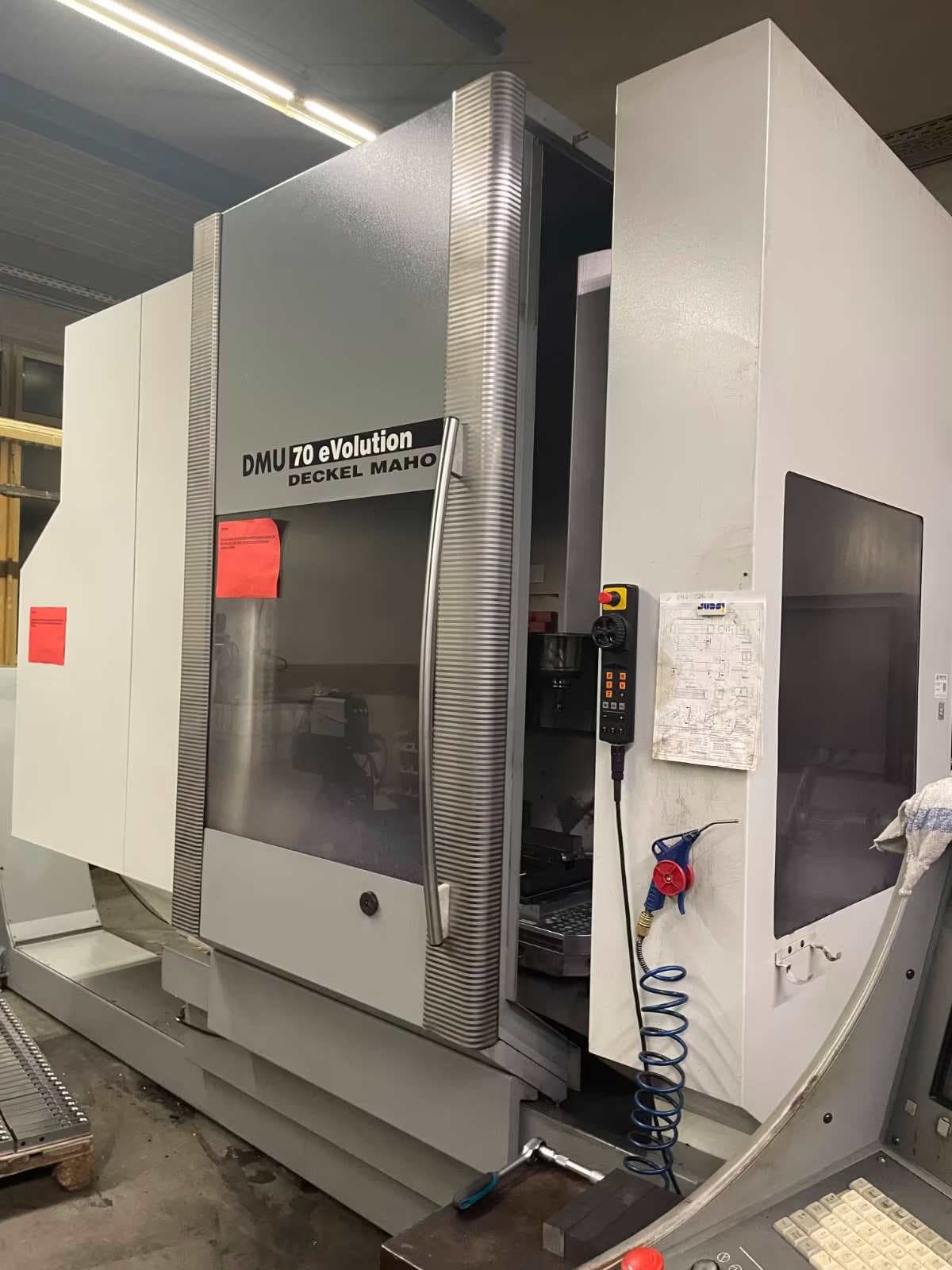

5-осевой фрезерный станок DECKEL MAHO DMU 70 EVO+ 50V-ID17669

DECKEL MAHO DMU 70 eVo — это высокотехнологичный 5-осевой вертикально-фрезерный обрабатывающий центр, построенный по концепции eVo (Evolution). Эта серия сочетает в себе динамику вертикального станка и возможности 5-осевой обработки благодаря уникальной конструкции наклонно-поворотного стола.

Индекс 50V часто указывает на версию шпинделя или специфическую конфигурацию оборотов/мощности (в данном случае — высокоскоростной вертикальный шпиндель).

Технологические особенности
Концепция портала (Gantry): В отличие от стандартных станков с консольным столом, здесь используется портальная конструкция, что обеспечивает более высокую жесткость и точность при перемещениях на высоких скоростях.

Инновационный стол: Наклонно-поворотный стол позволяет выполнять полноценную 5-осевую одновременную обработку (Simultaneous Machining). Это необходимо для создания сложных криволинейных поверхностей.

Высокая динамика: Скорость быстрых перемещений достигает 50 м/мин, что существенно сокращает вспомогательное время.

Компактная установка: Несмотря на внушительную зону обработки, станок занимает относительно небольшую площадь в цеху.

5-осевой обрабатывающий центр - универсальный
DECKEL MAHO DMU 70 EVO
Год выпуска: 2002
Система управления: Heidenhain MillPlus iT

Наработка станка: 33 289,6 ч
Наработка шпинделя: 10 533,5 ч

Технические характеристики:

Перемещение по оси X: 750 мм
Перемещение по оси Y: 600 мм
Перемещение по оси Z: 520 мм

Главный шпиндель:

Диапазон скорости вращения шпинделя: 20 - 18 000 об/мин
Мощность привода - главный шпиндель: 35 / 25 кВт
Макс. Крутящий момент: 130 / 87 Нм
Поворотный наклонный стол с ЧПУ:

Площадь зажима стола: 700 x 500 мм
Диапазон поворота по оси B: 180°
Вращение по оси C: 360°
Максимальная нагрузка на стол: 350 кг
Центрирующее отверстие: 30 H6 мм
Т-образные пазы: 7 x 14H7 x 63 мм
Диапазон скорости вращения стола: 21,5 об/мин

Магазин инструментов:

Количество позиций для инструментов: 32

Максимальная длина инструмента: 315 мм
Максимальный диаметр инструмента: 105 мм
Максимальный диаметр инструмента с пустым соседним пазом: 130 мм
Макс. Вес инструмента 6 кг

+
5-осевой обрабатывающий центр марки DMU, ​​тип 50 В

18 000 об/мин и внутренняя система охлаждения

Технические данные:
Год выпуска: 1998
Конус шпинделя: SK 40
Система управления: Heidenhain Mill Pluss
Максимальная скорость вращения шпинделя: 18 000 об/мин
Рабочий диапазон x/y/z: 500/380/380 мм
Поворотный стол: 500 x 380 мм
Установочные габариты Д/Ш/В: ок. 4000/5200/2400 мм
Вес: ок. 4000 кг
