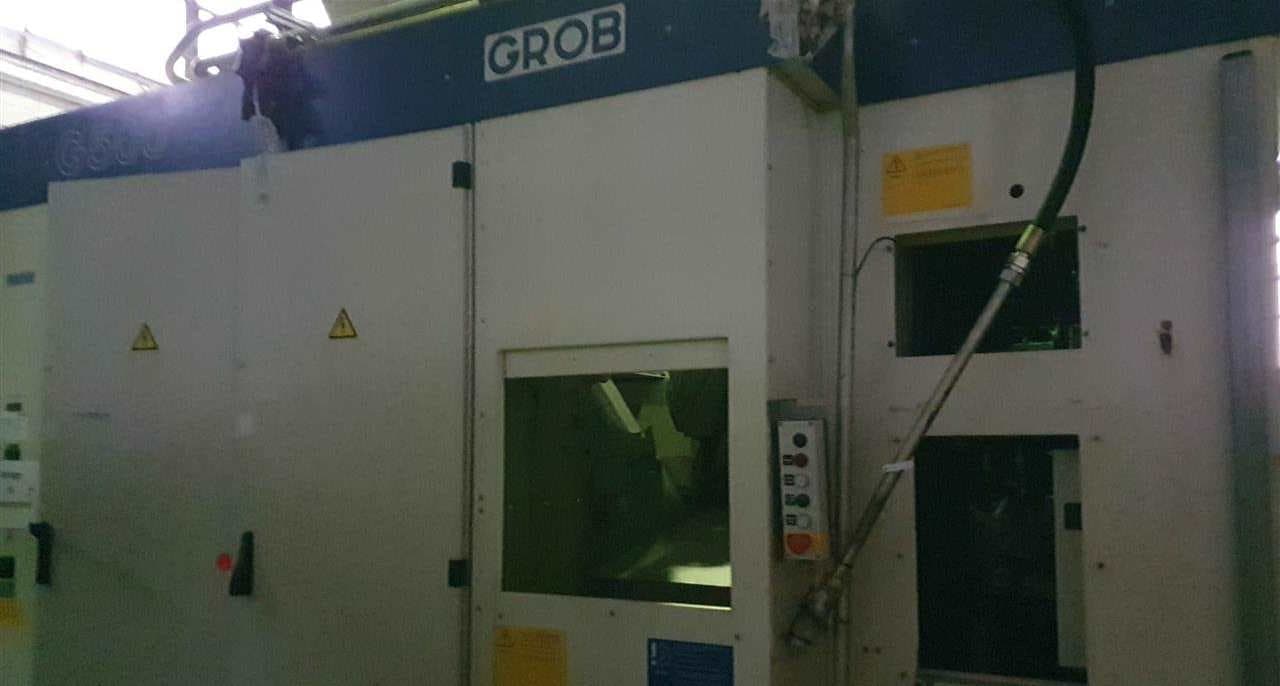

5-осевой горизонтальный обрабатывающий центр GROB G500-ID17462

GROB G500 — это высокодинамичный, 5-осевой горизонтальный обрабатывающий центр с ЧПУ, произведенный немецкой компанией GROB-WERKE. Эта модель является частью новейшей G-серии и разработана для комплексной, высокоточной и высокопроизводительной обработки сложных деталей с пяти сторон.

• Тип станка: 5-осевой горизонтальный обрабатывающий центр с ЧПУ (одновременная обработка).

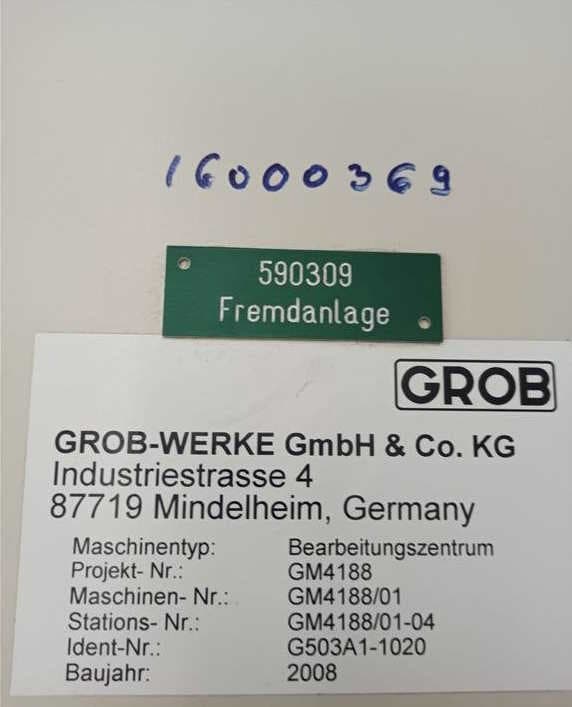

• Производитель: GROB-WERKE (Германия) — мировой лидер, специализирующийся на многоосевых горизонтальных центрах.

• Назначение: Полная 5-осевая обработка сложных корпусных деталей, компонентов трансмиссии, турбинных деталей, деталей для электромобилей и блоков цилиндров в крупносерийном и высокоточном производстве.

• Индексы в названии (G500):

  • G (GROB): Обозначение новейшей серии высокодинамичных станков.

  • 500: Указывает на размер паллеты (рабочего стола) (500 х 500 мм), что относит его к классу среднеразмерных HMC с большими возможностями обработки.

• Уникальная кинематика GROB:

  • Ось X, Y, Z: Перемещается инструмент.

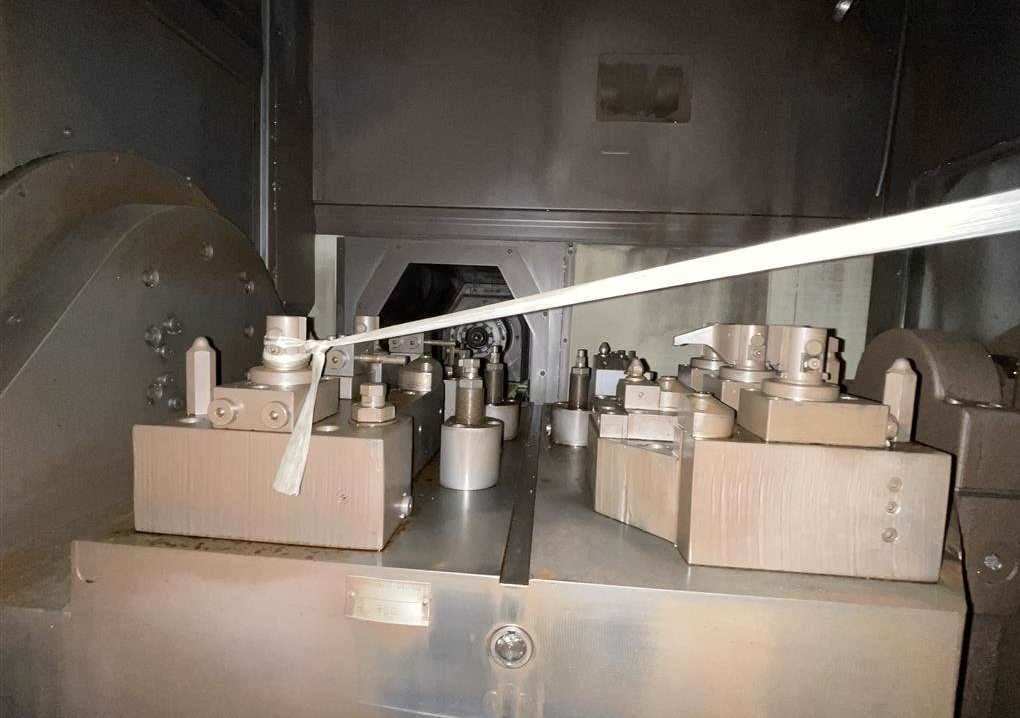

  • Ось A (поворотная) и B (вращательная): Интегрированы в стол/заготовку.

  • Горизонтальная шпиндельная головка: Уникальная конструкция GROB с выдвижным шпинделем обеспечивает очень большой ход по оси Z, что позволяет обрабатывать высокие детали и достигать труднодоступных мест.

  • Идеальный сход стружки: Горизонтальная ориентация шпинделя и свободное падение стружки вниз являются ключевым преимуществом для автоматизации.

• 5-осевой функционал: Реализуется через ось A (наклон) и ось B (поворот), позволяя обрабатывать деталь с пяти сторон за один установ.

• Производительность: Оснащен автоматическим устройством смены паллет (APC) и высокоскоростным мотор-шпинделем HSK A 63, обеспечивая минимальное время цикла и максимальную готовность станка.

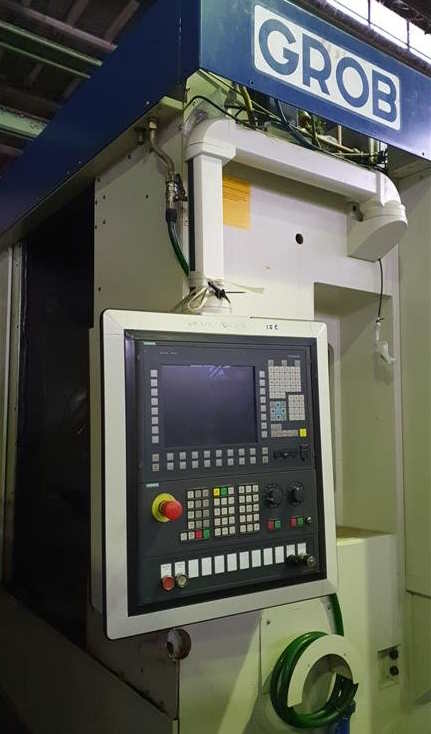

• Система ЧПУ: Комплектуется передовыми системами, такими как SIEMENS 840 D sl или Heidenhain TNC 640.

Характеристики:

• Ход по оси X: 800 мм
• Ход по оси Y: 840 мм
• Ход по оси Z: 865 мм

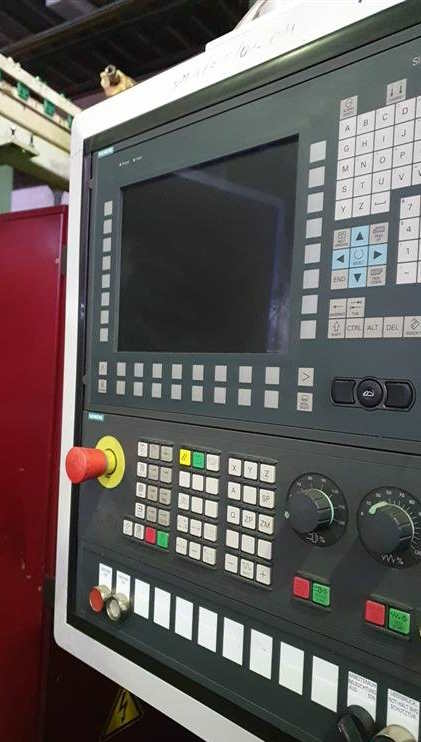

ЧПУ: Siemens 840 D
Скорость вращения шпинделя: 10 000 об/мин
Мощность двигателя привода шпинделя: 20 кВт
Масса станка: 16 т
Занимаемая площадь: 4 x 3 м

4 оси, 1 шпиндель
Ось A: 360 x 0,001
Скорости вращения осей: X = 65 мм/мин; Y = 55 мм/мин; Z = 60 мм/мин
Крутящий момент на шпинделе: 262 Н·м
Шпиндель: 20 кВт / 10 000 об/мин
Инструмент: HSK-A100
Магазин инструмента на 57 позиций
