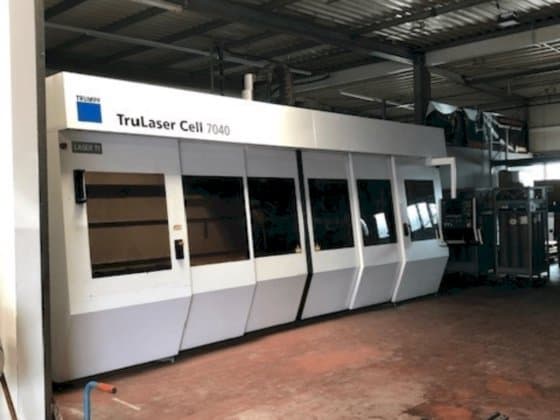

5-осевой лазерный комплекс портального типа TRUMPF TruLaser Cell 7040 -ID17548

Trumpf TruLaser Cell 7040 — это высокотехнологичный 5-осевой лазерный комплекс портального типа. Модель 2010 года представляет собой универсальное решение, которое в зависимости от оснащения может выполнять как 3D-резку, так и 3D-сварку, а также наплавку металлов.

Это станок «высшей лиги» для обработки объемных деталей сложной формы (штамповок, труб, корпусных элементов), широко применяемый в автомобильной и аэрокосмической промышленности.

Ключевые особенности конструкции

• 5-осевая обработка: Позволяет режущей головке перемещаться вокруг неподвижной объемной детали, обеспечивая доступ к самым сложным участкам под любым углом.
• Технология CO2 или Fiber: В 2010 году эти станки чаще оснащались CO2-лазерами серии TruFlow (мощностью от 3.2 до 6 кВт), которые обеспечивают идеальное качество кромки. Однако встречаются и версии с твердотельными лазерами.
• Динамика и точность: Несмотря на огромные размеры, линейные приводы обеспечивают высокую скорость позиционирования и точность, необходимую для прецизионной сварки.
• Модульность: Станок часто комплектуется разделительной перегородкой, что позволяет работать в двухзонном режиме (пока в одной зоне идет резка, во второй оператор меняет деталь).

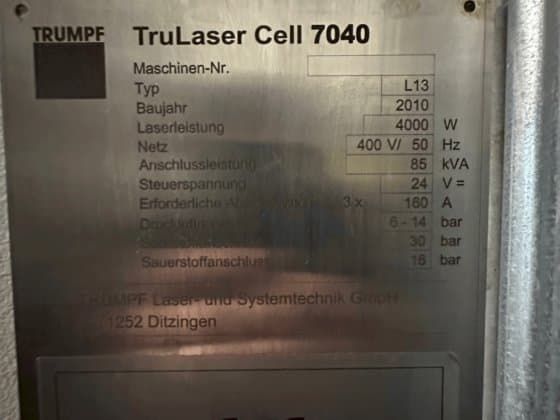

Этот лазерный станок TRUMPF TruLaser Cell 7040 был изготовлен в 2010 году.

Он оснащен системой лазерной резки CO2 с широким диапазоном перемещения:

• по оси X до 4000 мм,
• по оси Y до 2000 мм,
• по оси Z до 1000 мм.

Максимальная скорость перемещения достигает 173 м/мин, что повышает производительность.

В комплект входит жесткий диск на 60 ГБ, а также поддерживаются программы ELA USB и сетевое программирование под управлением Windows 7.

Дополнительная информация

Диапазоны перемещения:

• Ось X: до 4000 мм
