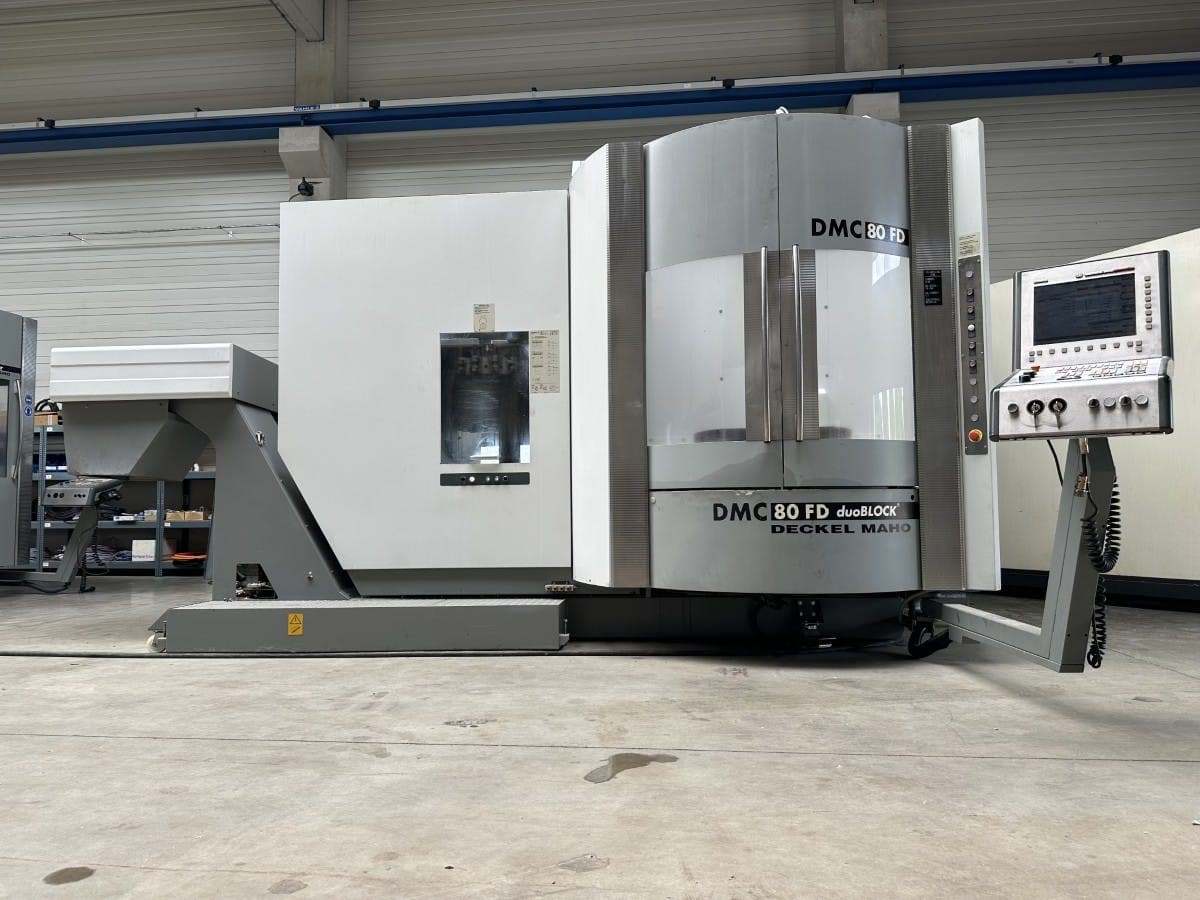

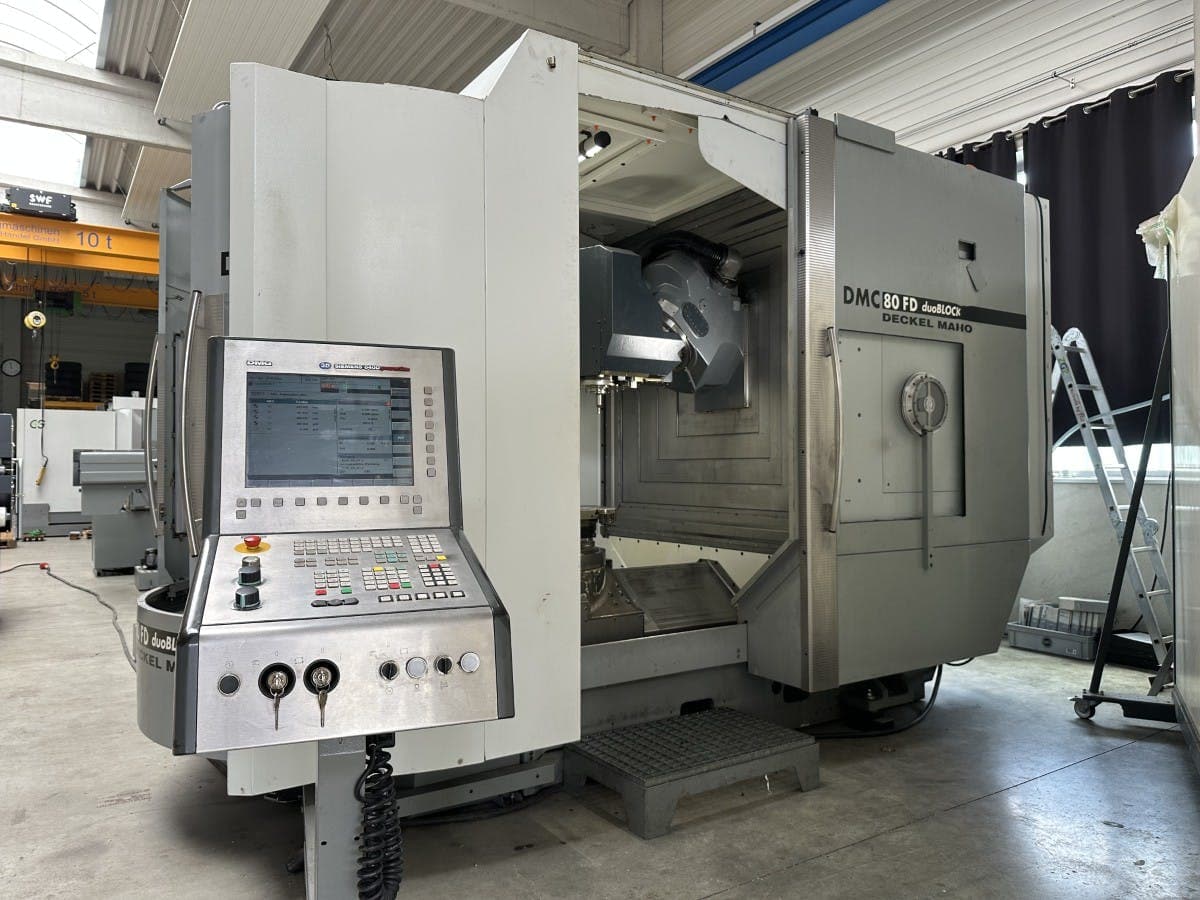

5-осевой универсальный обрабатывающий центр DMG DMC 80 FD duoBLOCK-ID17739

Производитель: DMG MORI
Модель: DMC 80 FD duoBLOCK
Год выпуска: 2008

Описание

DMG MORI DMC 80 FD duoBLOCK — это высокотехнологичный 5-осевой универсальный обрабатывающий центр, который объединяет в себе возможности фрезерования и полноценного точения (FD — Fresa-Torna / Mill-Turn). Конструкция duoBLOCK четвертого поколения обеспечивает на 30% больше жесткости и точности по сравнению со стандартными станками.

Технологические особенности

  • Технология duoBLOCK: Уникальная двухстеночная конструкция станины обеспечивает максимальную термостабильность и жесткость. Это позволяет проводить тяжелую обдирку металла без потери точности.
  • Технология Mill-Turn (FD): Благодаря встроенному в стол двигателю с высоким крутящим моментом, станок может выполнять токарные операции. Это избавляет от необходимости переставлять деталь на другой станок, обеспечивая идеальную соосность.
  • Интегрированная смена паллет: Станок оснащен устройством автоматической смены паллет (APC), что позволяет загружать новую заготовку во время обработки текущей, максимизируя загрузку оборудования.

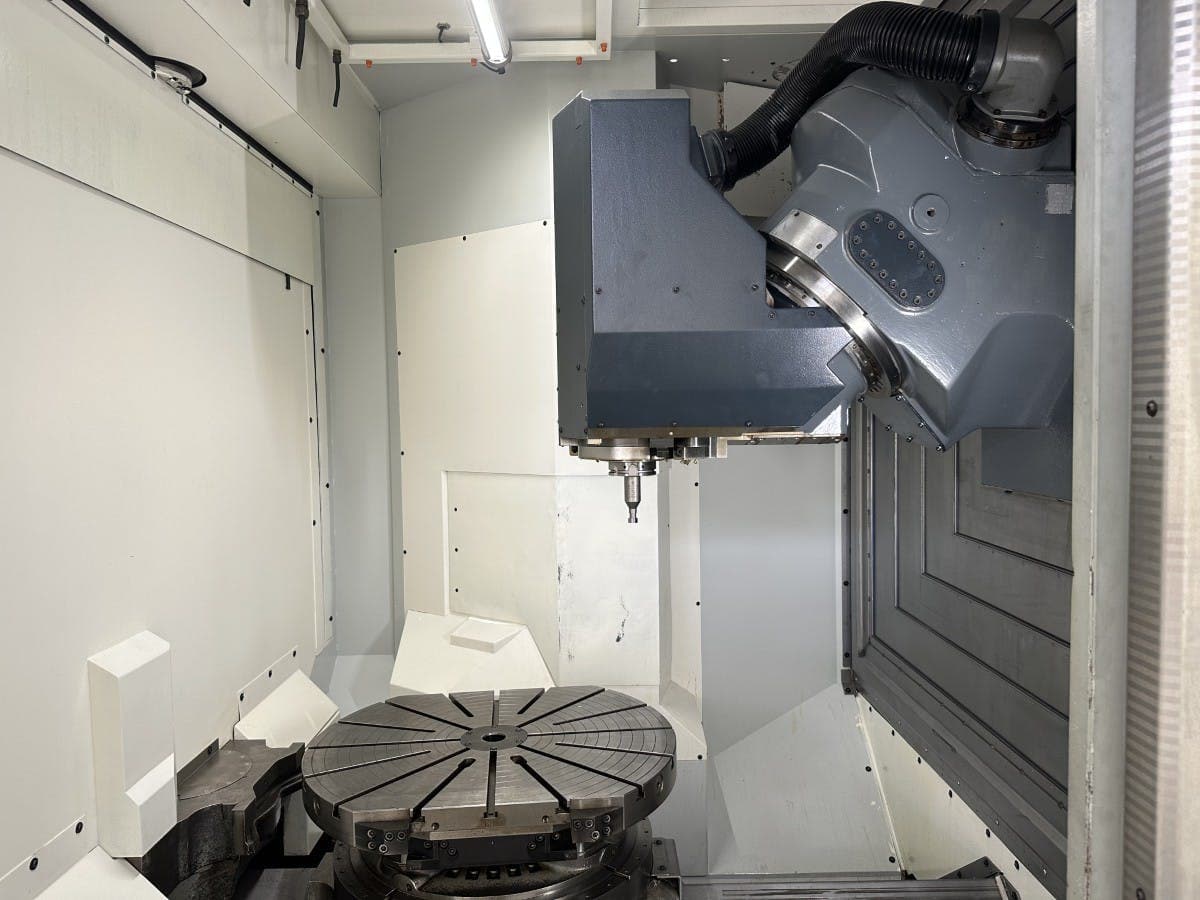

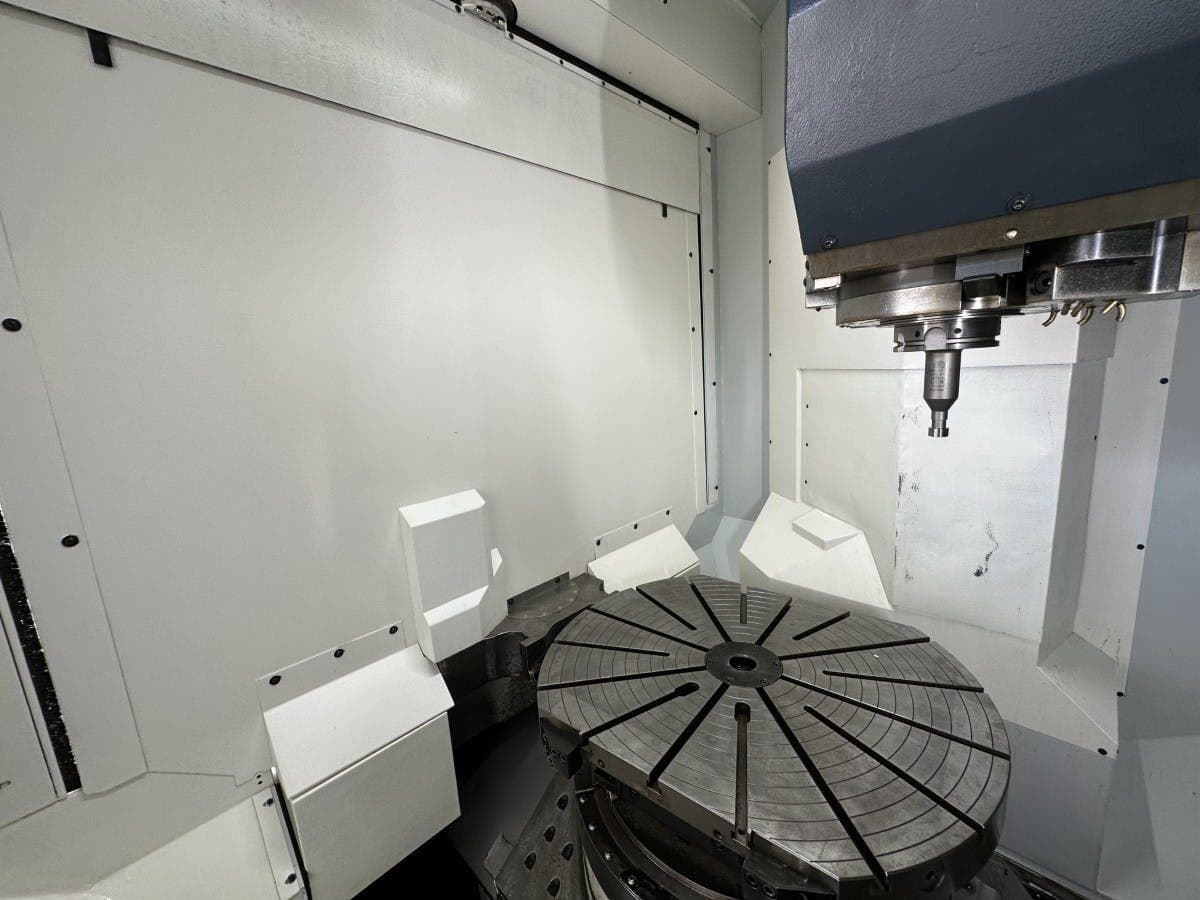

  • 5-осевая одновременная обработка: Поворотная фрезерная головка (ось B) и поворотный стол (ось C) позволяют обрабатывать детали сложной геометрической формы за один установ.

Описание:

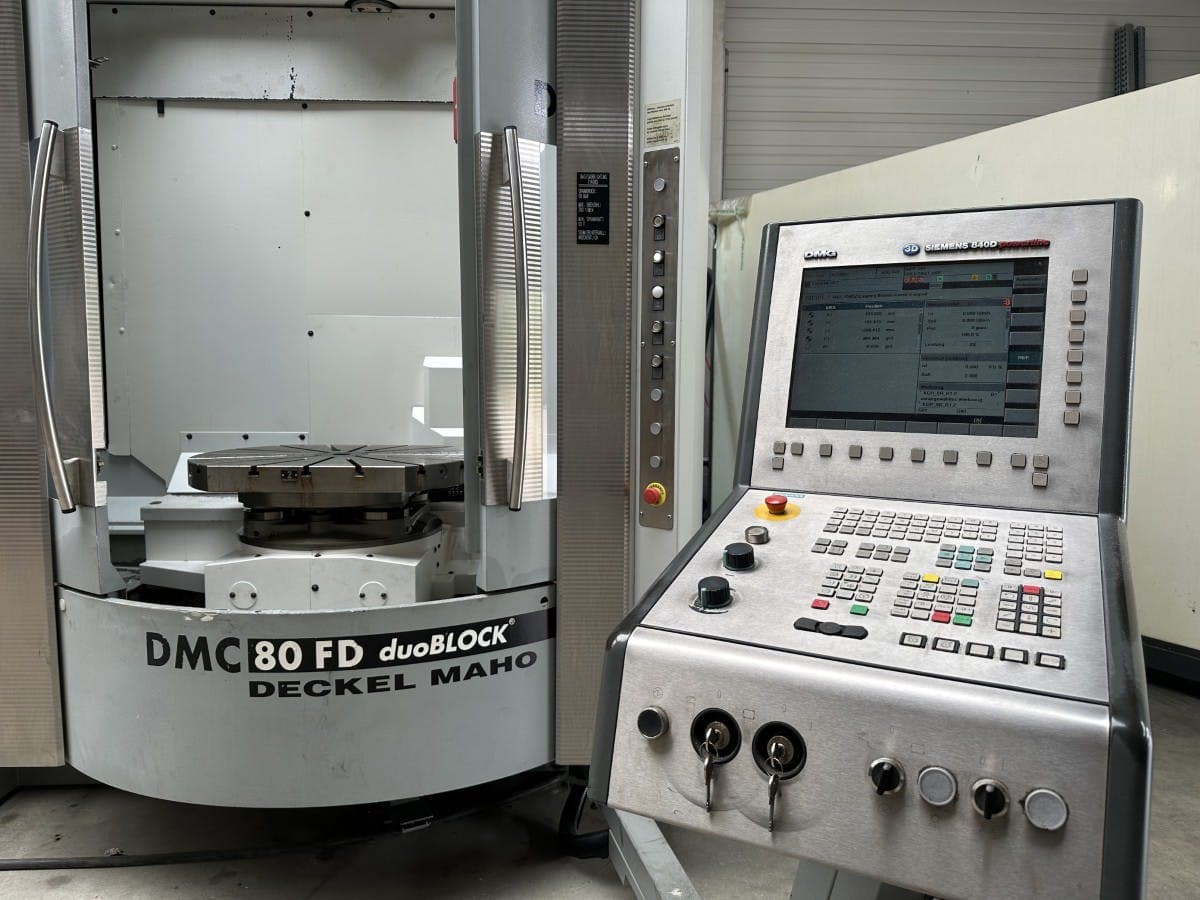

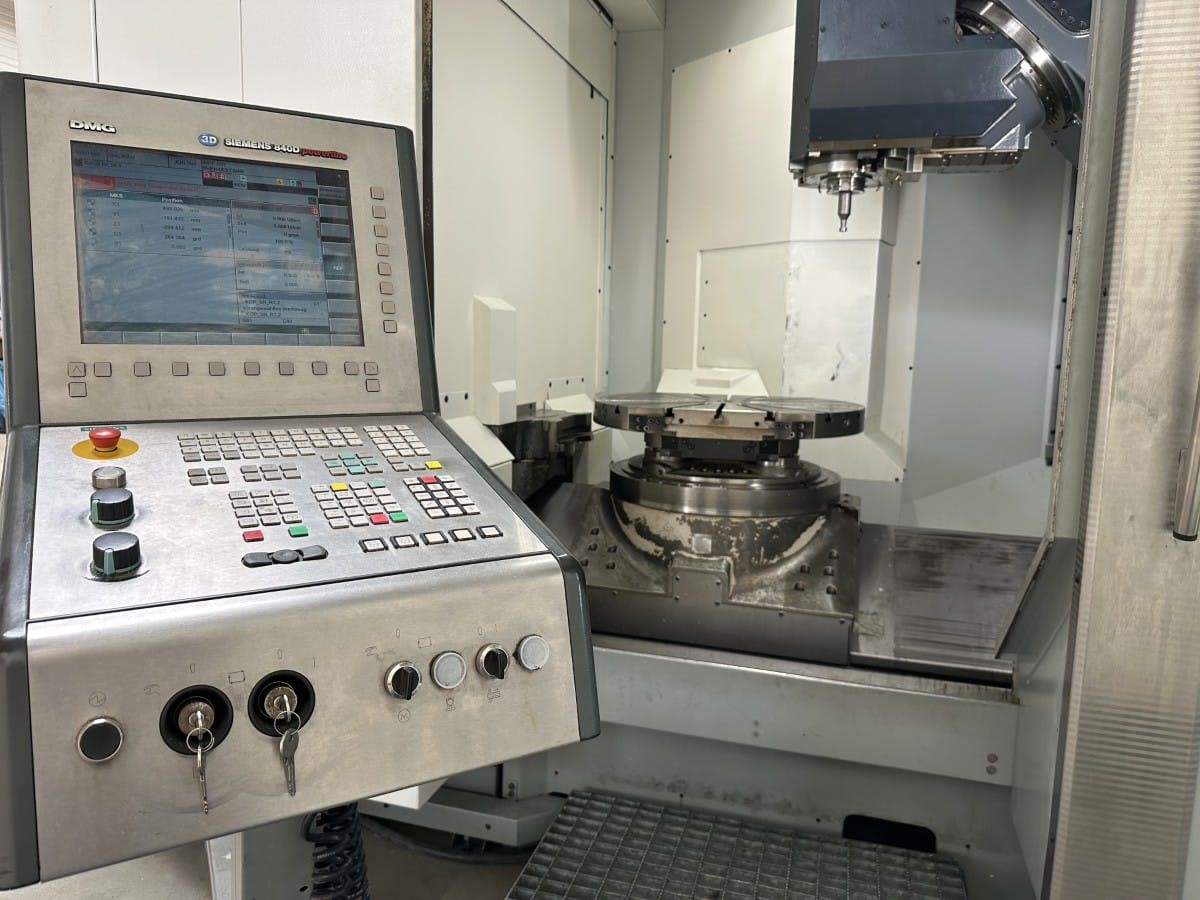

Управление: Siemens 840

Скорость вращения шпинделя: 8000 об/мин

Ход по осям X/Y/Z: 800/800/800 мм

Держатель инструмента: HSK 100

Общие характеристики:

  • Скорость: 8000 об/мин
  • Держатель инструмента: HSK 100
  • Управление: Siemens 840 D
  • Ход по осям X/Y/Z: 800/800/800 мм
  • Скорость вращения стола: 700 об/мин

Шпиндель:

Шпиндель с редуктором

Скорость: 8000 об/мин

Макс. мощность:28 кВт

Макс. крутящий момент:727 Нм

Держатель инструмента:HSK-100

Функция токарной обработки:

Зажим шпинделя

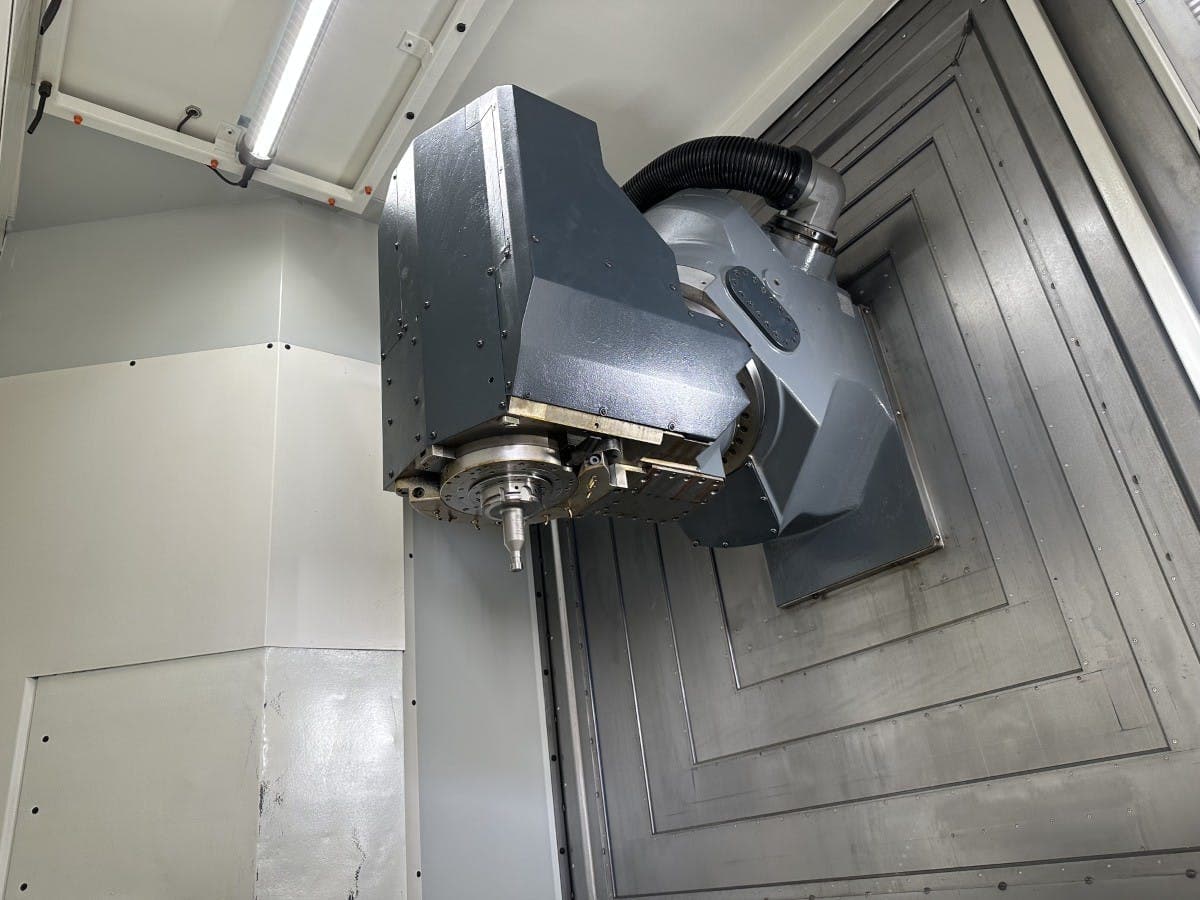

Поворотная головка с ЧПУ:

Технология:Универсальная фрезерная головка

Ось B:0,001°

Фрезерование с ЧПУ

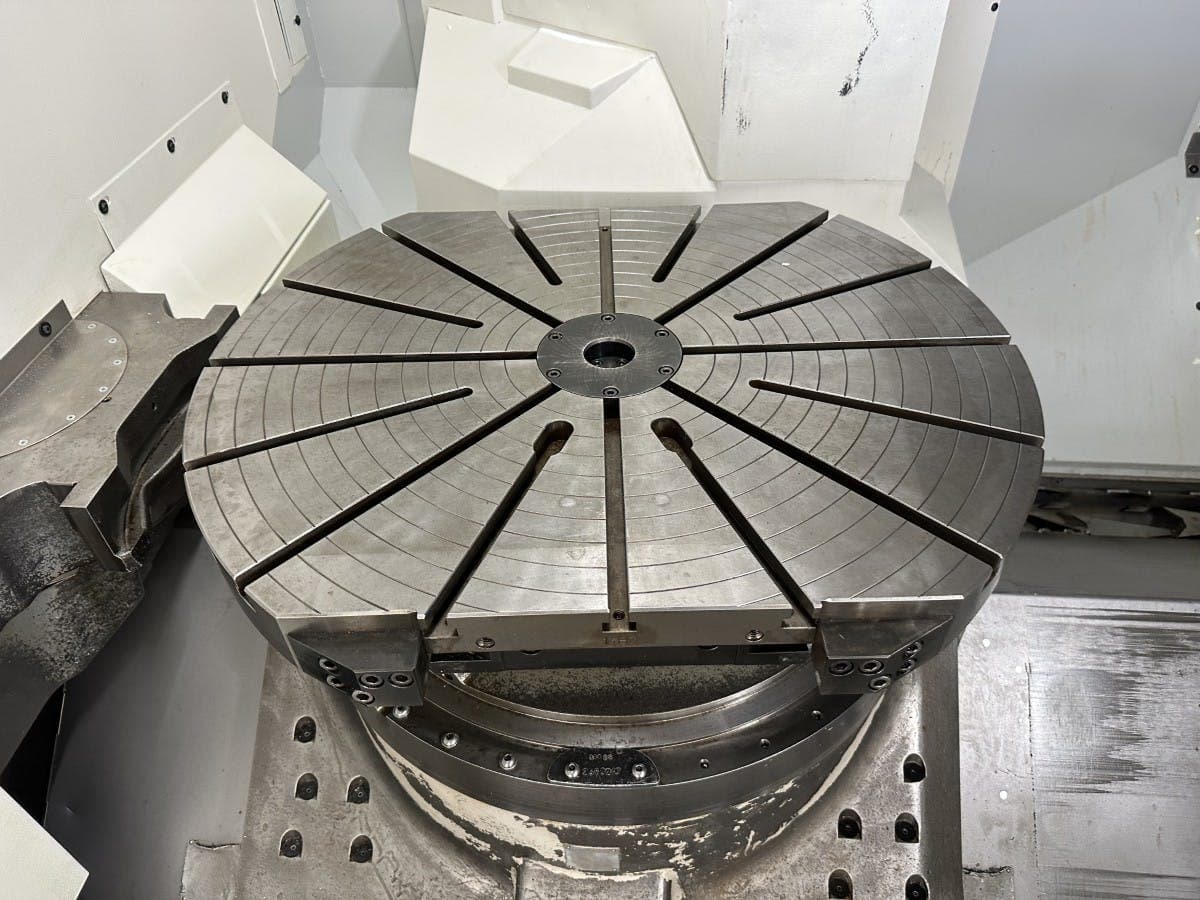

/поворотный стол:Макс.

Скорость вращения: 700 об/мин

Зажимная поверхность: 800 x 630 мм

Максимальная нагрузка на стол: 800 кг

Инструментальный магазин: Технология:

Цепной магазин

Количество станций: 120

Устройство смены инструмента:

Двойной захват

Оборудование / Принадлежности:

Удаление стружки: Конвейер для стружки

Подача охлаждающей жидкости:

Внутренняя система подачи охлаждающей жидкости, 80 бар

Контроль температуры охлаждающей жидкости:

Погружной охладитель

Системы измерения положения:

Прямое по всем осям

Автоматизация: 2-паллетный сменщик

Функция вращения: Зажим шпинделя + поворотный стол

Измерение заготовки: Подготовка для измерительных щупов

Контроль процесса:

Режим работы 4 Режим настройки:

Электронный маховик

Сепаратор эмульсионного тумана: Механический сепаратор
