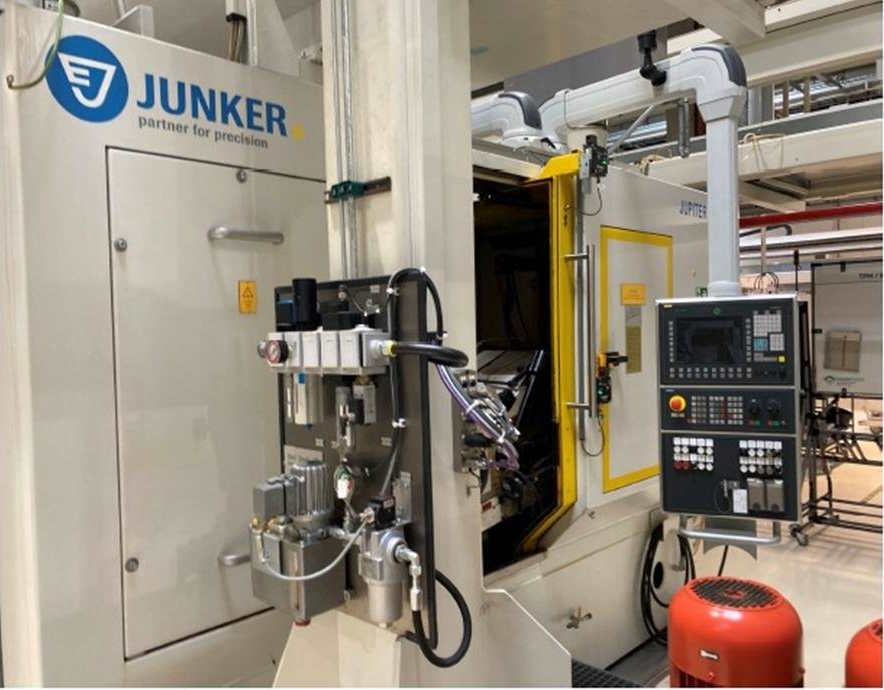

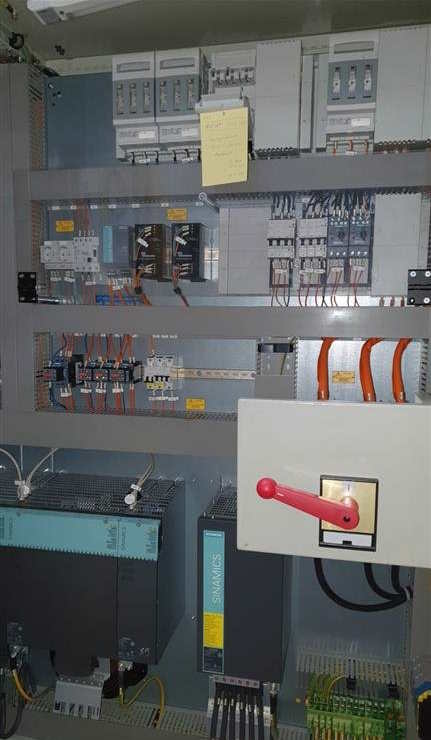

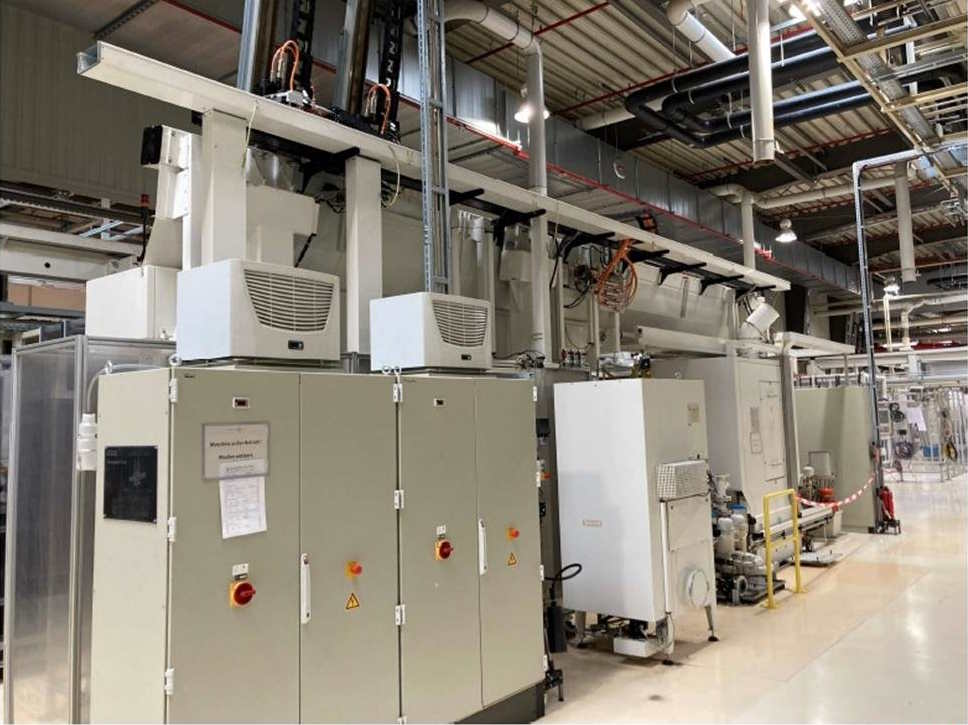

Бесцентровой цилиндрический шлифовальный станок JUNKER Jupiter 500-ID17636

JUNKER Jupiter 500 — это высокотехнологичный прецизионный бесцентровошлифовальный станок (centerless grinding machine) от мирового лидера в области шлифования — немецкой компании Erwin Junker Maschinenfabrik.

Станки серии Jupiter предназначены для массового производства деталей, требующих идеальной круглости и точности размеров, и считаются одними из самых производительных в своем классе.

Технологические особенности

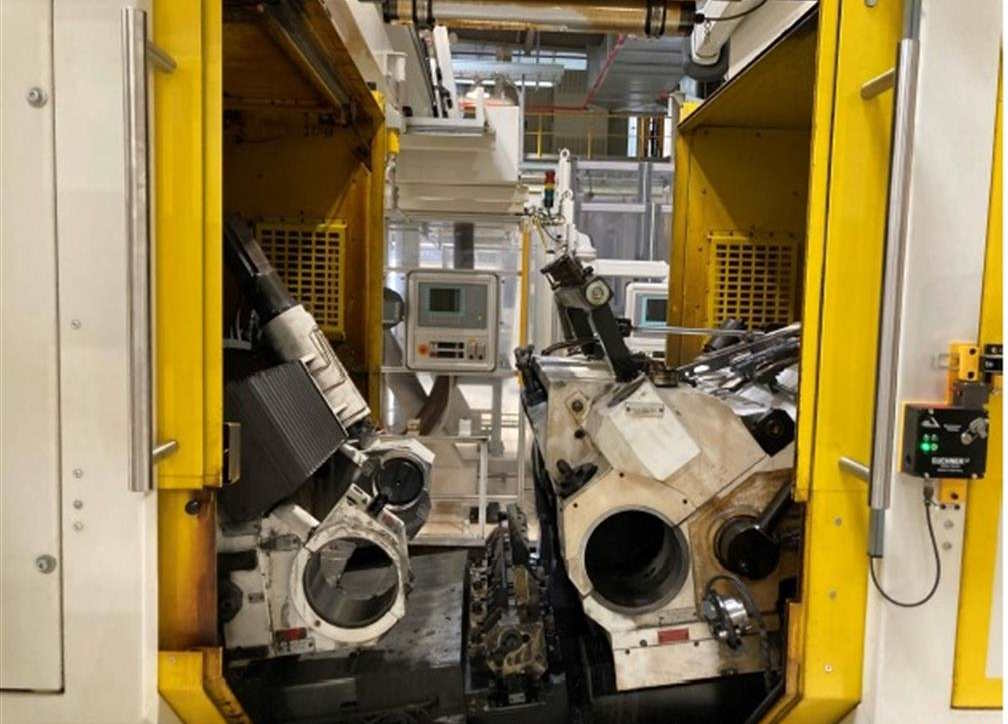

• Бесцентровый метод: Деталь базируется между шлифовальным кругом, ведущим кругом и опорным ножом. Это позволяет шлифовать длинные валы или мелкие детали с экстремальной скоростью без необходимости зажима в центрах.
• Наклонная станина (Mineral Cast): Станина выполнена из синтетического гранита, который в 10 раз лучше гасит вибрации, чем чугун, и обладает высокой термической стабильностью.
• Автоматическая правка: Станок оснащен прецизионными устройствами правки кругов, что позволяет поддерживать геометрию инструмента без остановки производства.
• Гибкость процессов: Поддерживает как шлифование «на проход» (для длинных валов), так и врезное шлифование (для профильных деталей).

Характеристики:

• Максимальный диаметр шлифовального круга: 3-220 мм
• Ширина регулировочного круга: 500 мм
• Максимальная ширина шлифовального круга: 500 мм
• Приблизительный вес станка: 16 т
• Приблизительные габариты: 12 x 10 x 8 м
• Минимальный/максимальный диаметр шлифовального круга: 420-610 мм
• Диаметр шлифовального круга x ширина - внутренний диаметр: 304,8 x 500 мм
• Минимальный/максимальный диаметр регулировочного круга: 300-350 мм

Описание:

В настоящее время станок настроен для врезного шлифования.

Бесцентровое шлифование с промежуточным и PPM
Marposs; Güdel

Шлифование на станке JUPITER означает бесцентровое цилиндрическое шлифование, опционально также с использованием CBN. JUNKER сочетает этот метод цилиндрического шлифования с шлифовальными кругами из CBN, что благодаря длительному сроку службы шлифовального круга обеспечивает значительные преимущества в производительности, особенно при больших объемах производства. Кроме того, одновременное удаление материала по всей поверхности шлифовального круга обеспечивает значительное сокращение времени обработки как при крупносерийном производстве, так и при мелкосерийном производстве.

Процессы шлифования на станке JUPITER

Существует два процесса бесцентрового шлифования: сквозное шлифование и врезное шлифование. Оба процесса возможны на станке JUPITER.

Области применения шлифовки сквозных отверстий:

Болты и корпуса подшипников, большие кольца, меньшие кольца, детали поршней (например, для компрессоров), валы постоянного диаметра, штоки поршней (например, для амортизаторов), малые поршни для гидравлических и инжекционных систем, прецизионные проволоки и штоки, поршневые пальцы.

Области применения шлифовки врезным методом:

Валы роторов, компоненты шестерен, поверхности подшипников распределительных валов, трубчатые секции для сборных распределительных валов, карданные шарниры, игольчатые компоненты для инжекционных систем, штоки клапанов, ролики цилиндров.
