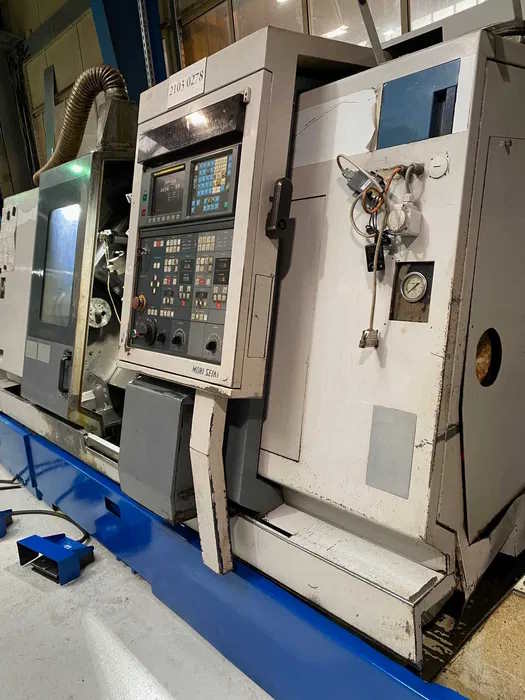

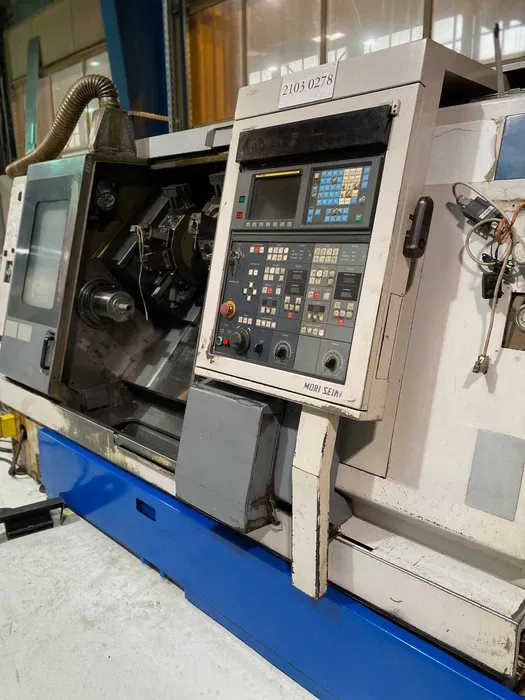

Двухшпиндельный токарный центр Mori Seiki DL20-ID17901

Mori Seiki DL-20 — это высокопроизводительный двухшпиндельный токарный центр с ЧПУ, созданный для комплексной обработки деталей за один установ. Благодаря наличию двух независимых шпинделей и двух револьверных головок, станок позволяет одновременно обрабатывать деталь с обеих сторон или выполнять две разные операции параллельно, что вдвое сокращает время цикла.

Технические характеристики:

Конструкция и рабочая зона
Тип: Двухшпиндельный токарный центр (Twin Spindle).

Максимальный диаметр обработки: 240 мм.

Максимальная длина точения: около 200–230 мм (в зависимости от модификации).

Расстояние между центрами шпинделей: около 700 мм.

Шпиндели (Левый и Правый)
Частота вращения: до 3 500 – 4 000 об/мин.

Мощность привода: 11 / 15 кВт на каждый шпиндель.

Диаметр отверстия в шпинделе: 65 мм (Bar Capacity — 51 мм).

Синхронизация: Шпиндели могут работать синхронно для передачи детали «на лету» без остановки станка.

Револьверные головки (Верхняя и Нижняя)
Количество позиций: 10 + 10 или 12 + 12 инструментов.

Время индексации: Сверхбыстрая смена (около 0.2 сек).

Приводной инструмент: Часто встречается в комплектациях с индексом «M» (для фрезерования и сверления).

Система ЧПУ
Оснащен надежной системой Mori Seiki (Fanuc) — серия MSC-501 или аналогичная, поддерживающая одновременное управление двумя каналами (двумя суппортами).

Описание:

В очень хорошем состоянии, подключен к электросети.
Максимальная длина токарной обработки: 299,7 мм
Максимальный диаметр токарной обработки: 289,6 мм
Максимальный диаметр обработки над станиной: 370 мм
Диаметр обработки над поперечным суппортом: 350,5 мм
Расстояние между центрами: 360 мм

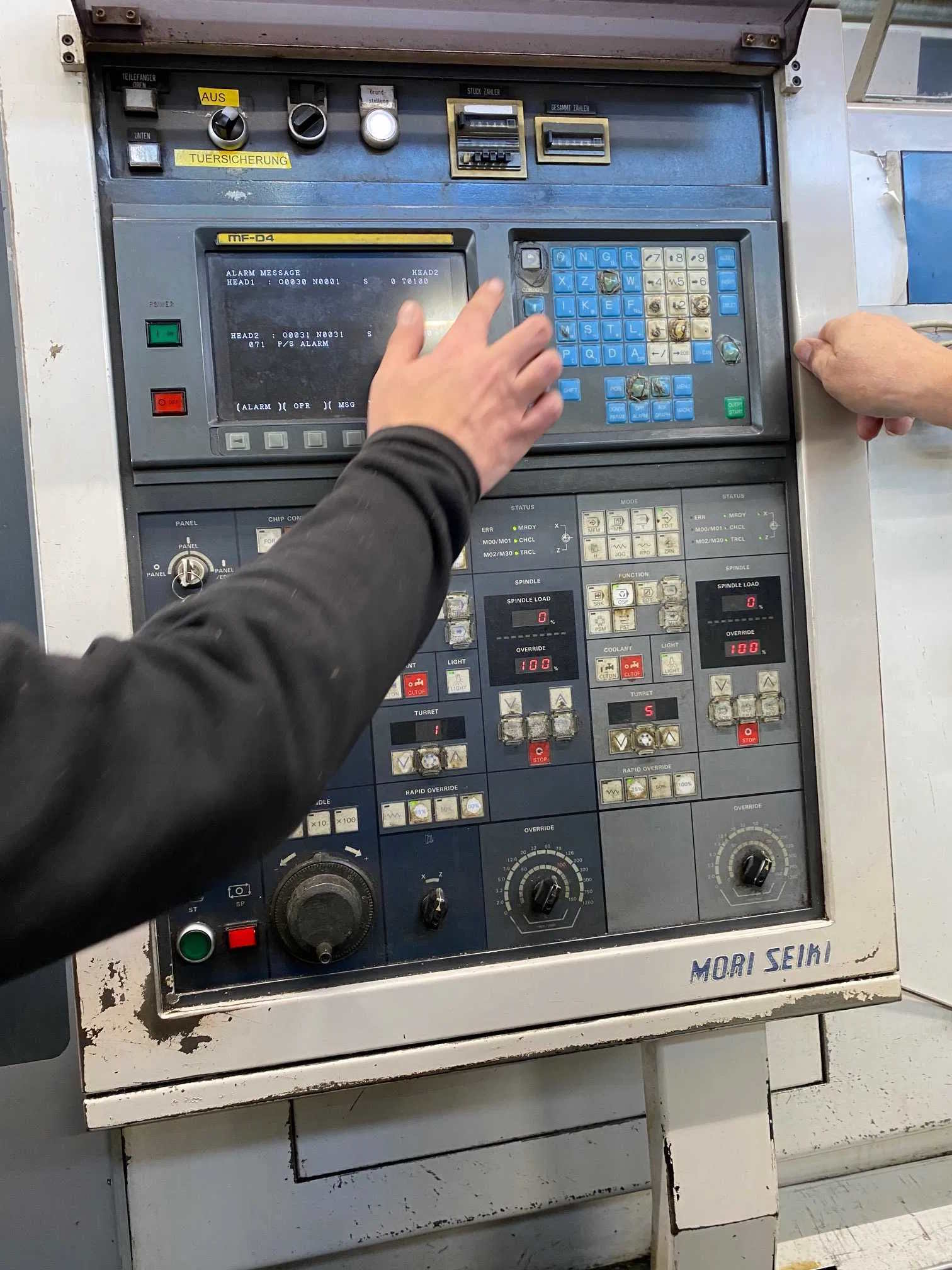

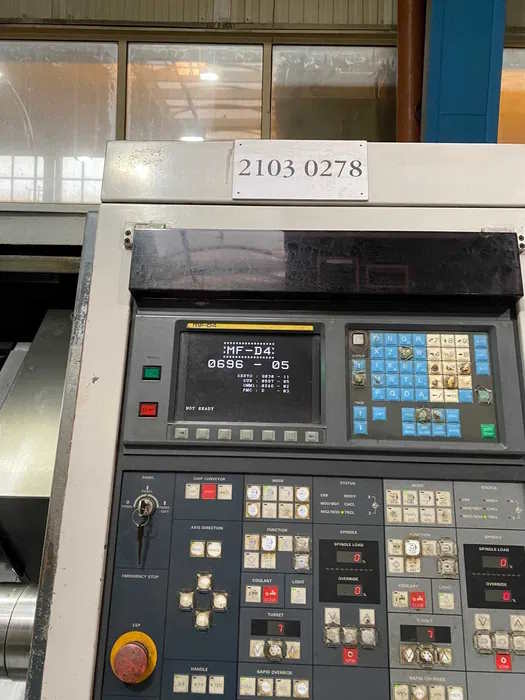

Тип ЧПУ: FANUC MF-D6
Ось X: 215,9 мм
Ось Z: 370 мм
Конус шпинделя: ASA 8
Диаметр отверстия шпинделя: 50 мм
Количество револьверных головок: 12
Скорость вращения шпинделя: 3500 об/мин
Мощность двигателя шпинделя: 14,9 кВт
Задняя бабка: нет
Подающее устройство для прутка: нет

Длина x ширина x высота: 3400,0 × 1651,0 × 2100,0
Вес: 5127 кг
