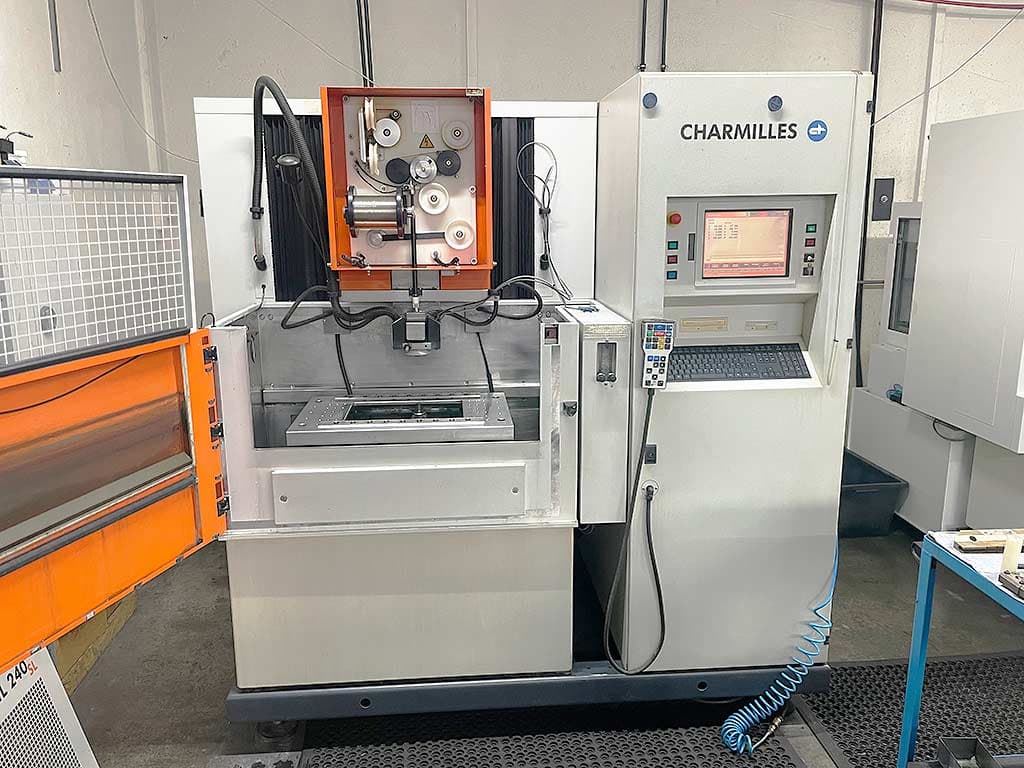

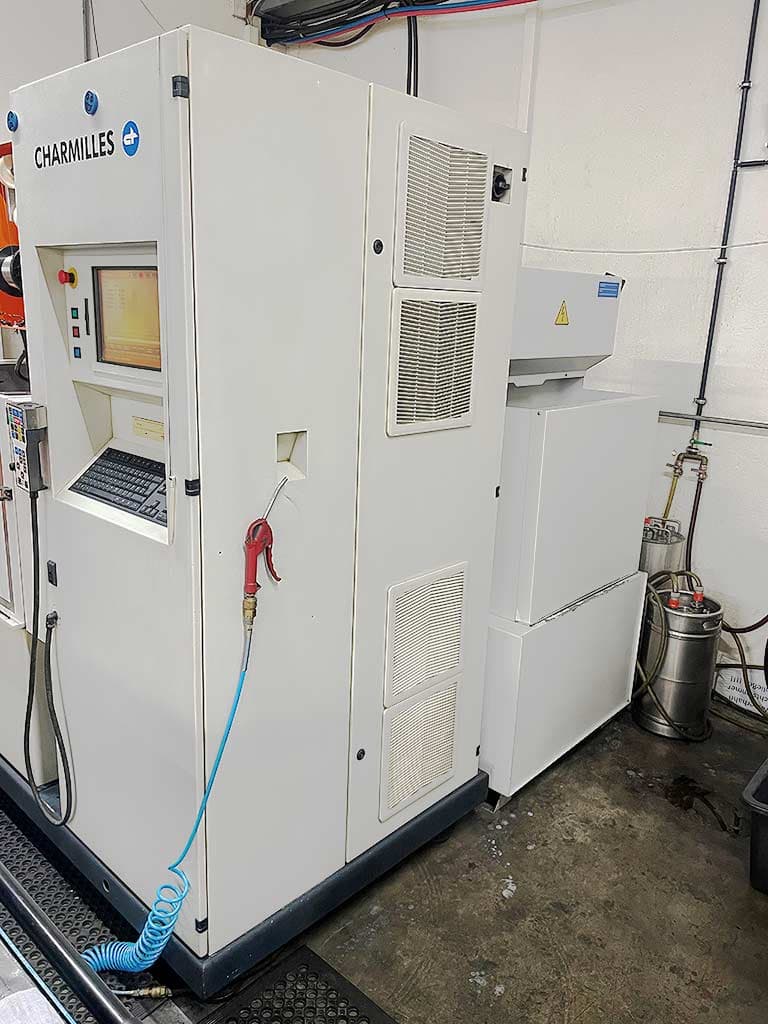

Электроэрозионный станок Charmilles ROBOFIL 240SL-ID17480

CHARMILLES ROBOFIL 240SL — это высокоточный электроэрозионный проволочно-вырезной станок с ЧПУ (WEDM - Wire Electrical Discharge Machining), произведенный швейцарской компанией Charmilles Technologies (ныне часть GF Machining Solutions).

• Назначение: Высокоточное вырезание сложных двух- и трехмерных контуров в токопроводящих материалах (закаленная сталь, твердые сплавы, карбиды) независимо от их твердости.

• Основное применение: Производство пресс-форм, штампов, инструмента и высокоточных деталей для аэрокосмической и медицинской промышленности.

• Принцип работы (4 оси): Станок работает как 4-осевой (оси X, Y для стола и U, V для верхней/нижней головки), что позволяет выполнять конические резы (резание под углом) и вырезать сложные пространственные формы.

• Технологии:

  • Автоматическая заправка проволоки (Automatic Wire Feeding): Обеспечивает возможность продолжительной работы без участия оператора.

  • Работа с погружением (Submerged Machining): Заготовка полностью погружается в диэлектрическую жидкость, что обеспечивает лучший отвод тепла и повышает стабильность и чистоту обработки.

  • Жесткая конструкция: Основная рама часто выполняется из полимербетона (Polymer Concrete) для лучшего демпфирования вибраций и повышения термической стабильности, что является ключом к высокой точности.

Характеристики:

Траектории обработки X/Y/Z: 350 мм/220 мм/220 мм,

азмеры стола X/Y: 680 мм/450 мм.

Максимальный вес заготовки: 750 кг,

максимальные размеры заготовки X/Y/Z: 1000 мм/550 мм/250 мм.

Диапазон диаметра проволоки: 0,1 мм-0,3 мм,

размер катушки проволоки: 8 кг,

угол наклона: 0°-30°.

Габариты X/Y/Z: 2020 мм/2050 мм/2000 мм,

вес: около 2500 кг,

наработка: около 60000 часов.
