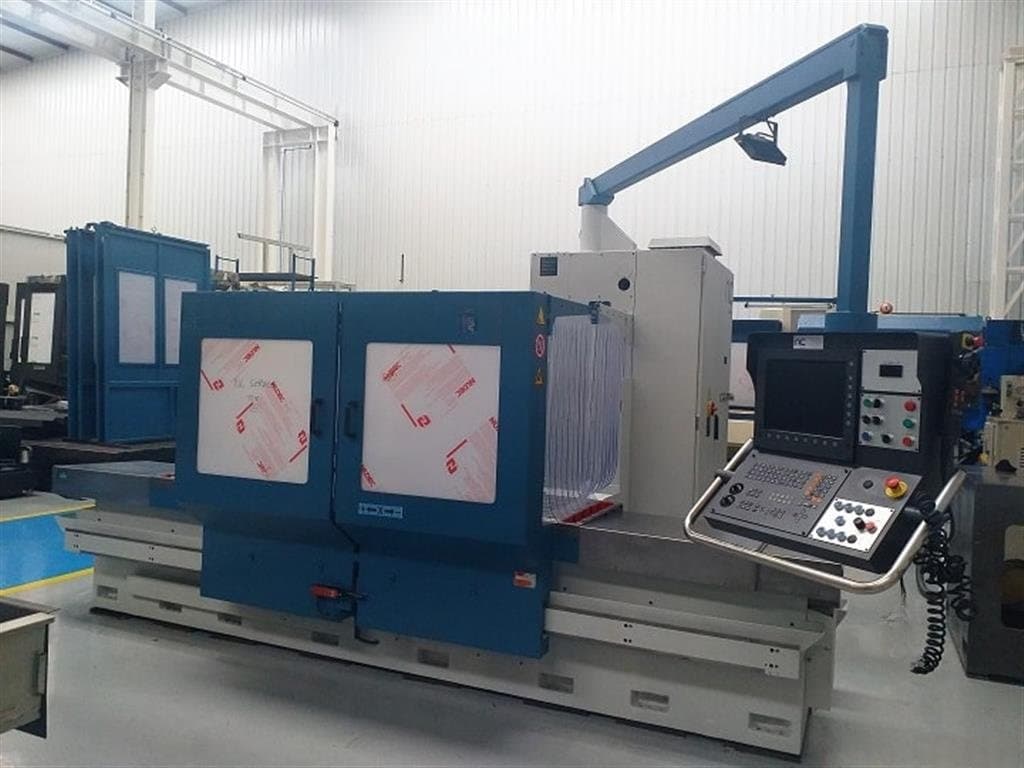

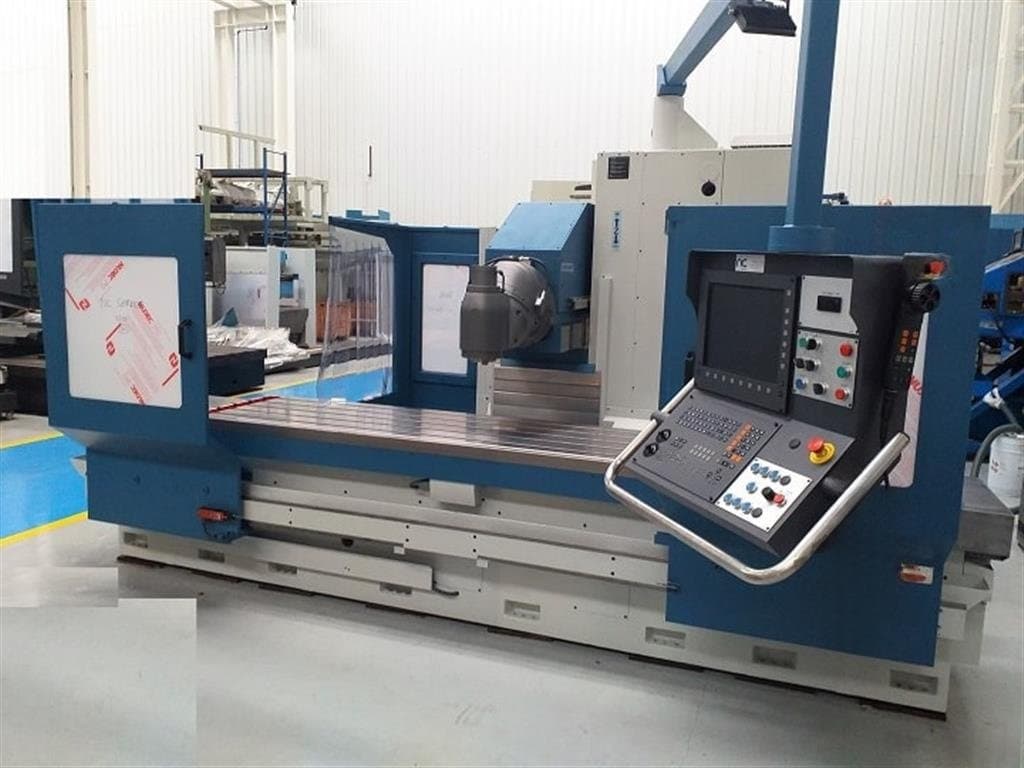

Фрезерный станок с продольно-фрезерным механизмом - универсальный CORREA CF22/25-Plus-ID17209

Описание станка:

• Ход по оси X: 2500 мм
• Ход по оси Y: 800 мм
• Ход по оси Z: 800 мм
• Размер стола: 2500 x 700 мм
• Вес заготовки: 4000 кг
• Мощность двигателя шпинделя: 22 кВт
• Конус шпинделя: ISO 50
• Частота вращения шпинделя: 20–3000 об/мин
• Занимаемая площадь: 7800 x 3315 x 2730 мм
• Вес станка: 11 т

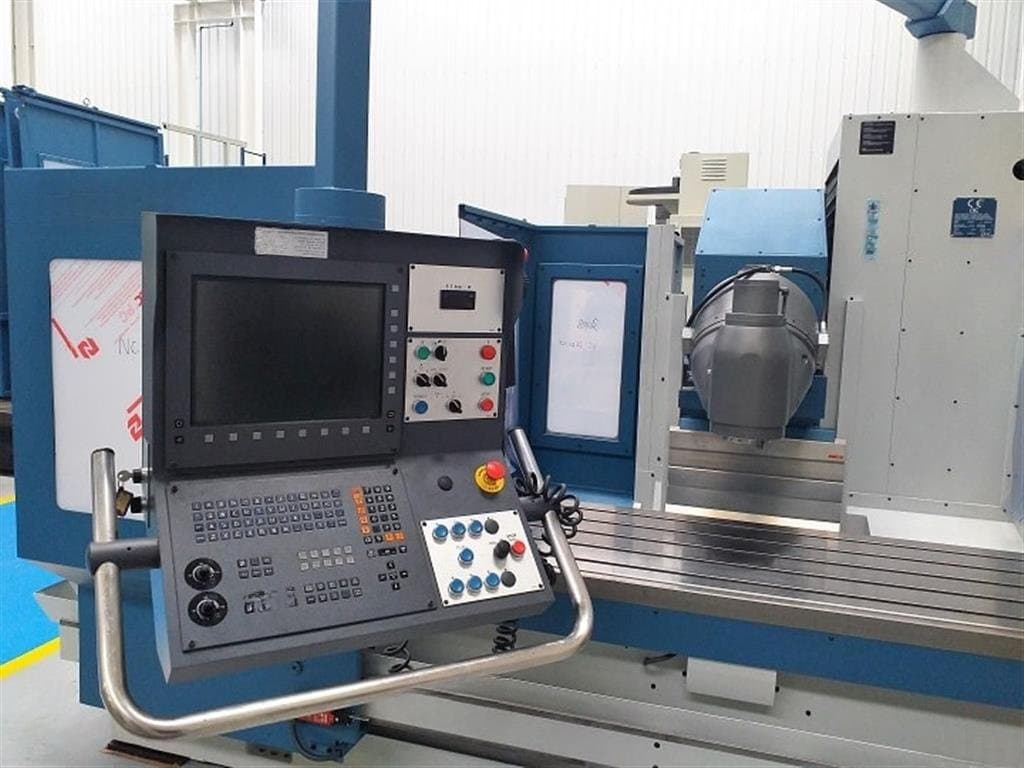

ЧПУ: Heidenhain TNC 426
Универсальная фрезерная головка с гидравлическим зажимом инструмента: UDG с автоиндексацией (2,5°)
Электронный маховичок: HR-410

Это лишь один из многих восстановленных и протестированных станков с продольно-фрезерной станиной. Свяжитесь с нами и сообщите нам о ваших требованиях — у нас обязательно найдется подходящий станок для вас!

Восстановленный универсальный фрезерный станок Correa CF22/25 Plus с системой управления Heidenhain 530 и автоматической поворотной головкой.

На данном станке были выполнены следующие восстановительные работы:

- Полный ремонт головки, замена подшипников, валов и шестерен.

- Полная замена всех подшипников станка.

- Замена шарнирных винтов.

- Полный ремонт шпинделя.

- Регулировка и ремонт осей.

- Шлифовка и регулировка всех направляющих.

- Шлифовка и регулировка направляющих ползуна.

- Ремонт или шлифовка каретки.

- Ремонт ползуна, замена подшипников и поврежденных компонентов.

- Ремонт трех (3) шарико-винтовых передач.

- Проверка и ремонт всех двигателей станка, а также всей электропроводки и систем управления, включая ЧПУ.

- Станок был полностью перекрашен.

- Ремонт боковых панелей, установка кожуха.

- Позиционирование шпинделя: энкодер M19

- Лазерный интерферометр

Марка: Correa
Модель: CF22/25-Plus
Год выпуска: 2004
Модернизация: 2022
ЧПУ: HEIDENHAIN TNC-530

Технические характеристики
Размеры

Размеры стола: 2500 x 700 мм
Количество Т-образных пазов: 5
Размеры Т-образных пазов: 22 мм

Перемещение по осям

Перемещение по оси X: 2500 мм
Перемещение по оси Y: 800 мм
Перемещение по оси Z: 800 мм

Фрезерная головка

Тип головки: Универсальная самоиндексируемая UDG (2,5°)
Система зажима инструмента: Гидравлическая
Конусность: ISO 50 (DIN 69871)
Диапазон скоростей: 20 3000 об/мин
Мощность шпинделя: 22 кВт

Подачи:

Скорость подачи: 5–5000 мм/мин
Ускоренная подача: 12000 мм/мин

Масса и габариты

Максимальная нагрузка на стол: 4000 кг
Масса станка (прибл.): 11000 кг
Габариты станка (прибл.): 7800 x 3315 x 2730 мм

Принадлежности

Внешняя система подачи СОЖ
Автоматическая смена инструмента: ATC-30
Транспортёр стружки: продольный
Электронный маховичок: HR-410
Защитный кожух
