Гибочный центр TRUMPF TruBend Cell 5000-ID17916

Описание:

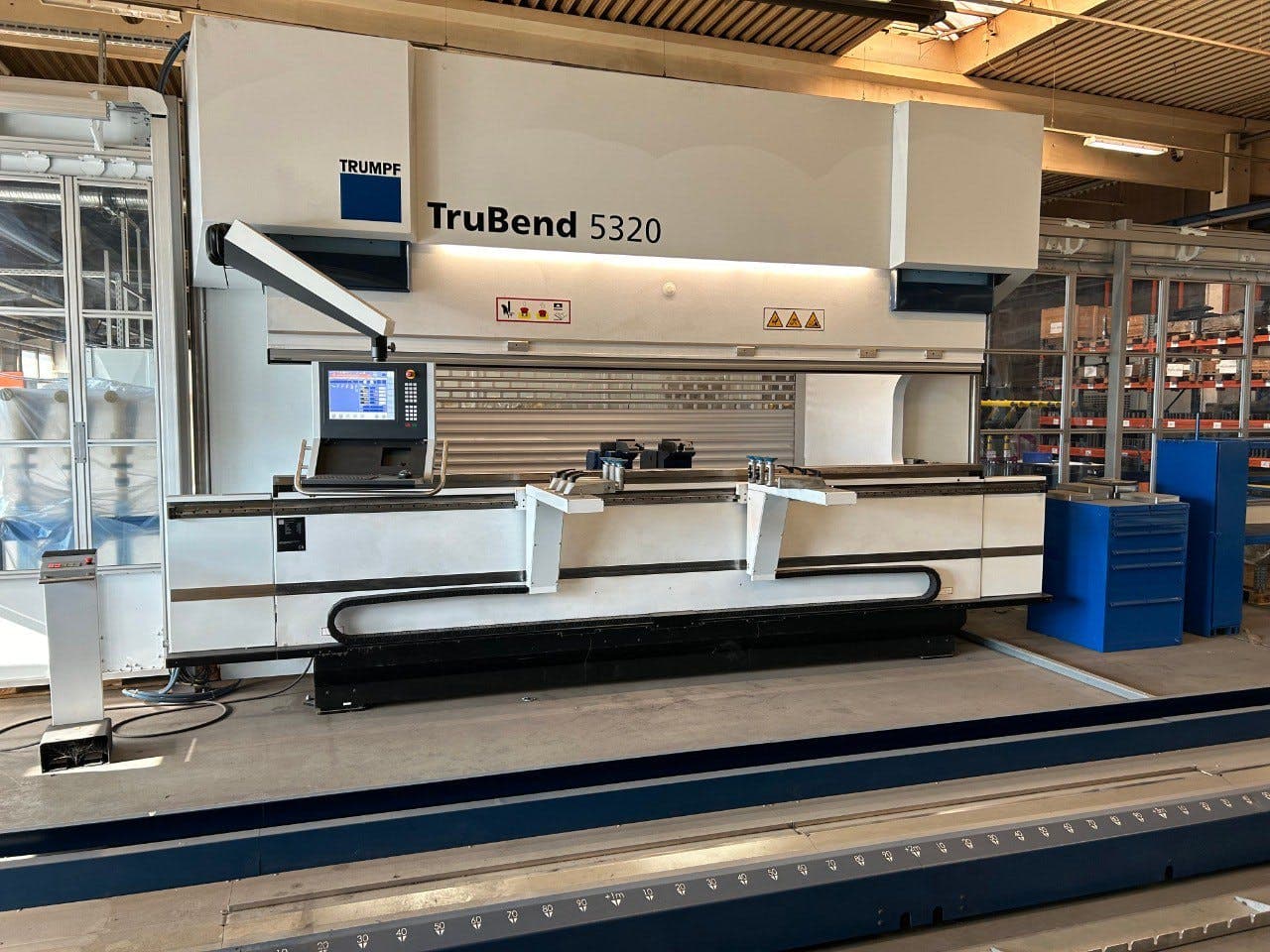

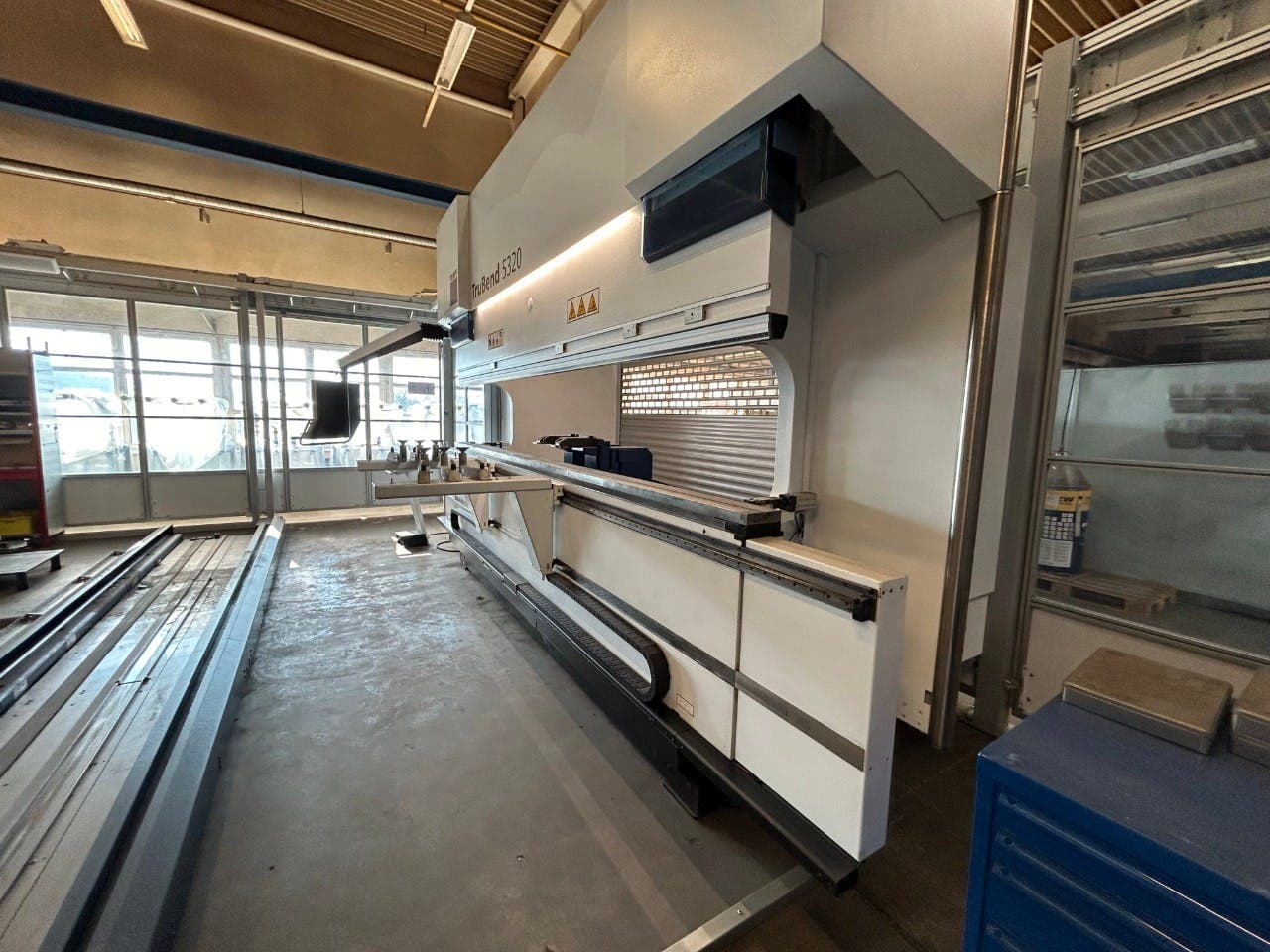

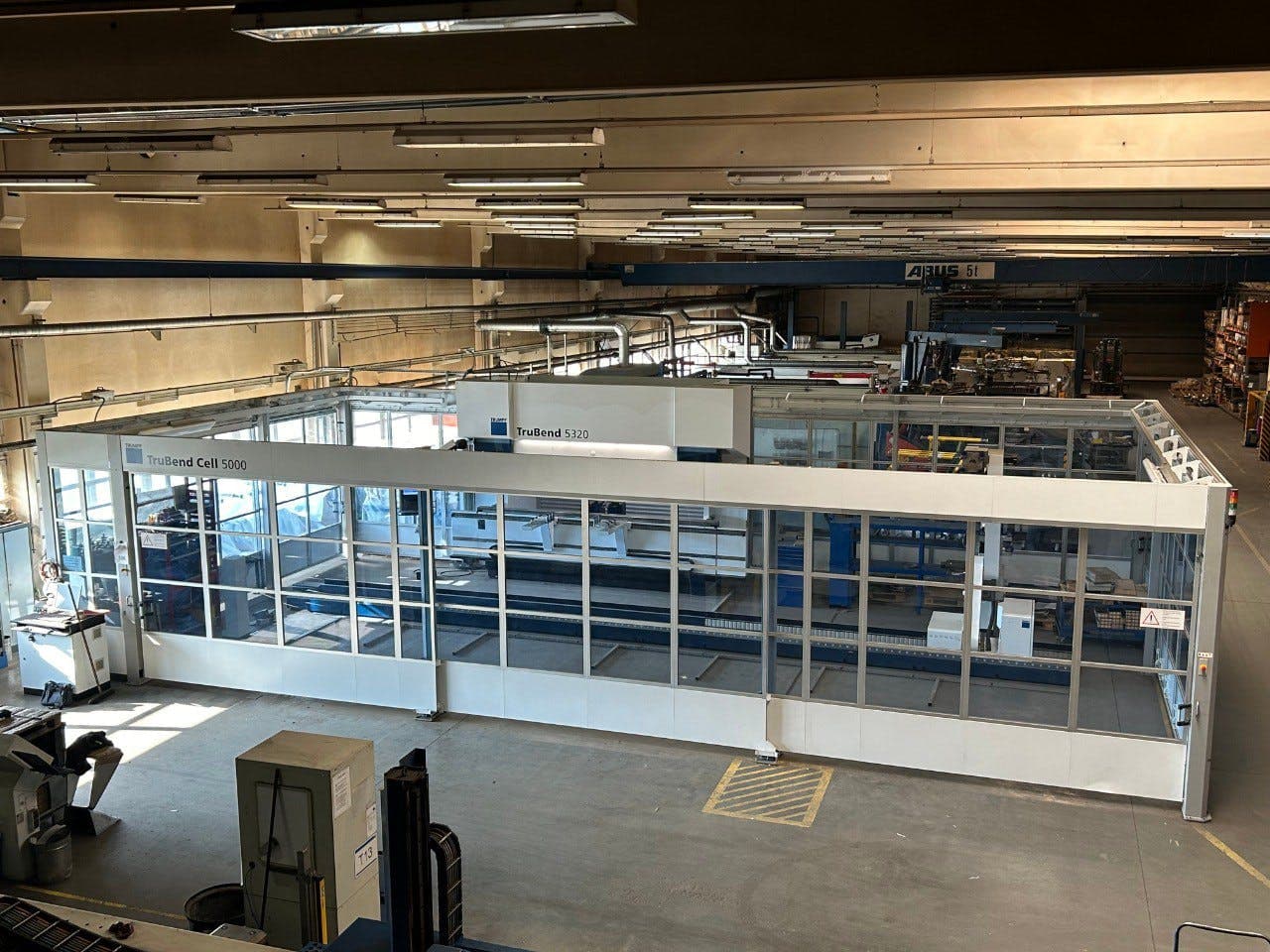

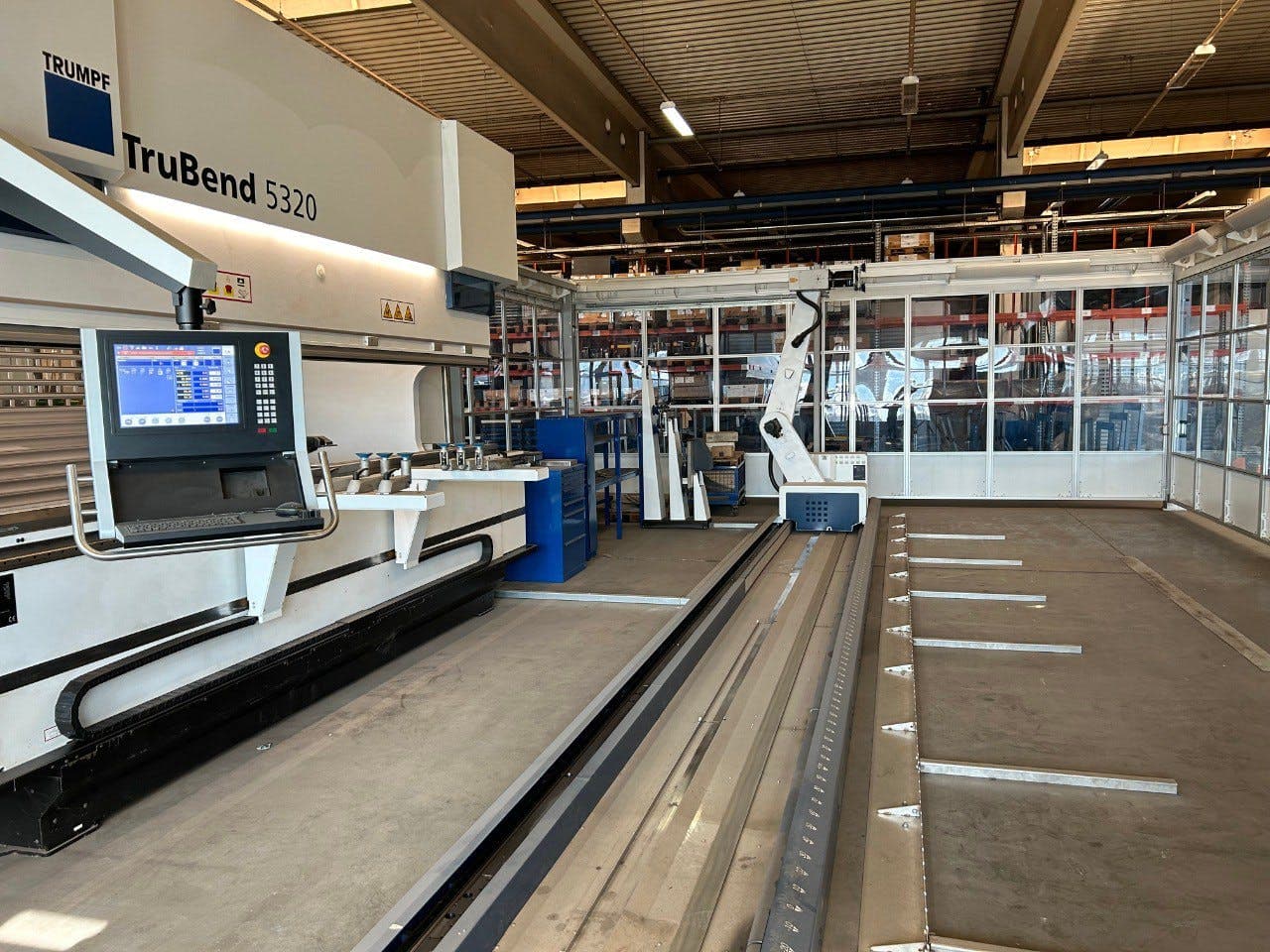

Гибочный центр TRUMPF TruBend Cell 5000 — это высокопроизводительная автоматизированная система для гибки листового металла, объединяющая пресс и роботизированный модуль BendMaster.

Станок обеспечивает максимальную точность, повторяемость и автоматизацию производственного процесса, что делает его идеальным решением для серийного и массового производства.

Оснащён современной системой управления TASC 6000 и расширенными возможностями настройки.

Технические характеристики:

• Система управления: TASC 6000
• Усилие прессования: 3200 кН
• Длина гибки: 4420 мм
• Вылет: 420 мм
• Расстояние между стойками: 3680 мм
• Полезная высота установки: 615 мм
• Масса станка: 23 400 кг

Оснащение:

• Жёсткая станина
• Пресс-балка с термообработкой и высокой жёсткостью
• Сферическая опора балки (компенсация перекосов)
• Электрогидравлический верхний привод (4 цилиндра)
• Оптическая система помощи при наладке
• Большое пространство гибки
• Плоские передние защитные панели
• Блочная гидравлика
• Электронный контроль усилия
• Система измерения с линейками и компенсацией прогиба
• Гидравлическое масло с длительным сроком службы
• Масляный охладитель
• Охлаждение шкафа управления (воздух-воздух)
• Современный дизайн

Дополнительная комплектация:

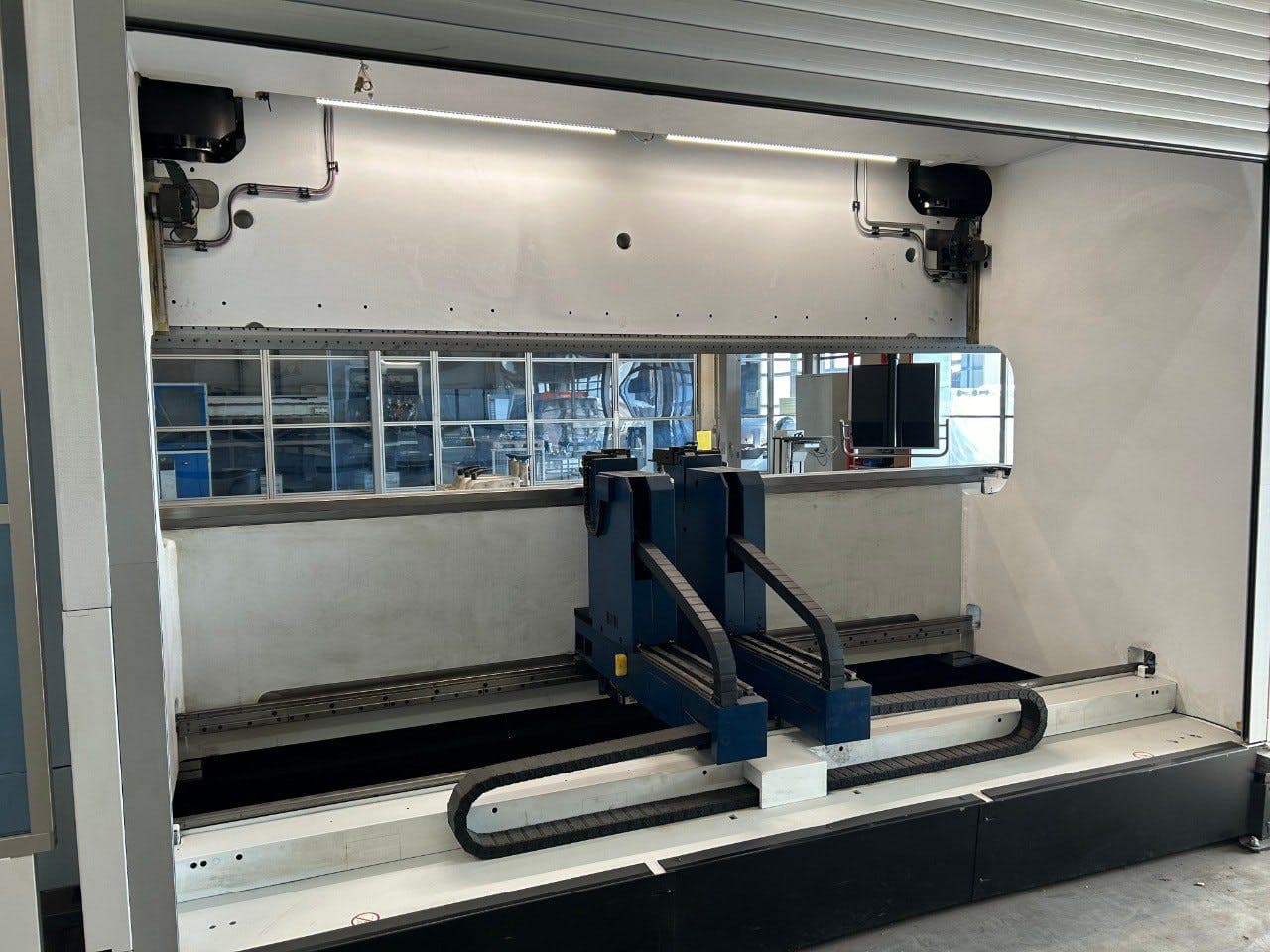

• 6-осевой задний упор
• Гидравлический зажим инструмента
• CNC бомбировка (компенсация прогиба)
• Освещение рабочей зоны

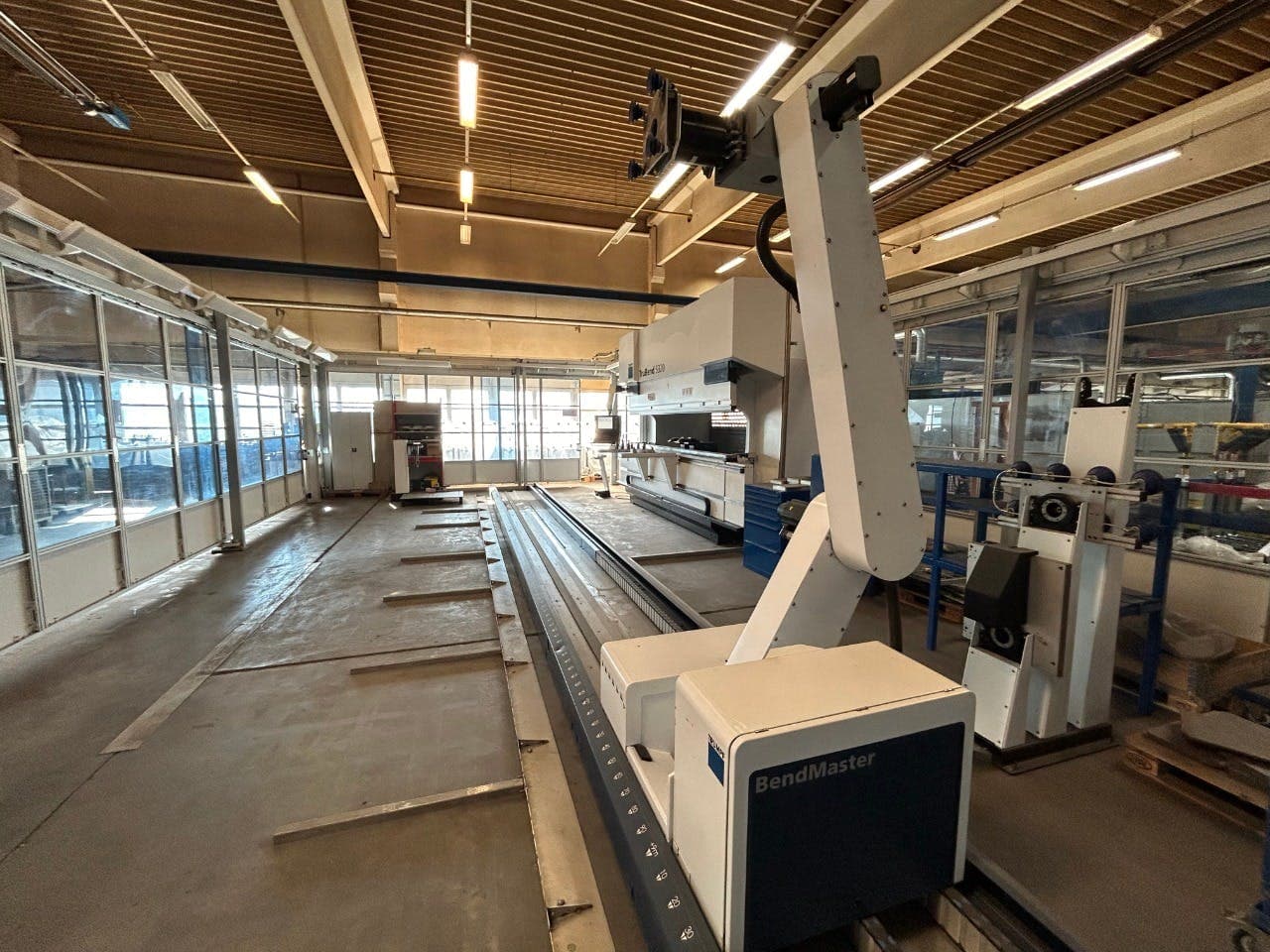

Роботизированная система BendMaster (150):

Грузоподъёмность: 150 кг
Манипулятор из алюминиевого литья
Датчики распознавания заготовки

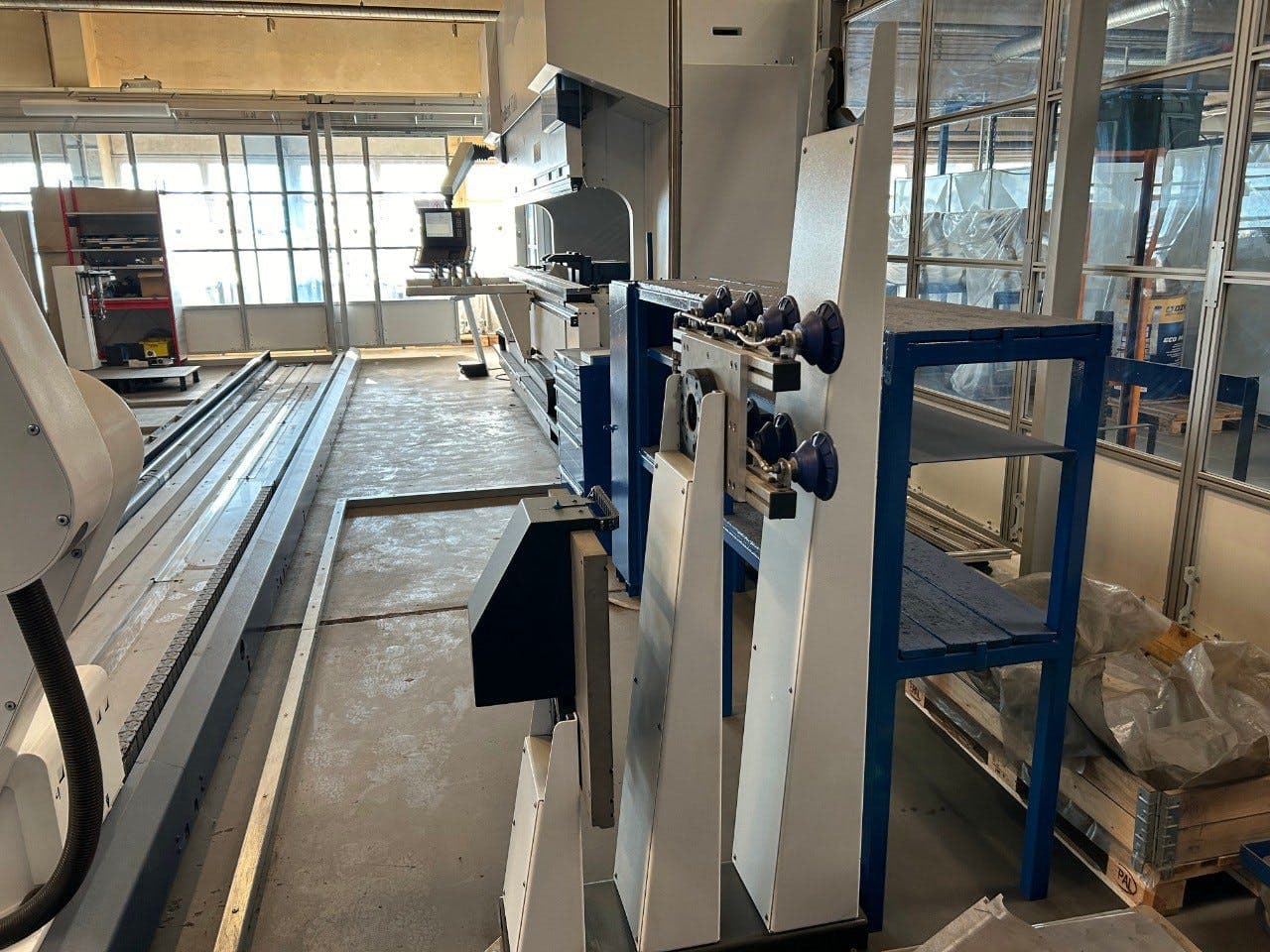

Система быстрой смены захватов
Вакуумные и механические захваты
Обнаружение двойного листа
NC станция перехвата
Автоматическая подача и позиционирование

Расширенная комплектация BendMaster:

• Удлинённая направляющая до 12 м
• Сенсорика для 6-осевого упора
• Система смены захватов
• Вакуумные и клещевые захваты
• Станция съёма деталей
• Боковая дверь защитного ограждения
