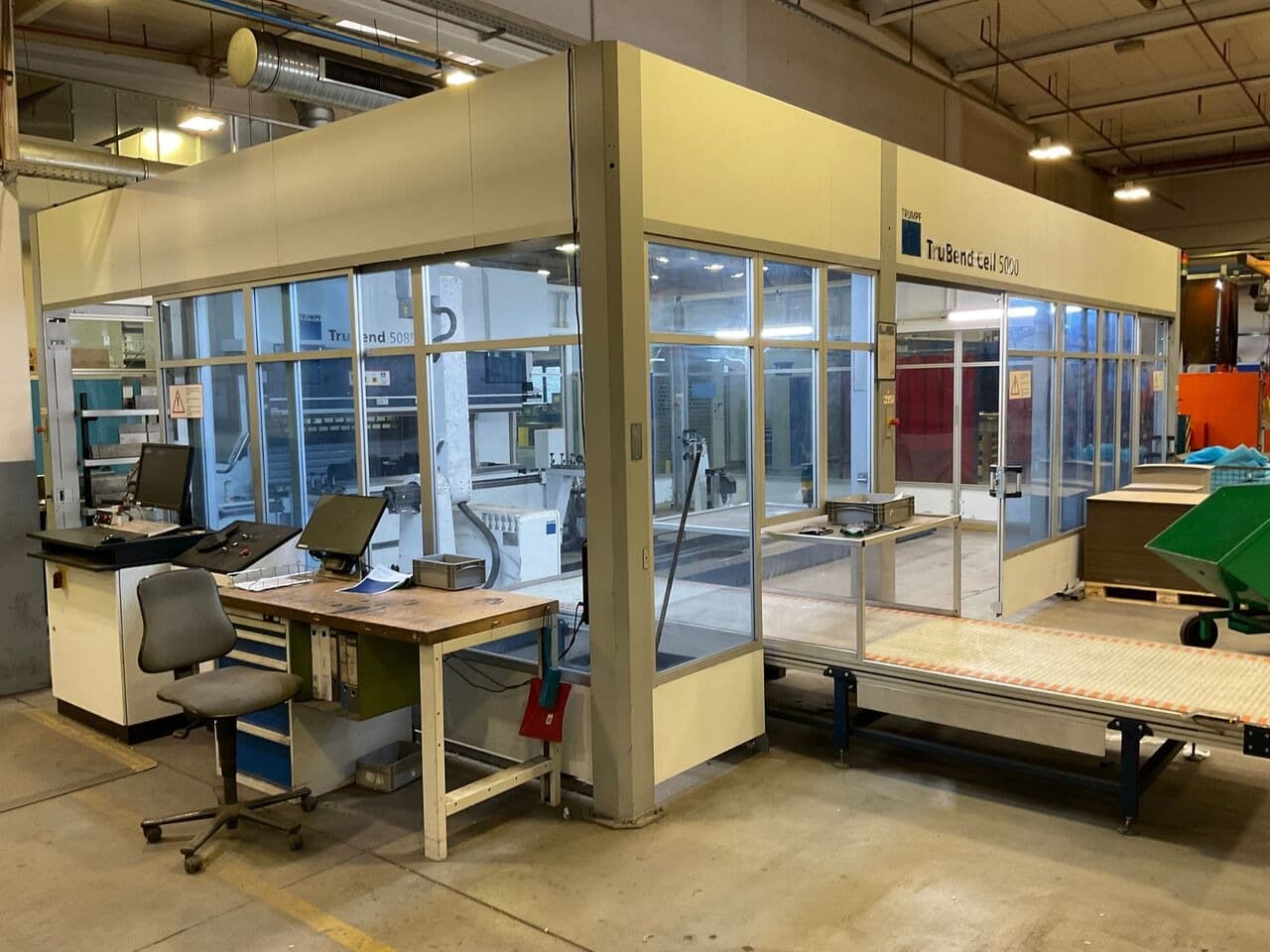

Гибочный комплекс Trumpf TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended ve-ID17534

Этот листогибочный пресс TRUBEND Cell 5000 с расширенной версией TruBend 5085 (2720 мм x 850 кН) и системой BendMaster 60 был изготовлен в 2015 году. Первая в мире автоматизированная система гибки с распознаванием изображений для максимальной гибкости. Возможность обработки деталей из листового металла весом до 40 кг, 6-осевая технология датчиков заднего упора. Максимальная точность повторения благодаря технологии датчиков угла (ACB) в автоматизированном режиме работы. Пресс имеет прочную цельностальную раму, электрогидравлический верхний привод и современную блочную гидравлическую систему. Блок управления — TRUMPF TASC 6000 с 15-дюймовым сенсорным экраном и сетевыми возможностями. Идеально подходит для точных операций гибки. Рассмотрите возможность приобретения этого листогибочного пресса TRUMPF TruBend Cell 500. Свяжитесь с нами для получения дополнительной информации об этом станке.

Станок: TruBend 5085 (2720 мм x 850 кН) с BendMaster 60. Устойчивая цельностальная рама станка. Прессовая балка со сферическим подшипником и регулировкой наклона. Электрогидравлический верхний привод с 4-цилиндровой технологией. Большой зазор за кромкой. Плоские передние крышки. Современная блочная гидравлика. Электронный балансир давления. Измерительная система со стеклянной шкалой и пружинной компенсацией. Гидравлическое масло в станке (пожизненная смазка). Масляный радиатор. Охлаждение шкафа управления с помощью воздушно-воздушного теплообменника. Современная конструкция станка.
Устойчивая цельностальная рама станка. Прессовая балка со сферическим подшипником и регулировкой наклона.
Электрогидравлический верхний привод с 4-цилиндровой технологией. Большой зазор за кромкой. Плоские передние крышки. Современная блочная гидравлика.
Электронный балансир давления. Измерительная система со стеклянной шкалой и пружинной компенсацией. Гидравлическое масло в станке (пожизненная смазка).
Масляный радиатор.
Охлаждение шкафа управления с помощью воздушно-воздушного теплообменника.
Современный станок. Конструкция
Остановка/Задний упорСистема остановкиСистема заднего упора: 2 оси (X и R)
Система остановки
Система заднего упора: 2 оси (X и R)
Зажим инструментаВерхний держатель инструмента, ручной зажим, закаленныйНижний держатель инструмента, гидравлический зажим, закаленныйНижний переключатель инструмента, 2 положения, пневматический
Верхний держатель инструмента, ручной зажим, закаленный
Нижний держатель инструмента, гидравлический зажим, закаленный
Нижний переключатель инструмента, 2 положения, пневматический
Снятие коронкиРучное снятие коронки
Ручное снятие коронки

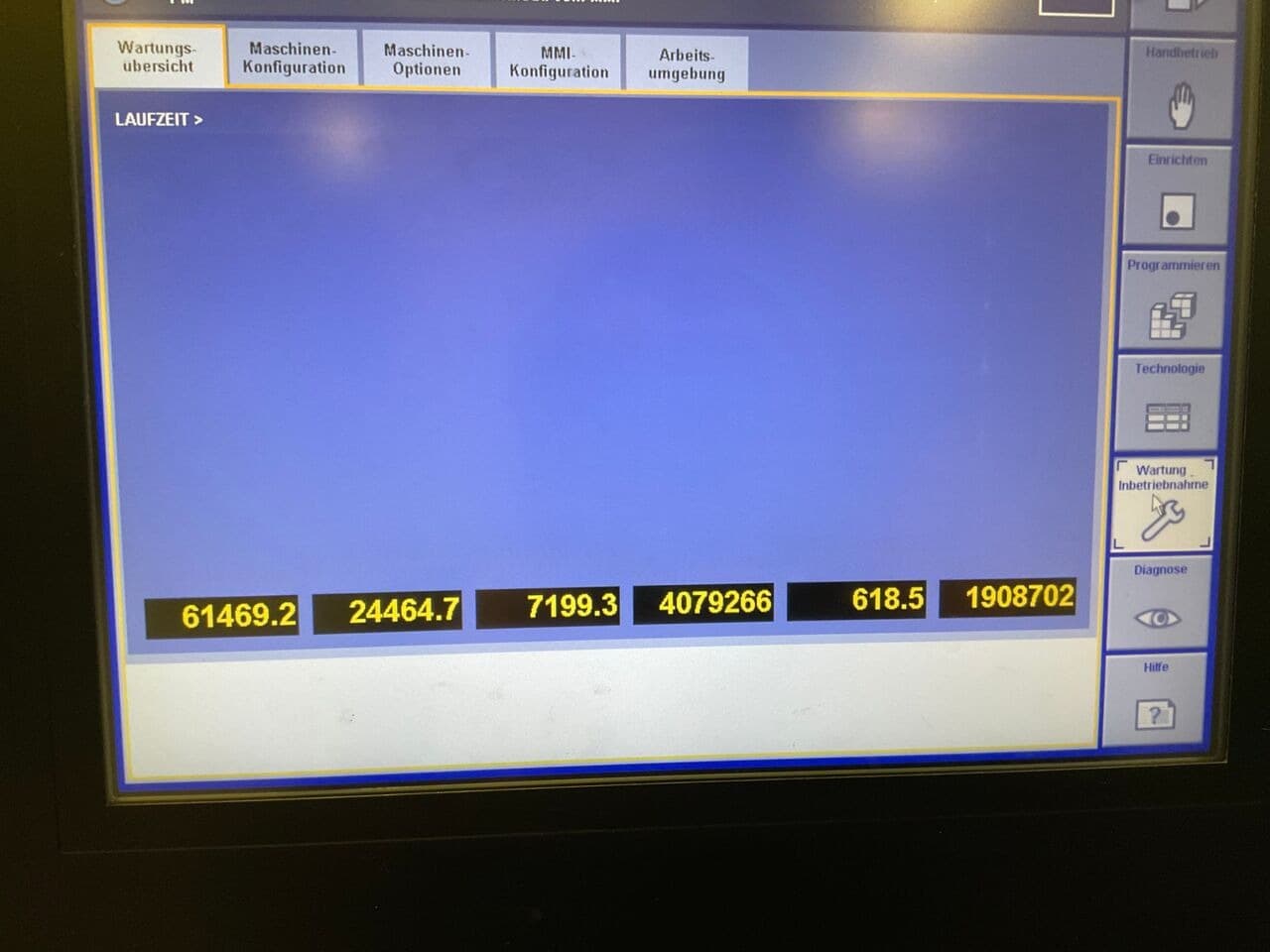

УправлениеTRUMPF TASC 6000Графическое программирование для мастерскойWindows XPe (встроенная), Pentium 4, 2,8 ГГц2 ГБ ОЗУ15-дюймовый сенсорный экранСетевое подключениеТелесервис через модем
TRUMPF TASC 6000
Графическое программирование для мастерской
Windows XPe (встроенная), Pentium 4, 2,8 ГГц
2 ГБ Оперативная память
15-дюймовый сенсорный экран
Поддержка сети
Телефонная связь через модем
Управление Панель управления с ЖК-клавиатурой и ножным переключателем Коммуникационная планка
Панель управления с ЖК-клавиатурой и ножным переключателем
Коммуникационная планка
Безопасность Стандартные средства безопасности Устройство безопасности BendGuard для верхних инструментов длиной до 390 мм Маркировка CE
Стандартные средства безопасности
Устройство безопасности BendGuard для верхних инструментов длиной до 390 мм
Маркировка CE
Дополнительное оборудование

Автоматизация TRUMPF BendMaster (стандартные характеристики) Робот/Обработка Устойчивое основание и манипулятор из литого алюминия Грузоподъемность 60 кг (заготовка плюс захват) Низкопрофильная сварная напольная направляющая Датчик листового металла для определения контура Поворотный механизм для легкой замены захвата Соединение захвата на BendMaster Датчики для 4-осевой системы заднего упора Электрические приводы Обнаружение двойного листа Станция передачи захвата с ЧПУ Создание вакуума для вакуумных захватов Управление ПК TRUMPF с операторским терминалом Телесервис через модем Управление с помощью экрана, мыши и клавиатуры Безопасность Защитное ограждение с дверцей доступа
Робот/Обработка Устойчивое основание и манипулятор из литого алюминия Грузоподъемность 60 кг (заготовка плюс захват) Низкопрофильная сварная напольная направляющая Датчик листового металла для определения контура Поворотный механизм для легкой замены захвата Соединение захвата на BendMaster Датчики для 4-осевой системы заднего упора Электрические приводы ПриводыДвойное обнаружение листового металлаСтанция передачи захватов с ЧПУГлавная генерация вакуума для вакуумных захватов
Устойчивое основание и манипулятор из литого алюминия
Грузоподъемность 60 кг (заготовка плюс захват)
Низкопрофильная сварная напольная направляющая
Датчик листового металла для определения контура
Поворотный проход для легкой замены захвата
Соединение захвата на BendMaster
Датчики для 4-осевой системы заднего упора
Электрические приводы
Двойное обнаружение листового металлаСтанция передачи захватов с ЧПУГлавная генерация вакуума для вакуумных захватов
УправлениеУправление TRUMPF PC с операторским терминаломТелесервис через модемУправление с помощью экрана, мыши и клавиатуры
Управление TRUMPF PC с операторским терминалом
Телесервис через модем
Управление с помощью экрана, мыши и клавиатуры
БезопасностьЗащитное ограждение с дверцей доступа
Защитное ограждение с дверцей доступа
Первая в мире автоматизированная гибка с распознаванием изображений для максимальной гибкостиДетали из листового металла до 40 кг, 6-осевая технология датчиков заднего упора
Максимальная точность повторения благодаря Технология датчиков угла (ACB) в автоматизированном режиме работы

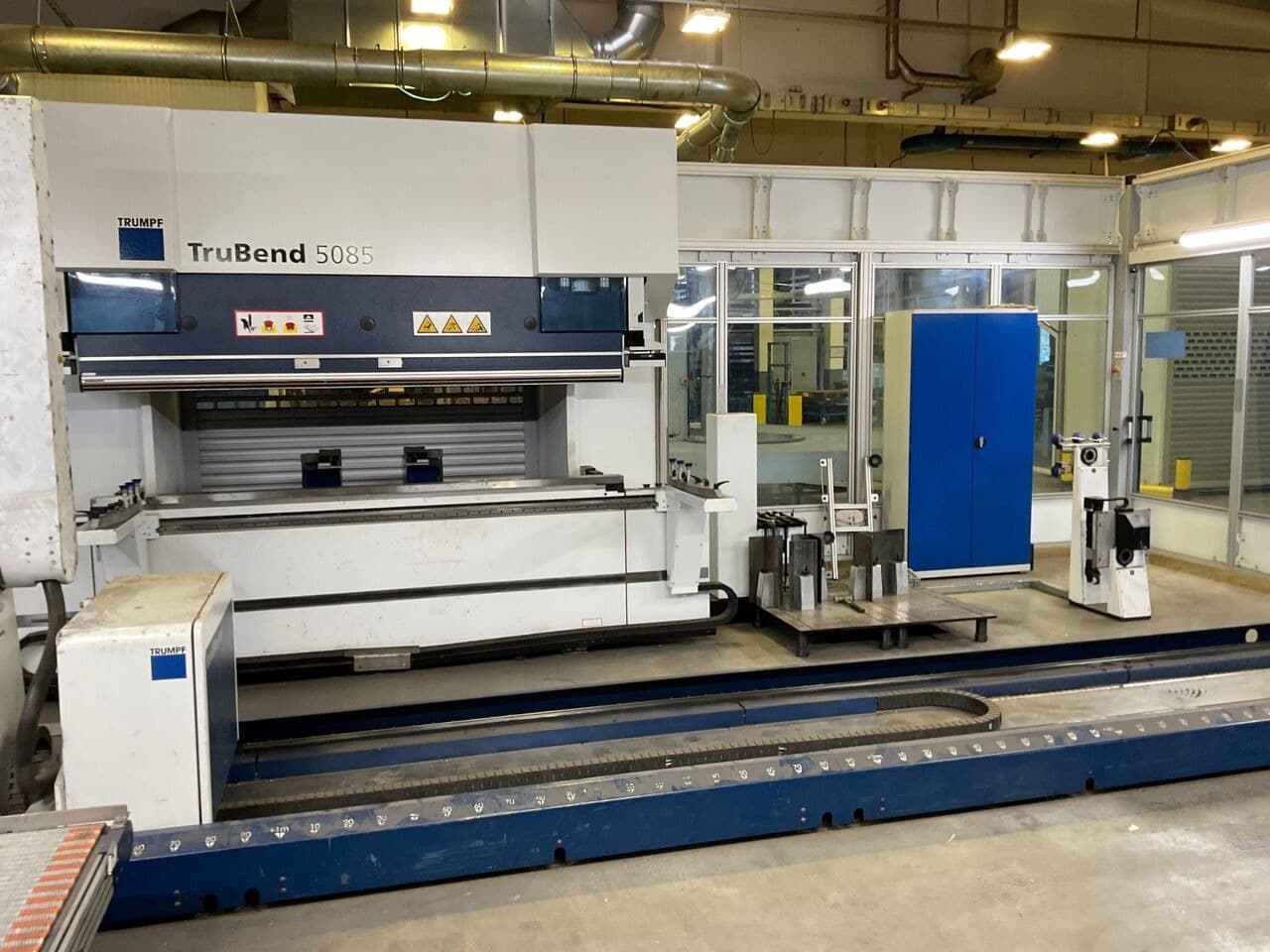

TruBend 5085 (2720 мм x 850 кН) с BendMaster 60
Тип применения: Гибка
Местоположение: Германия
Тип станка: Листогибочный пресс
Марка блока управления: TRUMPF
Марка блока управления: TRUMPF
Модель блока управления: TASC 6000
