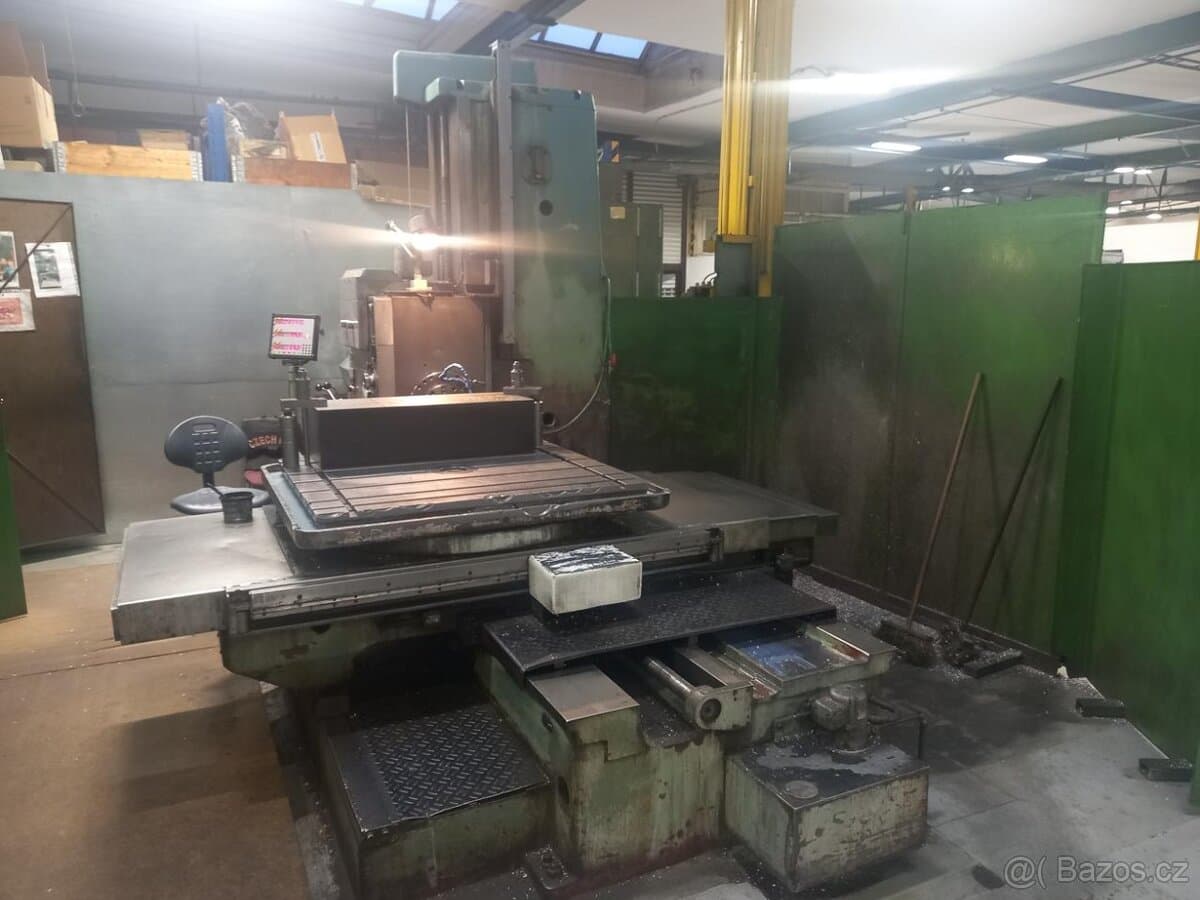

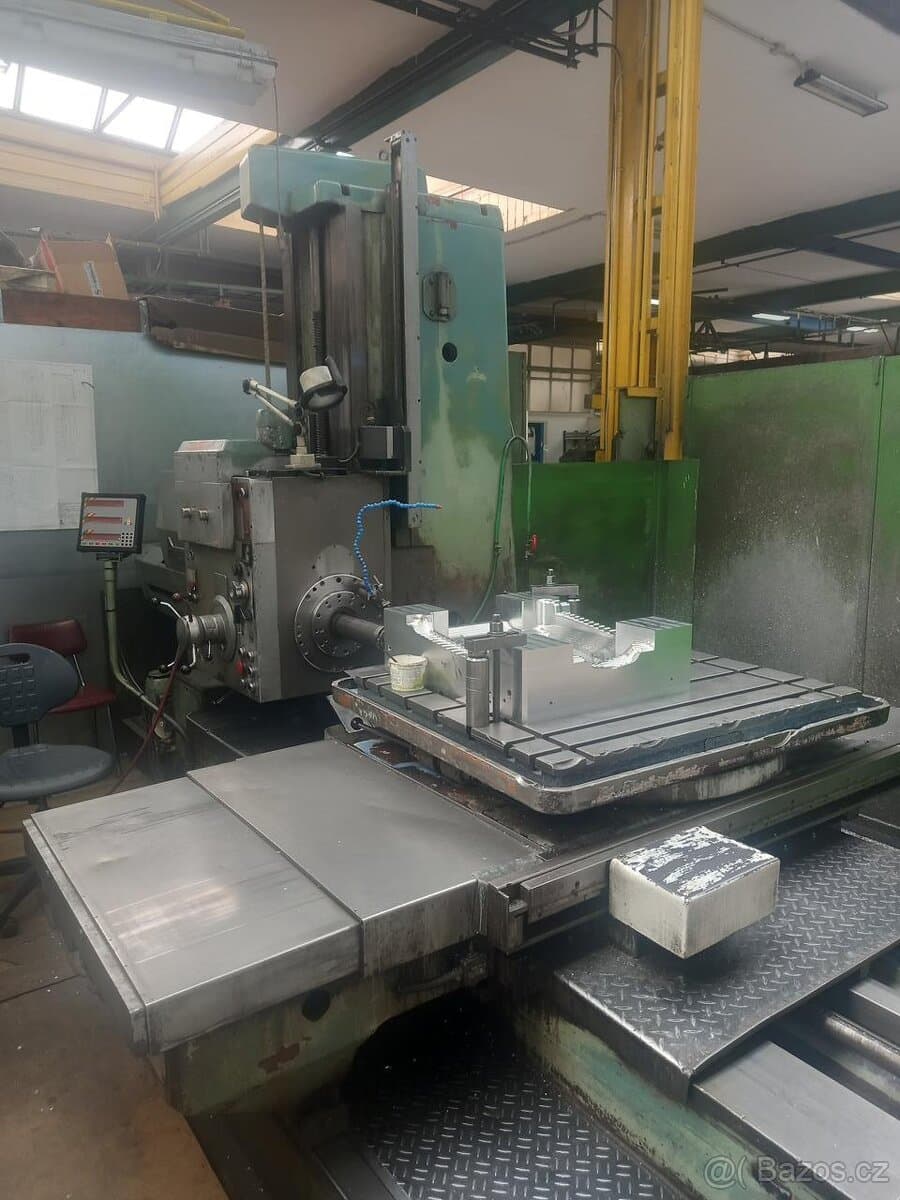

Горизонтально-расточной станок TOS WHN 9 A-ID17553

TOS WHN 9 A — это классический горизонтально-расточной станок (Horizontal Boring Mill) чешского производства. Эта модель является «младшим братом» в знаменитой линейке WHN. Она была разработана как более компактная и быстрая альтернатива тяжелым станкам, сохраняя при этом легендарную жесткость и точность бренда TOS Varnsdorf.

Станок предназначен для обработки деталей среднего размера, требующих расточки, сверления и фрезерования с высокой точностью.

Ключевые особенности конструкции

• Шпиндельная бабка: Оснащена выдвижным шпинделем диаметром 90 мм, что позволяет выполнять глубокую расточку отверстий в корпусных деталях.
• Поворотный стол: Позволяет обрабатывать деталь с четырех сторон за один установ, что значительно повышает точность межосевых расстояний.
• Управление: Модель «A» часто встречается как в ручном исполнении с цифровой индикацией (ЦИ), так и в вариантах, прошедших модернизацию с установкой систем ЧПУ.
• Компактность: Благодаря меньшим габаритам по сравнению с 130-й серией, станок легче разместить в небольших цехах, при этом он позволяет выполнять силовое фрезерование.

Параметры:

• Длина рабочего стола: 1120 мм
• Ширина рабочего стола: 1000 мм
• Максимальный вес заготовки: 3000 кг
• Максимальная скорость вращения шпинделя: 1120 об/мин
• Перемещение по оси X: 1000 мм
• Перемещение по оси Y: 900 мм
• Перемещение по оси Z: 1250 мм
• Конусность: ISO 40
• Диаметр шпинделя: 90 мм
• Вес станка: 12000 кг
