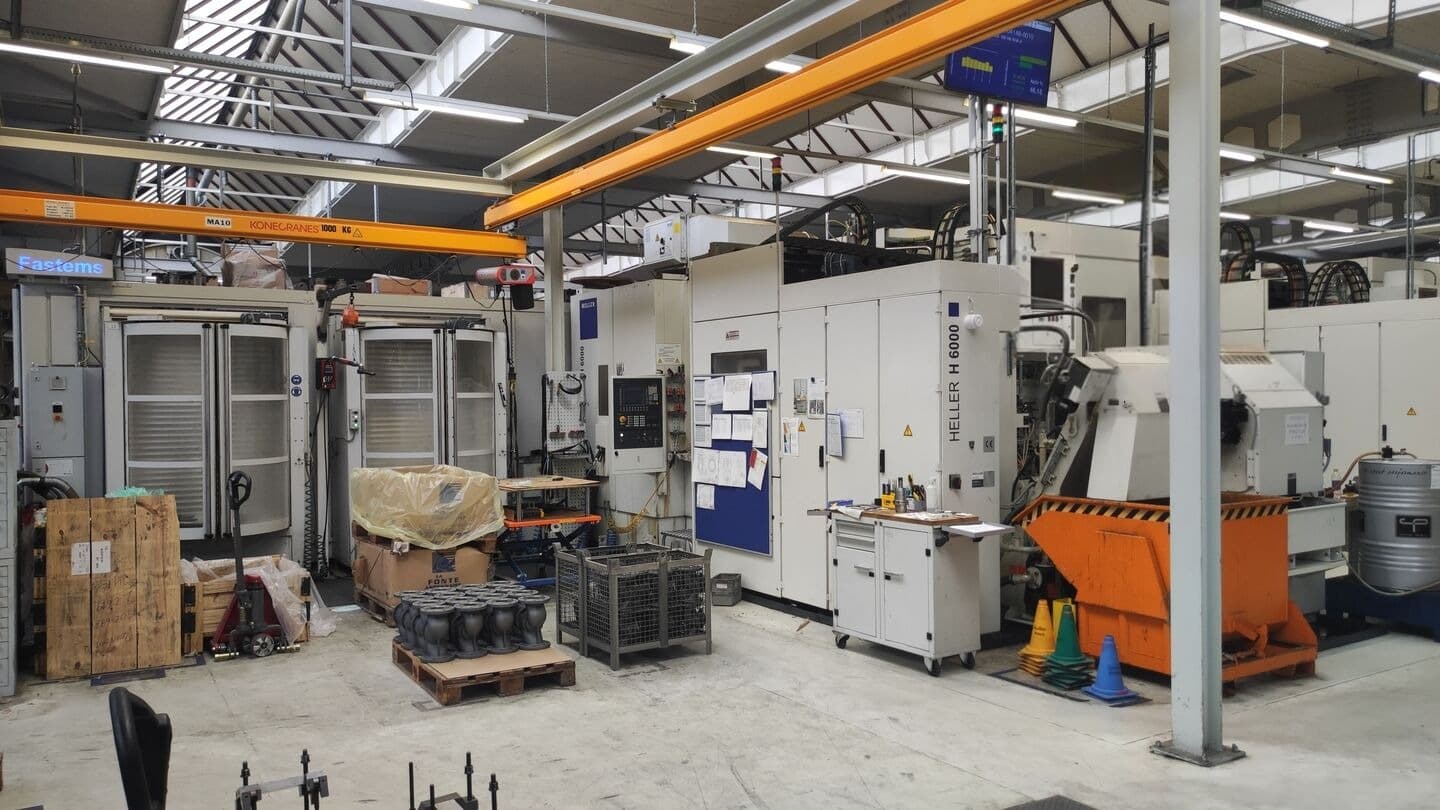

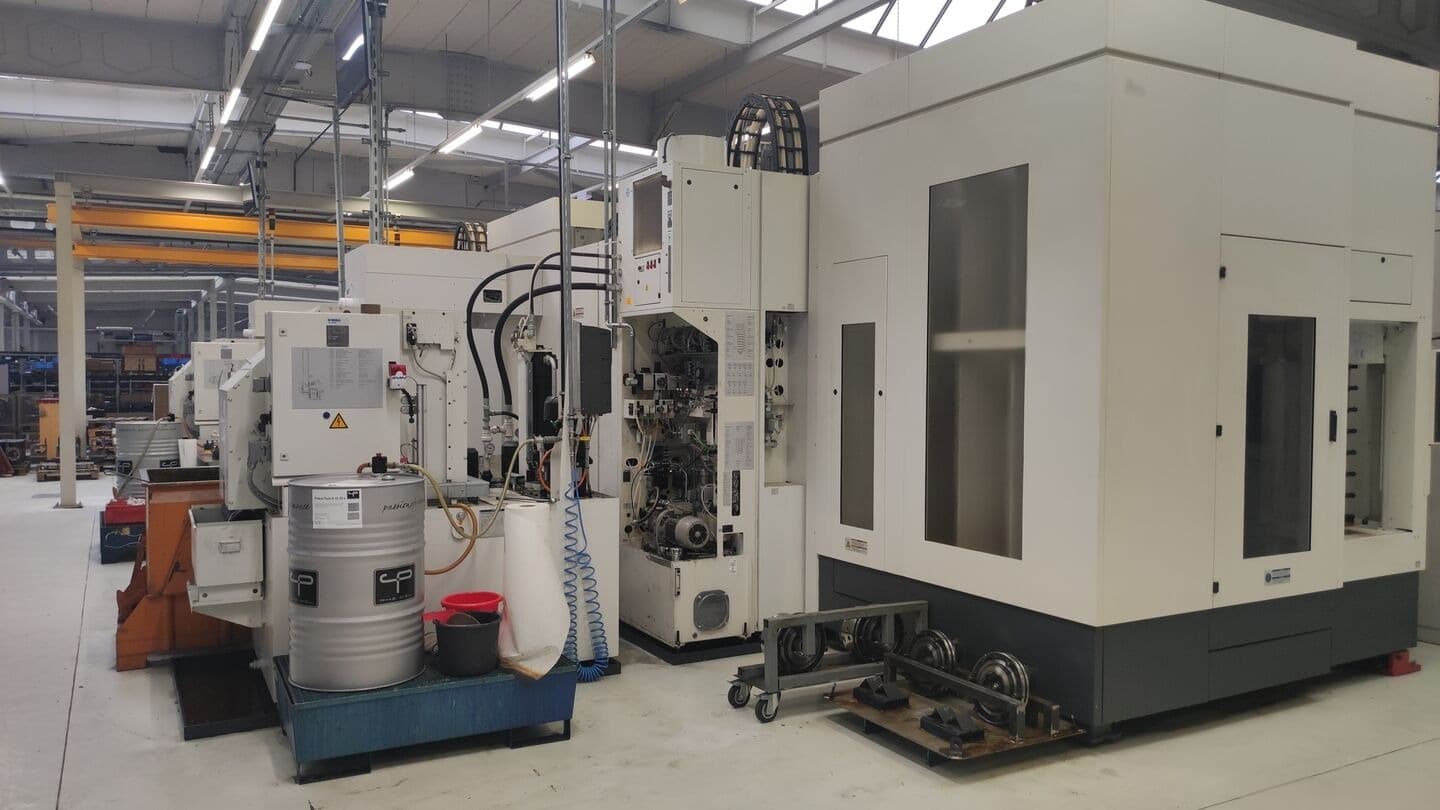

Горизонтальный обрабатывающий центр Heller H 6000-ID17332

Технические характеристики

• Перемещение по оси X:1000 мм
• Перемещение по оси Y:1000 мм
• Перемещение по оси Z:1000 мм



• Ускоренное перемещение по оси X:50 м/мин
• Ускоренное перемещение по оси Y:50 м/мин
• Ускоренное перемещение по оси Z:50 м/мин

Модель управления: Sinumerik 840Dsl
Входное напряжение: 400 В
Тип входного тока:
Переменный ток (AC)
Особенности:
Бесступенчатая регулировка скорости, транспортер стружки

Диапазон перемещения Усилие подачи

• X 1000 мм 15 кН
• Y 1000 мм 15 кН
• Z 1000 мм 20 кН

B 360°, 0,001°
Прямая система измерения по всем осям
Ускоренные перемещения: Динамика осей
Мощность
X/Y/Z 50 м/мин, 5 м/с²
B 25 об/мин

Шпиндель – Power Cutting
Интерфейс: HSK100
Скорость: 5-8000 об/мин
Мощность: 43 кВт (40% от ПВ)
Крутящий момент: 822 Н·м (40% от ПВ)
Последняя замена шпинделя: 2020 г.

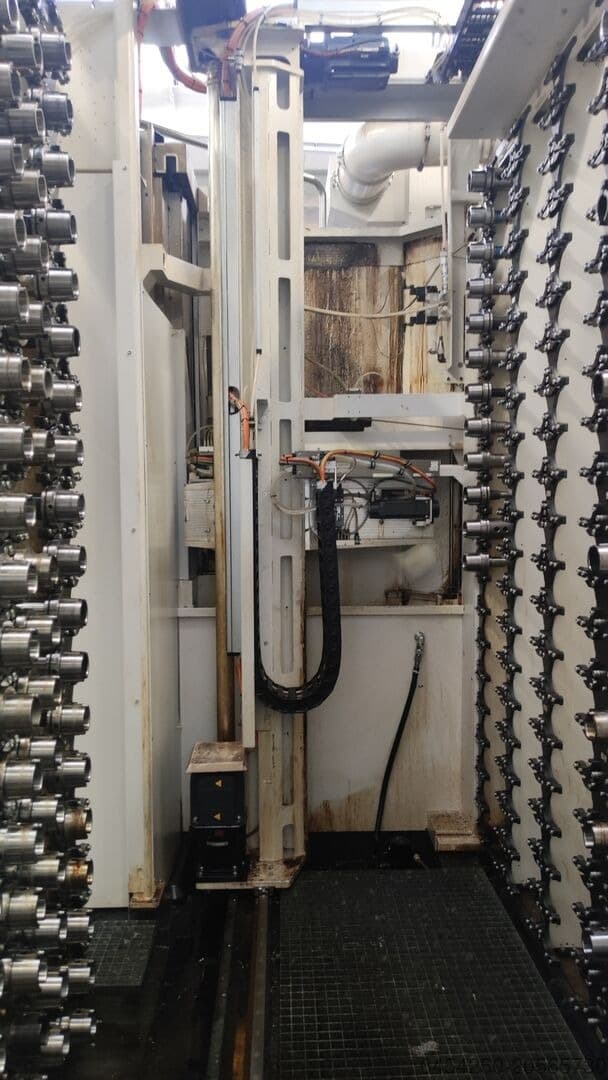

Инструмент Магазин
Тип: Реечный магазин
Количество мест в магазине: 265
Макс. длина инструмента: 600 мм
Макс. диаметр: 280 мм
Кодировка инструмента: чип Balluf
Вторая панель управления на станции настройки
Станция настройки с 7 передаточными станциями

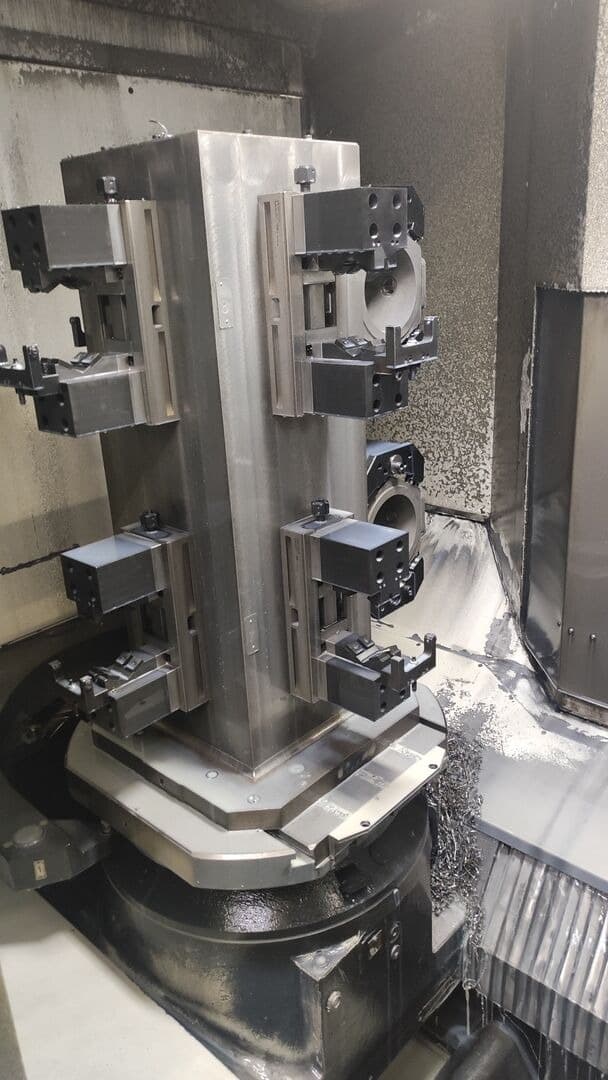

Устройство смены паллет
Паллеты: 630 x 630 мм
Макс. окружность интерференции: 1000 мм
Макс. высота: 1200 мм
Макс. вес: 1000 кг

Система СОЖ:
Ленточный транспортер стружки
Система СОЖ Knoll
Фильтр бумажной ленты
Внутренняя СОЖ 50 бар, с управлением от преобразователя частоты
Продувка рабочей камеры
Удаление эмульсионного тумана
Обдув окна двери оператора

Дополнительное оборудование:
Устройство для подтяжки лица (выдвижная ось/ось U)
4 подтяжки лица на станок
Тангенциальный контроль, вкл. Циклы ЧПУ
Радиодатчик (Renishaw)

Требуемое пространство: 7100 x 3750 x 4300 мм (Д/Ш/В)
Вес станка: 15 600 кг
Общая потребляемая мощность: 44 кВА

Система управления:
Sinumerik 840D sl
Быстрое обнаружение поломки сверла
Встроенная система мониторинга инструмента
Индикаторы состояния
3D-данные для модели рабочего пространства
Сбор рабочих данных (OPC/UA)

Год выпуска: 2015
Наработка: ок. 32 000 ч

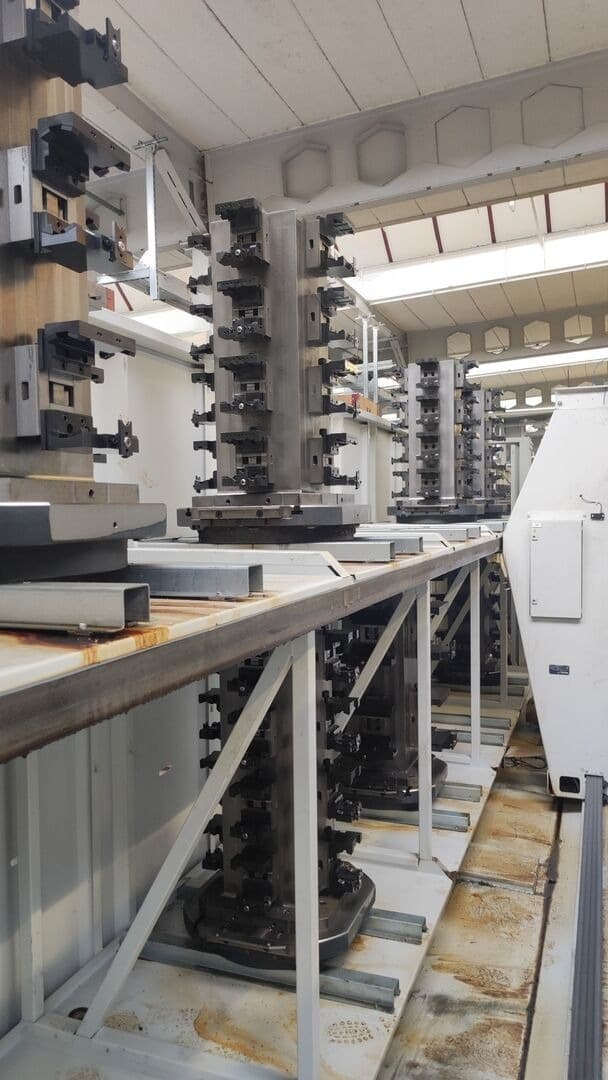

Система автоматизации паллет Fastems FPC1500
Базовый контейнер с 2 станциями настройки
Расширенный контейнер
Всего 20 паллетных позиций на 2 уровнях
Система управления: MMS
