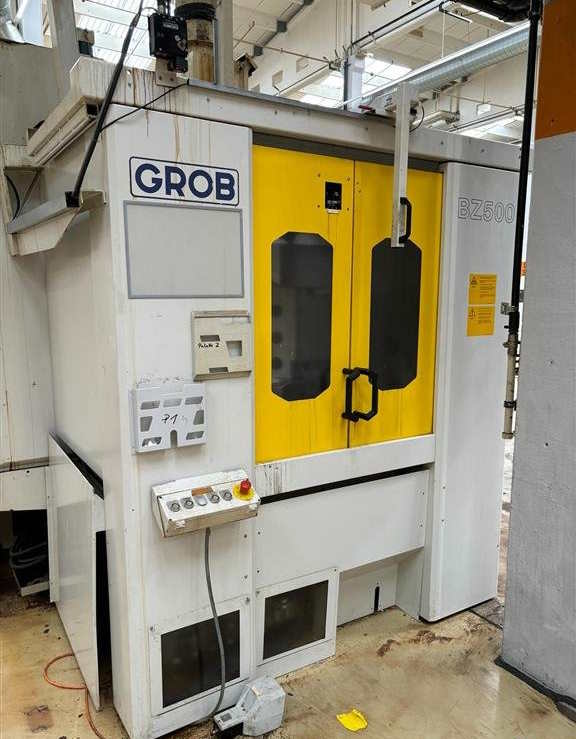

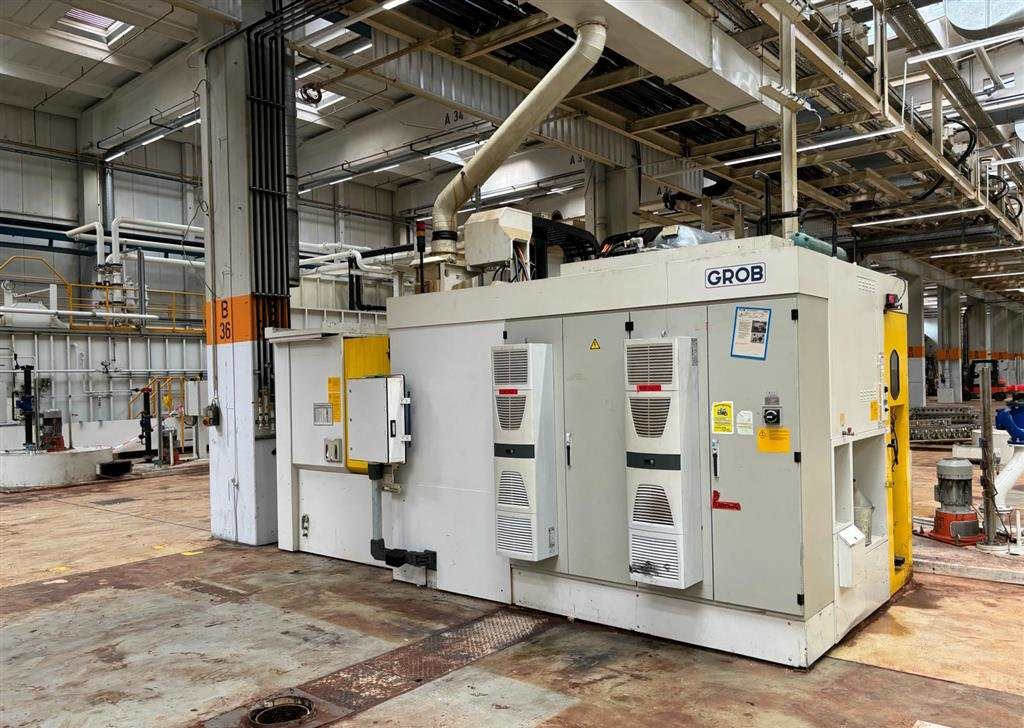

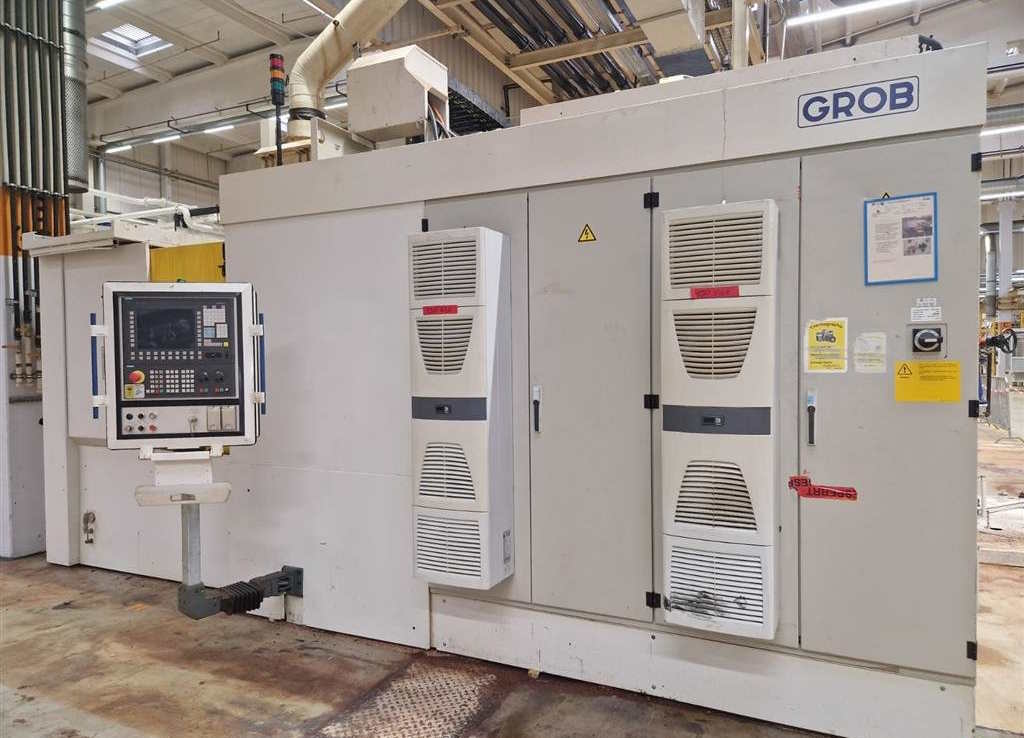

Горизонтальный обрабатывающий центр с ЧПУ GROB BZ 500-ID17450

GROB BZ 500 — это высокопроизводительный горизонтальный обрабатывающий центр с ЧПУ (Horizontal Machining Center / HMC), произведенный немецкой компанией GROB-WERKE. Станок разработан для высокодинамичного и эффективного серийного производства, особенно в автомобильной и смежных отраслях.

• Тип станка: Горизонтальный обрабатывающий центр с ЧПУ (HMC), часто 4-х или 5-осевой.

• Производитель: GROB-WERKE (Германия) — ведущий мировой производитель, особенно сильный в области сложных многоосевых и горизонтальных центров для автомобильной промышленности.

• Назначение: Высокоскоростное и высокоточное фрезерование сложных корпусных деталей, блоков двигателей, головок цилиндров и других компонентов, требующих обработки с нескольких сторон. Идеален для крупносерийного производства с минимальным временем цикла.

• Индексы в названии (BZ 500):

  • BZ (BearbeitungsZentrum): Общее обозначение обрабатывающего центра.

  • 500: Указывает на размер паллеты (рабочего стола) (500 \times \500 мм), что относит его к классу среднеразмерных HMC.

• Конструкция: Жесткая и компактная конструкция, оптимизированная для быстрого съема материала.

• Горизонтальная шпиндельная ориентация: Обеспечивает идеальный сход стружки под действием силы тяжести, что критически важно для бесперебойной работы в автоматизированных линиях.

• Палетный сменщик: Станок оснащен автоматическим устройством смены паллет (APC - Automatic Pallet Changer), что позволяет загружать и выгружать детали, пока станок работает, минимизируя время простоя.

• 4-я ось (B-ось): Стандартно оснащен поворотным столом (B-ось, 360град  с дискретностью до 0.001 град), позволяющим обрабатывать деталь с четырех сторон за один установ. Мог быть опционально оснащен и 5-й осью (наклон стола).

• Динамика: Высокая скорость перемещений (0–70 м/мин) и быстрая смена инструмента (время "от стружки до стружки" 3–4 секунды).

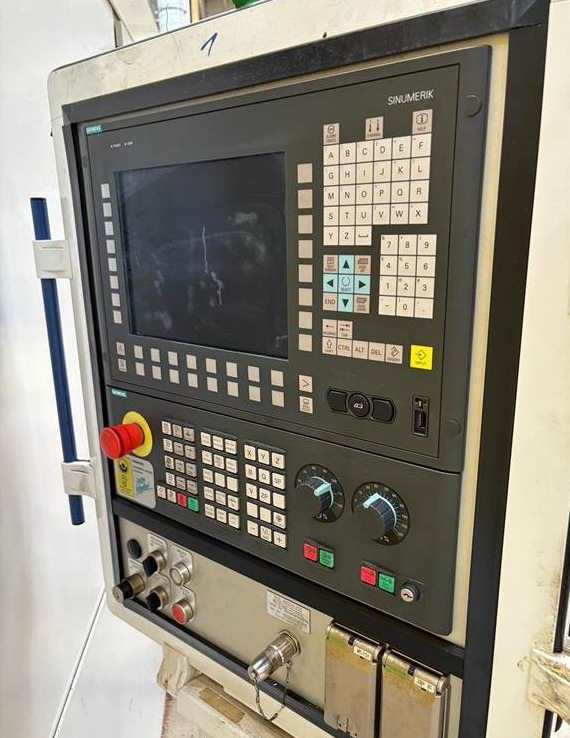

• Система ЧПУ: Часто комплектуется SIEMENS 840 D или FANUC, что соответствует высоким стандартам автоматизированного производства.

Характеристики:

• Ход по оси X: 630 мм
• Ход по оси Y: 630 мм
• Ход по оси Z: 500 мм
• Частота вращения шпинделя: 0–15 000 об/мин
• Мощность привода шпинделя: 32 кВт
• Размер паллеты: 500 x 500 мм
• Ход по оси B: 36 000 x 0,001°
• Количество заготовок в магазине: 61 шт.
• Инструментальный патрон: HSK 63
• Масса станка: около 15 т
• Одношпиндельный
• Механическая обработка головок блока цилиндров VR6
