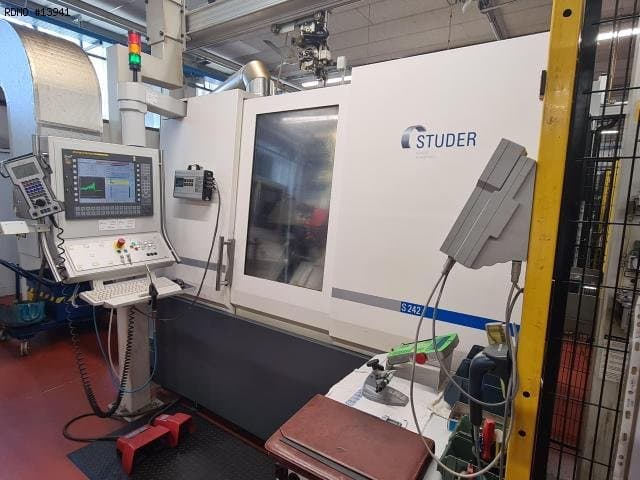

Круглошлифовальный станок с ЧПУ STUDER S 242-ID17012

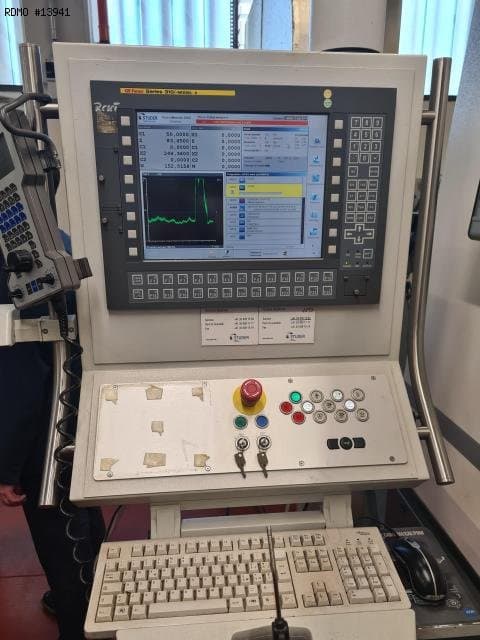

Круглошлифовальный станок с ЧПУ S 242 произведён фирмой STUDER с системой управления Fanuc 310i-A в 2010 году, высокоточный производительный, с револьверной головкой и синхронизированной противошпиндельной бабкой. Предназначен для наружного шлифования и обработки прецизионных деталей. Оснащён современным ПО и системой автоматической компенсации.

Общие характеристики:

Количество управляемых осей: 5
Расстояние между центрами: 400 мм
Полезный диаметр обработки: 180 мм

Линейные оси:

Ходы по осям X1 / X2 и Z: 220 мм
Продольный ход (ось Z): 850 мм
Разрешение по осям X и Z: 0,0001 мм

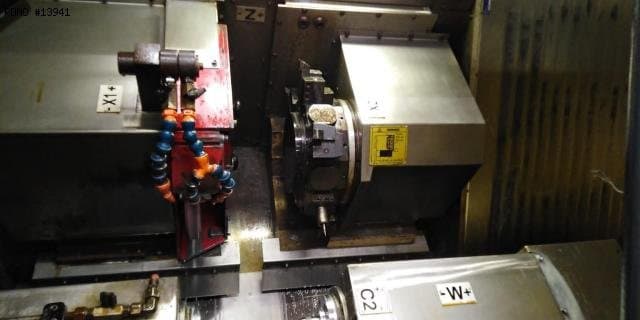

Револьверная головка:

Количество фиксированных позиций: 12
Тип держателей инструмента: VDI30

Шлифовальный шпиндель (наружное шлифование справа):

Размеры шлифовального круга: Ø 400 × 50 × 127 мм
Мощность привода: 6,8 кВт

Шпиндельная бабка заготовки:

Максимальная скорость вращения: 7500 об/мин
Диапазон синхронных скоростей: 1–5000 об/мин
Тип конуса: Морзе 4 (CM4)
Мощность привода: 10,5 кВт
Ось C: позиционирование с точностью 0,001°

Синхронизированная противошпиндельная бабка:

Максимальная скорость вращения: 7500 об/мин
Диапазон синхронных скоростей: 1–5000 об/мин
Тип конуса: Морзе 4 (MK4)
Микрометрическая настройка: ±40 мкм
Мощность привода: 10,5 кВт
Ось C: позиционирование с точностью 0,001°

Габариты и масса:

Размер установки: 2800 × 3960 мм
Масса станка: 7600 кг

Наработка:

Общее количество часов под напряжением: 57 000 ч

Оснащение и принадлежности:

• Программное обеспечение: StuderWIN
• Интерфейсы: RS232 / USB

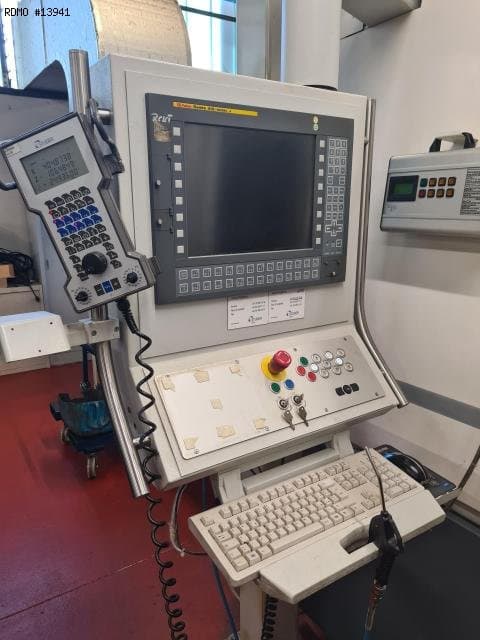

• Удалённый электронный ручной пульт
• Револьверная головка с автоматической калибровкой длины Renishaw LP2
• Измерительный щуп Marposs (диаметр, мультидиапазон) + ось Z4 для позиционирования

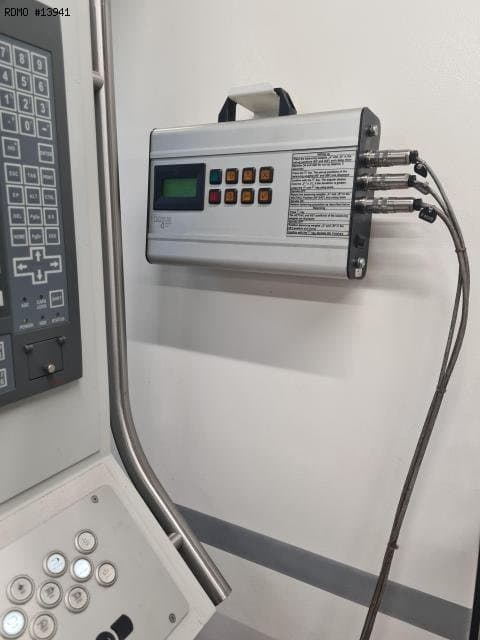

• Полуавтоматическая балансировка шлифкруга: MPM.3 BMT100 M.24
• Бак охлаждающей жидкости: 480 л

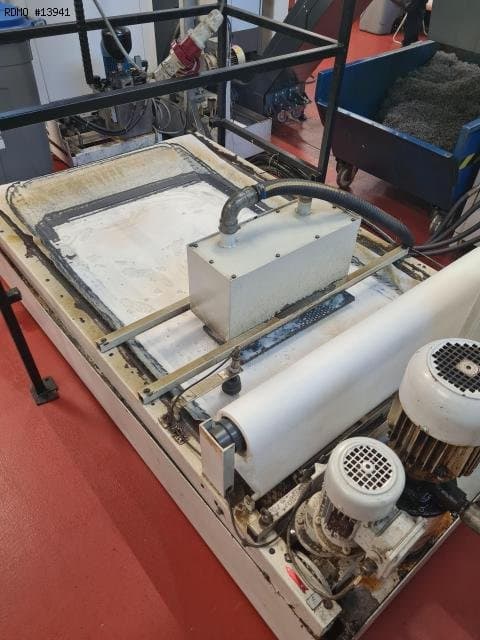

  • с бумажным фильтром
  • с магнитным фильтром

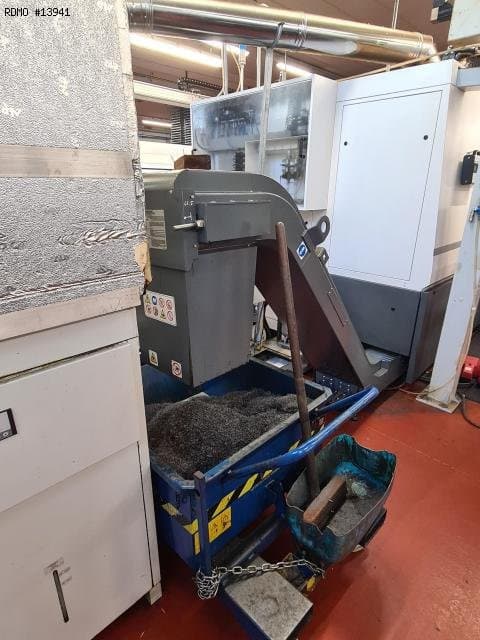

• Транспортер для стружки
• Система отсоса тумана

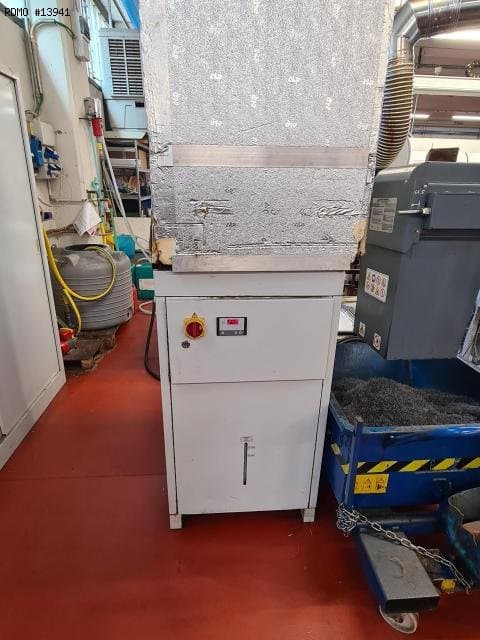

• Охладитель для охлаждения двигателя шлифовального круга
• Система чувствительного касания круга Dittel AE6000
• Стационарное устройство правки на шпиндельной бабке
• Кондиционирование электрощита
• Балансировочный вал
• Интерфейс для автоматической загрузочной системы
