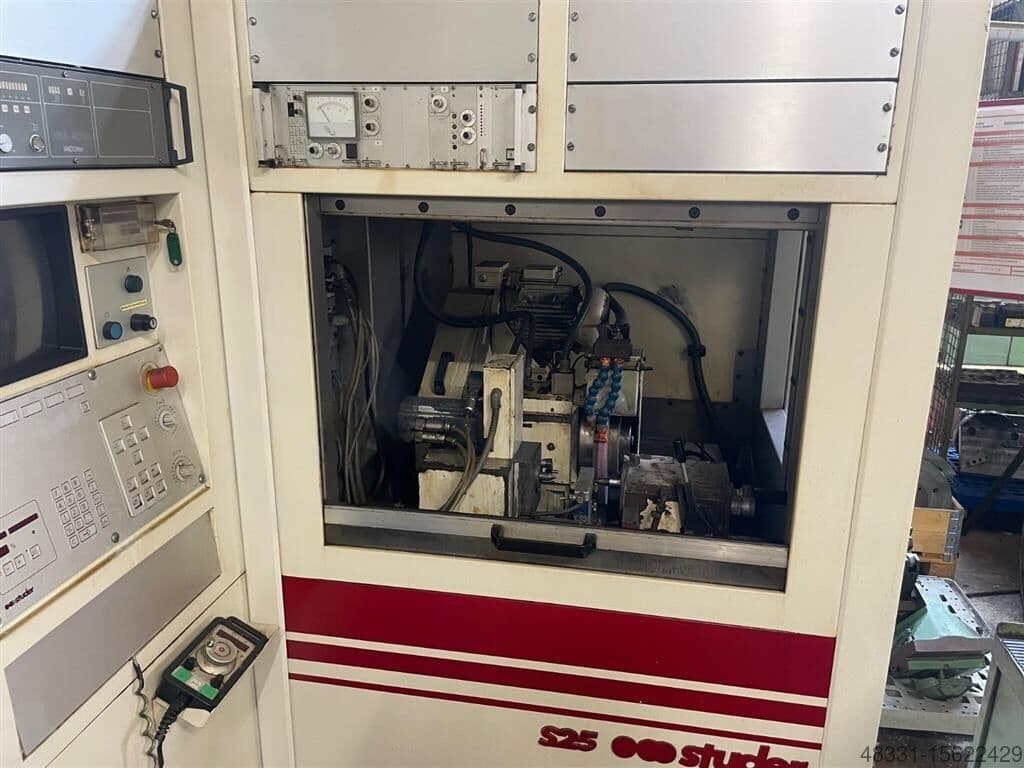

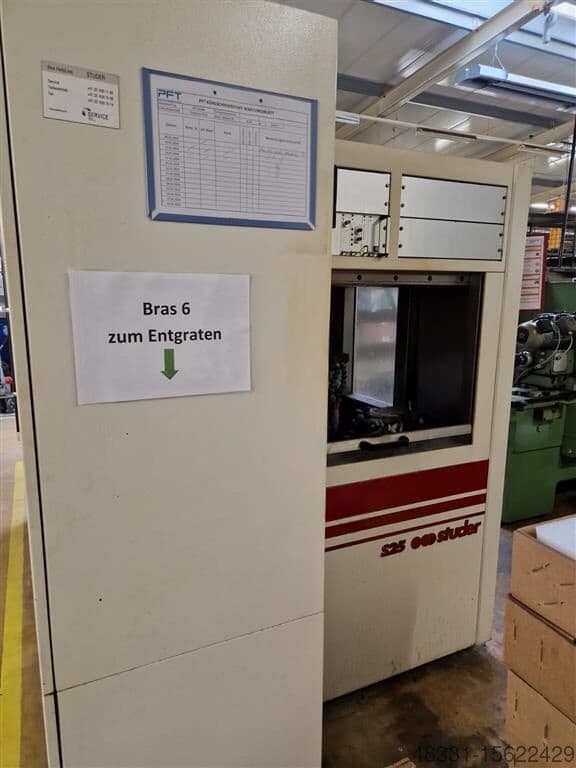

Круглошлифовальный станок с ЧПУ STUDER S 25-ID17013

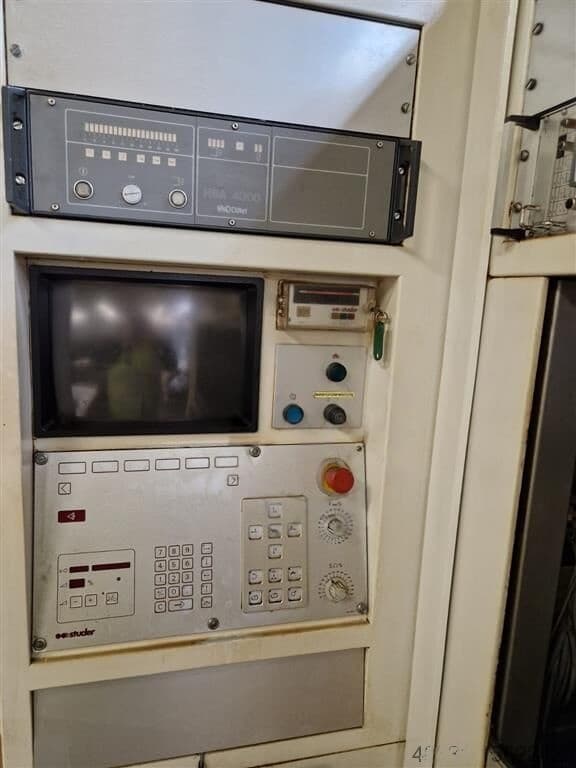

Круглошлифовальный станок с ЧПУ S 25 произведён фирмой STUDER с системой управления Fanuc 16TB​ в 1992 году, высокоточный универсальный для наружного шлифования мелких и средних деталей. Идеально подходит для прецизионной обработки в единичном или серийном производстве.

Технические характеристики:

• Максимальный диаметр шлифования: до 50 мм​
• Максимальная длина шлифования: 100 мм
• Высота центров: 100 мм
• Расстояние между центрами: 200 мм​

Перемещения по осям:

• Ход по оси X: 130 мм​
• Ход по оси Z: 170 мм​

Шлифовальный шпиндельный узел:

• Размеры шлифовального круга: 400 × 63 × 127 мм​
• Периферийная скорость: 45 м/с​
• Мощность привода шлифовального шпинделя: 3 кВт​
• Угол установки шлифовального шпинделя: 30°​

Шпиндельная бабка заготовки:

• Тип конуса: Морзе 4 (MT4)​
• Диапазон скоростей вращения: 600–3000 об/мин
• Мощность привода шпинделя: 0,5 кВт​
• Точность индексации по оси C: ±0,5°

Задняя бабка:

• Тип конуса: Морзе 2 (MT2)​
• Ход пиноли: 30 мм​

Электропитание:

• Установленная мощность: 19 кВА​

Габариты и масса:

• Занимаемая площадь: 1760 × 2180 × 2630 мм​
• Масса станка: около 4000 кг​
