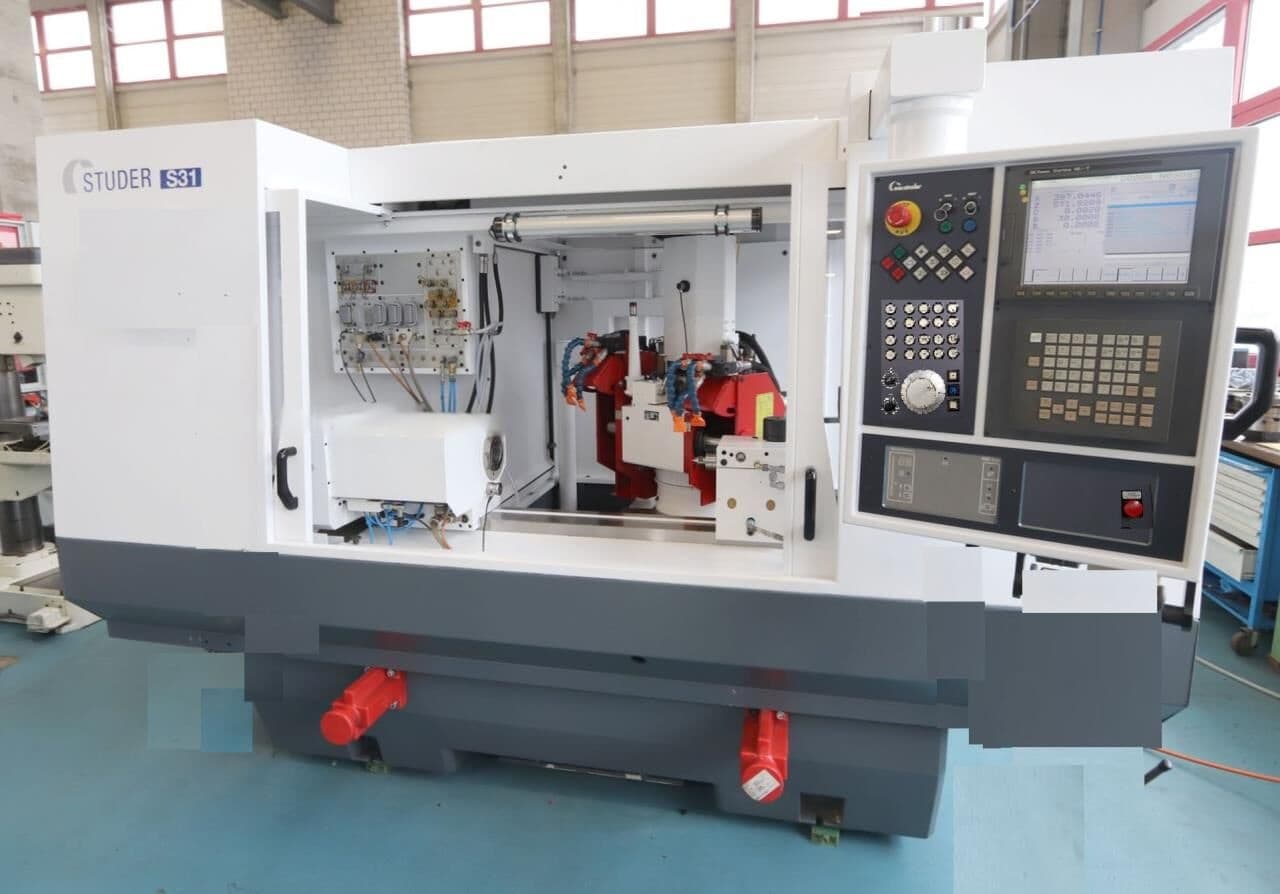

Круглошлифовальный станок Studer S 31 LEAN-ID17019

Круглошлифовальный станок S 31 LEAN произведён фирмой Studer с системой управления FANUC Series 21i-T в 2002 году, с возможностью наружного и внутреннего шлифования. Оборудован револьверной головкой, поворотной шлифовальной бабкой (ось B). Идеален для серийной и прецизионной обработки.

 Технические характеристики

Центры:

• Высота центров: 175 мм
• Расстояние между центрами: 650 мм
• Максимальный вес заготовки между центрами: 80 кг

Шлифовальный круг:

• Установлен справа и слева
• Диаметр: 500 мм
• Ширина: 63 мм
• Посадочное отверстие: 203 мм
• Окружная скорость: до 50 м/с
• Скорость вращения: 1400–3000 об/мин

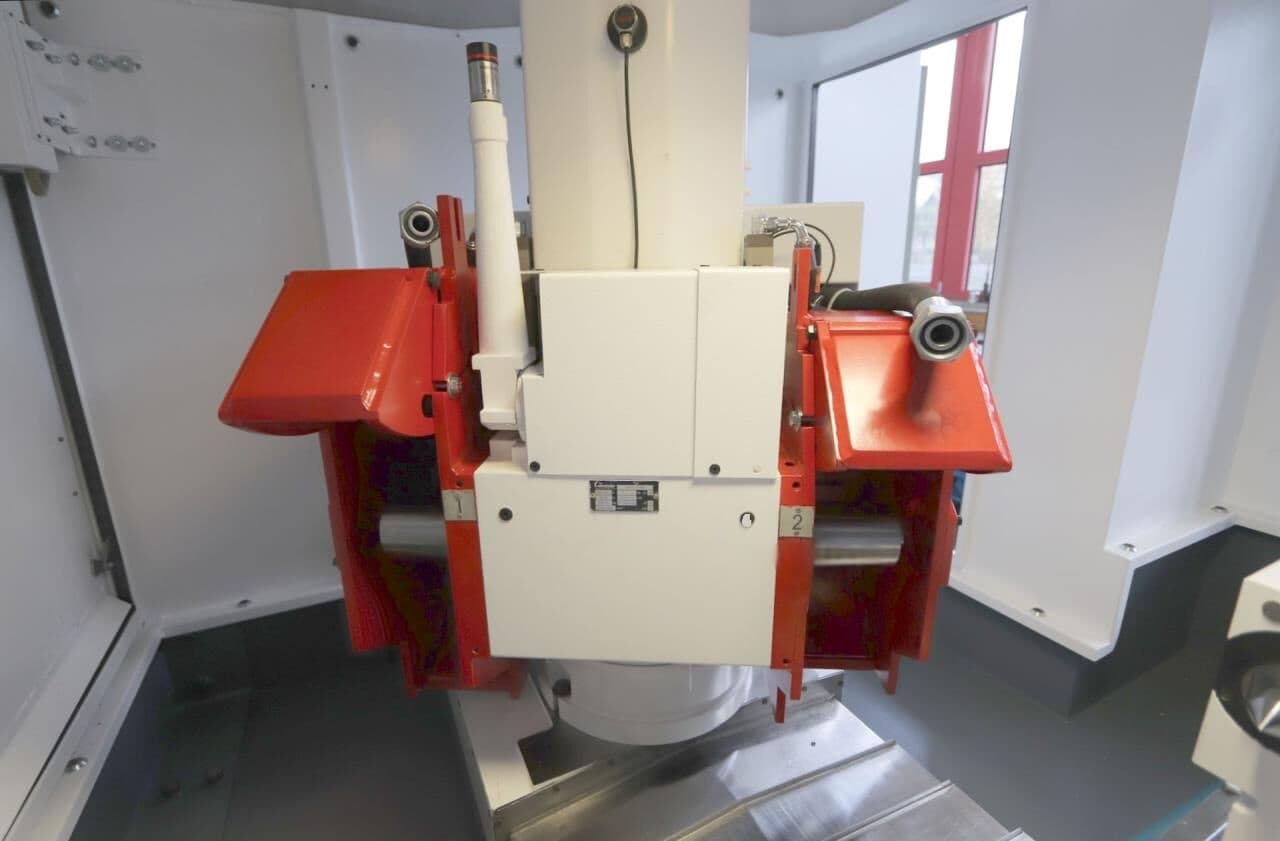

Шлифовальная бабка (револьвер):

• Установки для наружного и внутреннего шлифования
• Вращение по оси B: 1° (с фиксацией)

Продольный суппорт (ось Z):

• Ход: 800 мм

Поперечный суппорт (ось X):

• Ход: 54 мм

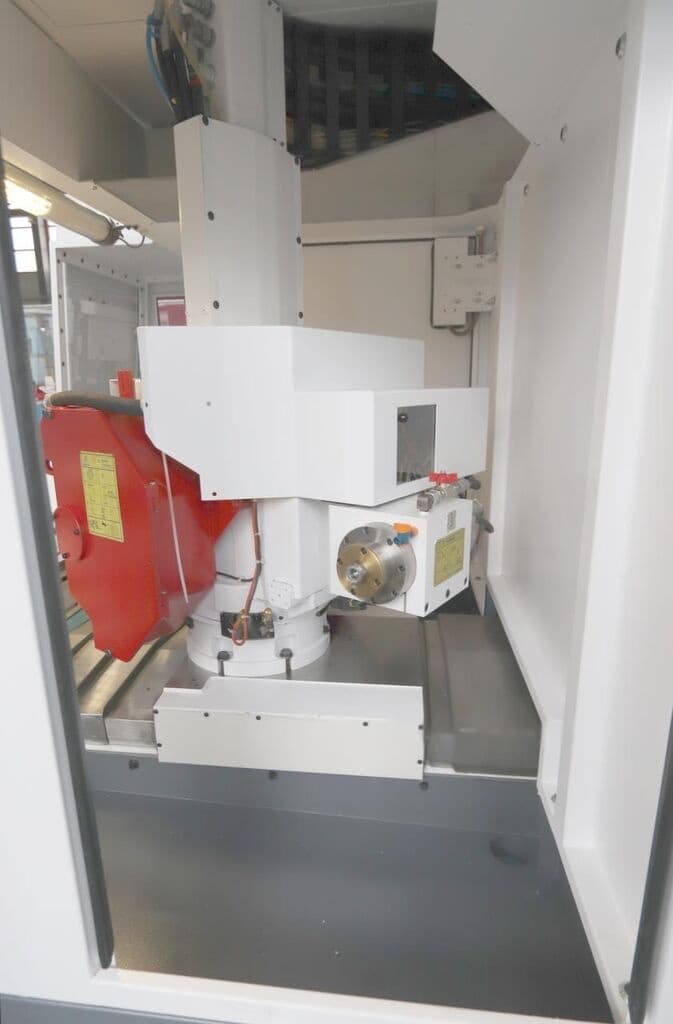

Шпиндельная бабка (заготовки):

• Диапазон скоростей: 1–1000 об/мин
• Скорость нарезки резьбы: 30 об/мин
• Поворот шпинделя: от -15° до +195°
• Конус: Морзе №4 (MT4)
• Мощность привода: 0,8 кВт

Задняя бабка:

• Конус: Морзе №3 (MT3)
• Диаметр пиноли: 50 мм
• Ход пиноли: 35 мм
• Микрометрическая регулировка

Внутреннее шлифование:

• Количество шпинделей: 1
• Максимальная скорость: до 30 000 об/мин

Электропитание и воздух

• Напряжение: 3×380 В / 50 Гц
• Давление сжатого воздуха: 5–7 бар
• Мощность привода шлифовального шпинделя: 7,5 кВт
• Общая потребляемая мощность: 3 кВА

Масса и габариты

• Масса станка: около 5 000 кг

Дополнительное оборудование:

• Пневматический подъем
• Система охлаждения
• Измерительный щуп MARPOSS
• Внутренний шлифовальный шпиндель
• Лампа
• Интерфейс RS-3
• 1 люнет
