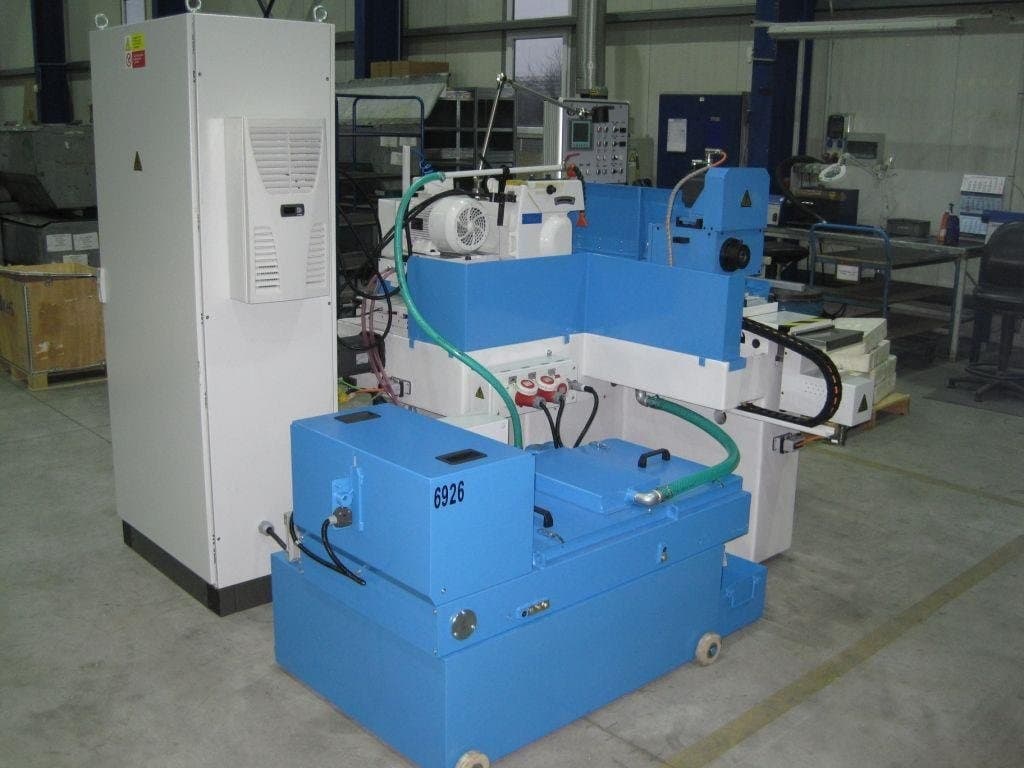

Круглошлифовальный станок TOS BUA 25x630-ID17241

Технические характеристики:

• Диаметр шлифования: 250 мм
• Длина шлифования: 630 мм
• Высота центров: 125 мм
• Система управления: Siemens S7
• Диаметр обработки: 280 мм
• Межцентровое расстояние: 630 мм
• Поворот шпинделя заготовки: 90°
• Поворот стола +/-: +10/-7°
• Диаметр шлифовального круга x ширина x отверстие: 400 x 40 x 127 мм
• Диаметр шлифовального круга после износа: 250 мм
• Максимальная ширина шлифовального круга: 63 мм
• Диаметр обработки в открытом люнете: 70 мм
• Диаметр обработки в закрытом люнете: 70 мм
• Конус шпинделя заготовки: 4 Морзе
• Конус пиноли задней бабки: 4 Морзе
• Перемещение центра задней бабки: 30 мм
• Диапазон усилия зажима центра задней бабки: 50–1500 с
• Поворот шлифовального шпинделя +/-: +15/-45°
• Мощность двигателя шлифовального шпинделя: 4 кВт
• Двигатель шпинделя заготовки: 0,7 кВт
• Гидродвигатель: 1,1 кВт
• Двигатель насоса охлаждения: 0,155 кВт
• Двигатель насоса смазки: 0,155 кВт
• Мощность электродвигателя внутришлифовального узла: 0,75 кВт
• Общая потребляемая мощность: 10 кВА
• Вес станка: ок. 3000 кг

Занимаемая площадь: ок. 3000 мм (Д/Ш/В) 2300 мм (В)
Бесступенчатая регулировка скорости вращения шпинделя и привода заготовки

Модернизированный и полностью отремонтированный круглошлифовальный станок с ЧПУ с новым ПЛК Siemens S7, перемещение стола и подача шлифовального круга осуществляется посредством шарико-винтовой передачи. Дополнительные функции:

- Плавная регулировка подачи по осям X и Z (серводвигатель)

- Плавная регулировка скорости вращения заготовки и шлифовального шпинделя (45 м/с) (привод заготовки оснащен серводвигателем, а привод шлифовального шпинделя — преобразователем частоты)

- Автоматическая компенсация правки
- Отстойник — резервуар для СОЖ (дополнительный бумажный ленточный фильтр)

- Внутреннее шлифовальное приспособление доступно в качестве опции
