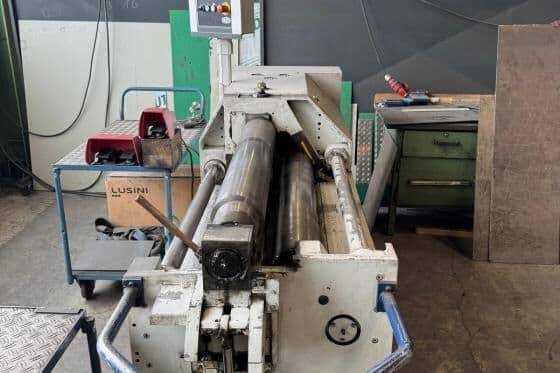

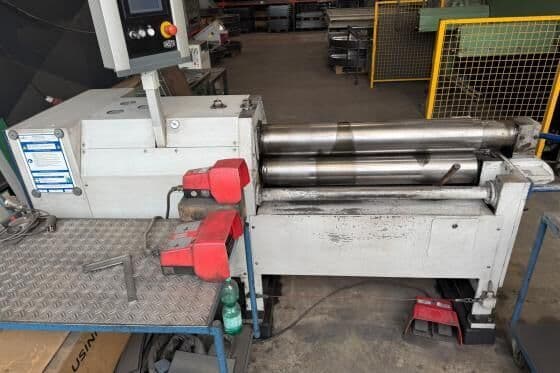

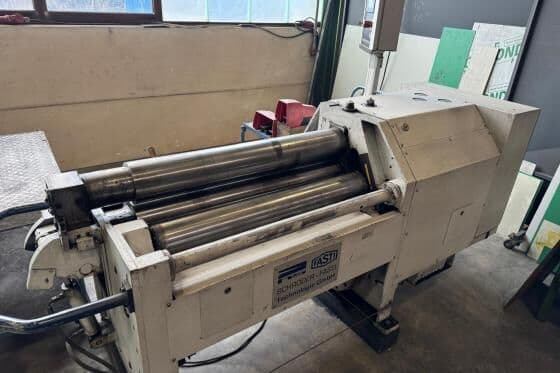

Листогибочный станок Schröder FASTI 136-ID17523

Schröder FASTI 136 — это высококачественный 3-валковый моторный листогибочный (вальцовочный) станок от немецкой группы Schröder Group. Линейка FASTI 136 является «старшим братом» популярной серии 134 и предназначена для работы с более толстыми листами металла.

Благодаря асимметричному расположению валов, станок обеспечивает исключительное качество кругления и позволяет выполнять предварительный гиб края листа.

Ключевые особенности конструкции

• 3-валковая асимметричная система: Позволяет минимизировать прямые участки на концах заготовки и выполнять подгиб кромок.

• Привод: Моторизованный привод верхнего и нижнего валов обеспечивает стабильное втягивание заготовки.

• Регулировка: Настройка нижнего и заднего (гибочного) валов осуществляется вручную с помощью маховиков, оснащенных цифровыми индикаторами положения для высокой повторяемости.

• Система управления: Стандартно комплектуется ножной педалью и блоком управления FM 1R (или опционально CR 80 PLC для автоматизации позиционирования).

• Материалы: Валы изготовлены из высокопрочной стали (прибл. 700 Н/мм²), опционально доступны закаленные и шлифованные валы для работы с нержавеющей сталью.

Характеристики:

• Ширина прокатного стана: 1040 мм
• Плиты для заготовки: 5 x верхний вал Ø: 6,5 мм
• Верхний вал Ø: 160 мм
• Нижний вал Ø: 160 мм
• Примечание: SCHRODER FASTI
• Валы с ребрами жесткости
• Минимальный диаметр заготовки: 200 мм
• Вальцовка: 1,25 x диаметр верхнего валка
• Верхний и нижний валы приводятся в движение
• Прочность валов на растяжение: 700 Н/мм²
• Управление ПЛК CR-80

Основные особенности управления CR 80 SPS: Управление CR 80 предлагает очень удобное и простое в использовании программирование.

В зависимости от программы возможно изготовление изделий с переменным радиусом без следов изгиба. Расчет диаметров при производстве труб осуществляется автоматически.

Позиционирование гибочных колес, подача листа и регулировка заднего валка регулируются частотным преобразователем (только в сочетании с трехвалковым приводом).

Примеры продукции: трубы, глушители, треугольники, квадраты.
