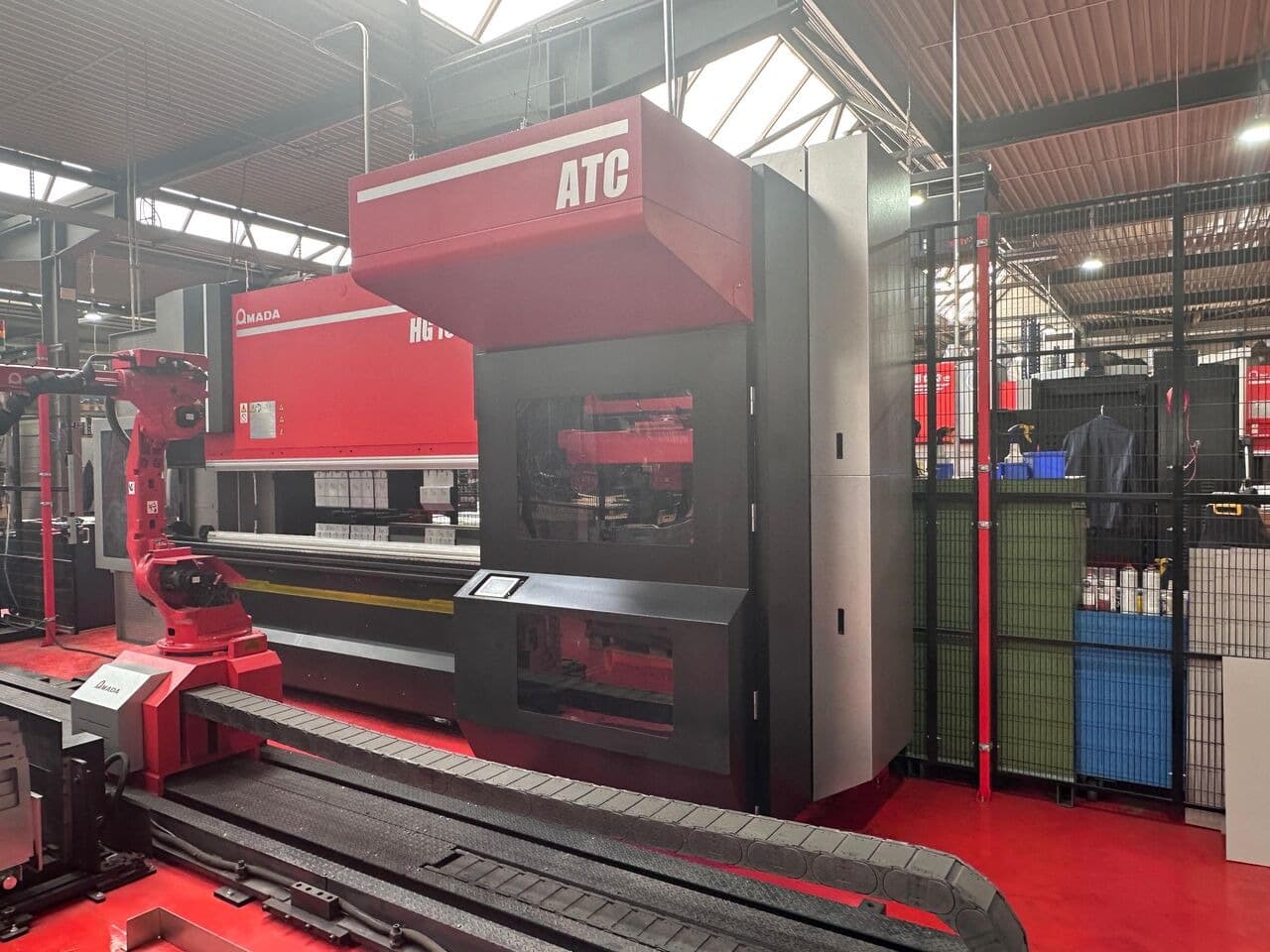

Листогибочный пресс Amada HG 1003 ATC ARs-ID17948

Гибочный пресс Amada HG 1003 ATC ARs

Наработка: около 16 000 часов

Описание

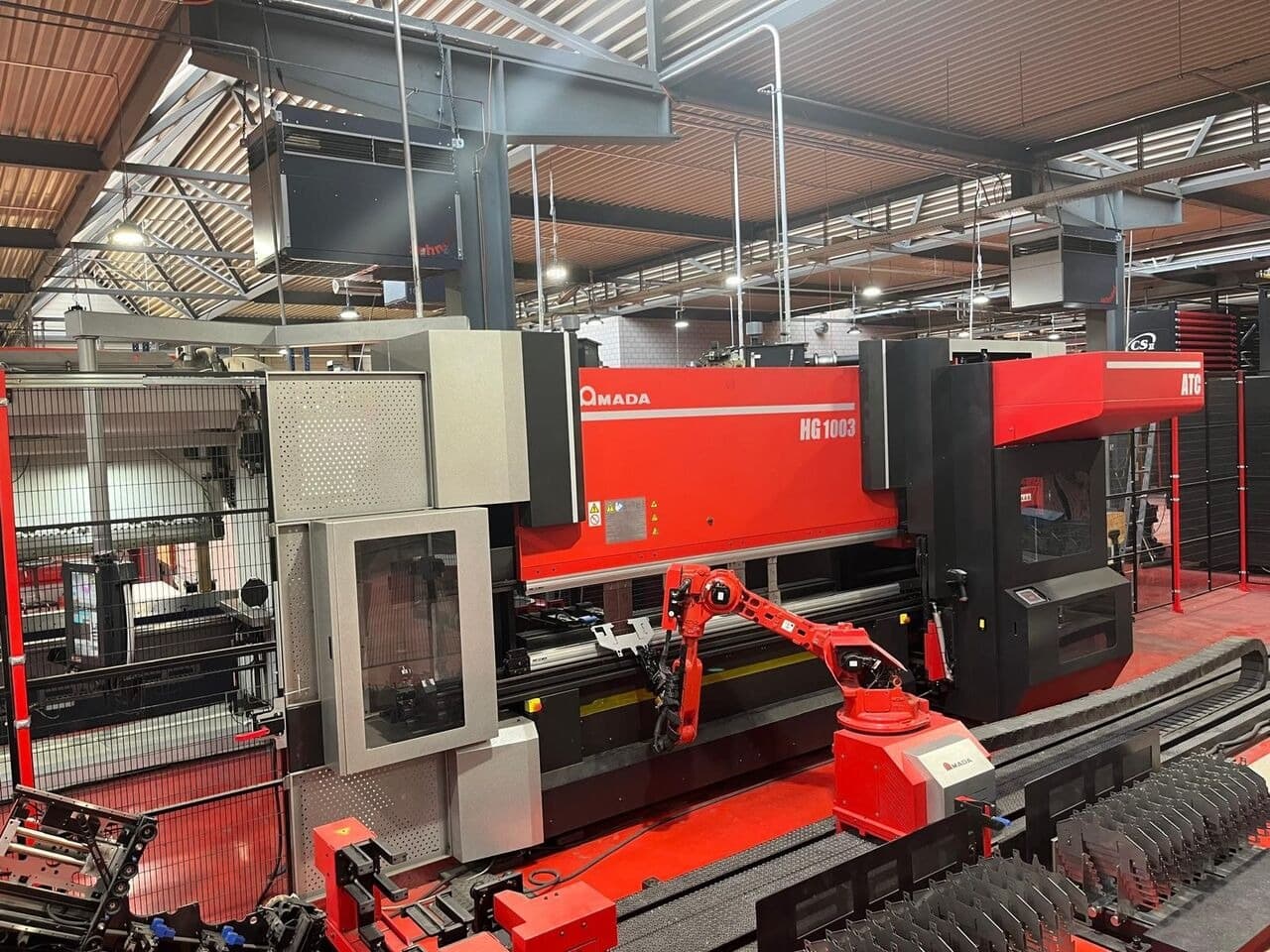

Листогибочный пресс Amada HG 1003
Максимальное усилие прессования 1000 кН
Минимальное регулируемое усилие прессования 40 кН
Длина усилия прессования 3110 мм
Расстояние между рамами 2700 мм
Глубина зева 450 мм
Ход 250 мм
Высота раскрытия 596 мм
Высота стола 984 мм
Скорость приближения 1-200 мм/с
Скорость работы 1-20 мм/с
Скорость возврата 1-250 мм/с
- Гидравлический зажим инструмента AMTSIII S
- Задний упор с тактильными датчиками (потенциометр)
- 6-осевой задний упор с функцией Delta-X для обоих упоров
- Датчики толщины TDS – датчики в приводе прессовой балки для контроля толщины листа
- Система очистки штампа
- Беспроводное устройство измерения угла DIGIPRO-IR с инфракрасным датчиком для подключения к системе управления
- Считыватель штрихкодов в системе управления
- Активный Система измерения углов BI-S с парой датчиков, перемещаемых двигателем
- X-Gauge – боковой измеритель с потенциометром для фиксации бокового положения заготовки

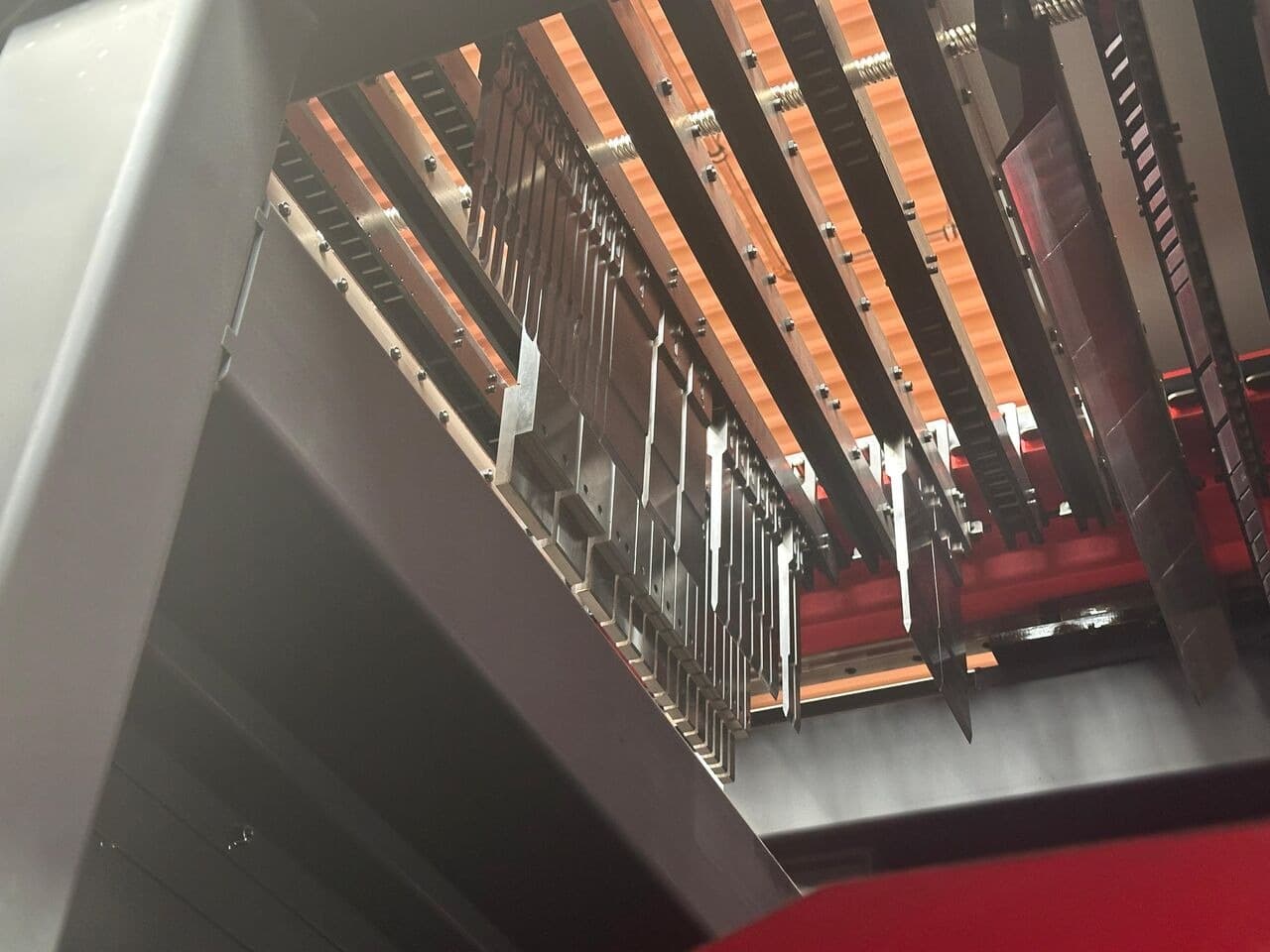

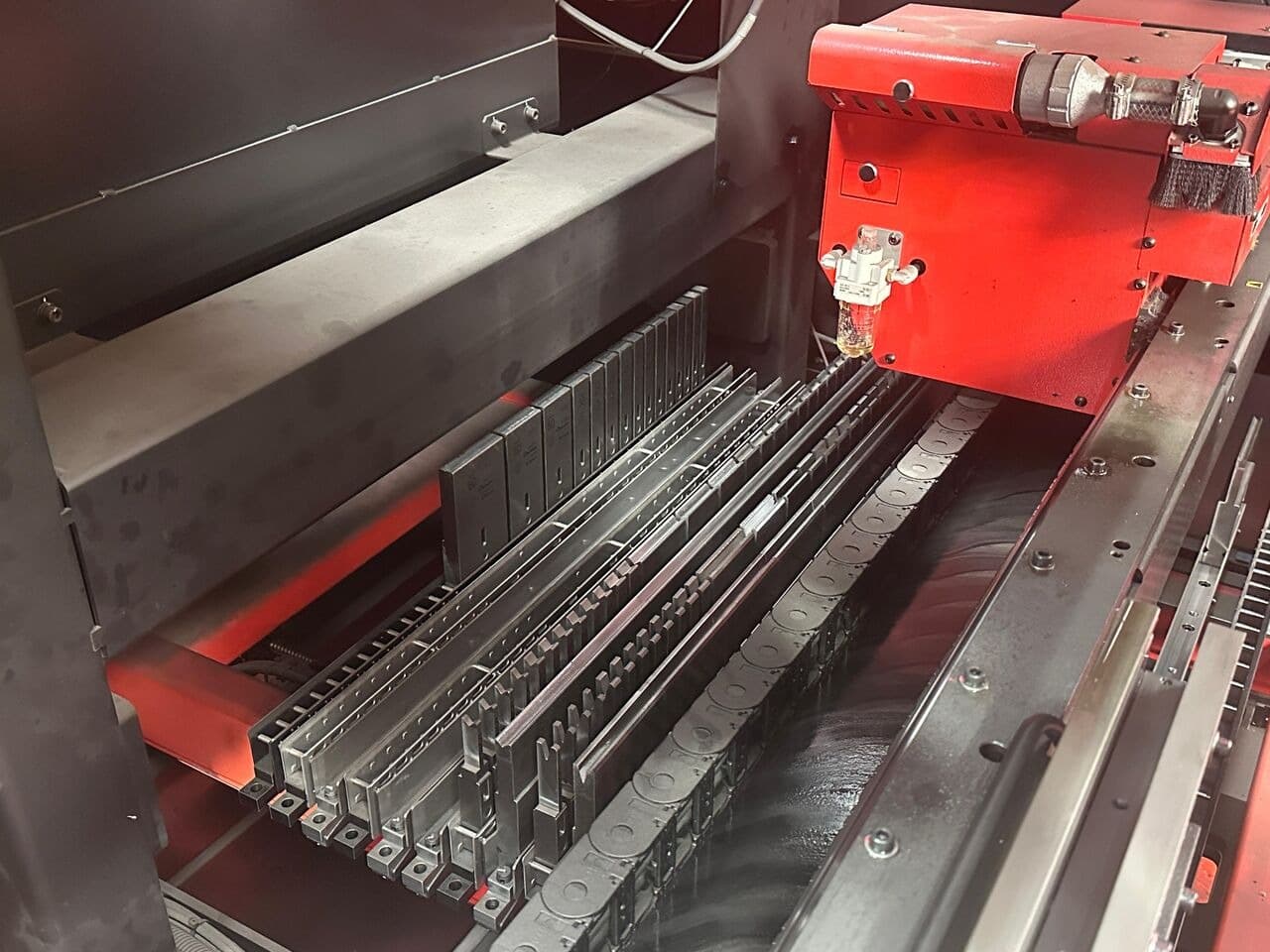

Автоматическая смена инструмента Amada ATC
Автоматическая смена инструмента использует четыре манипулятора для автоматической транспортировки инструментов, необходимых для текущей программы, обеспечивая прямой доступ к широкому выбору инструментов. Манипуляторы с высокой точностью позиционируют инструменты на балке пресса. В сочетании с ATC гидравлическая система зажима обеспечивает надежное удержание инструмента.

15 магазинов для пуансонов
18 магазинов для матриц
Длина инструмента: 800 мм каждый
Система Amada-AMTS IIIS для пуансонов и матриц
Защитная дверь

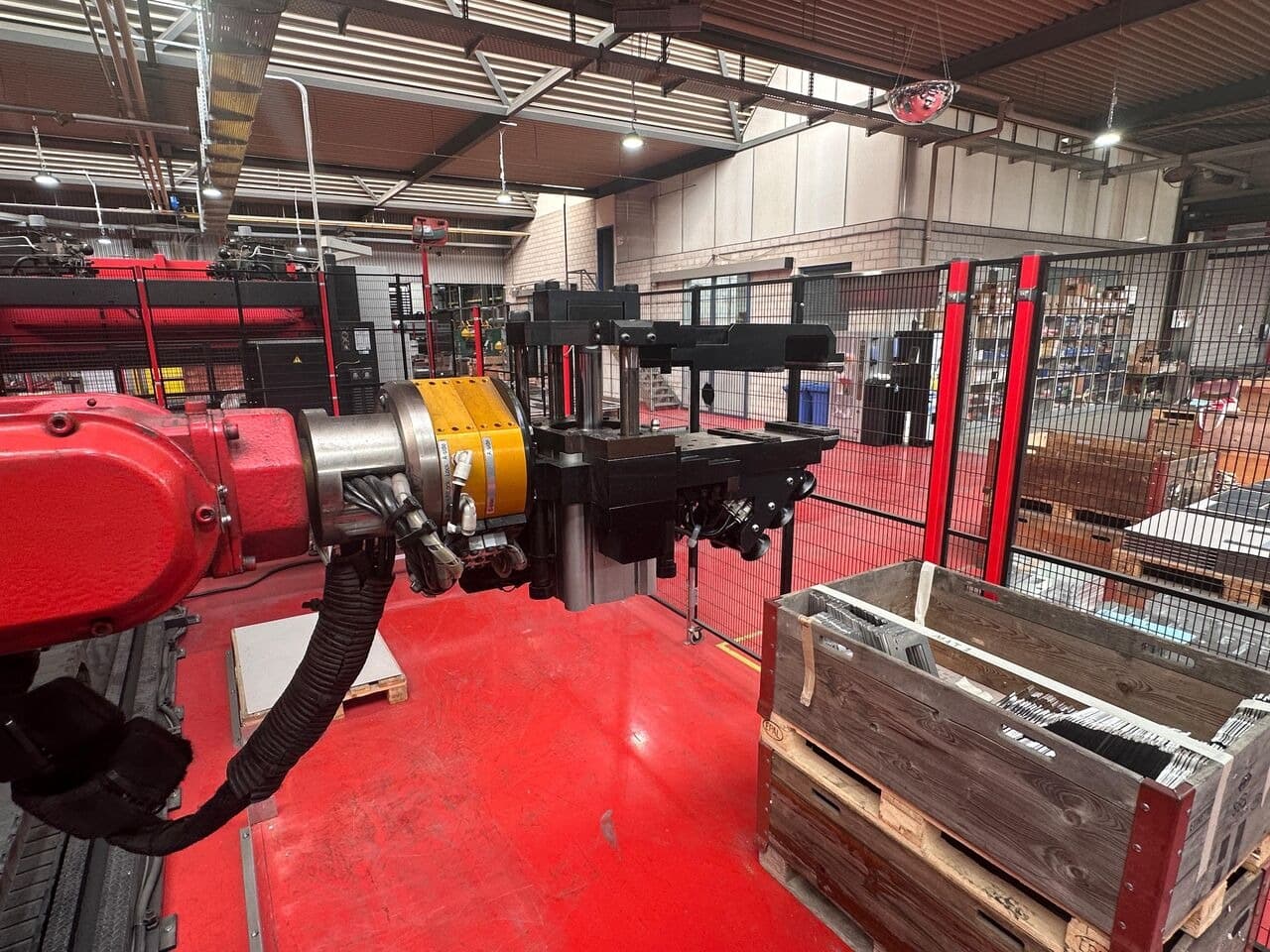

Робот для загрузки и выгрузки HD20P
Максимальная грузоподъемность (включая захват) 20 кг
Количество управляемых осей 6
Размеры заготовки мин./макс. 150x150 / 1000x800 мм
Толщина материала 0,5–6 мм
- 6-осевой робот, включая отдельный контроллер и пульт управления.

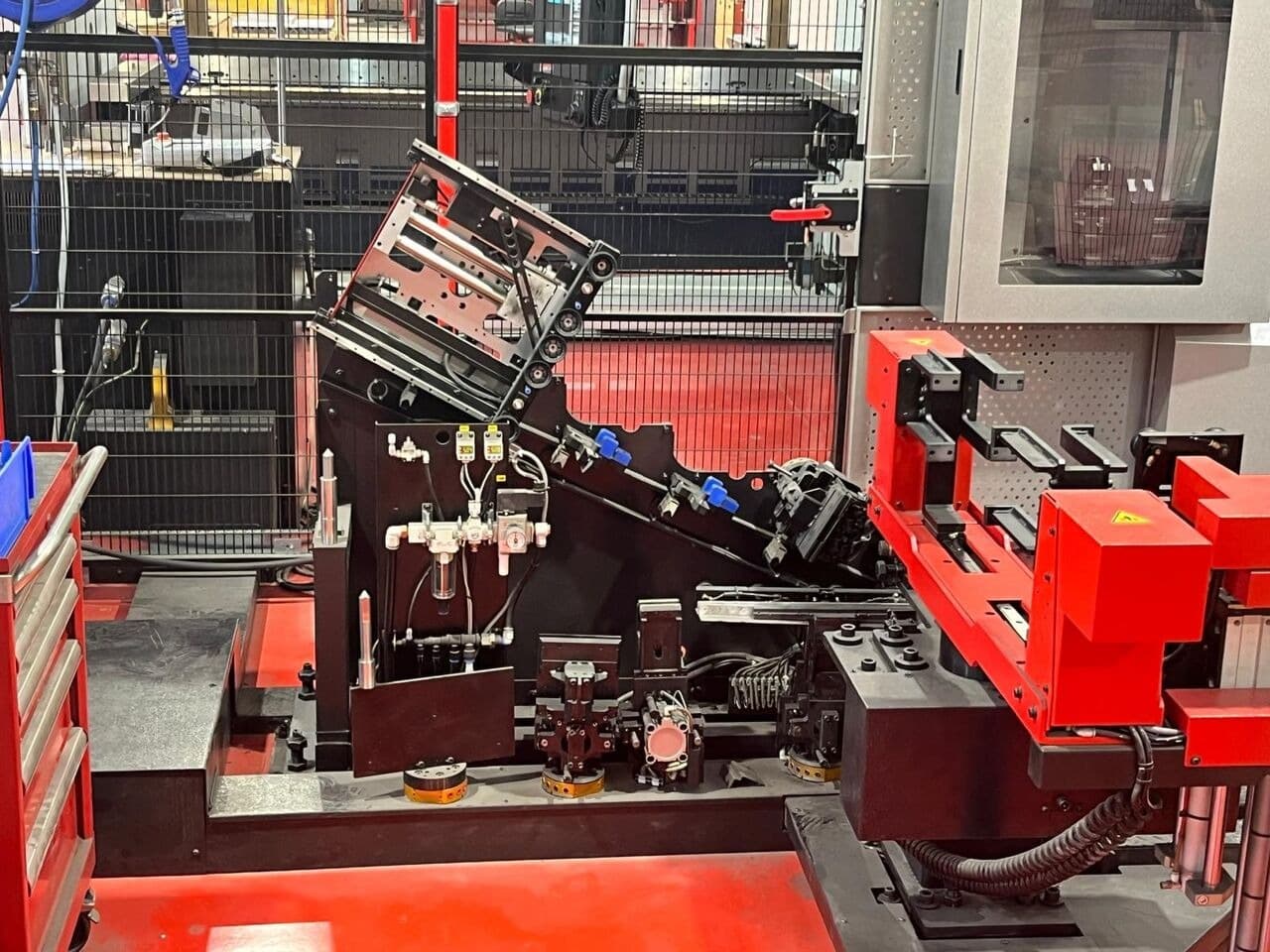

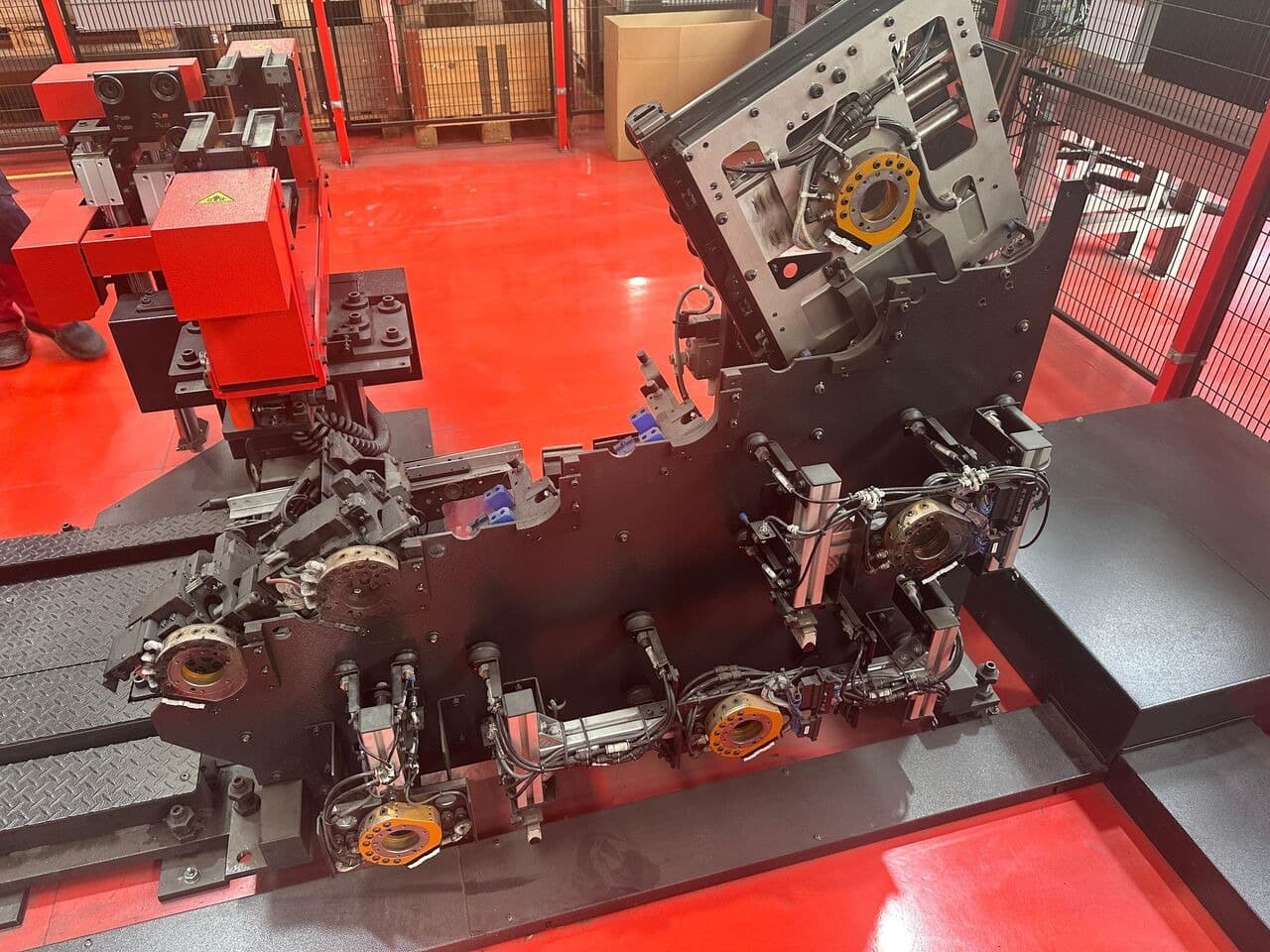

- Автоматическая система смены захватов AGC с возможностью установки до 9 захватов.

- Напольная направляющая для робота, диапазон перемещения 8,8 м.

- 1 комбинированный захват.
- 1-я загрузочная позиция, включающая 2 раздвижных магнита, боковой упор и управление двойным листом.

- Вторая загрузочная позиция, включающая раздвижные магниты и боковой упор.

- Устройство повторного захвата деталей размером до 1000 x 800 мм.

- Интерфейс для конвейерной ленты на стороне разгрузки.

- Устройство для вертикальной загрузки заготовок с операциями формовки.

- Конвейерная лента для разгрузки готовых деталей.

Защитный кожух с электронно запирающимися дверями для ячейки с вертикально расположенной конвейерной лентой.

Габариты:

• Длина 13700 мм
• Ширина 6500 мм
• Высота 3002 мм
