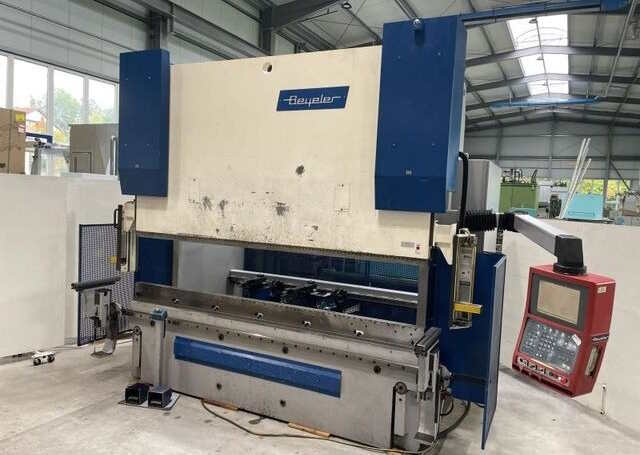

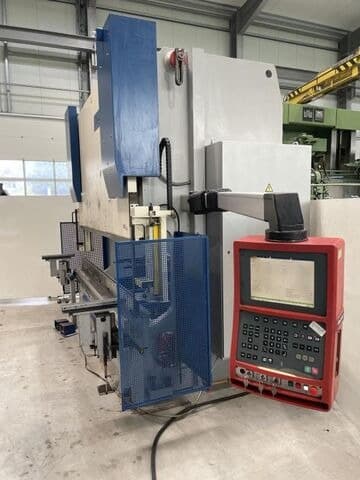

Листогибочный пресс BEYELER - BYSTRONIC PR 8 (2500 kN x 3100 mm)-ID17733

BEYELER - BYSTRONIC PR 8 — это высокотехнологичный гидравлический листогибочный пресс, представляющий собой результат объединения немецкого инженерного опыта компании Beyeler и швейцарских технологий Bystronic. Серия PR (Precision Robot) была флагманской линейкой, ориентированной на максимальную точность и автоматизацию.

Версия 2500 kN x 3100 mm — это мощная машина с усилием 250 тонн и рабочей длиной 3,1 метра.

Технологические особенности

• Система «PR» (Pressure Reference): Уникальная конструкция рамы с системой датчиков давления, которая позволяет станку «чувствовать» сопротивление материала и автоматически корректировать прогиб балки в реальном времени.
• Гидравлическое бомбирование: Фирменная система компенсации прогиба гарантирует идеальный угол гиба по всей длине (3100 мм) без необходимости использования подкладок под матрицу.
• Высокая жесткость: Модели Beyeler всегда отличались массивностью. Вес этого станка значительно выше среднего, что минимизирует деформации рамы под полной нагрузкой в 250 тонн.
• Прецизионные задние упоры: Часто оснащаются 5- или 6-осевыми упорами, что позволяет базировать детали самой сложной геометрической формы.

Описание:

Листогибочный пресс с ЧПУ BEYELER - BYSTRONIC Тип PR 8 (2500 кН x 3100 мм)
Год выпуска 2001
Машина прессования 250 тонн

Рабочая длина 3100 мм
Ход 365 мм
Выступ стойки 410 мм
Зазор между боковыми колоннами 2750 мм
Ширина стола 100 мм, 200 мм с выдвижением стола
Высота стола над полом 840 мм
Задний упор по оси X 620 мм (ход)
Задний упор по оси R 240 мм
Скорость подачи 200 мм/с
Скорость работы 1-10 мм/с
Быстрое перемещение по оси Y 200 мм/с
Перемещение по оси Y 1-10 мм/с
Втягивание по оси Y 135 мм/с
Объем масла около 400 литров
Мощность двигателя 18,5 кВт
Подключаемая нагрузка около 25 кВт
Сетевое подключение 400 вольт, 50 Гц, 50 ампер

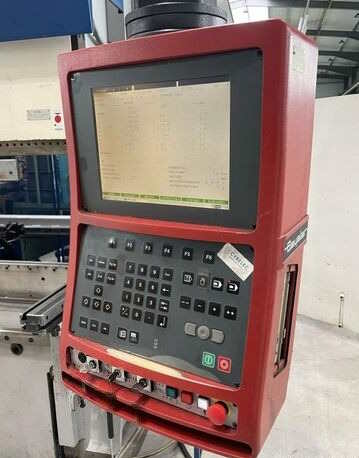

- 8-осевое ЧПУ управление Cybelec DNC 1200 PS/A, X1 + X2 / R1 + R2 / Z1 + Z2

- 2 свободно программируемых упорных пальца, перемещающихся вбок (Z1+Z2)

- Задний упор (ось X 620 мм) с 3 точками упора до максимальной высоты. 1080 мм

- Прижимная балка с сервоклапанами и измерительной системой Y1 и Y2

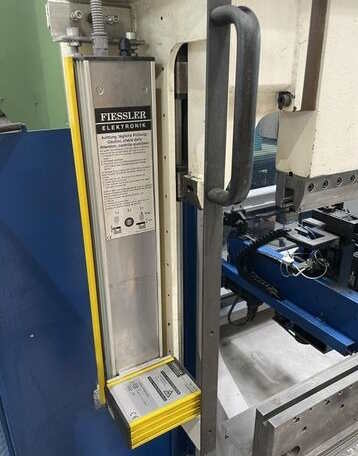

- Световая завеса безопасности FIESSLER AKAS
- Управление с помощью электрического ножного переключателя и/или двухручной панели управления
- Гидравлический зажим инструмента для верхнего инструмента (система TRUMPF) с зажимным пазом 20 мм

- Держатель инструмента для нижнего инструмента, высота 160 мм x ширина 60 мм, с монтажным пазом 14 x 23 мм

- Инструментальная система TRUMPF, без инструментов
Требуемые габариты (Д x Ш x В): 0 x 2500 x 3400 мм
Высота станка: 3350 мм (высота 3400 мм)
Вес: 17000 кг
Хорошее состояние
