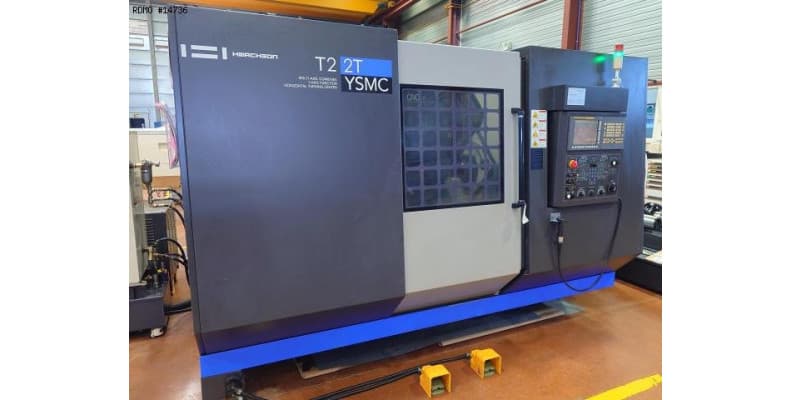

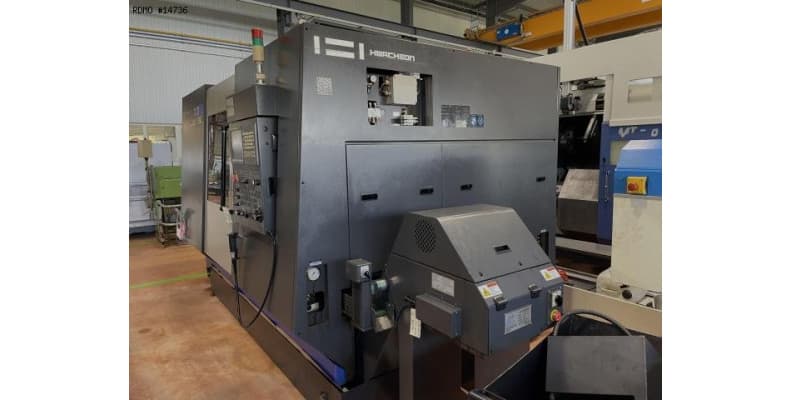

Многоосевой токарно-фрезерный центр HWACHEON T2-2T YSMC (8 осей)-ID17131

Интегрированный многоосевой токарно-фрезерный центр HWACHEON T2-2T YSMC (8 осей) — это высокотехнологичный, многозадачный токарно-фрезерный центр с ЧПУ от южнокорейского производителя Hwacheon, созданный для максимально эффективной и комплексной обработки сложных деталей за одну установку.

Технические характеристики
- Количество шпинделей: 2
- Количество осей: 8
- Количество револьверных головок: 2
ГЛАВНЫЙ ШПИНДЕЛЬ
- Торец шпинделя: A2-6
- Мощность привода шпинделя: 15 [кВт]
- Скорость вращения шпинделя: 5000 [об/мин]
- Макс. диаметр прутка: 65 [мм]
- Макс. диаметр патрона главного шпинделя: 210 [мм]
- Минимальное разрешение по оси C: 0,001 [градуса]
КОНТРШПИНДЕЛЬ
- Торец шпинделя: A2-6
- Мощность привода шпинделя: 15 [кВт]
- Скорость вращения шпинделя: 5000 [об/мин]
- Макс. диаметр прутка: 65 [мм]
- Макс. Диаметр патрона главного шпинделя: 210 [мм]
- Минимальное разрешение по оси C: 0,001 [градуса]
- Ход: 550 [мм]

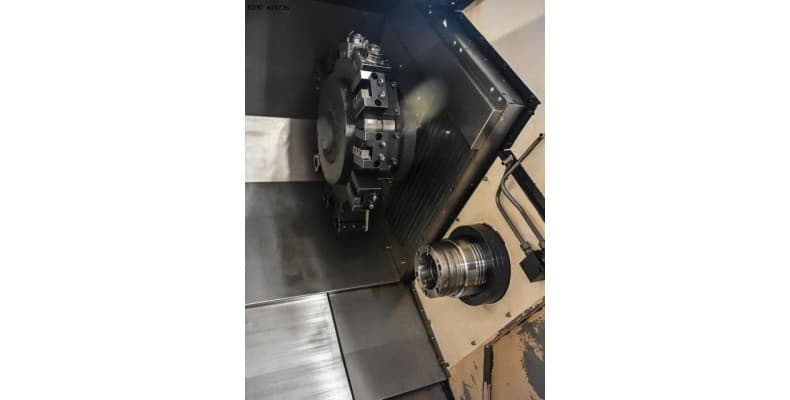

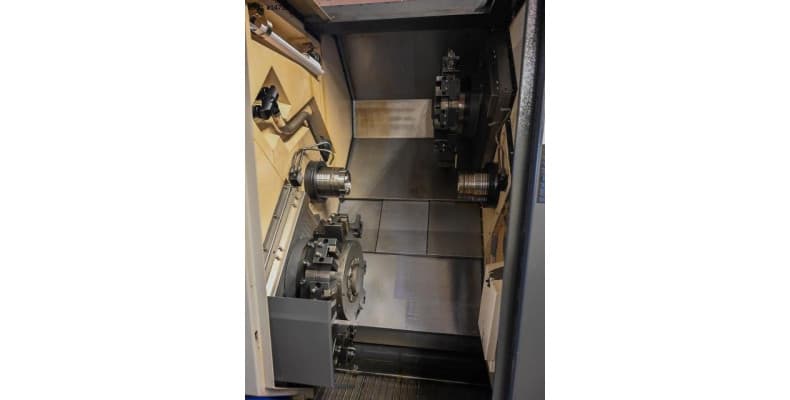

ПРАВАЯ ВЕРХНЯЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
- Количество позиций: 12
- Количество моторизованных позиций: 12
- Перемещение по осям X/Z: 245 x 520 [мм]
- Перемещение по осям Y: ±50 [мм]
- Скорость вращения приводного инструмента: 6000 [об/мин]
- Мощность приводного инструмента: 7,5 [кВт]
ЛЕВАЯ НИЖНЯЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
- Количество позиций: 12
- Количество моторизованных позиций: 12
- Перемещение по осям X/Z: 210 x 520 [мм]
- Перемещение по осям Y: ±50 [мм]
- Скорость вращения приводного инструмента: 6000 [об/мин]
- Мощность приводного инструмента: 7,5 [кВт]
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРОПИТАНИЕ
- Общая мощность привода: 85 [кВА]
ВЕС И ГАБАРИТЫ
- Необходимое пространство: 5000 x 3500 [мм]
- Высота станка: 2500 [мм]
- Вес станка: 9500 [кг]
МОТОЧАСЫ РАБОТЫ
- Наработка: 5811 [бар]
Принадлежности

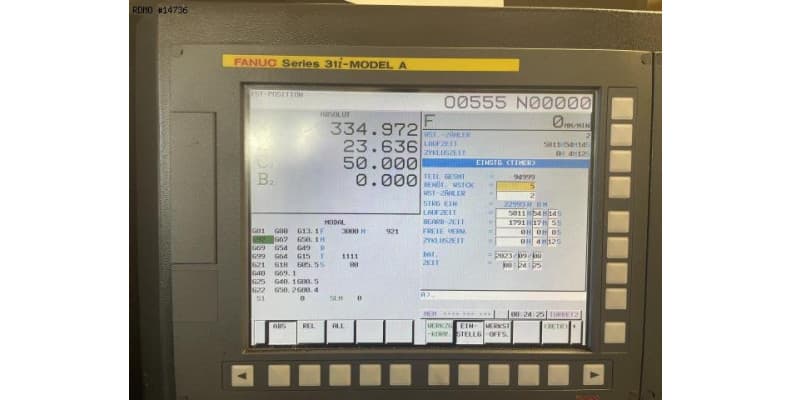

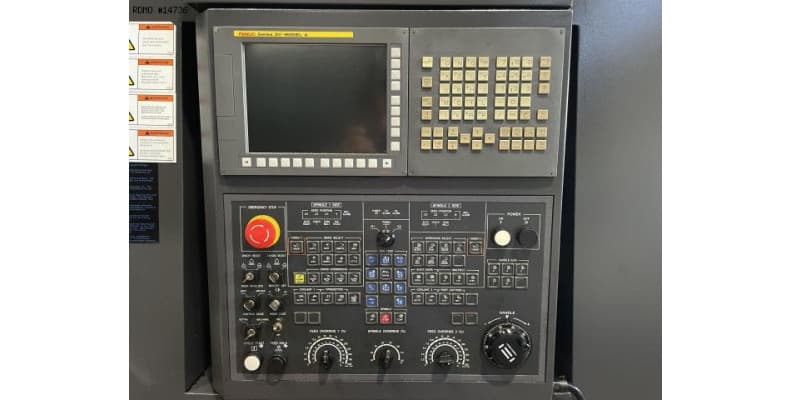

- Система управления: Fanuc 31i-Model A
- Электронный маховик
- Трехцветная лампа состояния
- Бак СОЖ

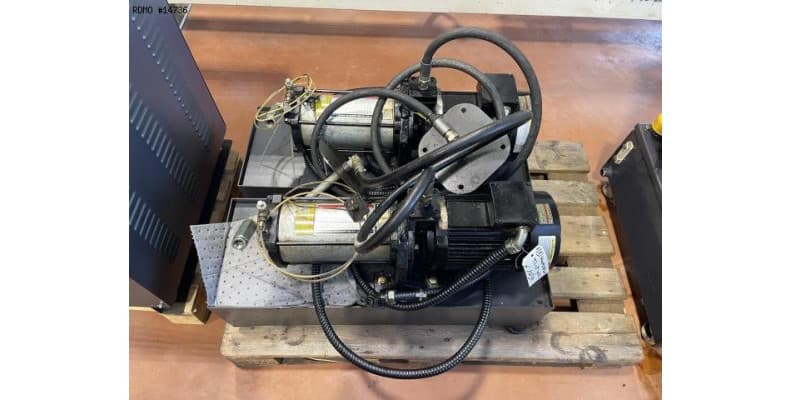

* с насосом высокого давления: 2 x 15 [бар]
* с охлаждением СОЖ
- Транспортер стружки: Правый
- Удаление деталей
- Транспортер деталей

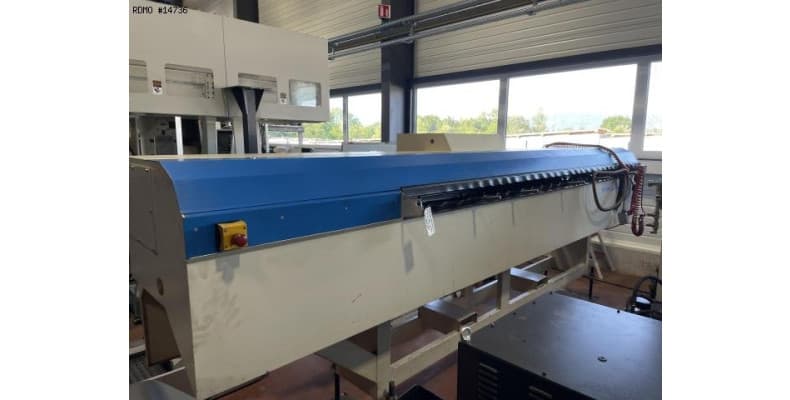

- Магазин прутков: IRCO SIMAG 70.1
- Измерительное устройство для инструмента

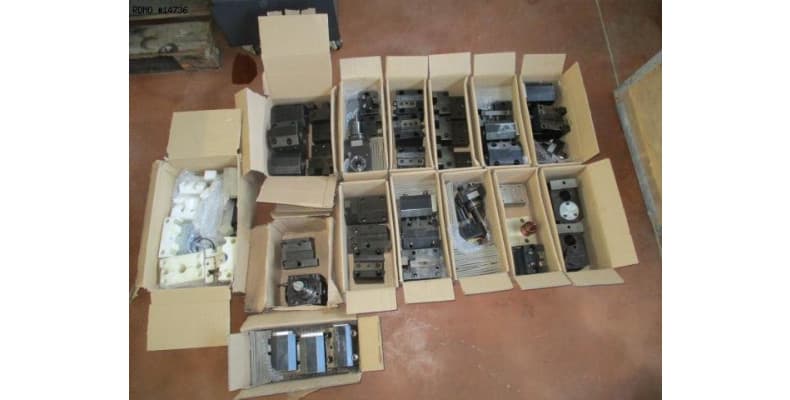

- Количество приводных резцедержателей: Радиальные резцедержатели x3 / Осевые резцедержатели x2
- Количество фиксированных резцедержателей: См. фото
- Цанговый патрон: 2 x HAINBUCH
