Многошпиндельный токарный автомат с ЧПУ Index MS 22 C-ID17468

Производитель: INDEX

Модель: MS 22 C

Год выпуска: 2011

Описание

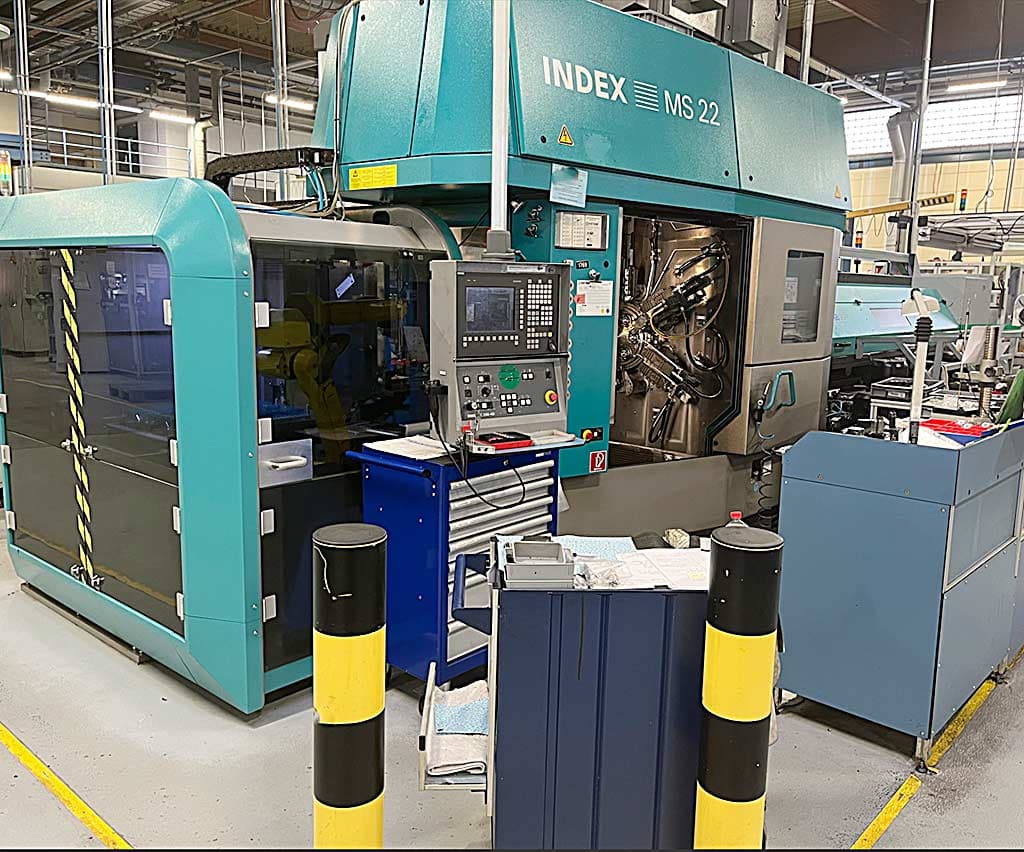

INDEX MS 22 C — это высокоскоростной, высокопроизводительный, многошпиндельный токарный автомат с ЧПУ (CNC Multi-Spindle Automatic Lathe), произведенный немецкой компанией INDEX-Werke GmbH & Co. KG Hahn & Tessky. Этот станок является одним из флагманов в области массового производства сложных токарных деталей.

Тип станка: Многошпиндельный токарный автомат с ЧПУ, работающий по принципу карусели (Transfer Principle).
Производитель: INDEX-Werke (Германия) — ведущий мировой специалист по токарным автоматам и многошпиндельным станкам, известный своей надежностью и инновациями.
Назначение: Сверхвысокоскоростное и массовое производство сложных деталей, требующих множества последовательных токарных, сверлильных и фрезерных операций. Идеально подходит для:
- Автомобильной промышленности (детали инжекторов, клапаны)
- Гидравлики и пневматики
- Производства арматуры.
Индексы в названии (MS 22 C):
- MS (Multi-Spindle): Обозначение серии многошпиндельных автоматов.
- 22: Указывает на максимальный диаметр обрабатываемого прутка (22 мм).
- C: Обозначает конкретную серию или поколение (в данном случае, современное C-поколение).

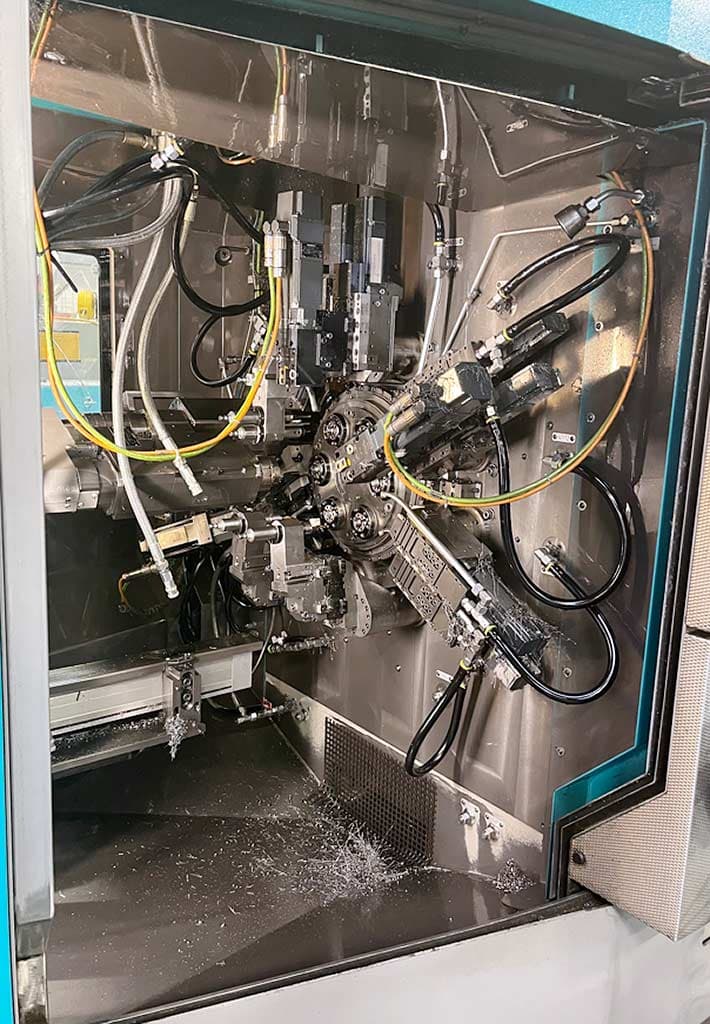

Принцип работы: Станок имеет шесть (или восемь) независимо управляемых шпинделей, которые вращаются по кругу (как карусель).
- В каждой позиции (станции) обрабатывающий инструмент (суппорт) выполняет только одну или две операции.
- После завершения операции карусель быстро поворачивается на следующую позицию.
- Время цикла определяется только временем самой длинной операции.

Технологии ЧПУ: Каждая обрабатывающая станция оснащена независимыми осями ЧПУ, что позволяет выполнять точение, сверление, нарезание резьбы и, что критически важно, фрезерование и обработку приводным инструментом (например, для эксцентрических отверстий) на всех станциях.
Высокая производительность: Фактически, шесть станков работают одновременно на одном корпусе, что обеспечивает самое низкое время цикла на одну деталь в отрасли.

Описание

Скорость вращения шпинделя: 10 000 об/мин,
мощность главного шпинделя: 8,7 кВт/15 кВт,
максимальный диаметр заготовок: 22 мм,
количество позиций инструмента: 10,
ход по осям X/Z: 62 мм/85 мм,
ход по оси Y: +/-12 мм,
максимальный диаметр зажима: 22 мм,
габаритные размеры станка по осям X/Y/Z: приблизительно 3350 мм/1850 мм/2900 мм,
вес: приблизительно 6000 кг,
система управления: Siemens 840C.

В комплект входят
