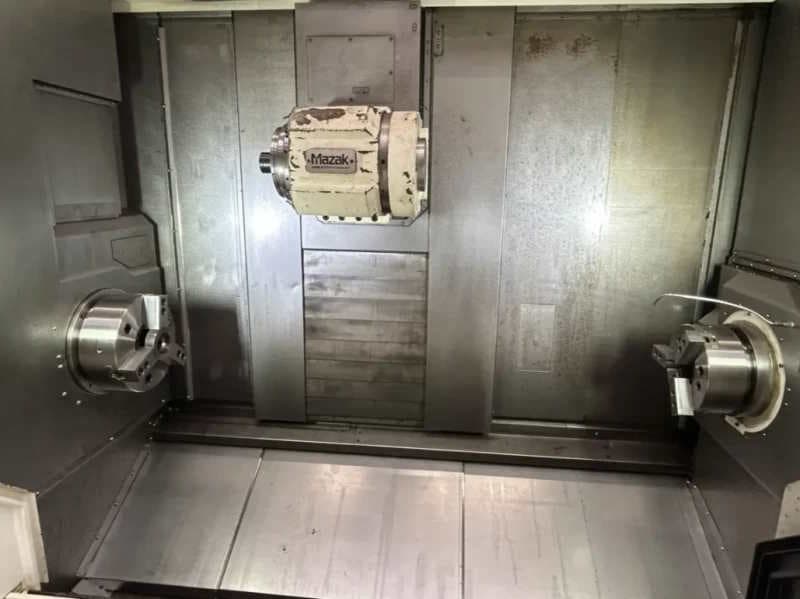

Многозадачный токарно-фрезерный центр Mazak Integrex I 450H-S X 1500-ID17507

Mazak Integrex i-450H S X 1500 — это передовой многозадачный токарно-фрезерный центр (Multitasking Machine) последнего поколения от японской корпорации Yamazaki Mazak. Станок воплощает концепцию DONE IN ONE®, позволяя выполнять полную обработку сложнейших деталей из заготовки до готового изделия на одном станке за один установ.

Серия i-H — это новейшая итерация линейки Integrex, отличающаяся повышенной жесткостью, улучшенной эргономикой и глубокой интеграцией систем ИИ для автоматизации.

Ключевые особенности и конфигурация

Расшифровка индекса модели раскрывает её основные возможности:

• i-450H: Базовая модель новой серии с увеличенной рабочей зоной. Буква H указывает на новую архитектуру, оптимизированную для автоматизации и высокопроизводительного фрезерования.

• S (Second Spindle): Наличие полноценного противошпинделя. Это позволяет автоматически передавать деталь с главного шпинделя на второй для обработки тыльной стороны без участия оператора.

• X 1500: Указывает на увеличенное расстояние между центрами (РМЦ), обеспечивающее максимальную длину обработки около 1500 мм.

• Ось B: Полноценная фрезерная голова с инструментальным шпинделем, способная наклоняться в диапазоне 240 градусов. Это превращает станок в полноценный 5-осевой обрабатывающий центр.

Описание станка и оборудование

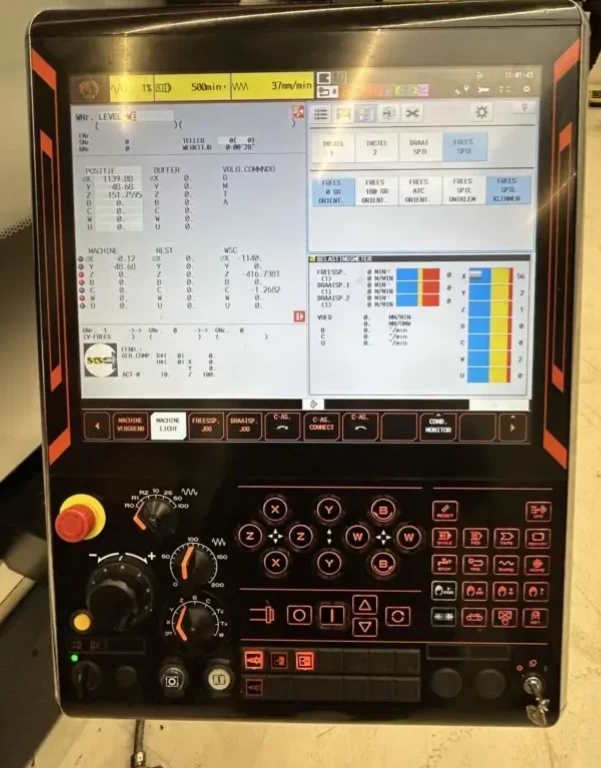

• Система управления: Mazatrol Smooth AI
• Макс. диаметр обработки: 670 мм
• Макс. Длина токарной обработки: 1519 мм
• Диаметр отверстия шпинделя: 102 мм
• Конус шпинделя (главный шпиндель): A2-11
• Конус шпинделя (вспомогательный шпиндель): A2-8
• Скорость вращения шпинделя (главный шпиндель): 35 - 3300 об/мин
• Скорость вращения вспомогательного шпинделя: 4000 об/мин
• Скорость вращения фрезерной головки: 12000 об/мин
• Перемещение по оси X: 695 мм (+570 / -125)
• Перемещение по оси Y: 300 мм
• Перемещение по оси Z: 1585 мм
• Перемещение по оси B: -30° / +210°
• Индексирование по оси C: 0,0001°
• Конус инструмента: Capto C6
• Инструменты. Емкость инструментального магазина: 112

Подробные характеристики

• Версия управления: Mazatrol Smooth AI
• Длина токарной обработки: 1519 мм
• Диаметр токарной обработки: 670 мм
• Конус шпинделя: A 2-11 JIS A-2 / ASA
• Скорость вращения: 3300 об/мин
• Ось X: 695 мм
• Ось Z: 1585 мм
• Ось Y: 300 мм
• Ось B: Да
• Количество осей Y: 1
• Количество осей C: 2
• Дополнительный шпиндель: Да
• Скорость вращения фрезерного шпинделя: 12000 об/мин
• Конус шпинделя: Capto C6
• Количество позиций в инструментальном магазине: 112
• Состояние и размеры
• Состояние: Видимое
• Состояние: Хорошее
• Длина: 8150 мм
• Ширина: 2700 мм
• Высота: 2715 мм
• Вес станка: 17950 кг
