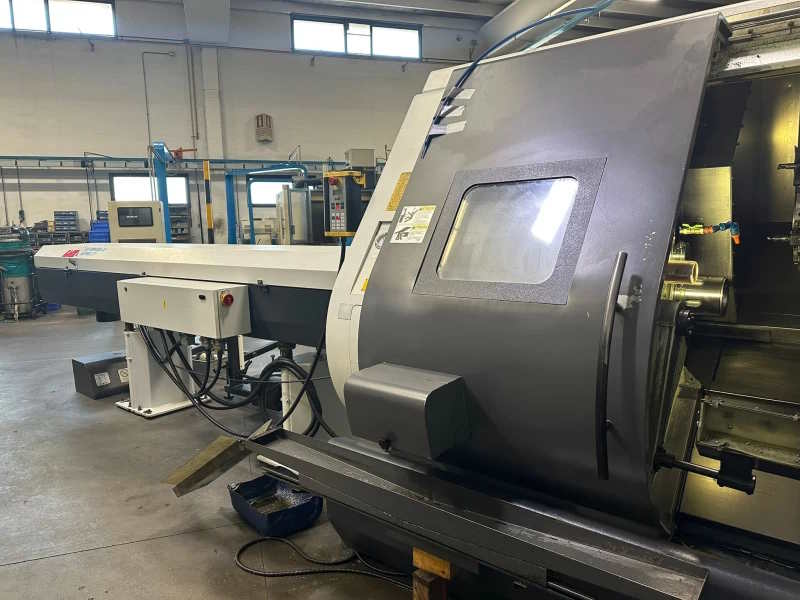

Многозадачный токарно-фрезерный центр Nakamura Super NTJ-ID17505

Производитель: Nakamura
Модель: Super NTJ
Год выпуска: 2003
Цена: 56 000 EUR

Описание

Nakamura-Tome Super NTJ — это высокотехнологичный многозадачный токарно-фрезерный центр (Multitasking Turning Center) японского производства. Модель Super NTJ уникальна тем, что оснащена поворотной револьверной головкой с осью B, что делает её гибридом между классическим токарным станком и 5-осевым обрабатывающим центром.

На вторичном рынке эта модель часто предлагается в комплекте с барфидером (Stangenlademagazin), что превращает её в полностью автоматизированную ячейку для серийного производства.

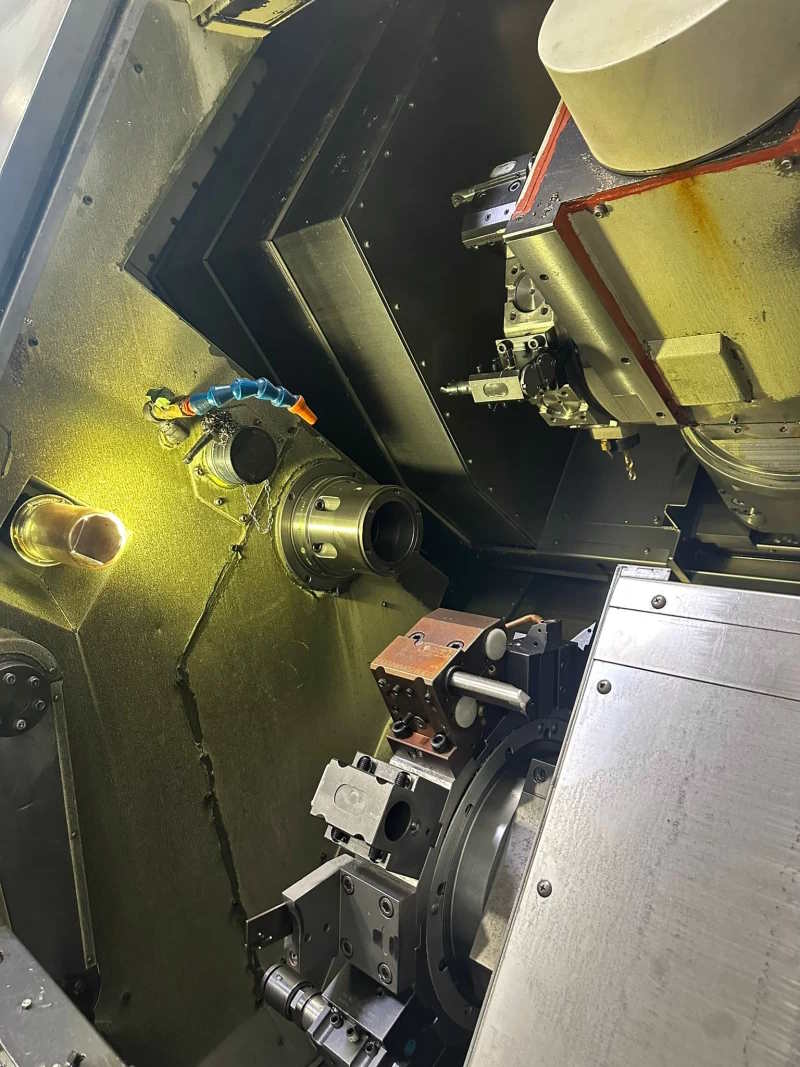

Тип станка: Многозадачный центр с двумя шпинделями и поворотной головкой (B-axis Turret).

Производитель: Nakamura-Tome (Япония) — лидер в сегменте высокосложной токарной обработки.

Главная фишка (Ось B): Верхняя револьверная головка может поворачиваться на угол  91 градус.

Это позволяет:

  • Выполнять наклонное сверление и фрезерование под любым углом.

  • Использовать один и тот же инструмент для точения как на главном, так и на противошпинделе.

  • Обрабатывать сложные контуры, которые обычно требуют полноценного 5-осевого фрезерного станка.

Описание станка и оборудование

  • ЧПУ: Fanuc 18i TB
  • Максимальный диаметр токарной обработки: 190 мм
  • Максимальная длина токарной обработки: 620 мм
  • Максимальный диаметр обрабатываемого прутка: 65 мм
  • Перемещение по осям
  • Ось X1: 345 мм
  • Ось X2: 167,5 мм
  • Ось Z1: 1240 мм
  • Ось Z2: 685 мм
  • Ось Y: 90 мм (+/- 45 мм)
  • Угол поворота оси B: 182°
  • Скорость вращения шпинделя: 6000 об/мин
  • Конус шпинделя: A2-5
  • Мощность двигателя шпинделя: 11/15 кВт
  • Скорость вращения вспомогательного шпинделя: 5000 об/мин
  • Мощность вспомогательного шпинделя: 7,5/11 кВт

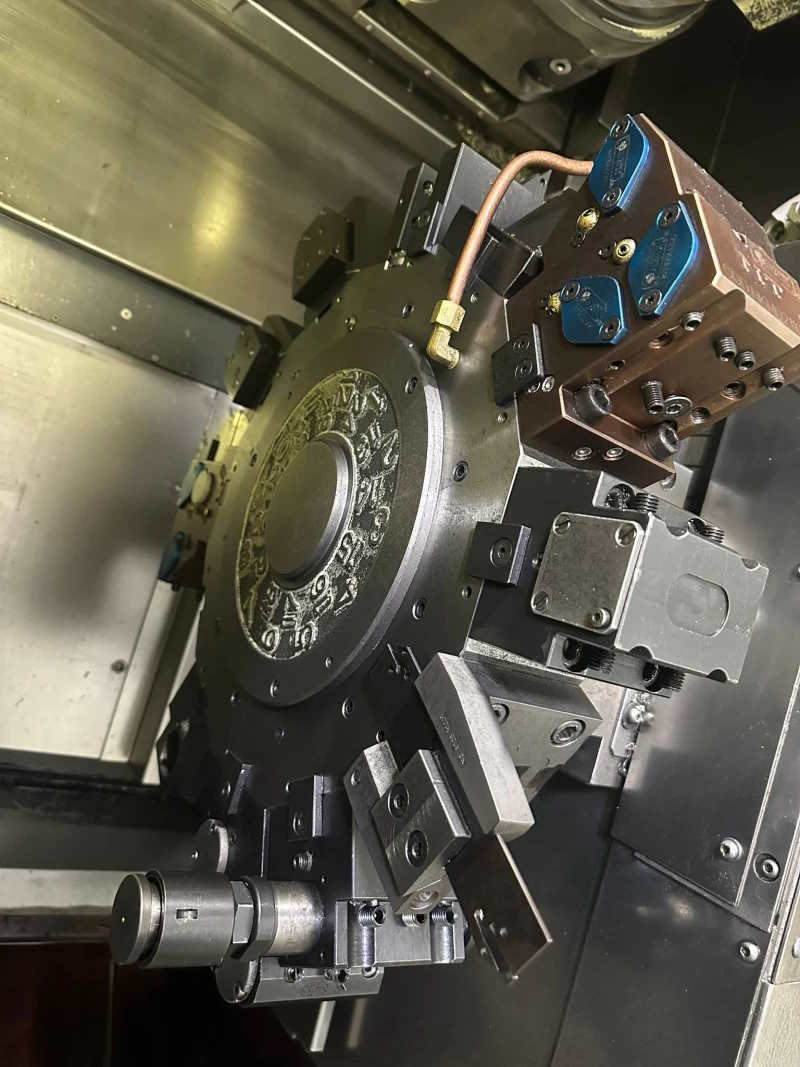

  • Количество револьверных головок: 2
  • Количество моторизованных инструментов: 19
  • Конвейер для стружки
  • Год выпуска: 2003
  • Подробные характеристики
  • Система управления: Fanuc
  • Версия системы управления: 18i TB
  • Ось Y: 90 мм
  • Длина токарной обработки: 620 мм
  • Диаметр токарной обработки: 190 мм
  • Диаметр шпинделя: 65 мм
  • Конус шпинделя: 5 JIS A-2 / ASA
  • Скорость вращения: 5000 об/мин
  • Мощность шпинделя: 15 кВт
  • Ось X: 345 мм
  • Ось Z: 1240 мм
  • Конвейер стружки: Да
  • Предварительная настройка: Да
  • Количество инструментальных станций: 2
  • Количество приводных инструментов: 19
  • Количество осей Y: 1
  • Количество осей C: 2

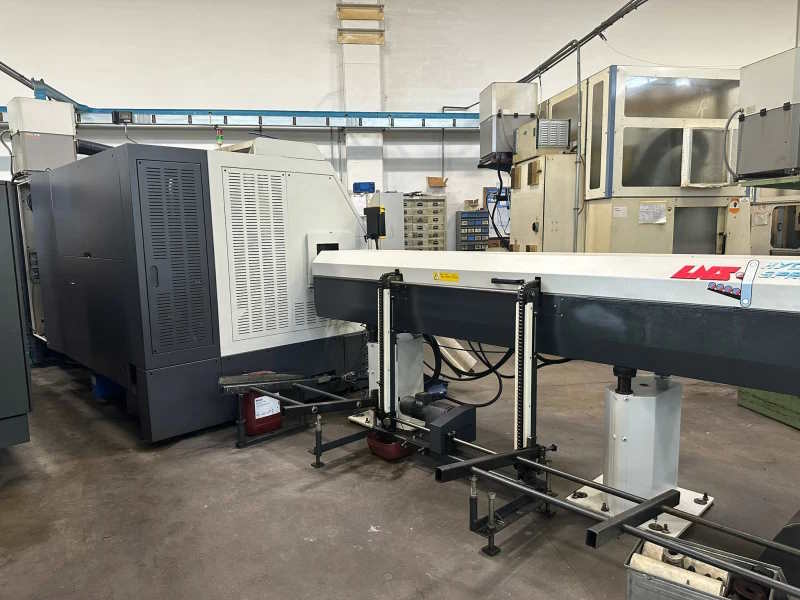

  • Подача прутка: LNS Sprint
  • Вспомогательный шпиндель: Да
