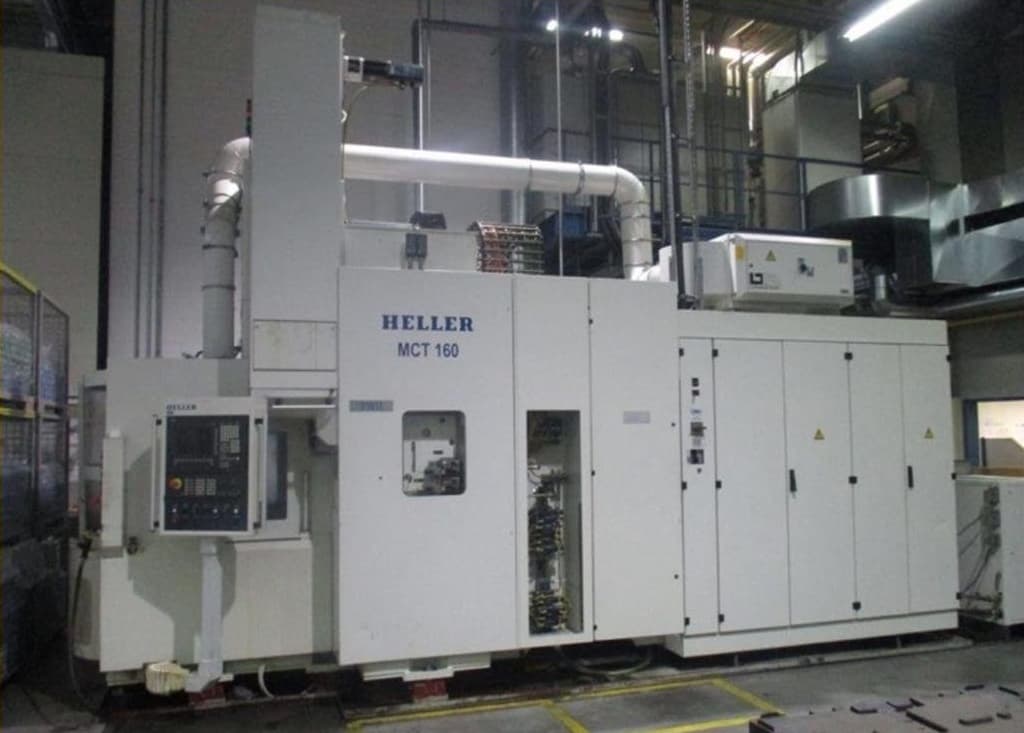

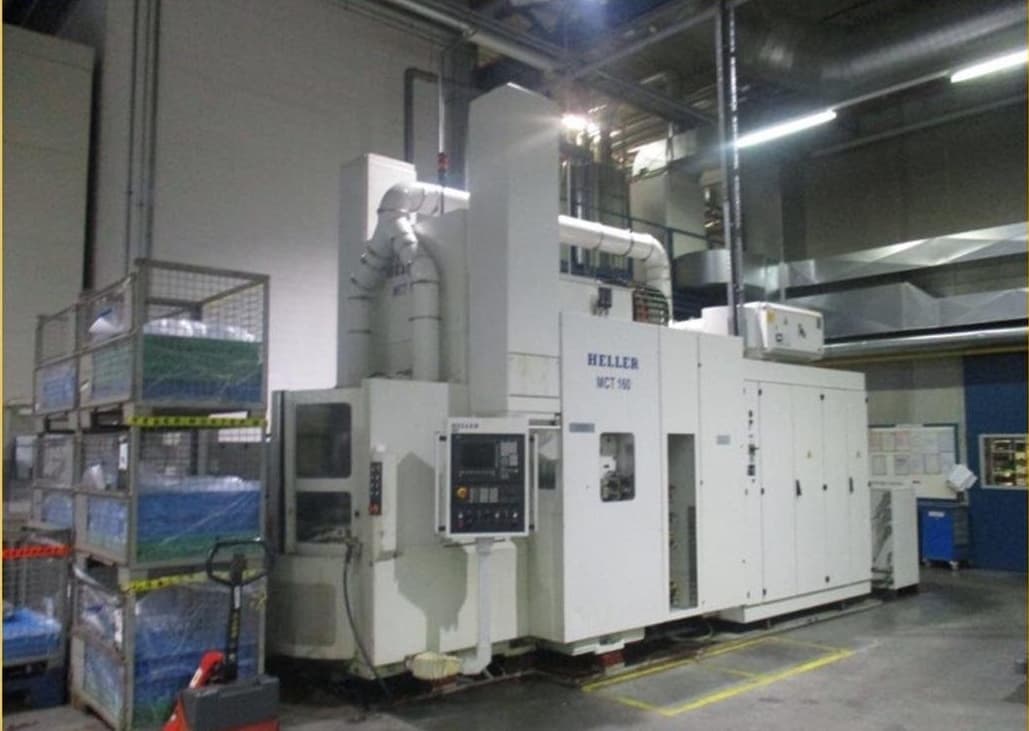

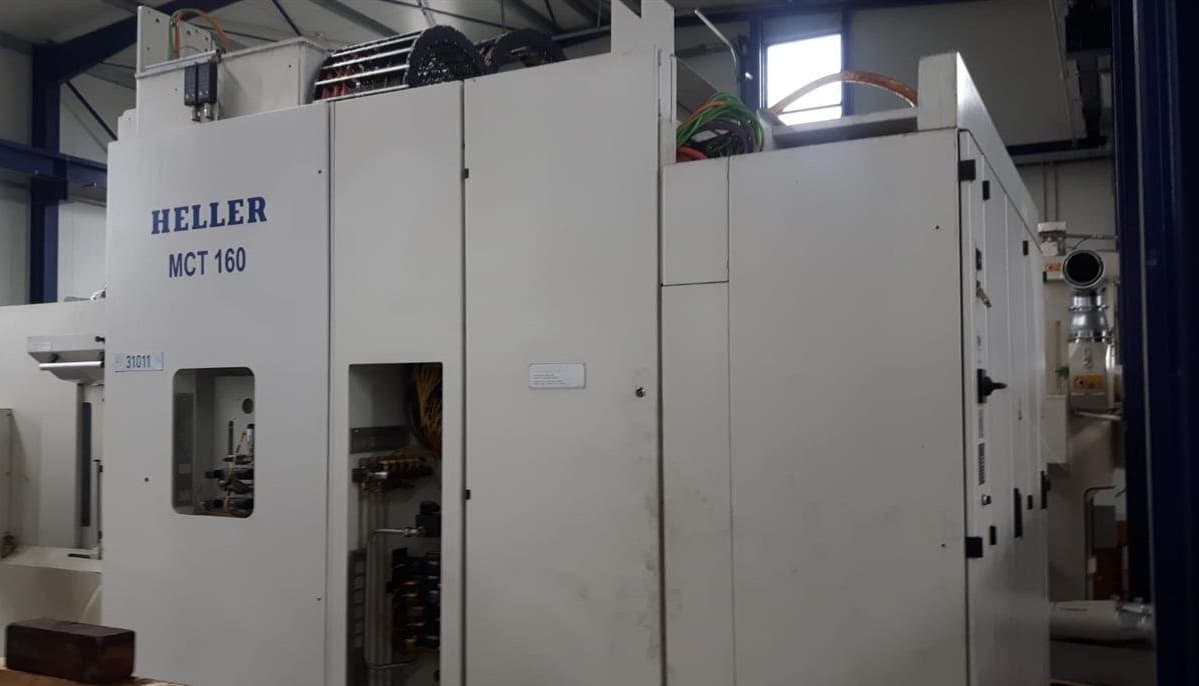

Обрабатывающий центр - горизонтальный HELLER MCT160-ID17514

HELLER MCT 160   - Это высокопроизводительный горизонтальный обрабатывающий центр, предназначенный для фрезерной и токарной обработки в рамках одного цикла. Модель входит в инновационную линейку MCT (Mill-Turn), сочетающую возможности мощного фрезерного центра и токарного станка.



Тип станка: Горизонтальный 5-осевой обрабатывающий центр с функцией точения.

Рабочая зона:

X (продольный): Около 630 – 800 мм.

Y (вертикальный): Около 630 – 800 мм.

Z (поперечный): Около 630 – 800 мм.

Размер паллеты: 400 x 400 мм или 500 x 500 мм.

Грузоподъемность: До 500 – 800 кг.

Ключевые особенности и преимущества:

1. Функция Mill-Turn (Точение + Фрезерование): Главной особенностью является высокоскоростной поворотный стол (ось B/C), который может вращаться со скоростью, достаточной для полноценных токарных операций. Это позволяет обрабатывать сложные детали (например, корпуса турбин или насосов) полностью за один установ.

2. Горизонтальная компоновка: Обеспечивает идеальный свободный сход стружки, что критически важно для автоматизированного серийного производства и предотвращает повреждение инструмента и заготовки.

3. Кинематика: Станок оснащен поворотной фрезерной головкой (5-я ось), что позволяет выполнять сложную пространственную обработку под любыми углами.

4. Система смены паллет: Как правило, станок оснащен устройством автоматической смены паллет (APC), что позволяет загружать новую заготовку во время работы станка, минимизируя простои.

5. Жесткость конструкции: Традиционная для HELLER массивная станина обеспечивает высокую стабильность при тяжелых режимах резания, что позволяет обрабатывать труднообрабатываемые материалы (титан, жаропрочные стали).

Характеристики:

• Ход по оси X: 450 мм
• Ход по оси Y: 450 мм
• Ход по оси Z: 450 мм
• Приблизительный вес станка: 14 т
• Размер паллеты: 320 x 320 мм
• Количество шпинделей: 2
• Двухшпиндельный 4-осевой горизонтальный обрабатывающий центр
• 4 станочные плиты
• Контактный датчик Renishaw
• Система управления Siemens Sinumerik 840D
• Рабочая зона (X/Y/Z): 450 x 450 x 450 мм
• Максимальная нагрузка на паллету/стол: 300 кг
• Ускорение: 10 м/с²
• Быстрое перемещение: 60 м/мин
• Время обработки стружки: 2,6 с
• Максимальная высота заготовки: 700 мм
• Держатель инструмента: HSK 63
• Положения инструмента: 2 x 60
• Шпиндель инструмента: 10 000 об/мин, 95 Нм
• Увеличение скорости до 18 000 мин⁻¹
• Инфракрасный приемник для контактного датчика
• Производитель: Renishaw VAF72A0P
• Магазин инструмента на 60 позиций
• Панель управления на станции настройки заготовки
• Панель управления на станции настройки инструмента
• Станции настройки заготовки с ручным вращением
• с гидравлическим зажимом заготовки 60 бар
• Пневматическое управление поддержкой на станциях настройки заготовки
• Автоматическая распашная дверь
• Увеличенный уровень охлаждающей жидкости 70 бар / 1500 л /
• Охладитель охлаждающей жидкости VF 250
• Продувка рабочей камеры, удаление эмульсионного тумана
• Roto-Clear
• Автоматическая последовательность настройки
• Автоматическая последовательность разборки
• Запись времени работы и количества
• Индикатор состояния (3 цвета), модем для удаленной диагностики, подсветка шкафа управления
