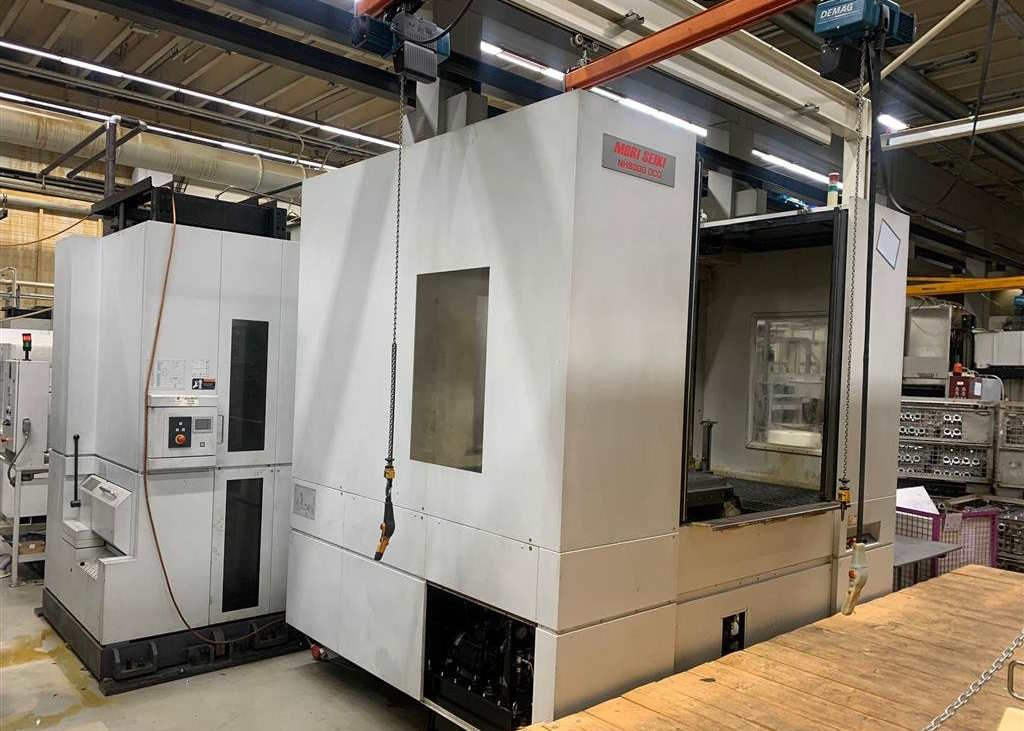

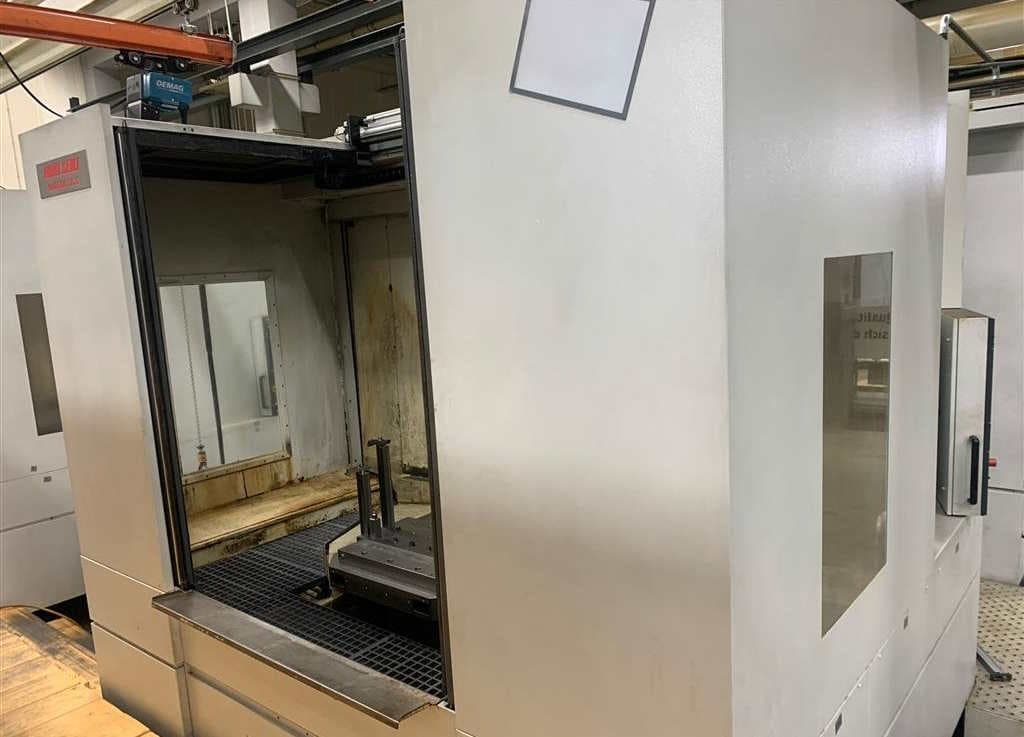

Обрабатывающий центр - горизонтальный MORI SEIKI NH 8000 DCG II-ID17736

Mori Seiki NH 8000 DCG II — это сверхмощный и высокоточный горизонтальный обрабатывающий центр (HMC), предназначенный для тяжелой обработки крупногабаритных деталей. Вторая серия (II) с технологией DCG стала одной из самых успешных в истории Mori Seiki (ныне DMG MORI) благодаря исключительной жесткости и динамике.

Технологические особенности

• Технология DCG (Driven at the Center of Gravity): Это ключевое преимущество серии. Приводы осей расположены так, что усилие прикладывается точно через центр тяжести подвижных узлов. Это практически исключает вибрации при ускорении и торможении, что критично для чистоты поверхности и срока службы инструмента.
• Технология DDM (Direct Drive Motor): Поворотный стол (ось B) оснащен двигателем с прямым приводом. Это обеспечивает высочайшую скорость вращения и точность позиционирования без люфтов, характерных для червячных передач.
• Коробчатая станина: Массивная конструкция основания станка разработана для поглощения колоссальных нагрузок при силовом фрезеровании труднообрабатываемых материалов.
• Система охлаждения: Охлаждение сердечника ШВП и рубашки шпинделя позволяет станку сохранять микронную точность в течение длительных циклов обработки.

Характеристики:

• Ход по оси X: 1400 мм
• Ход по оси Y: 1200 мм
• Ход по оси Z: 1350 мм

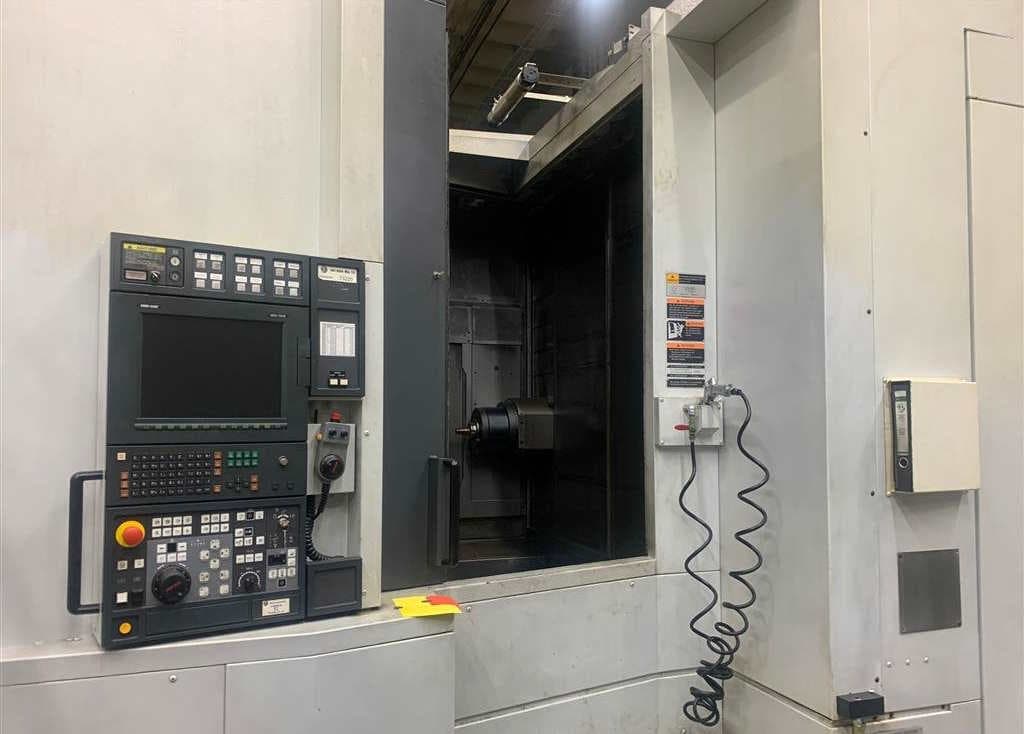

• Система управления: MSX-701 Mapps III
• Площадь зажима стола: 800 x 800 мм
• Быстрое перемещение: 50 м/мин
• Вращение стола: 360 000 x 0,001° по оси B
• Нагрузка на стол: 2,0 т
• Количество паллет: 2
• Скорость вращения шпинделя: 8000 об/мин
• Мощность привода - фрезерный шпиндель: 37 кВт
• Количество инструментов в магазине: 60
• Инструментный держатель: HSK-A 100
• Вес: 31 т
• Габариты Д x Ш x В: 5,5 x 2,8 x 3,68 м
• 4-осевой горизонтальный обрабатывающий центр в отличном состоянии

Оборудование:

- Подача охлаждающей жидкости через шпиндель 70 бар
- Инструмент Шпиндель с плоской станиной
- Цилиндрическая интерполяция
- Коническая/спиральная интерполяция
- Синхронное нарезание резьбы и фрезерование
- Стружкоукладчик + Concept 2000
- Фильтрующая система Knoll
- Механическая система удаления масляного тумана LTA
- Электронный маховик
- Зонд для измерения параметров заготовки Renishaw
- Стеклянные шкалы по осям X/Y/Z
- 5 свободных M-функций
- Расширенная память программы обработки детали 1 МБ
- 48 дополнительных нулевых точек
- Динамическая коррекция для зажимных устройств
- Двойные шариковые винты по осям X/Y/Z
- Перезапуск программы после ее прерывания
- 2 пистолета для подачи охлаждающей жидкости
