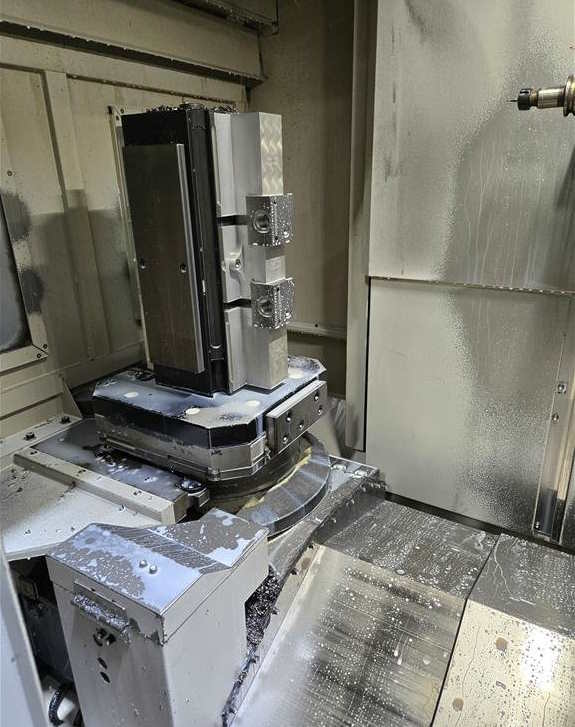

Обрабатывающий центр - Горизонтальный MORI SEIKI SH 403-ID17734

Mori Seiki SH-403 — это высокоскоростной горизонтальный обрабатывающий центр (HMC) японского производства, ставший эталоном надежности в серийном производстве. Серия SH была разработана для обеспечения максимальной производительности при обработке средних и мелких деталей с минимальными простоями.

Технологические особенности

• Высокая динамика: Станок оснащен мощными сервоприводами и линейными направляющими качения, что обеспечивает высокую скорость быстрых перемещений (до 40–50 м/мин), сокращая время между операциями.
• Автоматическая смена паллет (APC): Позволяет оператору загружать заготовку на одну паллету, пока станок обрабатывает деталь на другой. Это практически исключает простои оборудования.
• Интегрированный поворотный стол (ось B): Позволяет обрабатывать деталь с четырех сторон за один установ, что критично для сложных корпусных деталей.
• Система охлаждения: Mori Seiki уделяет особое внимание термостабильности. Шпиндель оснащен рубашкой охлаждения, что минимизирует температурные дрейфы при длительной работе.

Характеристики:

• Перемещение по оси X: 560 мм
• Перемещение по оси Y: 510 мм
• Перемещение по оси Z: 510 мм
• Система управления: Fanuc MSX 501 MAPPS III
• Мощность шпиндельного двигателя: 22 кВт
• Диапазон скорости вращения шпинделя: 12 000 об/мин
• Быстрое перемещение по осям X/Y/Z: 42 мм/мин
• Емкость инструментального магазина: 40 BT40
• Максимальный вес инструмента: 12 кг
• Время смены инструмента: 1,3 сек
• Размер паллеты: 2 x 400 x 400 мм
• Нагрузка на стол: 0,5 т
• Диаметр обработки: макс. 610 мм
• Общая потребляемая мощность: 56 кВА
• Приблизительный вес станка: 8,7 т
• Приблизительные габариты: 2,9 x 4,1 м
