Обрабатывающий центр - Универсал KONDIA Five 400-ID17610

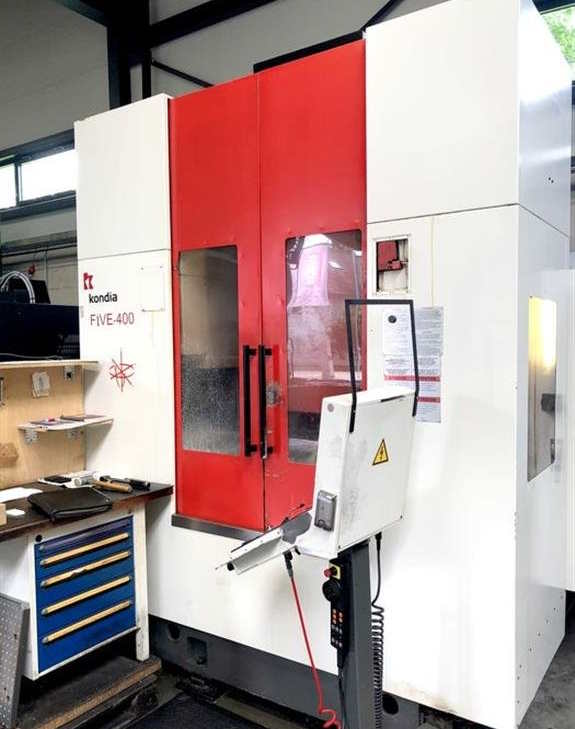

KONDIA Five 400 — это вертикальный 5-осевой обрабатывающий центр от испанского производителя Kondia. Станок спроектирован для комплексной обработки деталей сложной формы за один установ, что делает его востребованным в инструментальном производстве и авиастроении.

Конструктивные особенности

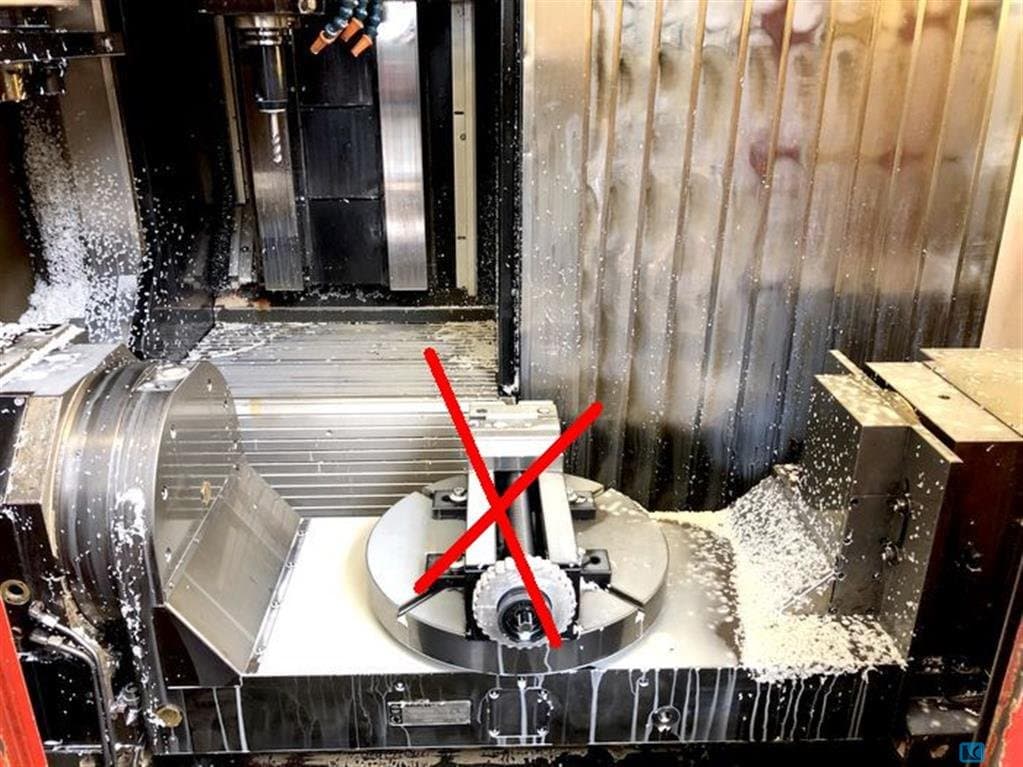

5-осевая кинематика: Станок оснащен интегрированным наклонно-поворотным столом («люлькой»). Это позволяет выполнять как позиционную обработку (3+2), так и полноценное непрерывное 5-осевое фрезерование.

Жесткая станина: Конструкция оптимизирована для гашения вибраций, что критично при обработке тонкостенных деталей или работе длинным вылетом инструмента.

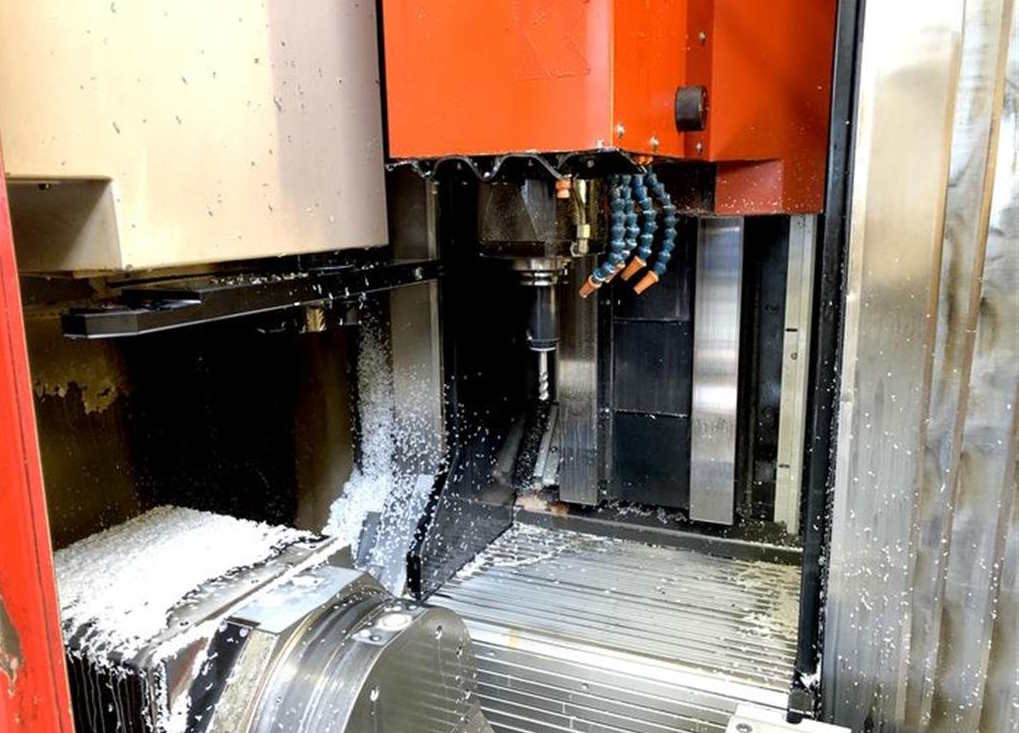

Высокоскоростной шпиндель: Ориентирован на финишную обработку и работу с алюминием и цветными металлами, обеспечивая высокую чистоту поверхности.

Компактная рабочая зона: Несмотря на возможность 5-осевой обработки, станок сохраняет относительно небольшие габариты, экономя место в цеху.

Характеристики:

• Ход по оси X: 850 мм
• Ход по оси Y: 500 мм
• Ход по оси Z: 610 мм
• Поворотный стол: 400 мм
• Скорость вращения шпинделя: 12 000 об/мин
• Мощность двигателя шпинделя: 17/10 кВт
• Система управления: HEIDENHAIN iTNC 530
• Смена инструмента: 40-позиционная
• Конус шпинделя: SK 40
• Приблизительный вес станка: 7,7 т
• Общая потребляемая мощность: 28,5 кВт
• Приблизительные габариты: 3 x 2,70 x 3,2 м
• 5-осевой универсальный обрабатывающий центр с одновременным управлением,
• Поворотный наклонный стол с ЧПУ D 400 мм,
• 3D инфракрасный сенсорный датчик,
• Электронный маховик,

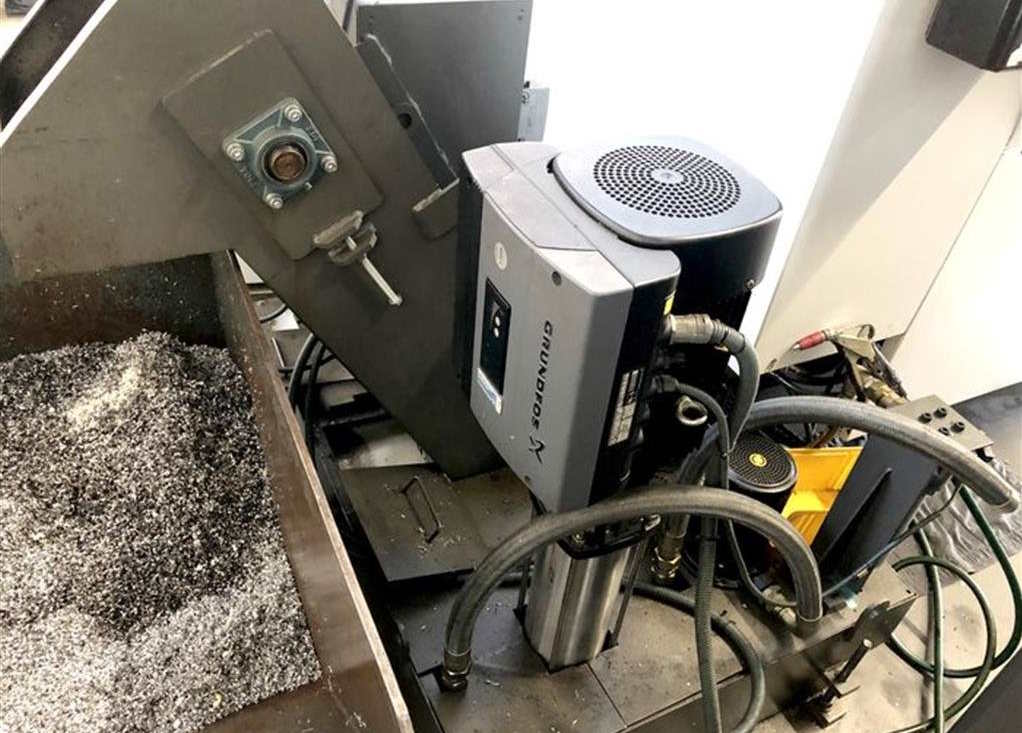

• Конвейер для стружки,
• Подача сжатого воздуха через шпиндель,
• Внутренняя подача охлаждающей жидкости 40 бар,
• Очистительный пистолет,
• Система прямого измерения,
• приблизительно 38 000 часов работы, приблизительно 14 500 часов на шпинделе.
