Обрабатывающий центр - универсальный AXA VPC 40 U-ID17443

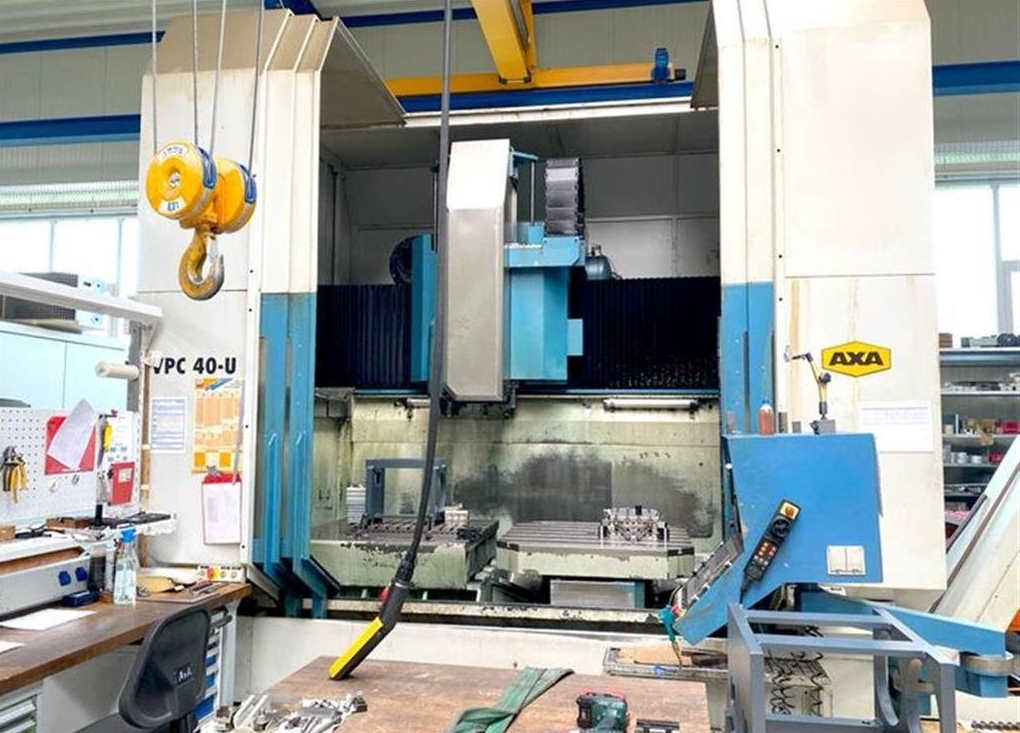

AXA VPC 40 U — это компактный и высокоточный 5-осевой универсальный обрабатывающий центр с ЧПУ (Universal Machining Center), произведенный немецкой компанией AXA Entwicklungs- und Maschinenbau GmbH. AXA известна своими станками с подвижной колонной (Moving Column), которые обеспечивают высокую жесткость и точность.

• Тип станка: 5-осевой обрабатывающий центр с ЧПУ.

• Производитель: AXA Entwicklungs- und Maschinenbau GmbH (Германия) — специализируется на многофункциональных и многоосевых обрабатывающих центрах.

• Назначение: Полная 5-осевая обработка сложных деталей малого и среднего размера за один установ. Идеально подходит для инструментального производства, изготовления пресс-форм, сложных компонентов для медицинской и аэрокосмической промышленности, а также для точного подрядного производства.

• Индексы в названии (VPC 40 U):

  • VPC (Vertical Performance Center): Обозначение вертикального/универсального обрабатывающего центра AXA.

  • 40: Указывает на использование шпиндельного конуса SK 40 (или BT 40) — стандартный конус для универсального фрезерования.

  • U (Universal): Подтверждает универсальность станка, который часто оснащен поворотным столом и наклонной фрезерной головкой (или поворотным столом B/C), что обеспечивает 5-осевую обработку.

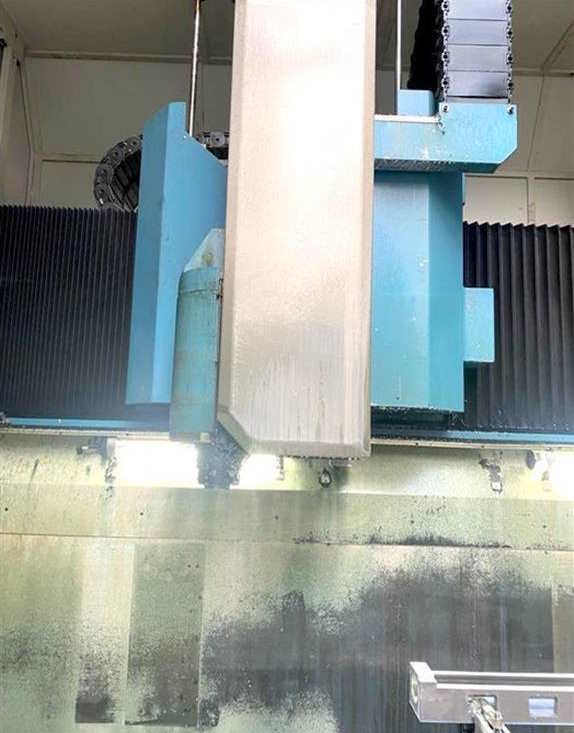

• Конструкция (Подвижная колонна): Станки AXA часто имеют конструкцию с подвижной колонной, где деталь неподвижна на столе, а весь фрезерный узел перемещается по осям X, Y и Z. Это обеспечивает постоянную жесткость независимо от положения на столе.

• 5-осевой функционал: Достигается, как правило, за счет установки интегрированного в стол поворотно-наклонного стола (B/C-оси), который обеспечивает максимальную гибкость при обработке сложных поверхностей.

• Точность: Разработан для высочайшей точности, часто с использованием линейных приводов и систем контроля температуры для минимизации тепловых деформаций.

Характеристики:

• Ход по оси X: 2300 мм
• Ход по оси Y: 1200 мм
• Ход по оси Z: 600 мм
• Скорость вращения: 30–10 000 об/мин
• Крутящий момент на шпинделе: 254/159 Н·м
• Система управления: HEIDENHAIN TNC 430
• Инструментальный патрон: SK 40
• Сменщик инструмента: на 60 позиций
• Мощность шпинделя: 40/25 кВт

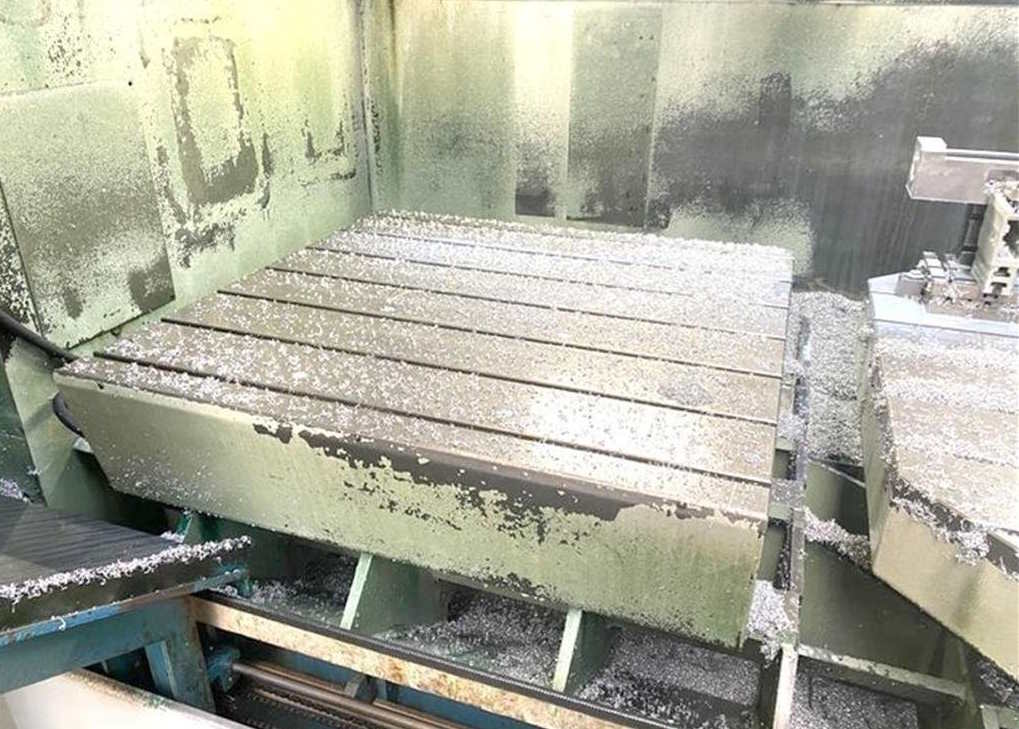

• Неподвижный рабочий стол: Размер зажимной поверхности: 1100 x 1100 мм

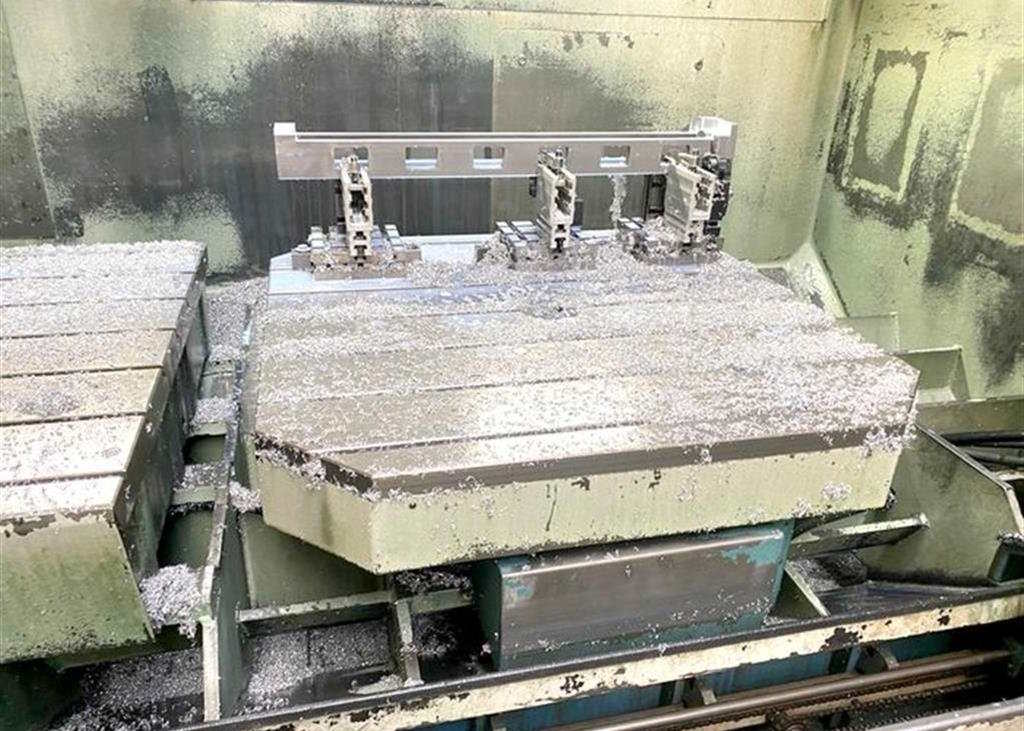

• Поворотный стол: 1100 x 1100 мм
• Скорость ускоренного перемещения: 30 м/мин
• Общая потребляемая мощность: 69 кВА
• Масса станка: около 20 т
• Универсальный обрабатывающий центр с индексной головкой (2,5°),
• Поворотный стол с ЧПУ, макс. Нагрузка на стол 1500 кг,
• Выдвижение стола 150 мм,
• Внутренняя подача СОЖ 30 бар, ленточный фильтр,
• электрический маховик,

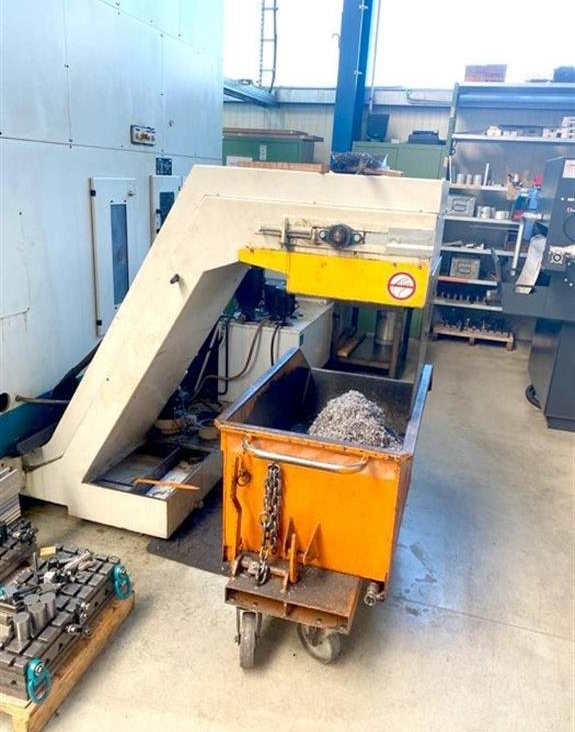

• транспортер стружки,
• автоматические раздвижные двери,
• пистолет для промывки,
• без измерительного щупа

Наработка:

• Примерно 81 400 часов при включенном главном выключателе
• Примерно 72 200 часов при включенном блоке управления
• Примерно 26 700 часов при включенной программе
