Обрабатывающий центр - Универсальный центр вращения Spinner U5-1530 Advanced-ID17748

Spinner U5-1530 Advanced — это современный универсальный 5-осевой обрабатывающий центр, предназначенный для высокоточной обработки как крупных, так и сложных малогабаритных деталей. Серия «Advanced» отличается улучшенными динамическими характеристиками и расширенным функционалом для работы в режиме 5-осевой одновременной обработки.

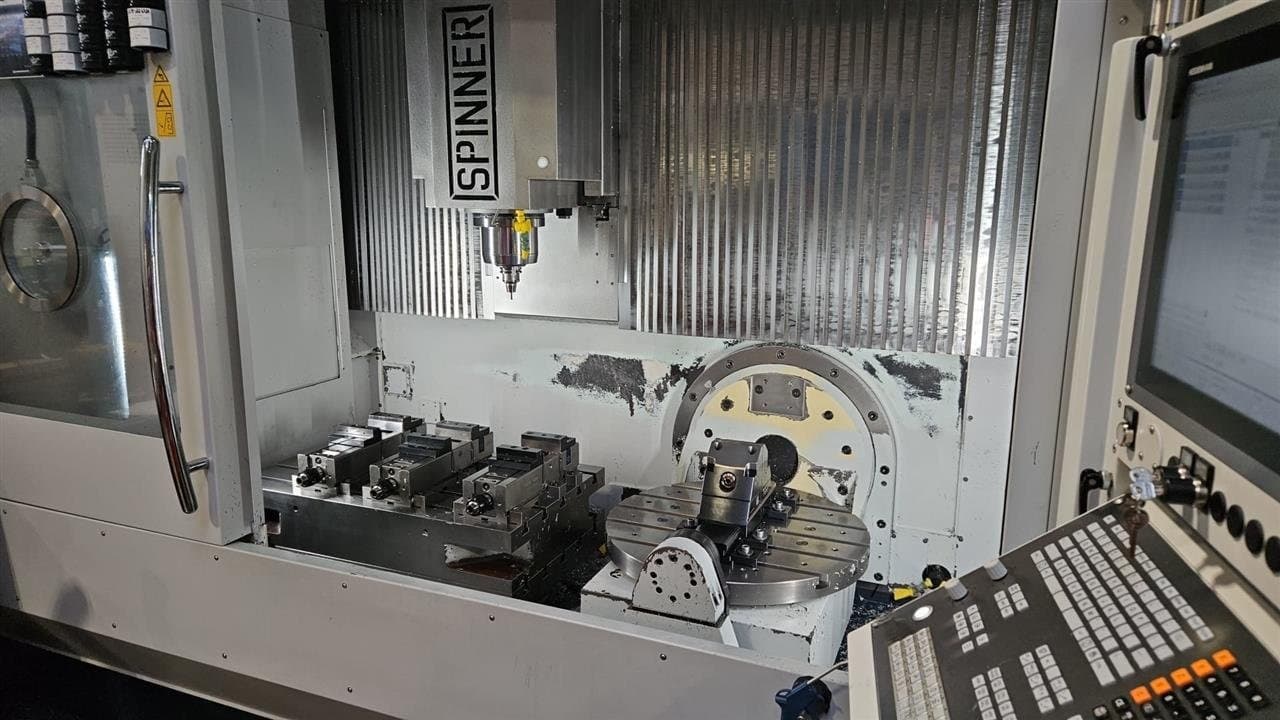

Главная конструктивная особенность модели — комбинированный стол, который делает станок крайне гибким в использовании.

Описание:

• Перемещение по оси X: 1530 мм
• Перемещение по оси Y: 530 мм
• Перемещение по оси Z: 465 мм
• Поворотный стол справа, неподвижный стол X =: 925 мм
• Поворотный стол слева, 2-осевой стол X =: 780 мм
• Управление: Heidenhain TNC 640

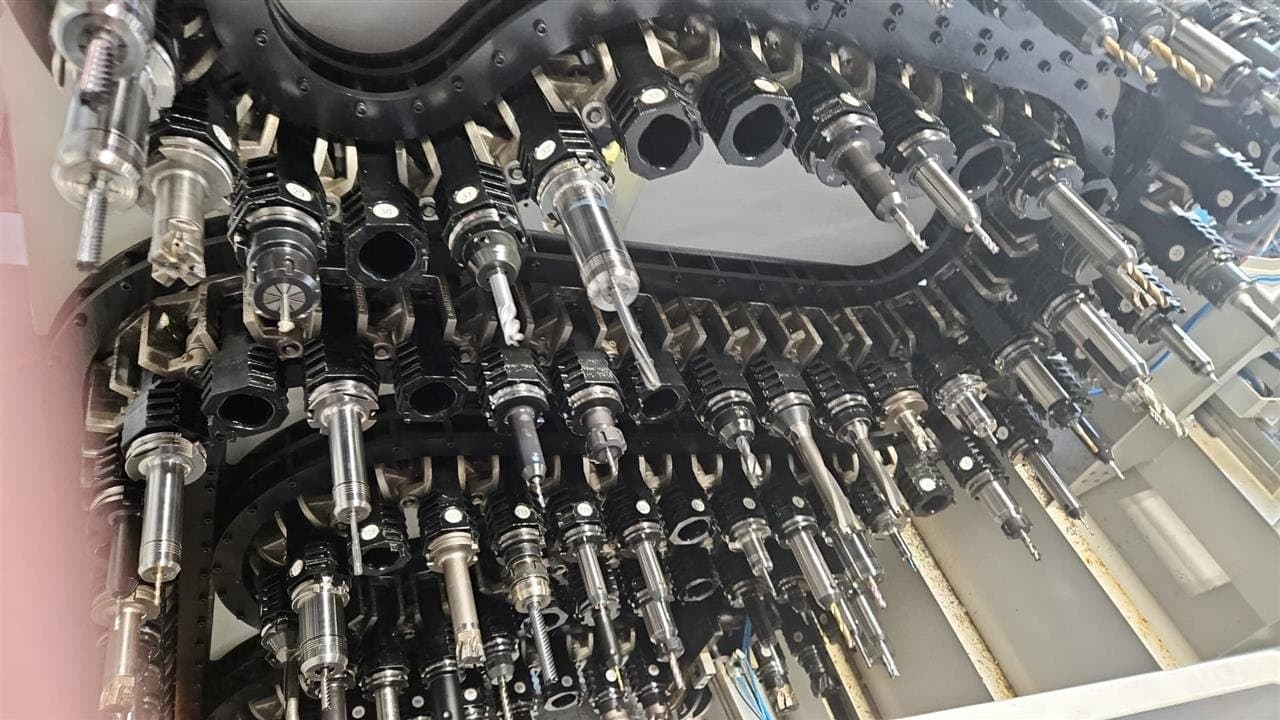

• Магазин инструментов: 122 SK 40
• Скорость вращения шпинделя - плавно регулируемая: 12 000 об/мин
• Крутящий момент шпинделя: 120 Нм
• Мощность привода: 22 кВт
• Габариты неподвижного стола: 920 x 540 мм
• Нагрузка на неподвижный стол: 2000 кг
• Максимальный размер заготовки на неподвижном столе: 900 x 500 x 400 мм
• Диаметр встроенного 2-осевого поворотного стола: 650 мм
• Нагрузка на поворотный стол: 500 кг
• Угол поворота по оси B: -90°/+110° ° / град
• Максимальный размер заготовки на поворотном столе: 600 x 500 x 400 мм
• Размеры заготовки по обеим сторонам стола: 1500 x 500 x 400 мм
• Внутреннее давление охлаждающей жидкости: 70 бар
• Приблизительный вес станка: 10,5 т
• Приблизительные габариты: 3,65 x 2,53 x 2,81 м
• Съемный маховик: HR 510 FS
• Измерение заготовки контактным щупом: Blum TC 52

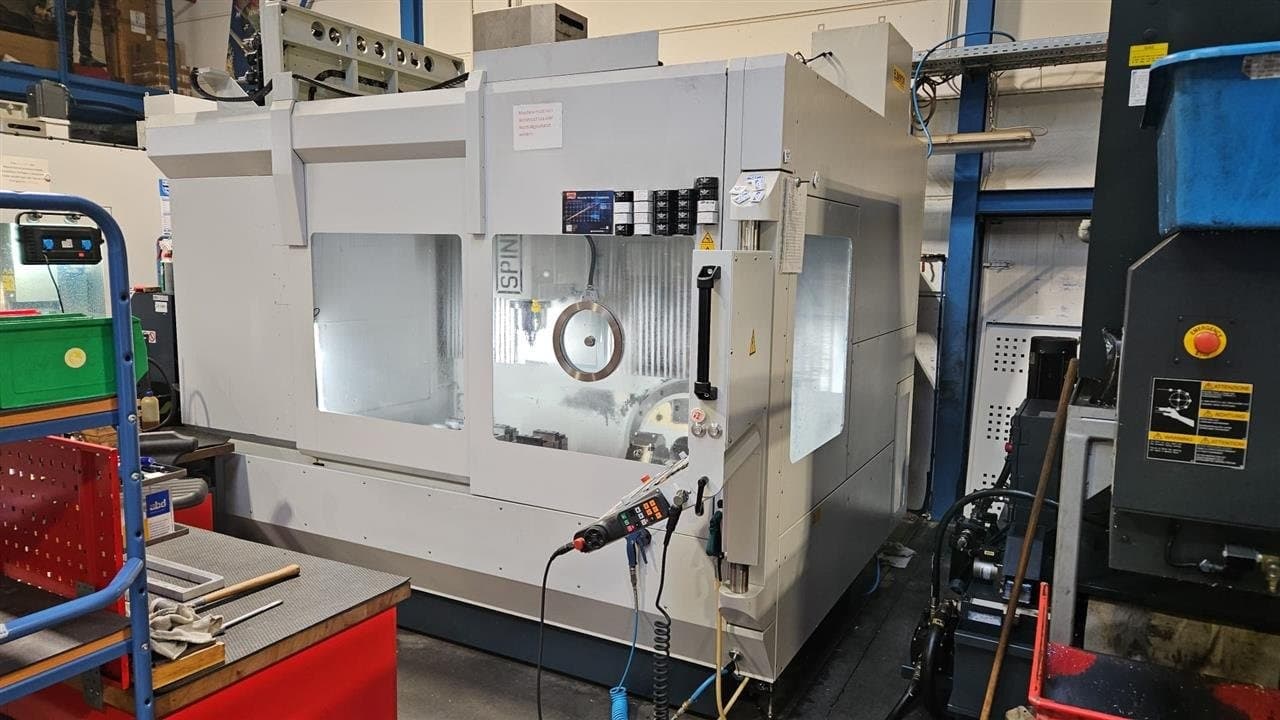

5-осевой станок Spinner U5 1530 с системой управления Heidenhain TNC 640 находится в состоянии, близком к новому, в отличном состоянии.

В комплект входят 122 держателя инструмента SK 40.

Также в комплект входят специальные тиски Gressel для 5-осевой обработки на поворотном столе.

Оси B и C оснащены гидравлическим тормозом для повышения жесткости при статической обработке.

Все линейные и поворотные оси имеют системы прямого измерения.

Расширенный набор функций 1, опция 8:

- Поворот плоскости обработки посредством преобразования координат,

- Циклы интерполяции оболочки цилиндра (циклы 27, 28, 29 и 39)

- Перенос контура, запрограммированного в плоскости X-Y, на оболочку цилиндра

- Автоматический расчет скорости подачи в мм/мин для поворотной оси в зависимости от расстояния инструмента до центра поворотной оси (M116)

- Круговая обработка по трем осям с повернутым контуром (пространственная окружность)

Активный контроль вибрации, опция 145: Увеличение объема стружки
