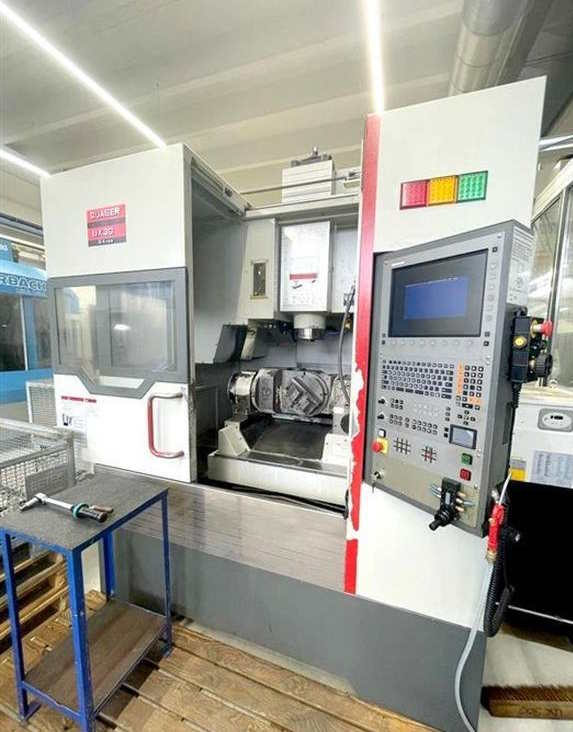

Обрабатывающий центр - универсальный QUASER UX 300/15C-ID17445

QUASER UX 300/15C — это высокоскоростной и высокоточный 5-осевой универсальный обрабатывающий центр с ЧПУ, произведенный тайваньской компанией QUASER Machine Tools Inc., ориентированной на прецизионное оборудование.

• Тип станка: 5-осевой обрабатывающий центр с ЧПУ (одновременная обработка).

• Производитель: QUASER Machine Tools Inc. (Тайвань) — известен своими станками премиального класса среди тайваньских брендов.

• Назначение: Комплексная, высокоскоростная и высокоточная обработка сложных деталей малого и среднего размера за один установ. Идеально подходит для производства оснастки, пресс-форм, лопаток, а также для аэрокосмической и медицинской промышленности.

• Индексы в названии (UX 300/15C):

  • UX (Universal X-axis): Обозначение серии универсальных 5-осевых центров QUASER.

  • 300: Указывает на диаметр поворотного стола или размер рабочей зоны.

  • 15C: Указывает на характеристики шпинделя: 15 (мощность/размер) и C (возможно, обозначает тип шпинделя или конкретный конус).

• Конструкция: Часто имеет наклонный стол (Tilting Rotary Table) или коромысловую конструкцию (Trunnion Table) для реализации 5-осевого функционала (A/B и C оси). Это обеспечивает высокую жесткость при повороте и наклоне заготовки.

• Жесткость и термостабильность: QUASER уделяет большое внимание массивной чугунной станине и системам термокомпенсации (контроль температуры шпинделя и станины), что критически важно для сохранения точности в 5-осевой обработке.

• Шпиндель: Оснащен высокоскоростным мотор-шпинделем (часто 15000 – 20000 об/мин) с конусом HSK A63 или BT 40, необходимым для высокоскоростной чистовой обработки (HSC).

Характеристики:

• Ход по оси X: 410 мм
• Ход по оси Y: 610 мм
• Ход по оси Z: 500 мм
• Скорость вращения: 15 000 об/мин
• Конус шпинделя: SK 40

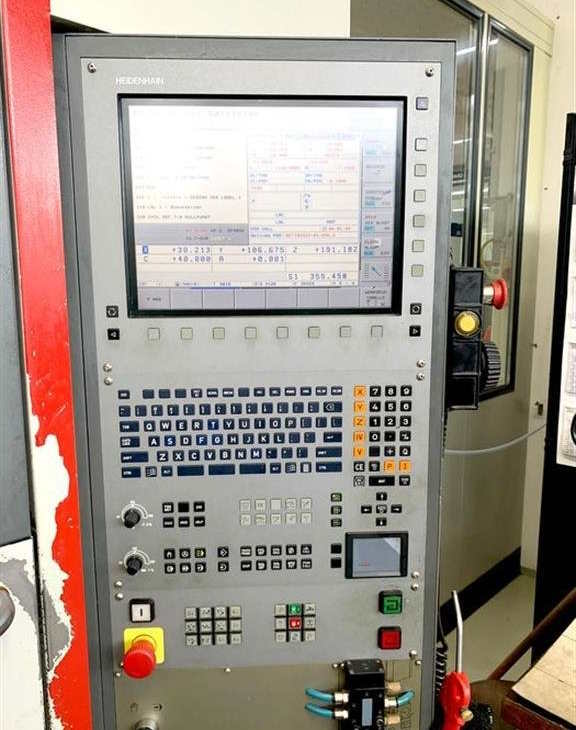

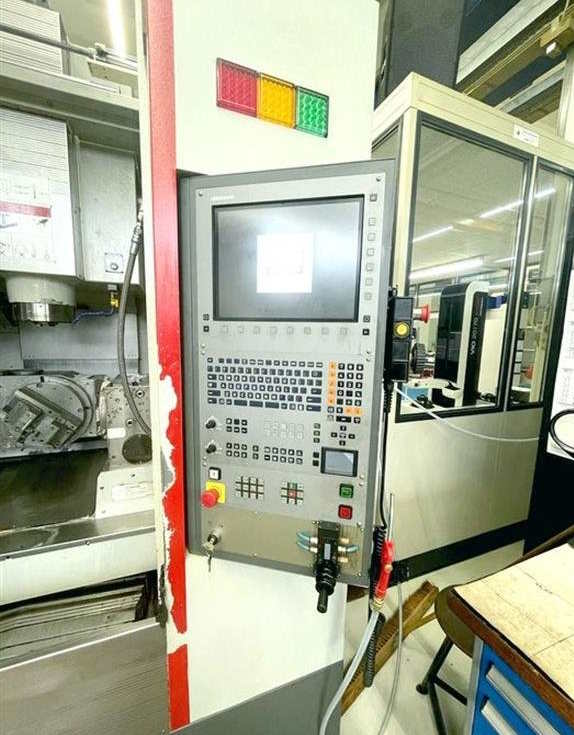

• Система управления: iTNC 530 HEIDENHAIN smart NC
• Размер стола: 320 x 320 мм
• Грузоподъемность стола: 100 кг
• Устройство смены инструмента: 48 позиций
• Общая потребляемая мощность: 35 кВА
• Масса станка: ок. 7,4 т
• Занимаемая площадь: ок. 4,15 x 3,8 x 3,28 м

5-осевой обрабатывающий центр с одновременной обработкой,

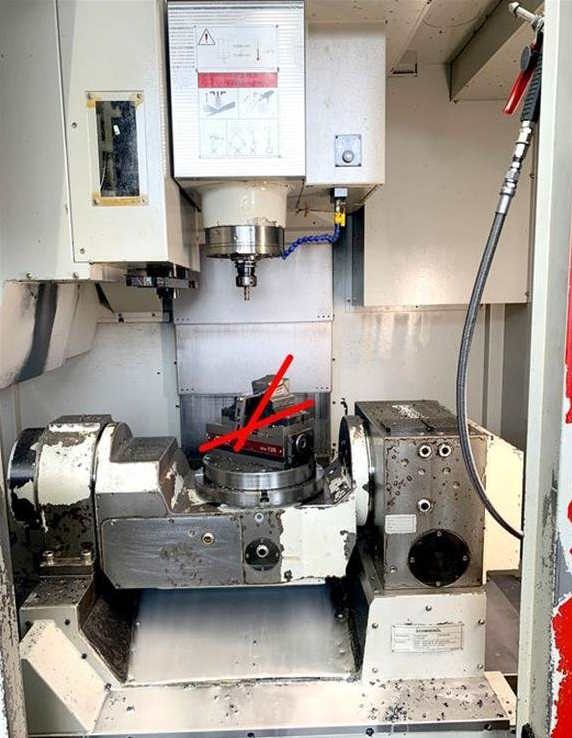

Поворотный стол с ЧПУ, ось C: 360°, ось B: +30-120°,
Транспортер стружки,
Внутренняя подача СОЖ: 20 бар,
3D-щуп,
Кинематический осциллограф,
Электронный маховичок,

Счетчик показания:
прибл. 9600 часов работы станка, прибл. 3500 часов работы шпинделя
