Обрабатывающий центр DMG DMC 200 U duoBLOCK-ID17917

Обрабатывающий центр DMG DMC 200 U duoBLOCK — это высокотехнологичный 5-осевой станок для комплексной обработки сложных деталей с высокой точностью.

Концепция duoBLOCK обеспечивает максимальную жёсткость конструкции, стабильность и отличную динамику.

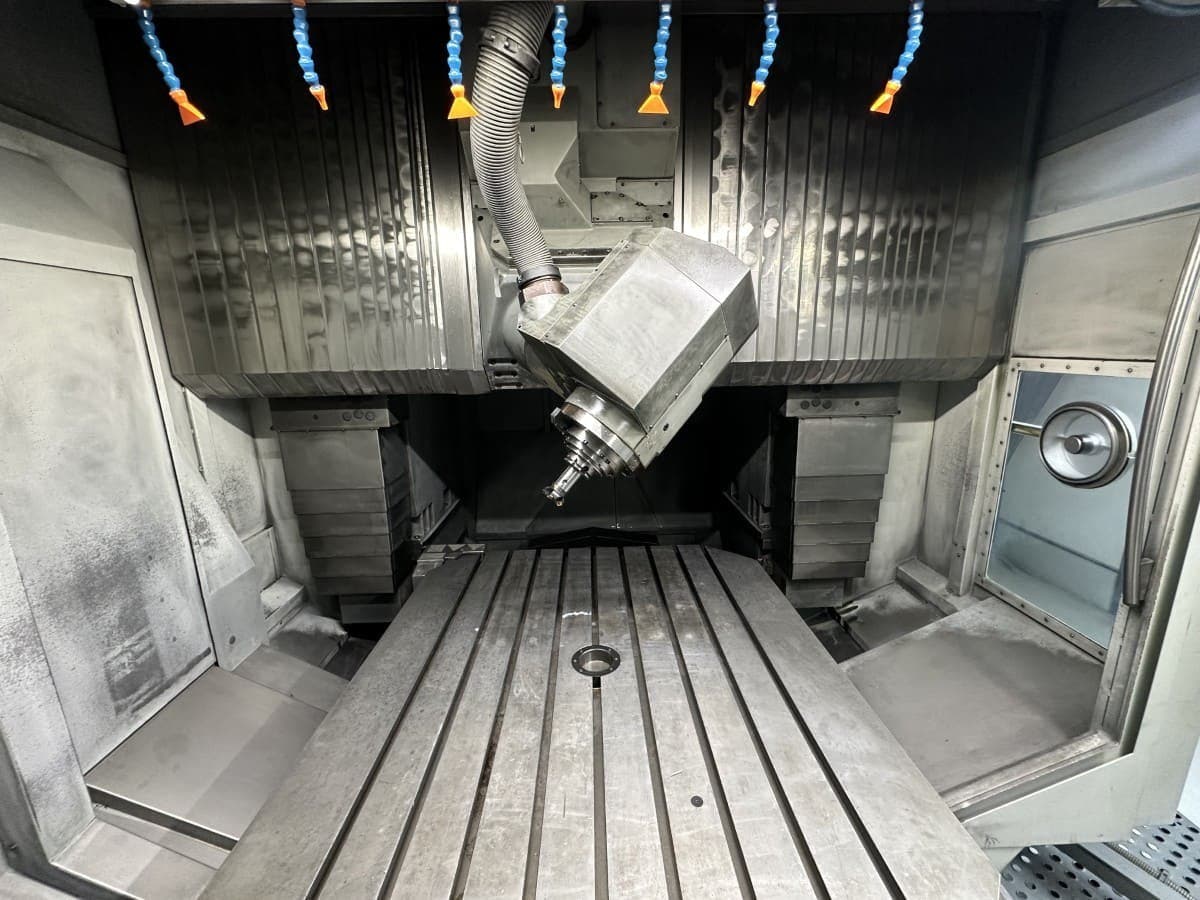

Станок оснащён поворотной фрезерной головой и круговым столом, что позволяет выполнять обработку за один установ.

Подходит для аэрокосмической, энергетической и тяжёлой промышленности.

Технические характеристики:

• Год выпуска: 2007

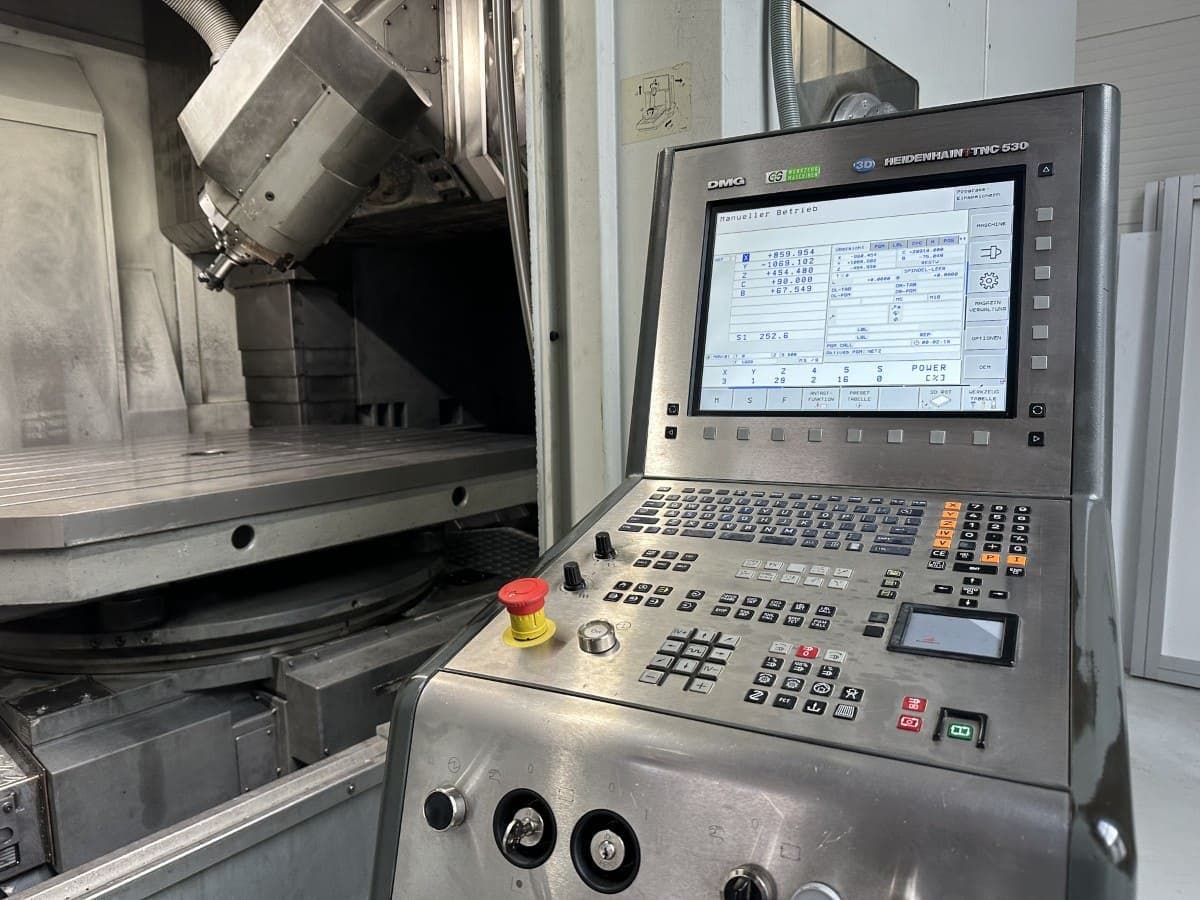

• Система управления: Heidenhain iTNC 530
• Перемещения по осям X/Y/Z: 1800 / 2000 / 1100 мм
• Максимальная скорость шпинделя: 12 000 об/мин
• Конус шпинделя: HSK 100
• Подача СОЖ и воздуха через шпиндель

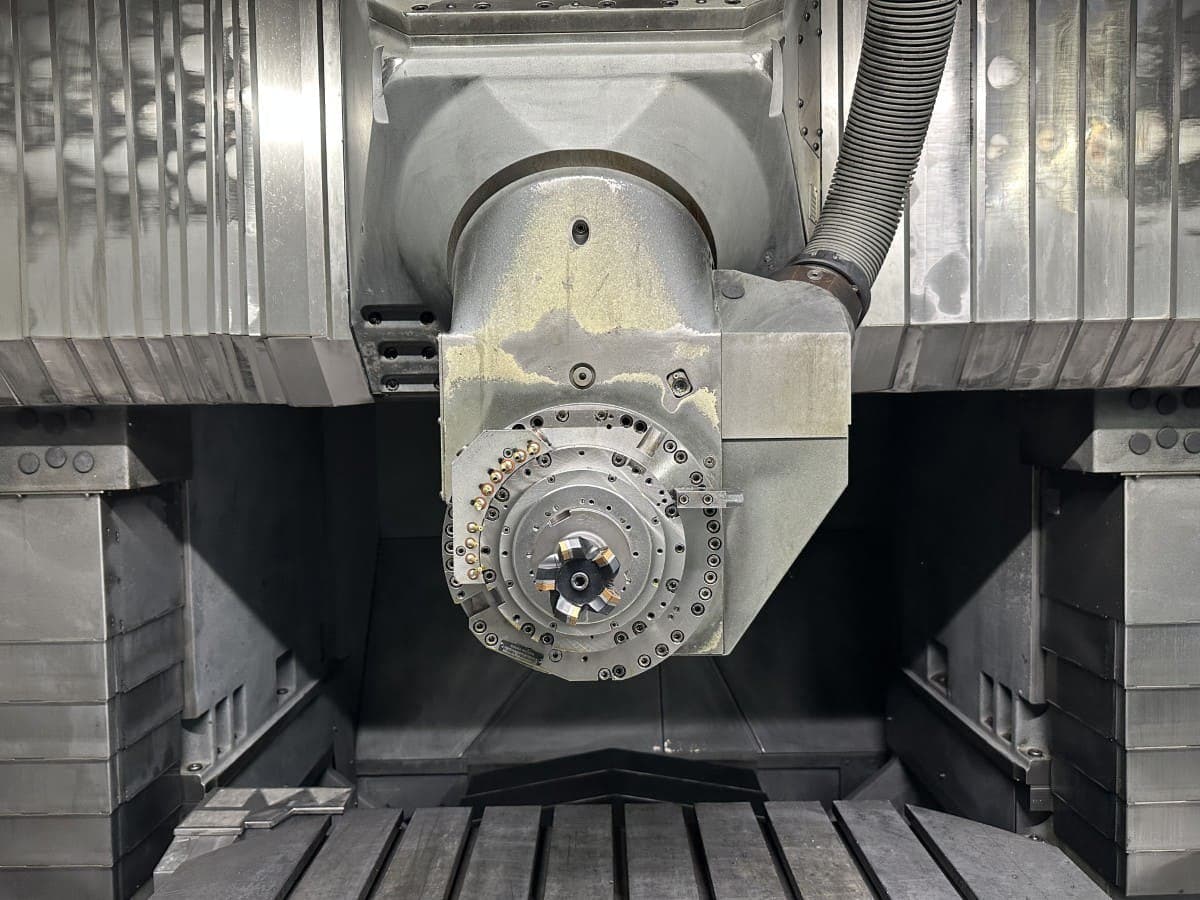

Шпиндель:

• Тип: мотор-шпиндель
• Мощность: 44 кВт
• Крутящий момент: 288 Нм
• Скорость: 12 000 об/мин

5-осевая кинематика:

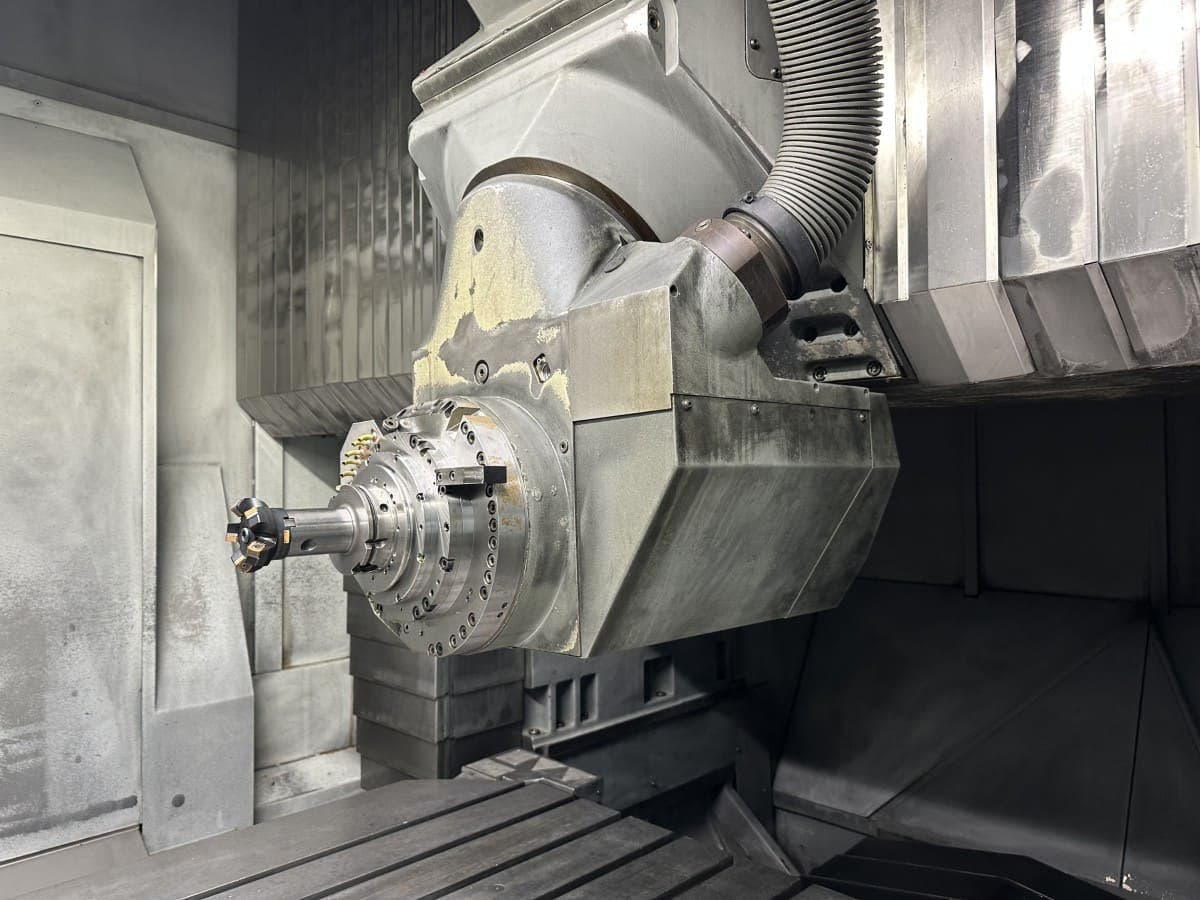

• Поворотная головка (ось B): 0° – 180°
• Круглый стол (ось C): 360°
• Тип стола: с паллетоносителем
• Рабочая поверхность: 1600 × 1400 мм
• Максимальная нагрузка на стол: 4000 кг
• Удерживающий момент: ~17 000 Нм

Инструментальная система:

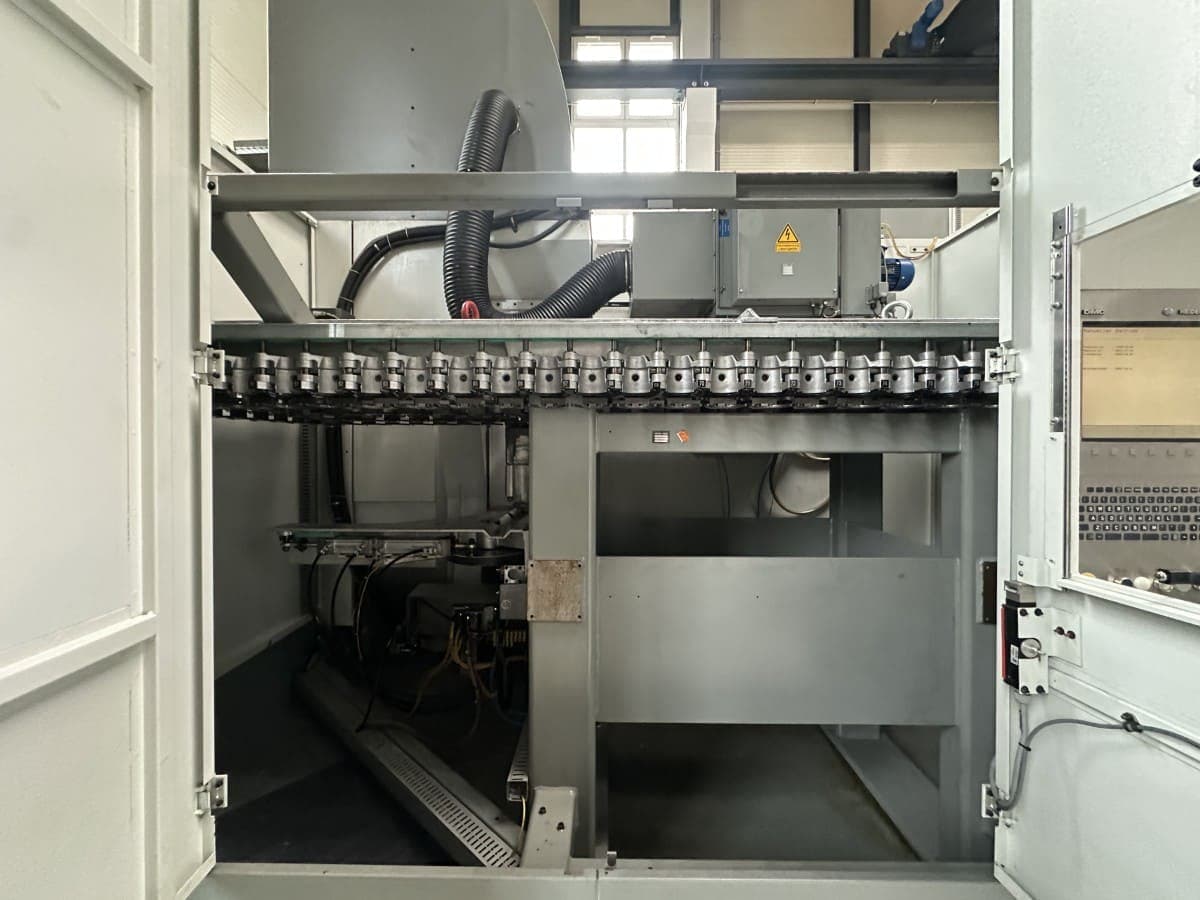

• Магазин: цепной
• Количество инструментов: 120
• Смена инструмента: двойной захват

Оснащение и опции:

• Прямые измерительные системы (стеклянные линейки)
• Стружкоотводящий транспортер
• Система СОЖ высокого давления (IKZ 40 бар)

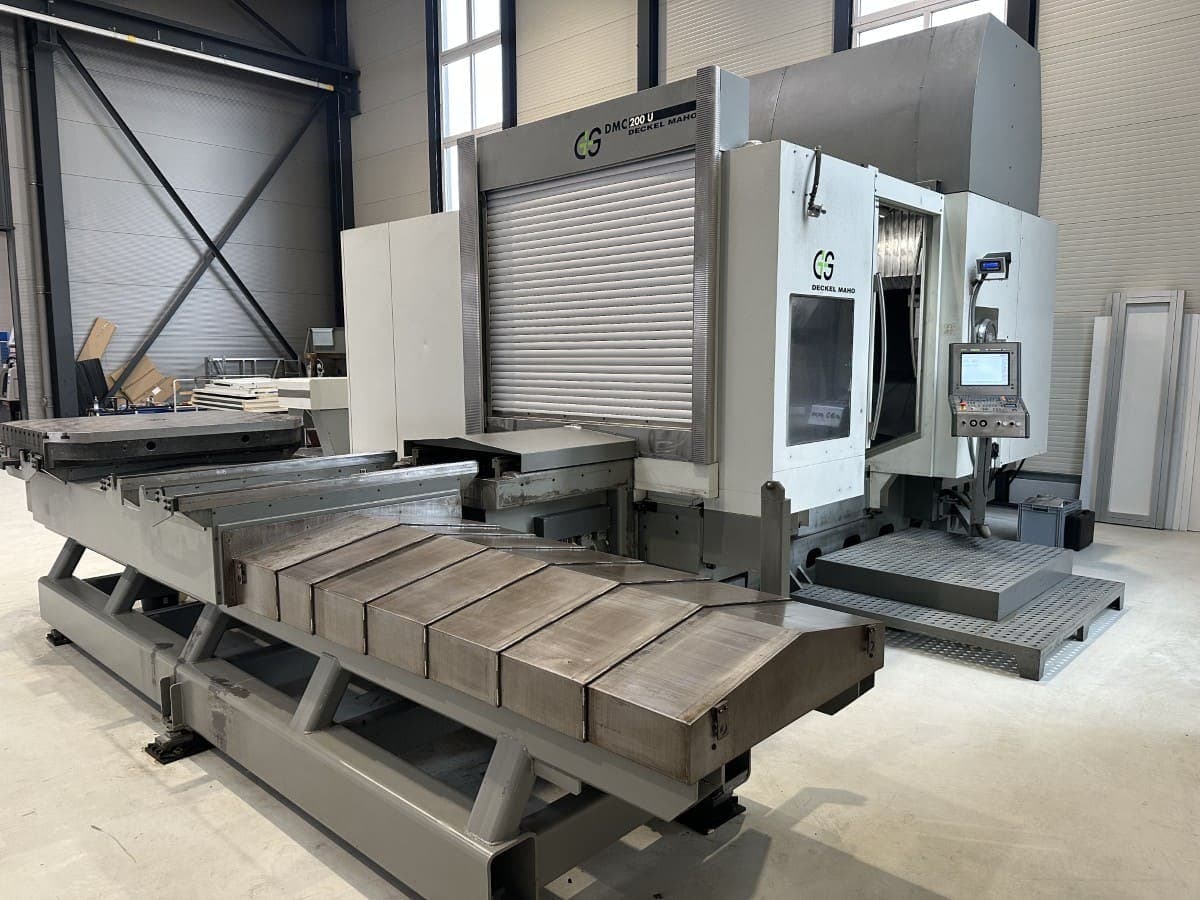

• Автоматизация: 2-паллетный сменщик
• Измерение детали: щуп Heidenhain
• Измерение инструмента: Blum Laser NT
• Калибровка кинематики: 3D quickSET
• Контроль процесса: режим 4

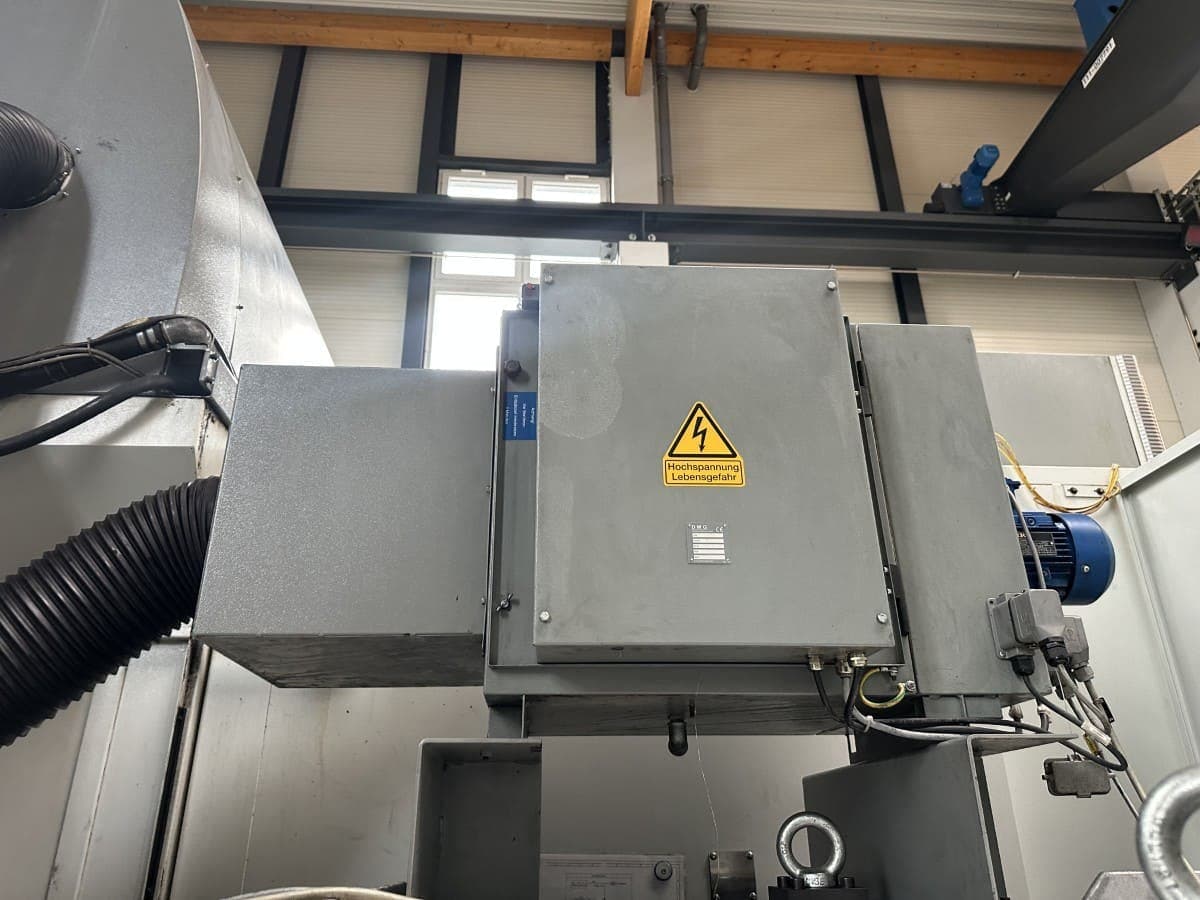

• Сепаратор масляного тумана
