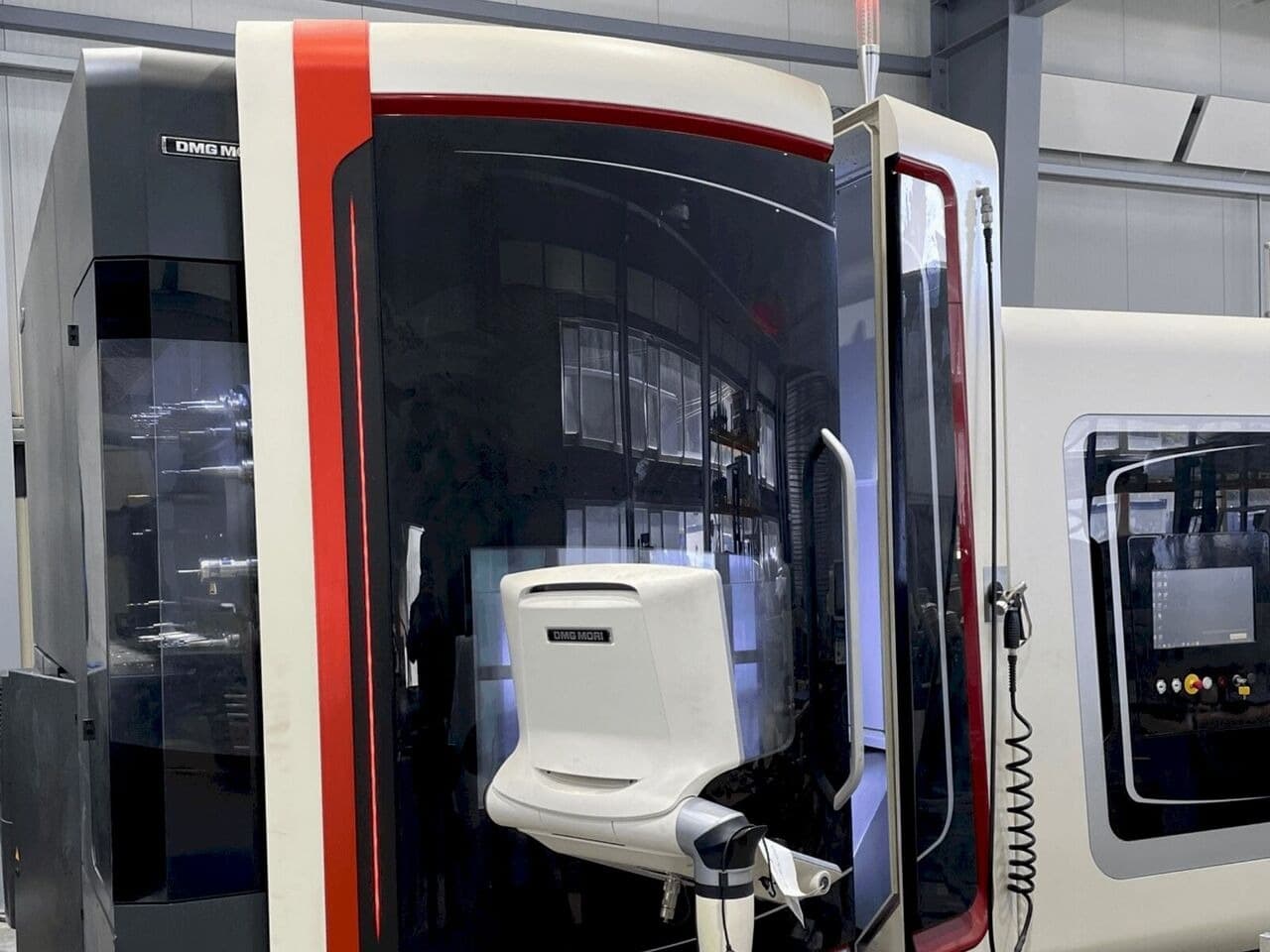

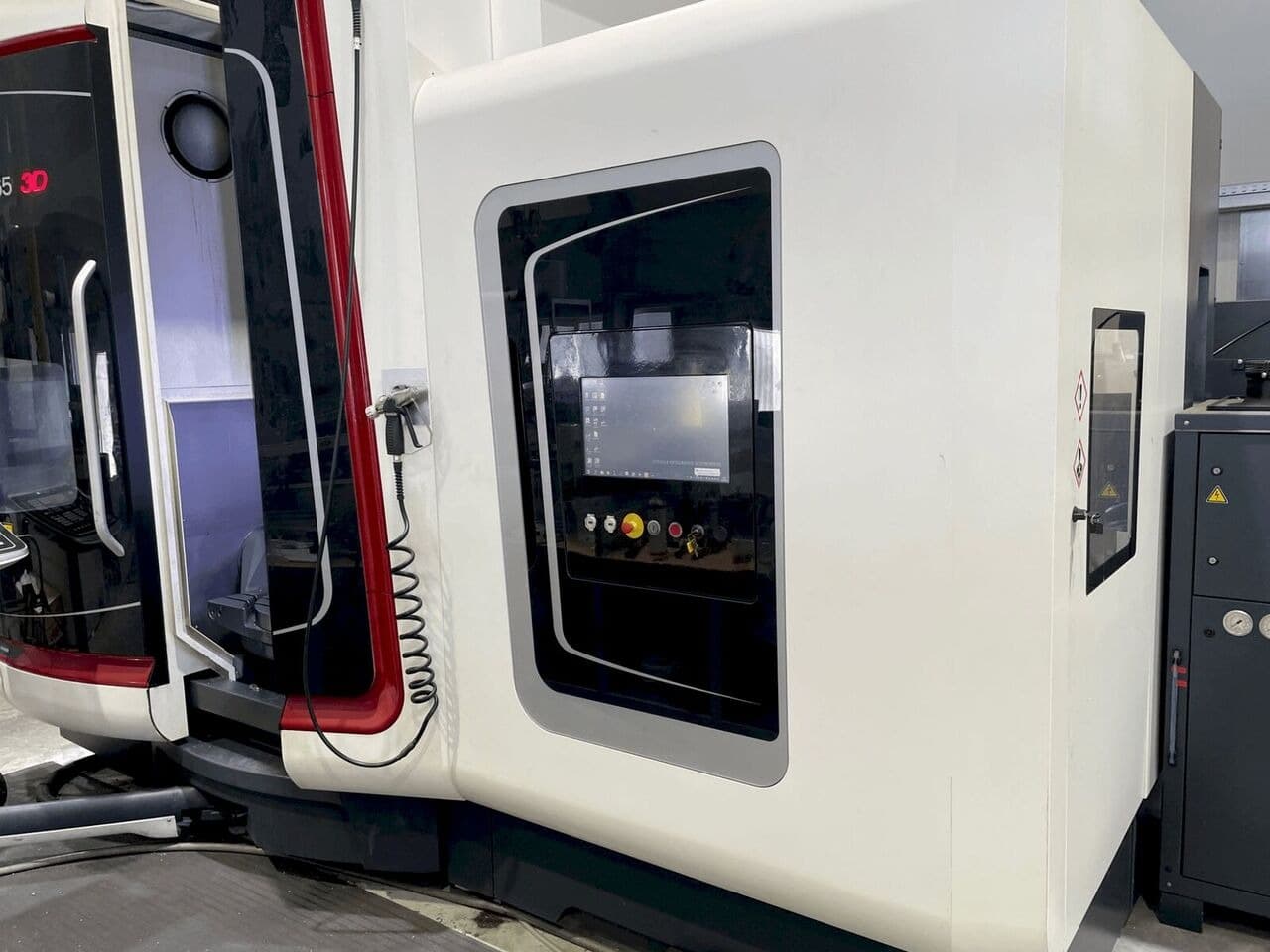

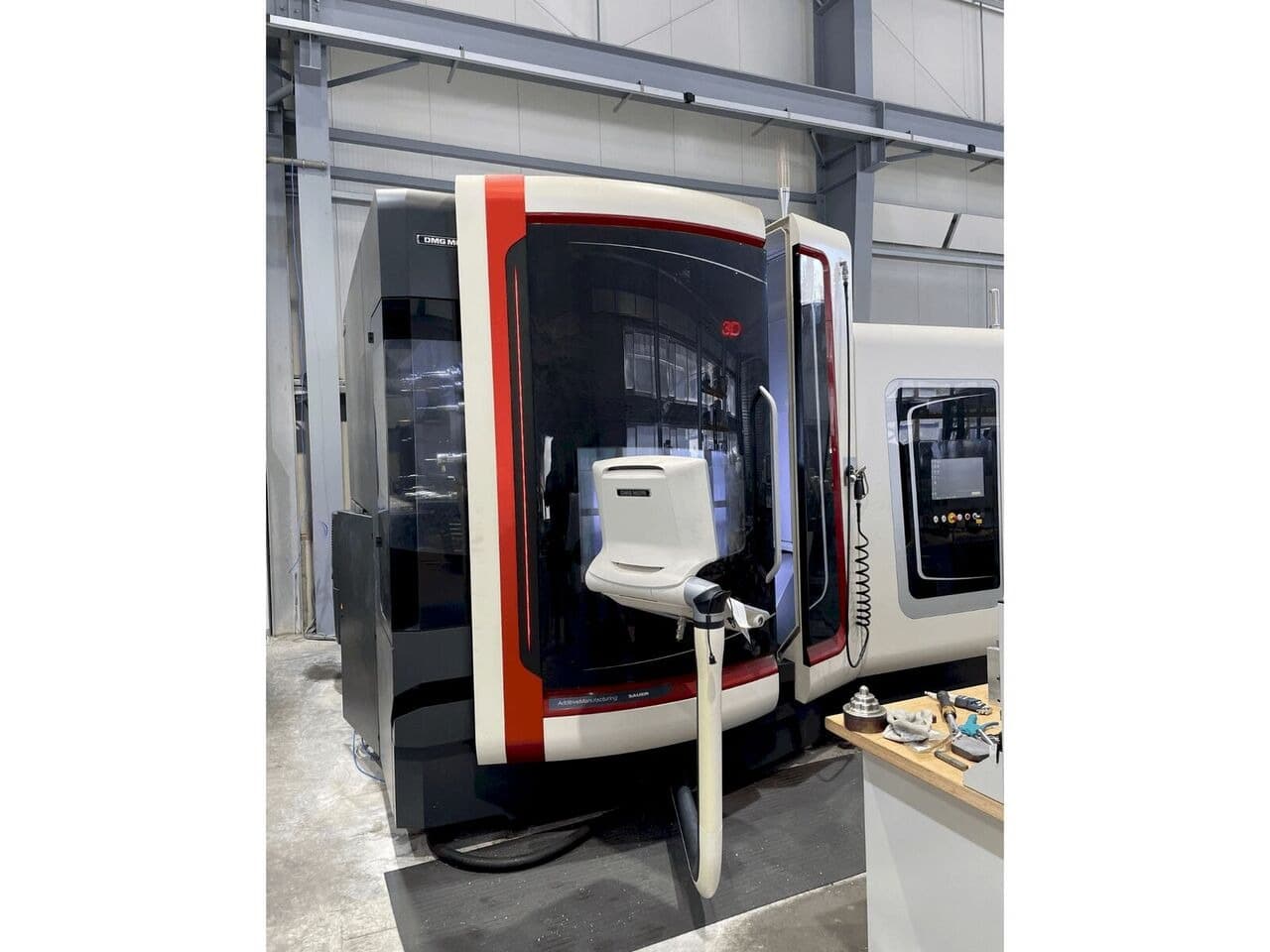

Обрабатывающий центр DMG LASERTEC 65 3D Hybrid-ID17491

DMG LASERTEC 65 3D Hybrid — это революционный обрабатывающий центр, созданный компанией DMG MORI. Он является ярким представителем гибридных технологий, сочетая в себе две совершенно разные производственные технологии в одной рабочей зоне: Аддитивное производство (3D-печать) с помощью порошковой наплавки и Традиционную субтрактивную обработку (5-осевое фрезерование).

Характеристика:

Этот прецизионный 5-осевой 3D-гибридный станок DMG MORI LASERTEC 65 для фрезерования и лазерной обработки был изготовлен в 2014 году в Германии. Он уникален тем, что позволяет одновременно производить компоненты с помощью 3D-печати и выполнять их постобработку. Идеально подходит для производителей, которым требуется высокопроизводительное решение для аддитивного производства металлических 3D-компонентов. Станок имеет фиксированную интеграцию лазерной головки в переднюю бабку для увеличения монтажного пространства и повышения производительности. Кроме того, он предлагает 5-осевое нанесение материала через коаксиальное сопло для равномерного распределения порошка независимо от направления лазерного напыления. Это идеальное специализированное решение для прототипирования, мелкосерийного производства, ремонта и нанесения покрытий.

Этот LASERTEC 65 3D оснащен встроенным шпинделем с двигателем SK 40 и скоростью вращения шпинделя до 14 000 об/мин. Кроме того, он работает с волоконно-оптическим диодным лазером мощностью 2,5 кВт. Помимо внутренней системы охлаждения (IKZ), станок оснащен измерительным щупом Renishaw и опцией измерения инструмента Blum. Кроме того, он ценится за большую рабочую зону с легким доступом, а также за габаритные размеры перемещения 650 × 650 × 560 мм (X/Y/Z). Это чрезвычайно универсальный 5-осевой станок, подходящий для широкого спектра лазерных и фрезерных работ, обеспечивающий стабильно высокое качество результатов без компромиссов.

Дополнительное оборудование

• Внутренняя система охлаждения 40 бар, 23 л/мин
• Скребковый ленточный конвейер для стружки с системой охлаждения 600 литров, ленточный фильтр из бумаги
• Инфракрасный измерительный щуп Renishaw OMP 60, версия для SK 40 (щуп автоматически устанавливается в рабочий шпиндель из инструментального магазина)
• Промывочный пистолет с насосом 2 бар/40 л/мин
• Масло/эмульсионный туманоотделитель
• Измерение инструмента в рабочей зоне лазера Blum
• Система защиты станка MPC и 3D quickSET
• Доплата за подачу порошка Twin System
• Всасывающий блок с дополнительной фильтрующей ступенью
• Электронный маховик Siemens 840D

Преимущества станка

• Качественные преимущества станка
• Автоматическая установка и снятие лазерной обрабатывающей головки для лазерной обработки или фрезерования, волоконно-оптический диодный лазер мощностью 2500 Вт
• Обрабатывающая оптика с фокусирующей линзой
• Блок охлаждения, продувающий воздух через центр шпинделя
• Большая рабочая зона для заготовок до Диаметр 500 мм, высота 350 мм и максимальная нагрузка 600 кг.
• Доступность и эргономика: большой дверной проем, загрузка заготовки спереди и полная доступность.
• Компактные габариты, площадь установки 12 м2.
• Пакет безопасности на случай отключения электроэнергии.

В 2020 году станок был модернизирован компанией dmg до состояния нового оборудования и затем поставлен заказчику.

Технические характеристики станка

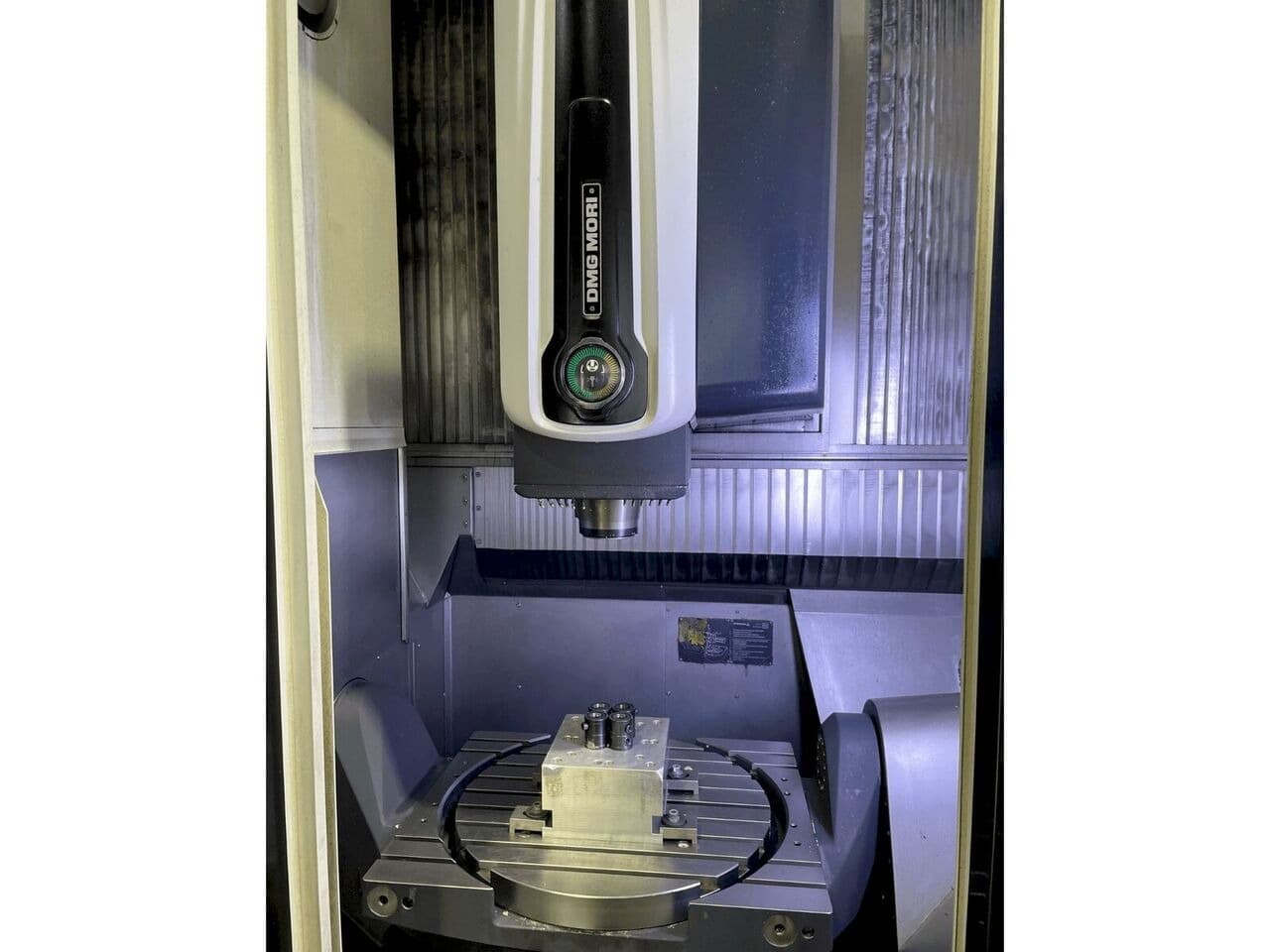

• Вертикальная передняя бабка
• Устройство смены инструмента
• Двойной захват
• Поворотный стол с ЧПУ
• Ось C: глубина 650 мм, интегрирована в неподвижный стол 800 мм x 650 мм
• Диапазон вращения по оси C: 360°, диапазон поворота по оси A: +120°/-120°

Дополнительная информация

• 4311 ч (шпиндель-часы) // 2339 ч (лазерный луч) // Документация доступна
• Тип применения: Фрезерование
• Местоположение: Австрия
• Тип станка: Универсальный обрабатывающий центр
• Глубина станка: 1050 мм
• Длина стола: 800 мм
• Ширина стола: 650 мм
• Количество осей: 5
• Количество инструментов: 60
• Мощность шпинделя: 14 кВт
• Охлаждение через шпиндель: Да
