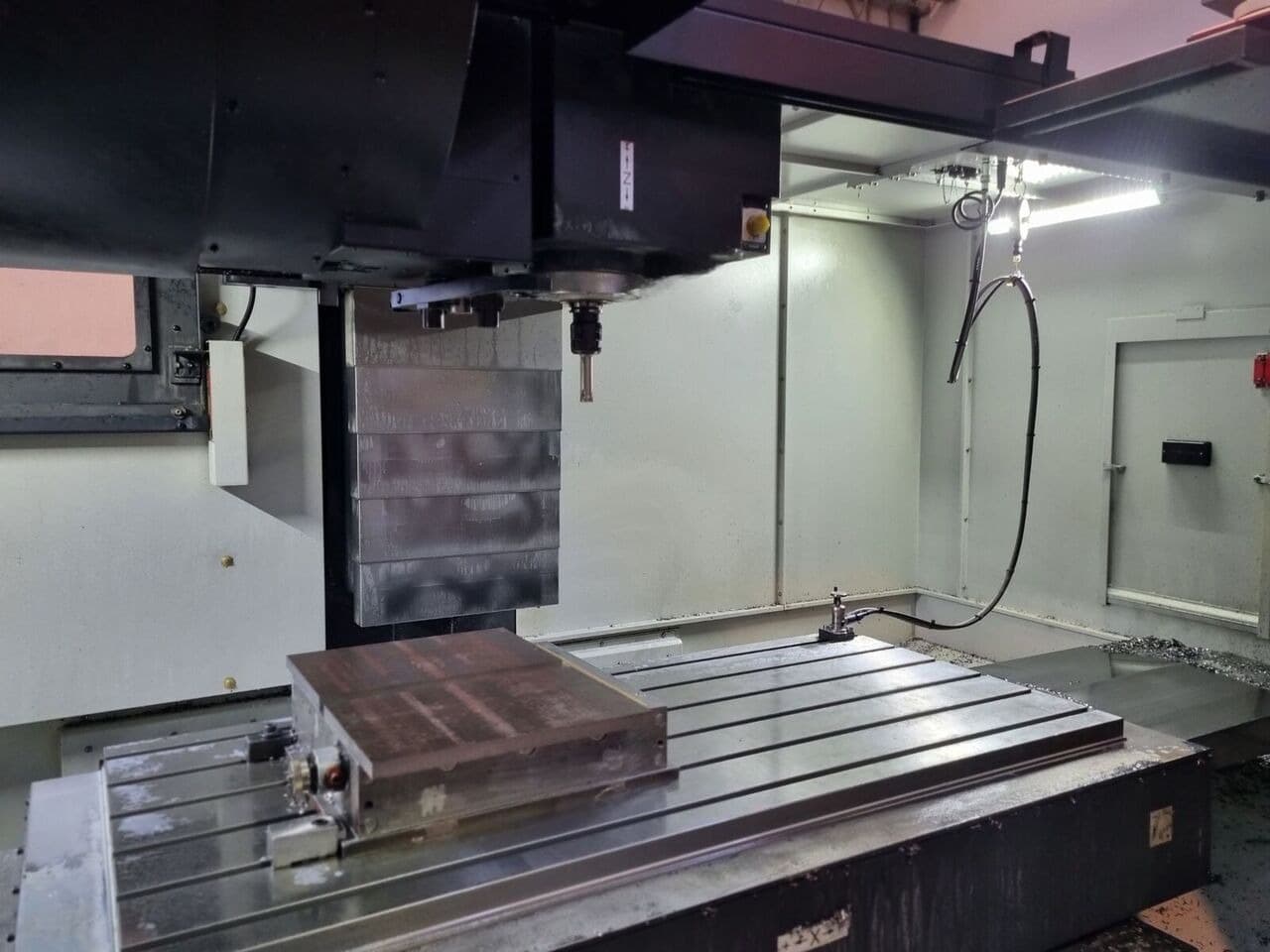

Обрабатывающий центр Doosan MYNX 7500-ID17698

DN Solutions (бывший Doosan) MYNX 7500 — это сверхмощный вертикальный обрабатывающий центр, созданный специально для тяжелого силового фрезерования. Если серия DNM у Doosan отвечает за скорость, то серия MYNX — это «мускулы» линейки, предназначенные для обработки труднообрабатываемых материалов (титан, закаленная сталь, чугун).

Технологические особенности

• Направляющие скольжения (Box Ways): В отличие от роликовых направляющих, здесь используются широкие шлифованные направляющие скольжения по всем осям. Это обеспечивает максимальное демпфирование вибраций и жесткость при тяжелых режимах резания.
• Шпиндель с высоким моментом: Конус ISO 50 и мощный двухступенчатый редуктор (опция) позволяют снимать большой объем стружки за один проход даже на низких оборотах.
• Сверхжесткая станина: Массивная литая конструкция минимизирует деформации под весом тяжелых заготовок.
• Система охлаждения шпинделя: Эффективно отводит тепло, предотвращая температурные расширения и сохраняя точность при длительной работе.

Характеристики:

• Ход по оси X: 1525 мм
• Ход по оси Y: 762 мм
• Ход по оси Z: 625 мм

Габаритные размеры: длина - 5 м, высота - 3,235 м

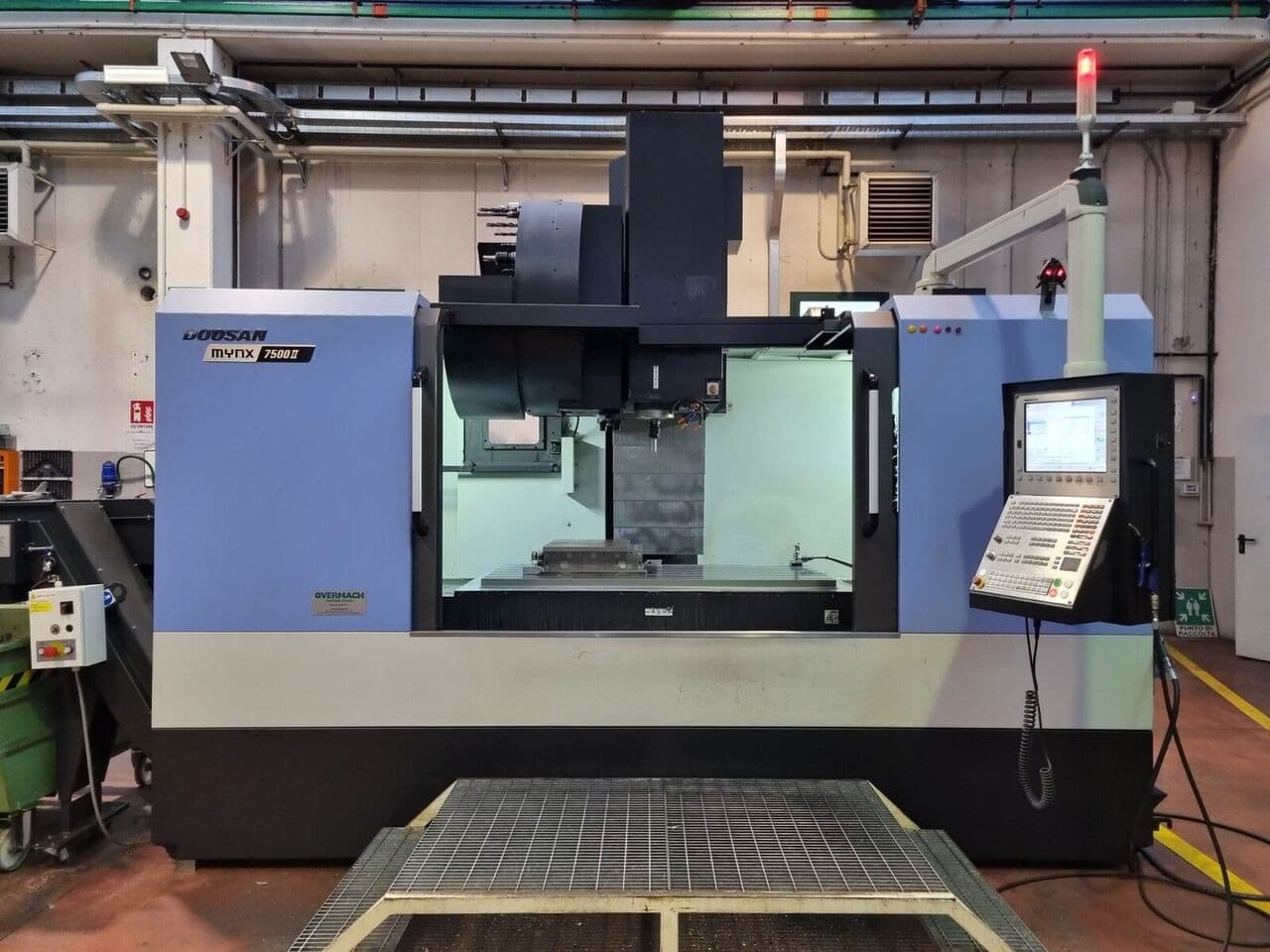

Этот 3-осевой обрабатывающий центр DOOSAN MYNX 7500 был изготовлен в 2020 году и оснащен системой управления Heidenhain TNC 620 с датчиком TS 460.

Размеры стола составляют 1600 мм х 750 мм, а максимальная скорость вращения шпинделя — 12 000 об/мин.

• Габариты 5000 × 4050 × 3235 мм , вес 13 500 кг
• Длина стола: 1600 мм
• Ширина стола: 750 мм
• Конус шпинделя: ISO 40, двойной контакт
• Максимальная скорость вращения шпинделя: 12000 об/мин
• Тип применения: Фрезерование
• Тип станка: Вертикальный обрабатывающий центр
• Глубина обработки: 4050 мм
