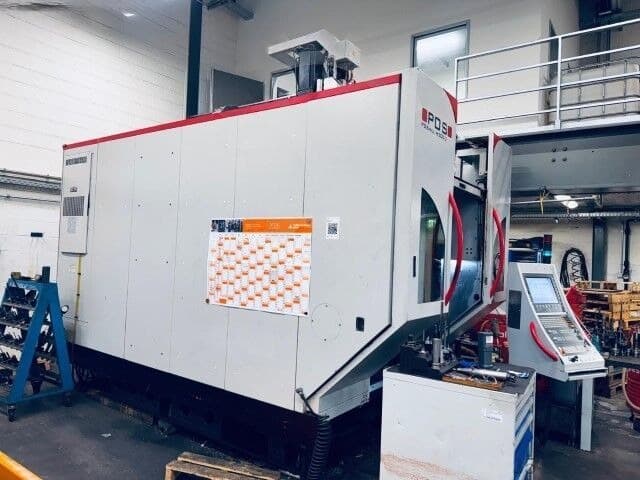

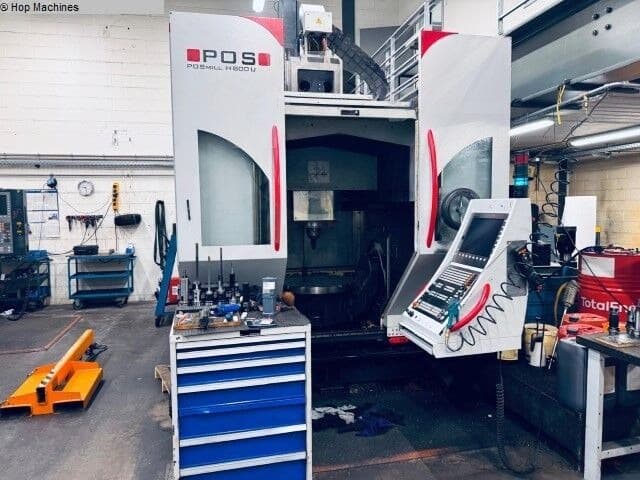

Обрабатывающий центр PossMill H800U-ID17866

PossMill H800U — это высокотехнологичный 5-осевой универсальный обрабатывающий центр, предназначенный для комплексной обработки деталей сложной геометрической формы. Станок построен по схеме «гёдель» (наклонно-поворотный стол), что позволяет выполнять одновременную 5-осевую обработку (Simultaneous 5-Axis) за один установ.

Бренд PossMill (принадлежит группе Pinnacle, Тайвань) позиционирует серию H как оборудование для высокопрецизионных работ в инструментальном производстве и аэрокосмической отрасли.

Ключевые особенности PossMill H800U

• 5-осевая концепция: Наличие наклонно-поворотного стола большого диаметра (800 мм) позволяет обрабатывать габаритные детали со всех сторон (кроме плоскости зажима), обеспечивая идеальную соосность отверстий и точность взаимного расположения поверхностей.
• Высокая жесткость конструкции: Станина выполнена из механового чугуна с широкой базой, что эффективно гасит вибрации при скоростном фрезеровании и гарантирует стабильность размеров.

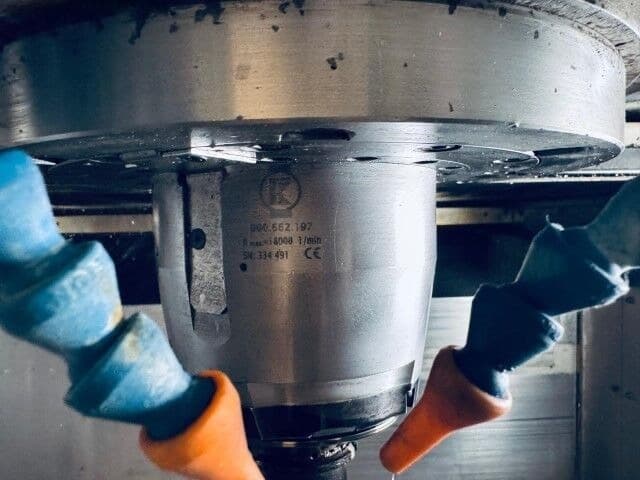

• Прямой привод шпинделя (Direct Drive): Минимизирует биение и тепловыделение, обеспечивая высокое качество финишной поверхности — критически важный параметр для изготовления пресс-форм.
• Динамика и скорость: Линейные направляющие роликового типа обеспечивают высокую скорость быстрых перемещений и ускорения, сокращая время обработки сложных контуров.
• Продвинутое управление: Использование стоек Heidenhain или Siemens позволяет использовать функции динамического контроля столкновений и интеллектуальные циклы калибровки осей.

Характеристики:

X-Weg 670 мм
Y-Weg 820 мм
Z-Weg 600 мм
Машинный вес около 20000 кг
• Диапазон поворота (B): от -120° до +120°
• Поворотный стол (C): бесступенчатая регулировка на 360°
• Устройство смены инструмента: 96 позиций, HSK-A63, заднее расположение с дисплеем
• Измерительные системы: линейная шкала Heidenhain (X/Y/Z) с продувкой воздухом; Heidenhain
поворотная измерительная система
• Кинематический модуль POS в комплекте Опорный шар
• Защита контура POS

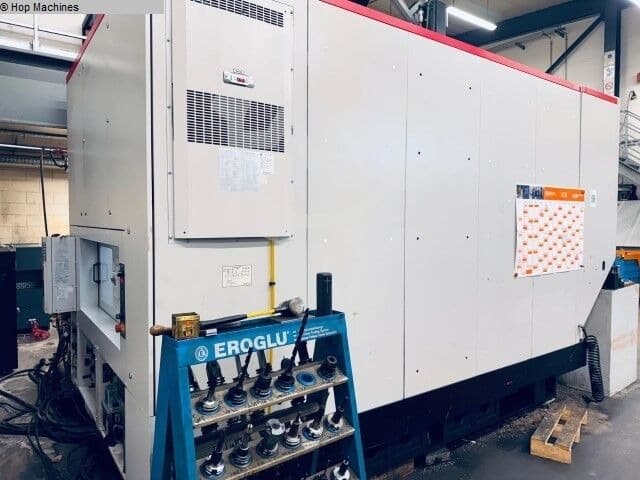

• Охлаждение шкафа управления: активное воздушно-воздушное
Cgebq Ufqwjyrhwaj Dsp
• Охладитель шпинделя: регулируемый
• Масляное охлаждение 4-й/5-й осей: регулируемое
• Сетевые и USB-подключения
• Автоматически управляемый люк для загрузки крана
• Насос охлаждающей жидкости на головке через функции M

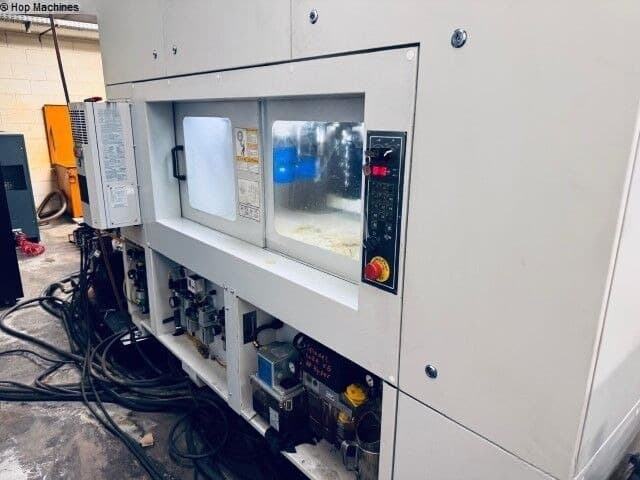

• Защитная дверца для смены инструмента
• Интерфейсы для подачи материала на стол: 3 гидравлических соединения и 1 воздушное соединение в
центре стола
• Мобильный электронный маховик
• Наработка: 22 996 часов всего; 12 971 программный час

Дополнительное оборудование

• Внешний смеситель/конвейер для стружки
• Устройство для удаления стружки со специальным насосом
• Водяной пистолет (для промывки)
• Воздух на шпинделе
• Электромеханический масло/охлаждающий сепаратор
• Автоматический контроль уровня охлаждающей жидкости
• Индикатор рабочего состояния (светодиодная индикация)
• Гидравлический силовой агрегат, включая управление через функции M
