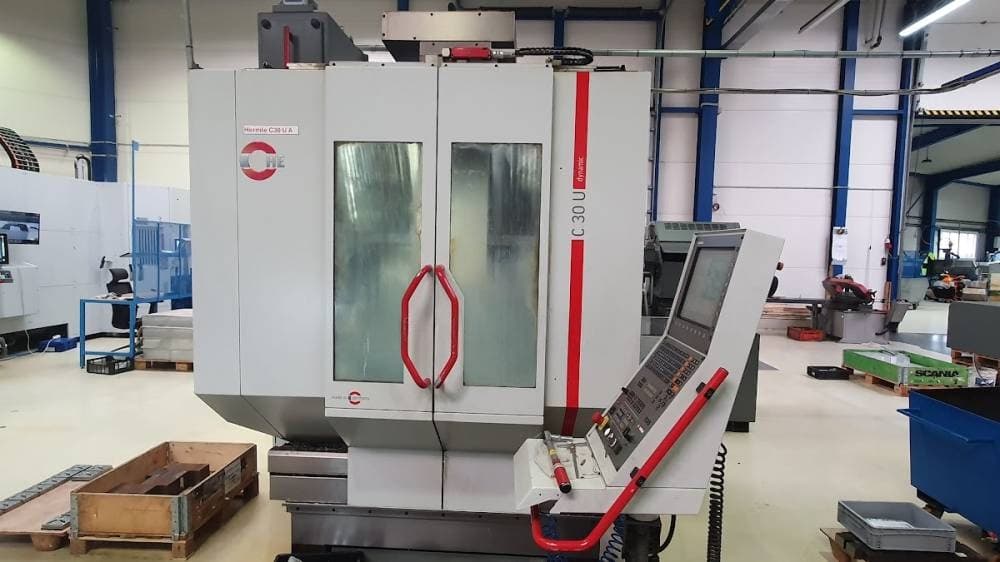

Обрабатывающий центр вертикальный Hermle AG C 30 U Dynamic-ID17750

Hermle C 30 U Dynamic — это эталонный 5-осевой вертикальный обрабатывающий центр от немецкого производителя Hermle. Серия «Dynamic» специально разработана для высокодинамичной и прецизионной обработки сложных деталей. Станок построен по схеме модифицированного портала, что обеспечивает исключительную жесткость и точность.

Технологические особенности

• Конструкция Gantry: Hermle использует схему, при которой заготовка перемещается только по осям вращения (A и C), а инструмент — по линейным осям (X, Y, Z). Это гарантирует стабильный центр тяжести и высочайшую динамику.
• Минеральное литье (станина): Станина выполнена из полимербетона, который поглощает вибрации в 6–10 раз эффективнее чугуна и обладает отличной термостабильностью.
• Три направляющие по оси Y: Уникальное решение Hermle — центральная направляющая по оси Y предотвращает «клевок» шпиндельной бабки, обеспечивая идеальную геометрию на любых скоростях.
• Встроенный магазин: Компактный дисковый магазин на 32 позиции (расширяемый до 87 и более) интегрирован в станину, что экономит площадь цеха.

Характеристики:

• Система управления Heidenhain TNC 530
• Рабочая поверхность стола 630 мм
• Перемещение по оси X 650 мм
• Перемещение по оси Y 600 мм
• Перемещение по оси Z 500 мм
• Скорость вращения шпинделя 0 - 18 000 об/мин
• Количество осей 5
• Внутренняя подача охлаждающей жидкости: да
• Внутреннее давление охлаждающей жидкости: 80 бар

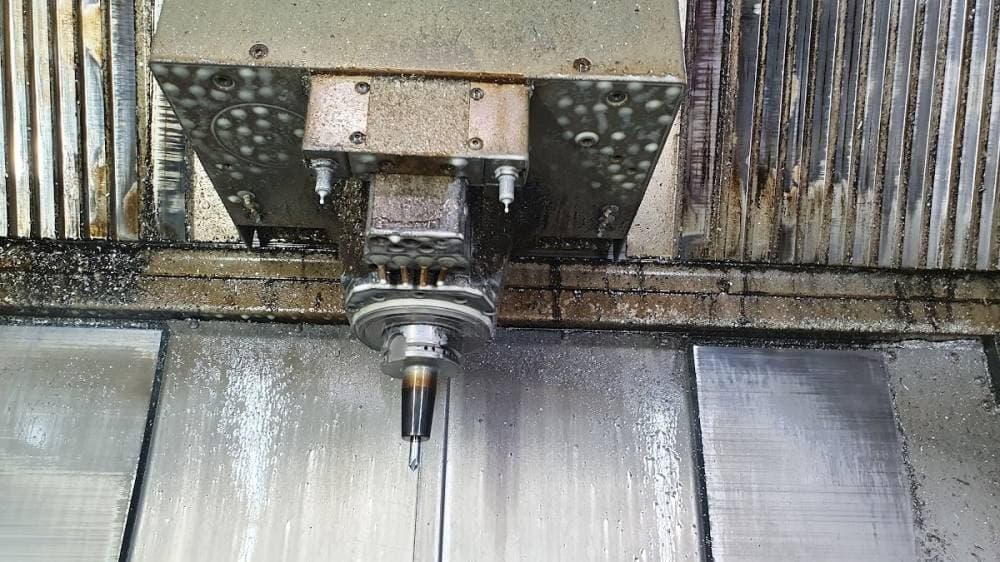

• Конус шпинделя: HSK-A63
• Магазин инструмента: да
• Количество позиций смены инструмента: 32

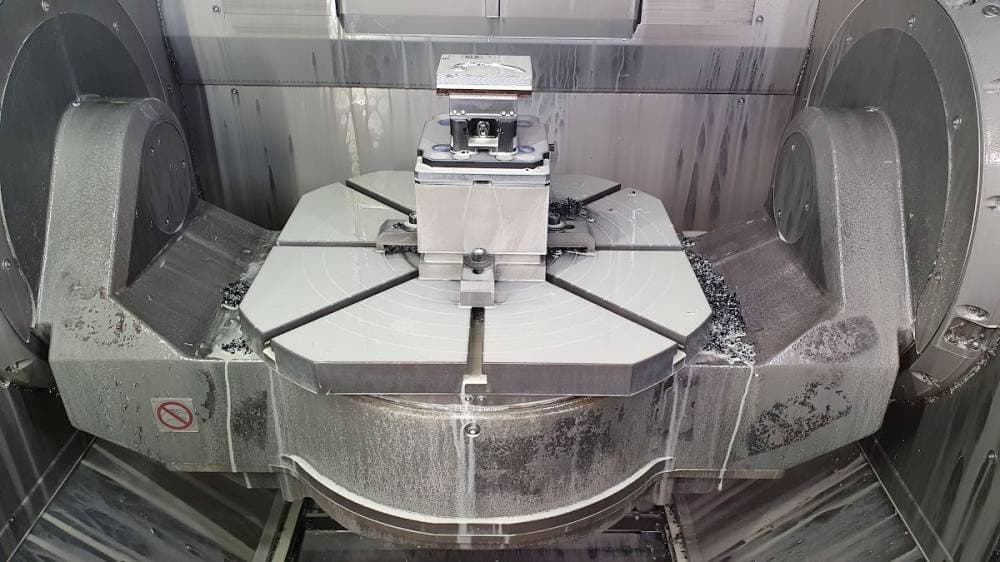

• Перемещение по оси A: +30°/-115°
• Перемещение по оси C: 0,001°
• Вес ​​станка: 9500 кг
