Обробний центр Quaser MV 184P/12B-ID17193

Описание

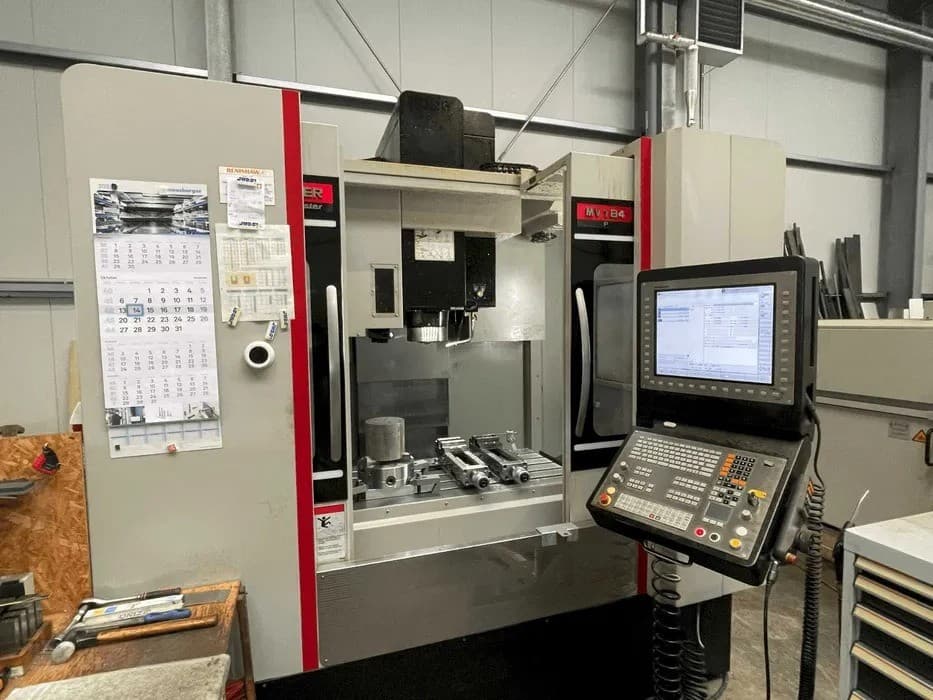

Обрабатывающий центр Quaser MV 184P/12B был выпущен в 2019 году. Станок оснащен системой управления HEIDENHAIN TNC 640, главным шпинделем SK40 с ременным приводом и прецизионным поворотным столом Lehmann. Его чугунная конструкция с ребрами жесткости обеспечивает исключительную жесткость, устойчивость и точность. Станок оснащен усовершенствованной системой охлаждения с контролем температуры, сквозной подачей СОЖ через шпиндель и барабанным фильтром, что обеспечивает высокую эффективность и чистоту обработки.

Технические характеристики:
- Производитель: Quaser
- Модель: MV 184P/12B
- Год выпуска: 2019
- Количество осей: 4
- Система управления: HEIDENHAIN TNC 640
- Наработка: 17 526 ч
- Местонахождение: Германия

Конструкция:
- Корпус станка: прочная чугунная конструкция, оптимизированная под компьютер
- Ребра жесткости: усиленные для минимизации вибрации
- Цвета: RAL 7035 (светло-серый) / RAL 9005 (черный)

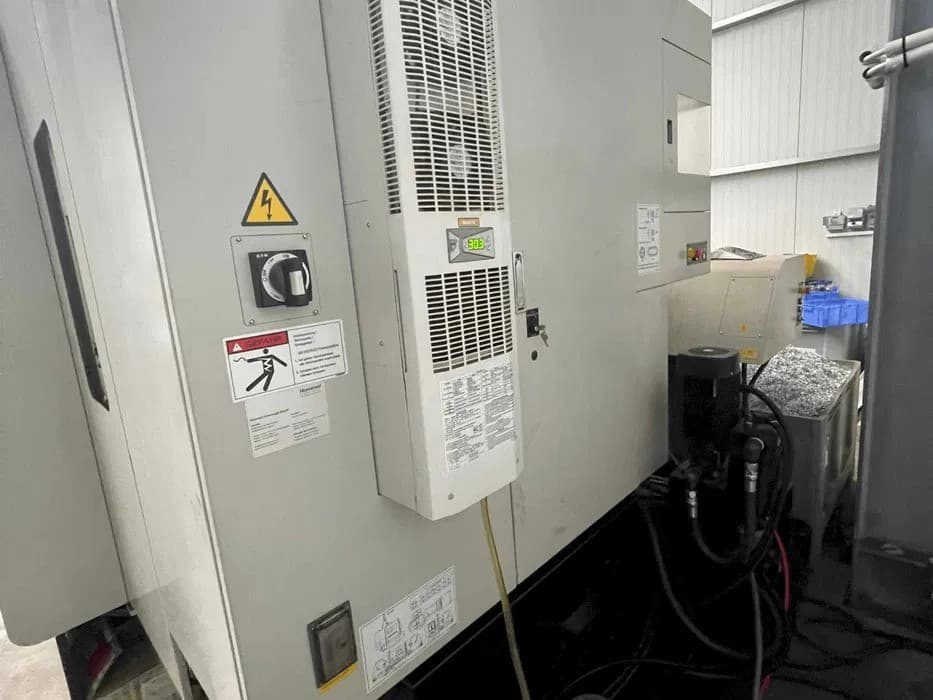

- Охлаждаемый шкаф управления
- Сигнализация: трехцветная лампа

Управление и эксплуатация:
- Большой TFT-дисплей с подвижной и вращающейся панелью управления
- Переносной электронный маховичок
- Хранение программ на SSD-накопителе

Шпиндель:
- Тип: SK40, ременной привод (MB-4.0)
- Система охлаждения: жидкостное охлаждение
- Вращающееся соединение Deublin для шпинделя
- Дополнительная продувка шпинделя воздухом (функция M)
- Система охлаждения через шпиндель (ICS) с насосом Grundfos и патронным фильтром

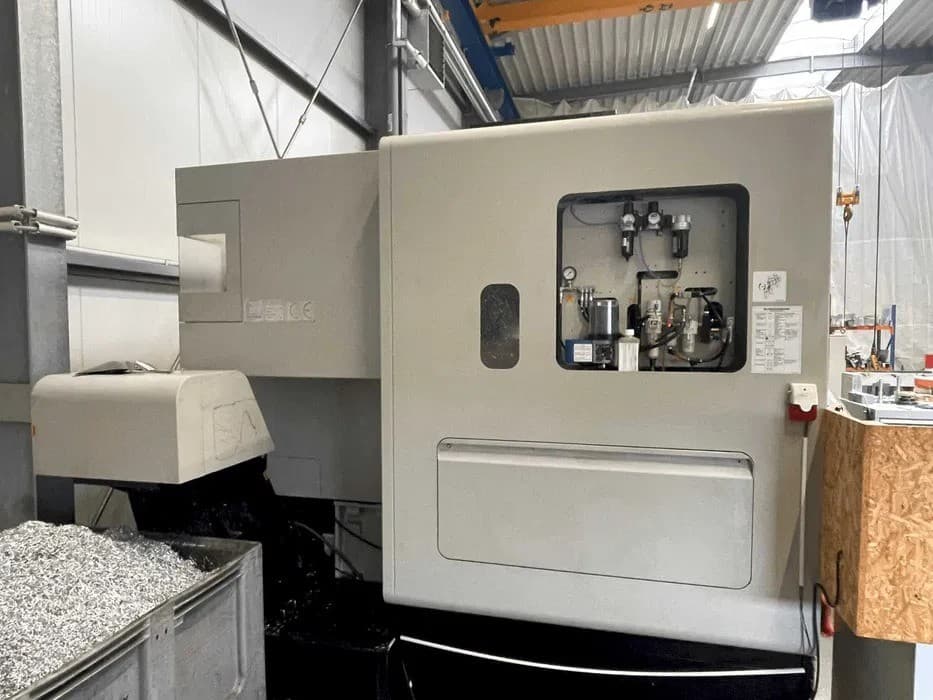

Система охлаждения и фильтрации:
- Циркуляция СОЖ с насосом Grundfos
- Кольцевые форсунки охлаждения на торце шпинделя
- Барабанный фильтр с транспортером стружки и скребковой лентой
- Стружкоотводы из нержавеющей стали
- Автоматизированная промывка рабочей зоны

Система смазки:
- Автоматическая централизованная смазка ШВП
- Гибридная смазка направляющих и ШВП

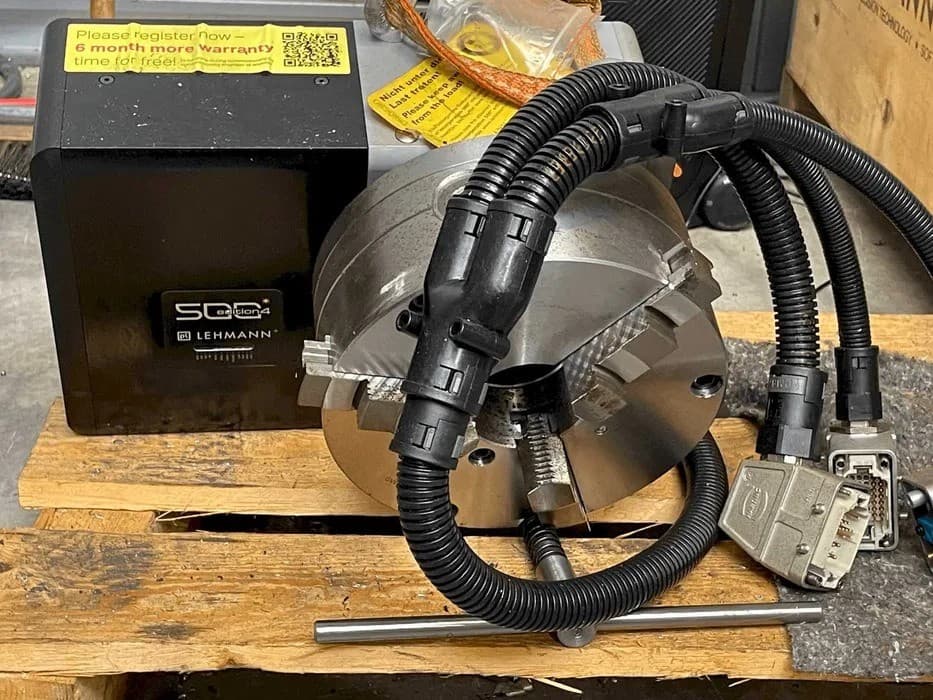

Стол и оси:
- Поворотный стол: Lehmann, одношпиндельный
- Привод: Двигатель Mavil ERN с разъемами Harting
- Патрон: 3-кулачковый BFU.520-250ps
- Подготовка 4-й оси: установка интерфейса Heidenhain и подключение кабелей

Измерительная система:
- Датчик детали: Renishaw OMP40-2 (оптический)
- Датчик инструмента: Renishaw OTS (с оптической передачей сигнала, регулируемый держатель)
- Щуп: PS3-1C с керамическим щупом и рубиновым шариком (резьба M4)
- Оптический приёмник сигнала
- Адаптер и комплект крепления Renishaw

Преимущества:
- Прецизионная система управления HEIDENHAIN TNC 640
- Прочная, высокостабильная конструкция из чугуна
- Усовершенствованная система фильтрации СОЖ и удаления стружки
- Охлаждение шпинделя с контролем температуры
- Полный комплект измерительного оборудования Renishaw
- Возможность расширения за счёт дополнительных осей и автоматизации

Техническое состояние:
- Станок в очень хорошем состоянии
- Полностью исправен, готов к работе
- Регулярно проходит техническое обслуживание
