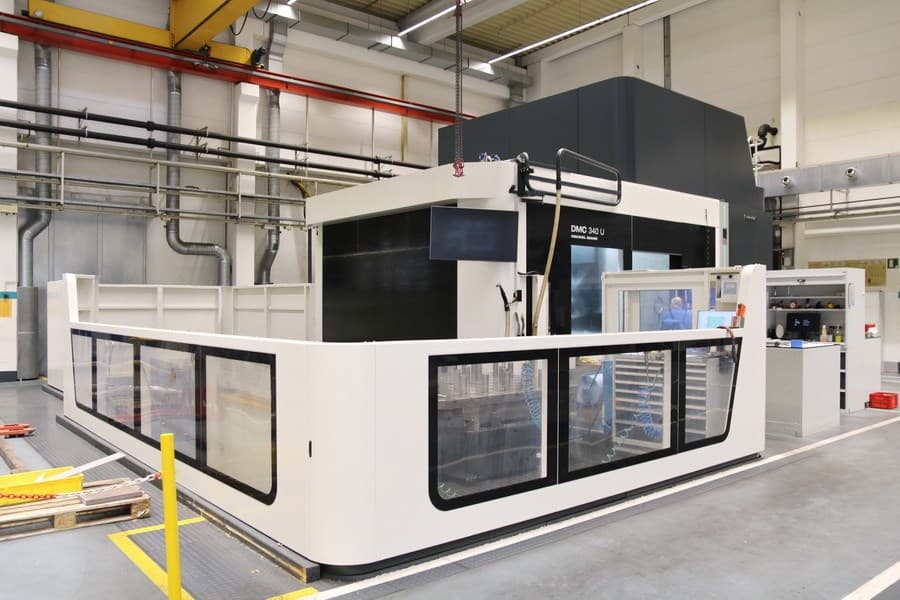

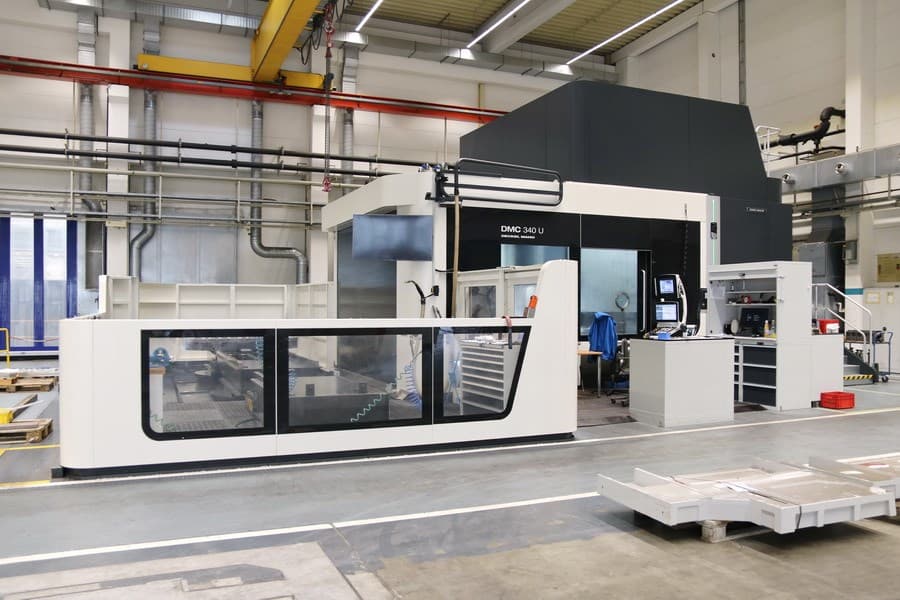

Пятиосевой универсальный обрабатывающий центр DMG MORI - DMC 340 U-ID17527

Описание:

- Пакет повышения точности
- Пакет MDynamics

(Улучшенное качество обработки поверхности при сокращении времени обработки)

- Всего около 10 500 часов наработки шпинделя

- Станция очистки конуса с вращающимися щетками

- Идентификация инструмента Balluff
- Защита станка с помощью быстрого отключения (MPC)

- Многослойное защитное стекло
- Конструкция станка для установки в углубление
- Линейные шкалы Heidenhain (вместо Magnescale)

- Система дистанционного управления с камерой и экраном на панели управления

Характеристики:

• Перемещение по оси X: 3400 мм
• Перемещение по оси Y: 3400 мм
• Перемещение по оси Z: 1600 мм

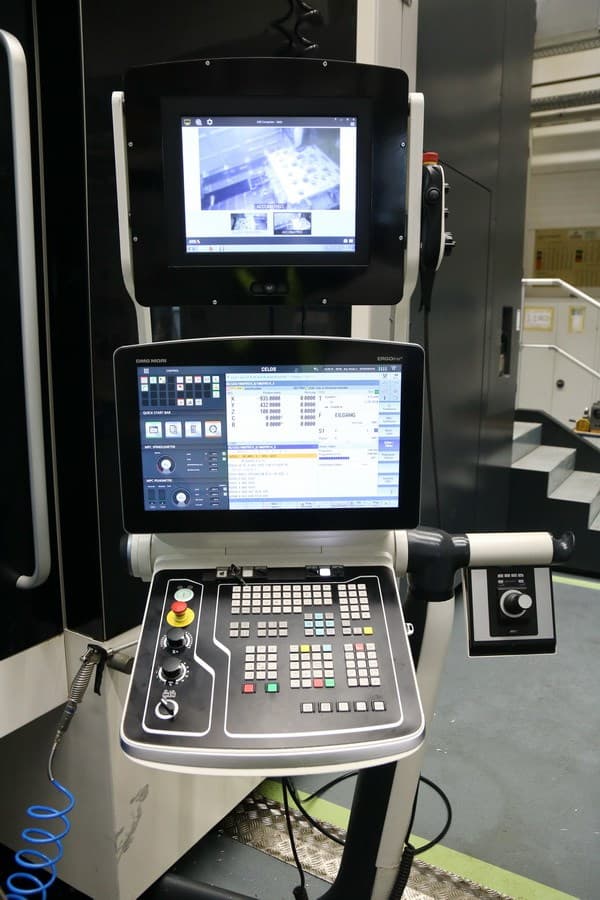

• Управление: CELOS 840D sl Op Siemens
• Главный шпиндель:
• Макс. скорость вращения шпинделя: 20 - 15000 об/мин
• Мощность привода - главный шпиндель: 52 / 42 кВт
• Монтаж инструмента: HSK-A100
• Макс. крутящий момент: 404 / 280 Нм
• Поворот: -30° / +180°
• Поворотный стол с ЧПУ:
• Диаметр стола: 2500 x 2000 мм
• Макс. Нагрузка на стол: 10 000 кг
• Скорость вращения стола: 5 об/мин
• Расстояние от центра шпинделя до стола (горизонтально): 130 - 1730 мм
• Расстояние от центра шпинделя до стола (вертикально): 230 - 1830 мм
• Расстояние от вершины шпинделя до стола (горизонтально): -1500 - 1900 мм
• Расстояние от вершины шпинделя до стола (вертикально): -1600 - 1800 мм
• Инструментальная смена:
• Тип 5x Колесо
• Количество позиций для инструмента: 303
• Макс. диаметр инструмента: 110 мм
• Макс. диаметр инструмента с прилегающим свободным пазом: 280 мм
• Макс. длина инструмента: 900 мм
• Макс. Вес инструмента: 45 кг
• Время смены инструмента: 7,5 сек
• Держатель инструмента: HSK-A100
• Скорость подачи:
• Быстрое перемещение: 60 / 30 / 40 м/мин
• Общая потребляемая мощность: 140 кВА
• Вес станка: около 106 т
• Требуемая площадь: около 14,0 x 13,0 x 7,0 м
