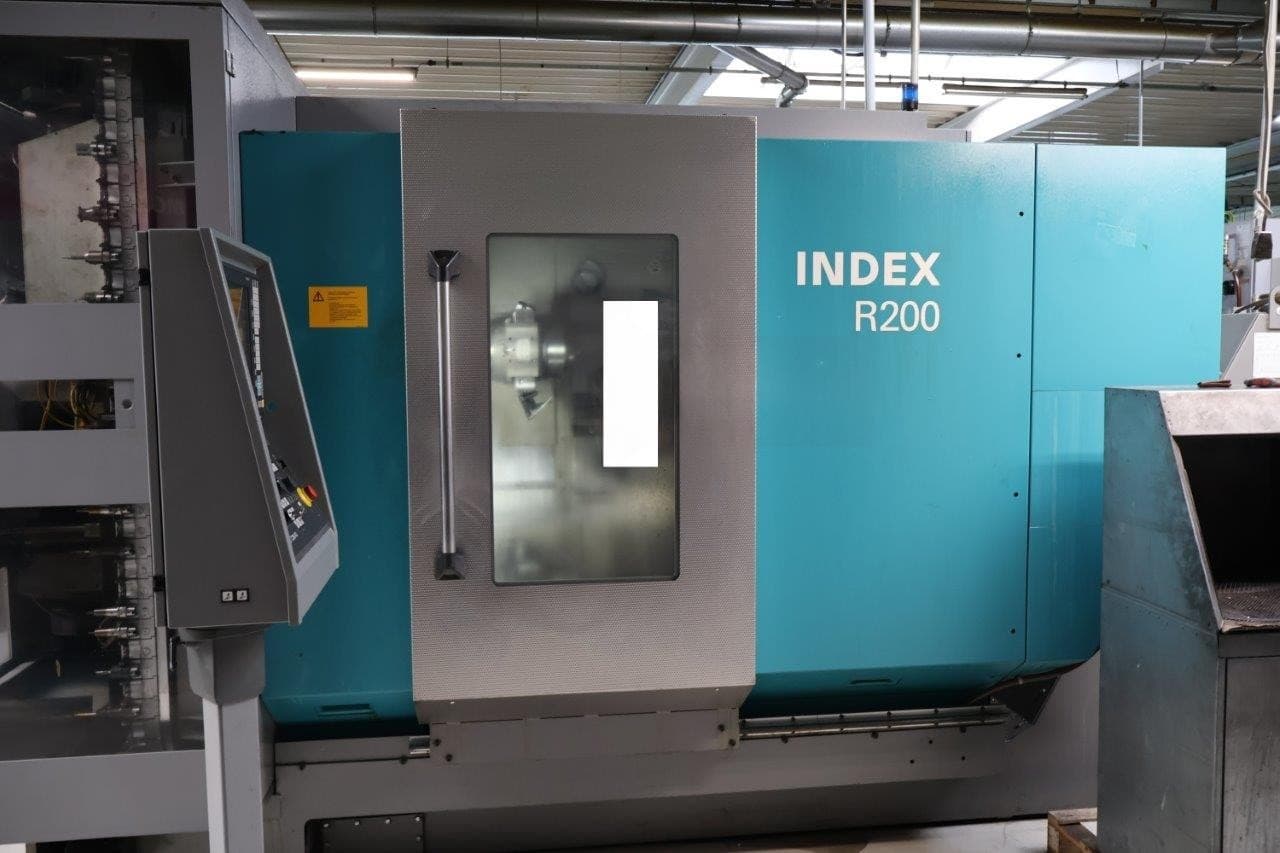

Токарно-фрезерный центр с ЧПУ INDEX R 200 R200 VirtualLine-ID17653

INDEX R 200 — это ультрасовременный токарно-фрезерный центр с ЧПУ, представляющий собой вершину немецкого станкостроения в области многозадачной обработки. Станок уникален своей кинематикой: он оснащен двумя независимыми мотор-шпинделями и двумя фрезерными шпинделями, что позволяет выполнять сложнейшую 5-осевую обработку одновременно на обеих сторонах детали.

Концепция VirtualLine — это цифровая экосистема (цифровой двойник), которая позволяет полностью моделировать и оптимизировать процесс обработки на ПК перед запуском на реальном станке.

Технологические особенности

• Двойная производительность: Наличие двух идентичных фрезерных шпинделей (оси B) позволяет вести параллельную обработку двух разных деталей или обрабатывать одну деталь с двух сторон одновременно.
• Кинематика RatioLine: Уникальная архитектура INDEX обеспечивает беспрепятственный сход стружки и невероятную динамику перемещений.
• Полноценное 5-осевое фрезерование: Фрезерные шпиндели способны выполнять любые операции — от сложного профильного фрезерования до зубофрезерования (skiving).
• VirtualLine (Цифровой двойник): Это 100% идентичная копия станка в виртуальной среде. Она позволяет:
• Проверять программы на отсутствие столкновений.
• Точно рассчитывать время цикла.
• Обучать персонал без риска повредить дорогостоящее оборудование.

Описание:

Наработка шпинделя (по состоянию на 21 ноября 2025 г.) Год выпуска 2011:

S1: 4114 ч

S2: 3064 ч

S3: 2535 ч

S5: 4170 ч

Токоронарно-фрезерный центр с роликовыми направляющими.

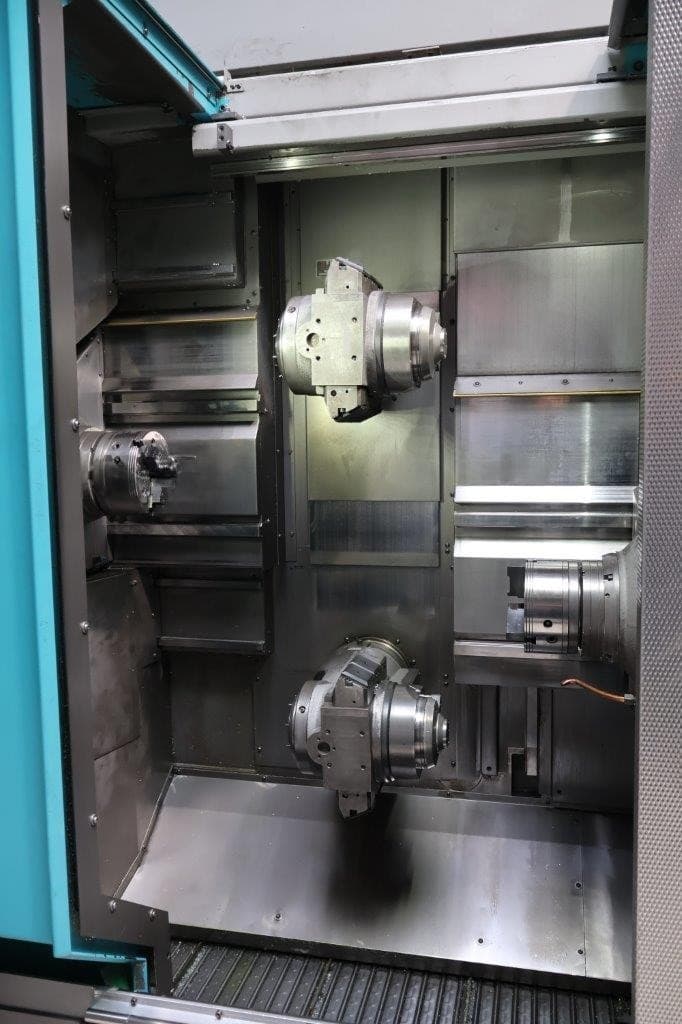

Заготовочные шпиндели перемещаются по направляющим. Инструментальные держатели интегрированы в углубления в станине станка; все линейные оси расположены под прямым углом друг к другу. Направляющие установлены на роликовых подшипниках. Главные и осевые приводы переменного тока.

Стеклянные шкалы на всех линейных осях.

Поворотные энкодеры в осях вращения.

Гарантируются следующие минимальные значения:

Допуск положения:

P по всем осям X, Y и Z в соответствии с
VDI/DGQ 3441: 1,01 мм
Измерено лазером

Диаметр основного шпинделя 65 мм
Внешний диаметр крепления шпиндельной головки 140 мм, внутренний диаметр 85 мм

Максимальная пропускная способность материала 65 мм
Максимальная скорость 5000 об/мин
Диаметр переднего подшипника 110 мм
Мощность 100%/40% кВт 7,5/35,5
Максимальный крутящий момент 100%/40% Нм 125/170 Нм
Управляемый синхронный трехфазный привод в виде двигателя с полым валом
