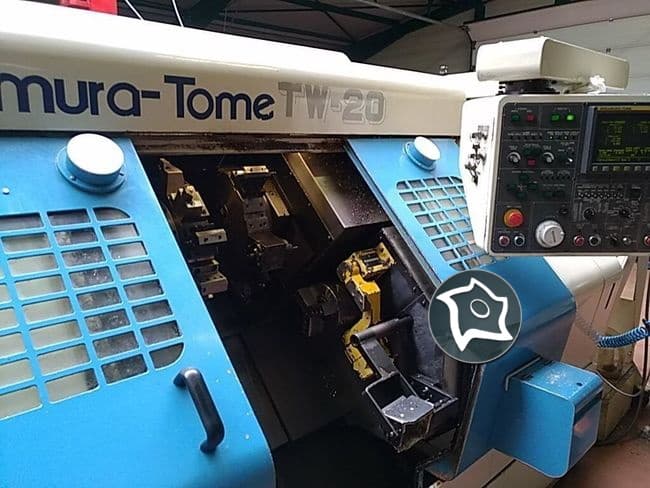

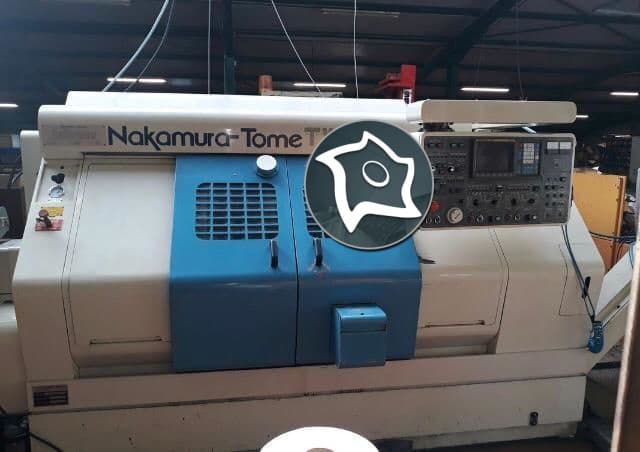

Токарно-фрезерный центр с ЧПУ Nakamura-Tome TW 20-ID13650
Описание

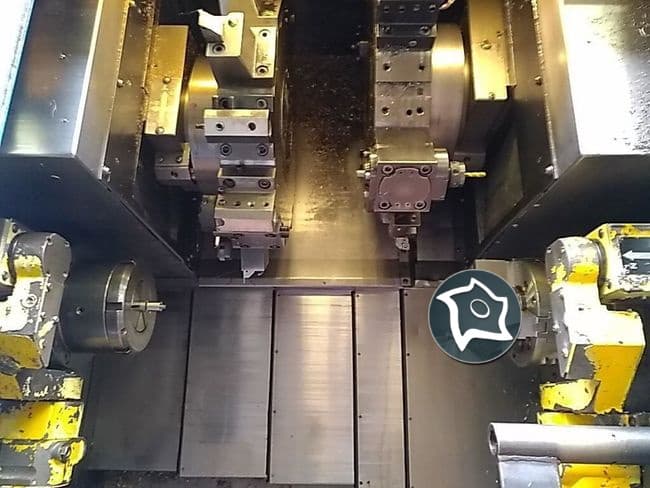

Токарно-фрезерный центр с ЧПУ TW 20 произведён фирмой Nakamura-Tome с системой управления Fanuc O TT в 1996 году, оснащен двумя револьверными головками на 16 позиций, горизонтально расположенным шпинделем и противошпинделем с максимальной частотой вращения 5000 об/мин, осью С, транспортером для стружки, устройством охлаждающей жидкости, цанговыми патронами. Оборудование полностью исправно, в хорошем техническом состоянии. Полный пакет документов, включая инструкцию по эксплуатации, прилагается.
Nakamura-Tome - японский производитель многоцелевых токарных станков и токарно-фрезерных центров высшего класса, в частности занимается выпуском токарных центров с 1, 2, 3 или даже 4 инструментальными револьверами, многоцелевых токарных центров с фрезерной наклонной головой и инструментальным магазином емкостью до 120 инструментов.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | Nakamura-Tome |
| Модель | TW 20 |
| Год производства | 1996 |
| Система управления | Fanuc O TT |
| Диаметр точения (мм) | 165 |
| Длина точения (мм) | 100 - 340 |
| Максимальный диаметр точения над станиной (мм) | 220 |
| Обороты шпинделя (об/мин) | 5000 |
| Мощность привода шпинделя (кВт) | 5,5 / 7,5 |
| Диаметр отверстия в шпинделе (мм) | 51 |
| Диаметр патрона, мм | 165 |
| Обороты противошпинделя (об/мин) | 5000 |
| Мощность привода шпинделя (кВт) | 3,7 / 5,5 |
| Диаметр отверстия в шпинделе (мм) | 42 |
| Диаметр патрона, мм | 165 |
| Количество позиций в револьвере (шт) | 16 |
| Количество позиций в револьвере 2 (шт) | 16 |
| Обороты приводного инструмента (об/мин) | 3600 |
| Мощность приводного инструмента (кВт) | 15 |
| Перемещение револьвера 1 X (мм) | 175 |
| Перемещение револьвера 1 Z (мм) | 240 |
| Перемещение револьвера 2 X (мм) | 175 |
| Перемещение револьвера 2 Z (мм) | 680 |
| Быстрое перемещение по осям Х/Z (м/мин) | 12/24 |
| Суммарная мощность станка (кВА) | 41 |
| Габаритные размеры станка (Д х Ш х В) | 3500 х 2800 х 2000 |
| Вес станка (кг) | 5500 |
