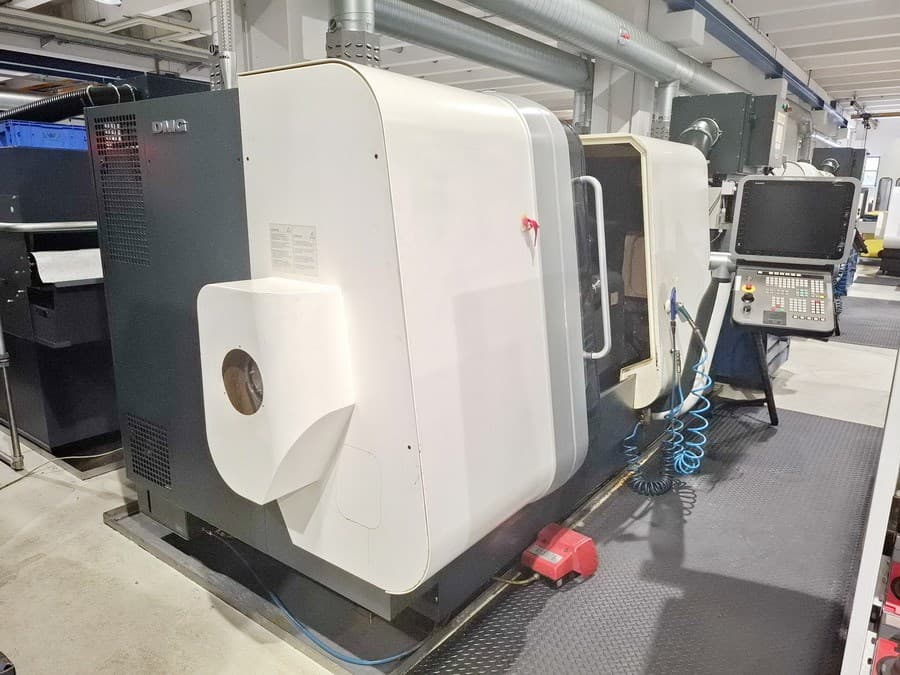

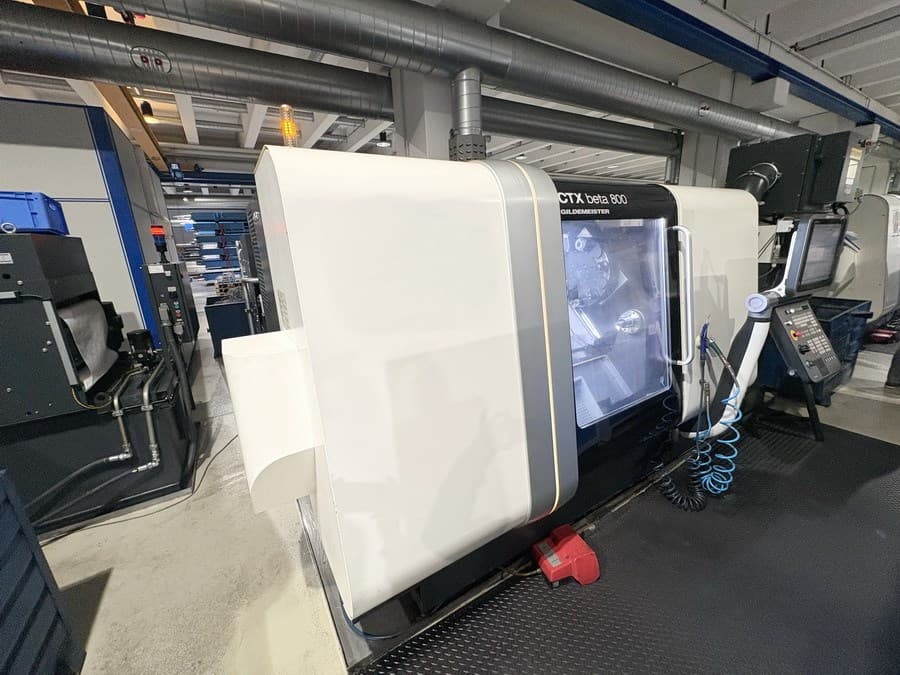

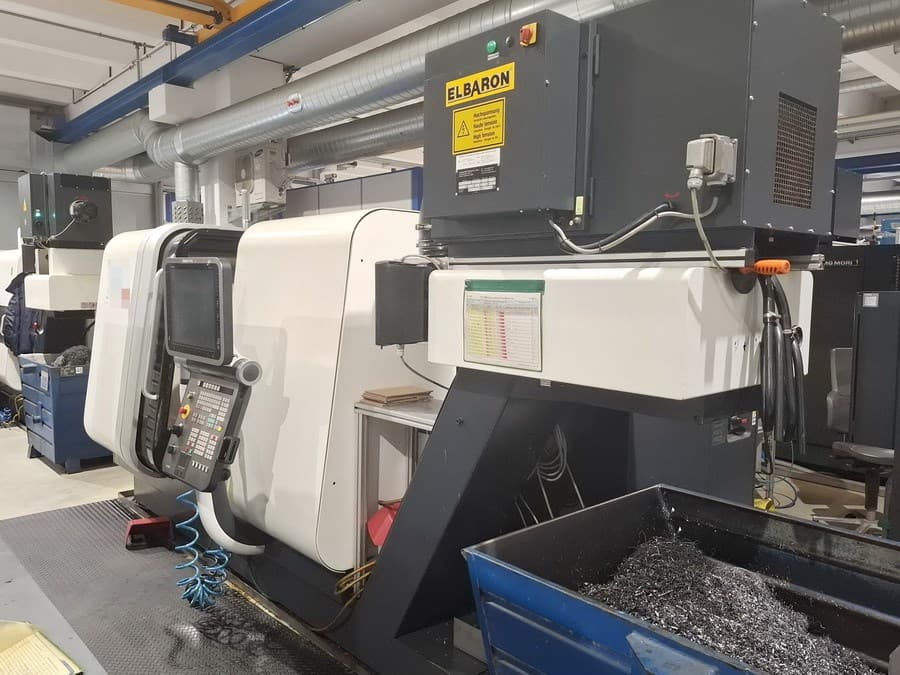

Токарно-фрезерный обрабатывающий центр GILDEMEISTER - CTX beta 800 V4-ID17932

Основные характеристики:

• Тип станка: Токарно-фрезерный центр с ЧПУ
• Производитель: GILDEMEISTER
• Тип: CTX beta 800 V4
• Год выпуска: 2011

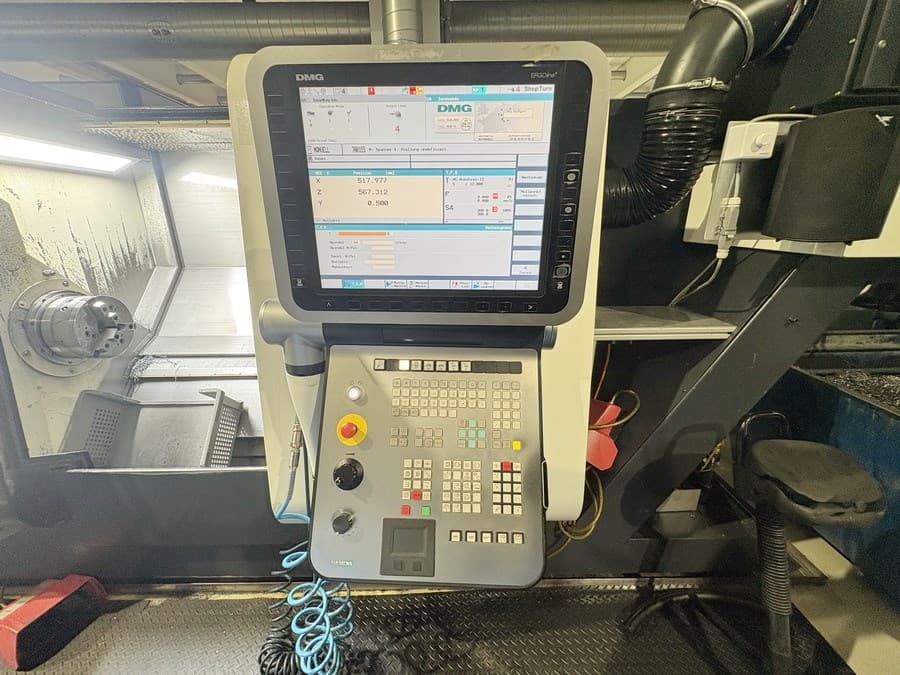

• Система управления: Sinumerik 840 D ERGOLine Siemens

Описание:

- Наработка шпинделя: около 14 779 ч

- Комплектация для работы в нестабильных сетях

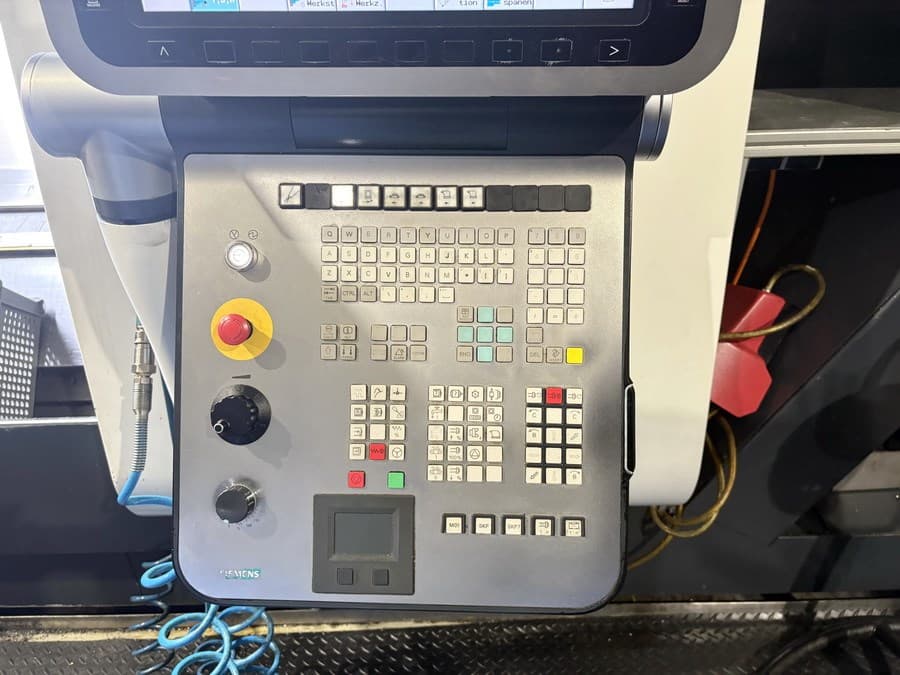

- Расширение панели управления
- Полое зажимное устройство 95 мм
- Полый упор шпинделя 95 мм
- Дифференциальное зажимное устройство для основного шпинделя

- В комплекте верстак
- В комплекте инструментальный шкаф
- В комплекте инструментальный шкаф для держателей инструмента VDI

- В комплекте 2 приводных инструмента
- В комплекте 6 держателей инструмента

Технические характеристики:

• Диаметр обработки 410 мм
• Длина обработки 800 мм
• Планировщик Sinumerik 840 D ERGOLine Siemens
• Диаметр обработки над станиной 700 мм
• Макс. диаметр обработки 410 мм
• Перемещение по оси x 300 мм
• Перемещение по оси y +/- 60 мм
• Перемещение по оси z 800 мм
• Максимальный диапазон скорости вращения шпинделя 4000 об/мин
• Диаметр патрона 260 мм
• Диаметр подшипника шпинделя 130 мм
• Мощность привода при 40% рабочем цикле = 34 кВт
• Мощность привода при 100% рабочем цикле = 25 кВт
• Макс. Крутящий момент 280 Нм
• Ось C 0,01°
• Поворотный стол (положение X) 12
• Монтажный держатель DIN 69880 / 40 мм
• Приводные станции 6 позиций
• Диапазон скоростей приводных инструментов ~ 4000 об/мин
• Мощность привода - инструменты 40% рабочего цикла = 11,3 кВт
• Мощность привода - инструменты 100% рабочего цикла = 5,6 кВт
• Быстрое перемещение (X/Y/Z) 30 м/мин
• Задняя бабка:
• Перемещение задней бабки 800 мм
• Конус Морзе MK 5
• Общая потребляемая мощность 65 кВА
• Вес станка около 6,2 т
• Требуемое пространство около 5,5 x 3,0 x 2,5 м

Комплектация:

• Конвейер для стружки
• Привод инструмента
• Задняя бабка
• Трехкулачковый патрон Schunk THW Plus 260-81 мм
• Сигнальная лампа - 4 цвета
• Система промывки
• Промывочный пистолет

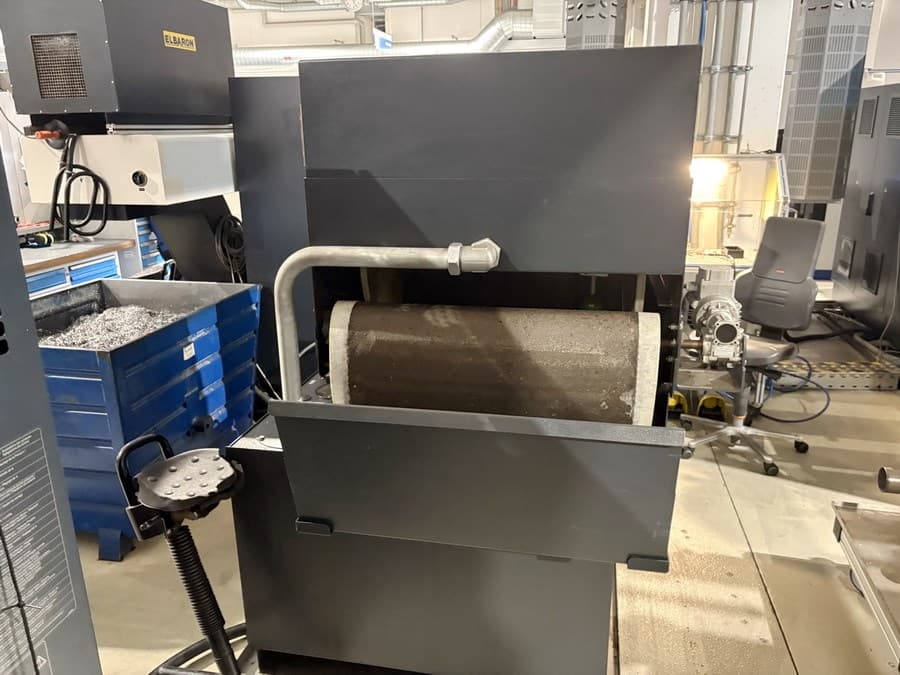

• Фильтр для бумажной ленты 8/20 бар, 600 л
• Главный шпиндель ISM102
• Частично полое зажимное устройство Ø 95 мм
• Система удаления масляного тумана Elbaron
