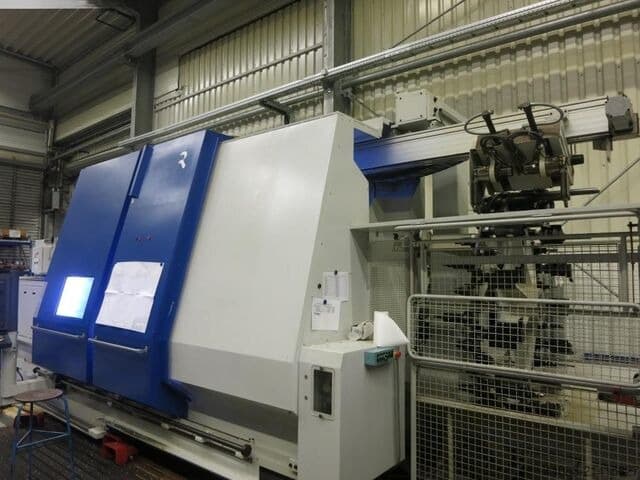

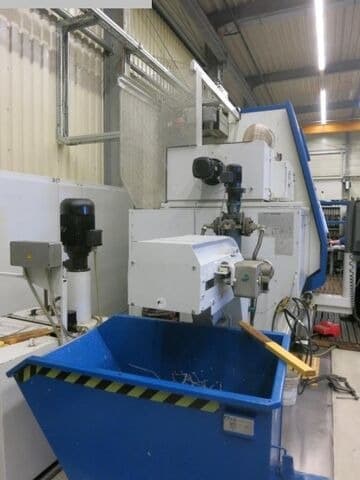

Токарно-фрезерный обрабатывающий центр MAX MÜLLER MDW 20 M-ID17837

Производитель: MAX MÜLLER
Модель: MDW 20 M
Год выпуска: 1998

Описание

MAX MÜLLER MDW 20 M — это мощный токарно-фрезерный обрабатывающий центр тяжелого класса, созданный легендарным заводом из Ганновера. Станок серии MDW (Machine Digital Werkzeugmaschine) воплощает в себе классическую немецкую жесткость и точность.

Индекс «M» означает наличие приводного инструмента (Milling), что позволяет выполнять не только токарную обработку, но и сверление, нарезание резьбы и фрезерование пазов за один установ.

Ключевые особенности модели MDW 20 M

  • Невероятная жесткость: Массивная литая станина весом в несколько тонн эффективно гасит вибрации, что позволяет вести «тяжелое» черновое резание с большой глубиной прохода.
  • Приводной инструмент: Наличие вращающегося инструмента в револьверной головке превращает станок в полноценный обрабатывающий центр для сложных валов и фланцев.
  • Точность на десятилетия: Благодаря качеству немецкого литья и широким направляющим скольжения, эти станки сохраняют геометрию даже после 20–30 лет эксплуатации.
  • Мощный шпиндельный узел: Рассчитан на работу с крупногабаритными деталями и тяжелыми режимами обработки легированных сталей и чугуна.

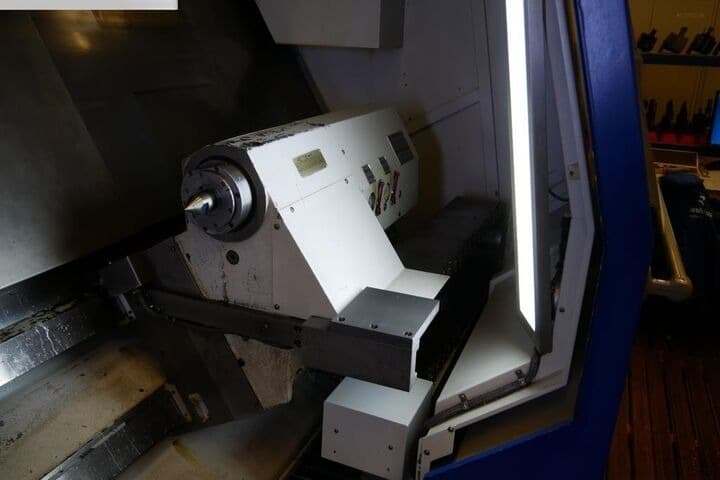

  • Надежная задняя бабка: Массивная конструкция задней бабки обеспечивает стабильную поддержку длинных валов при высоких нагрузках.

Характеристики:

Диаметр токарной обработки 850 мм
Длина токарной обработки 2000 мм
Диаметр токарной обработки над опорой 690 мм

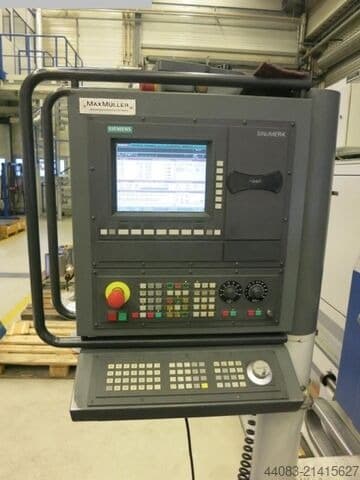

Система управления Siemens
Тип 840 C
Внутреннее охлаждение шпинделя 23 бар
Высота центров 450 мм
Диаметр шпинделя у переднего подшипника 200 мм
Диаметр отверстия шпинделя 128 мм
Мощность привода 60 кВт
Скорость вращения 7-1800 об/мин
Крутящий момент 7908 Нм
Вес заготовки 4000 кг
Диаметр пиноли задней бабки 160 мм
Конус пиноли задней бабки MK 5
Трехкулачковый патрон Forckrath 600 мм
Сменщик инструмента 60
Мощность привода инструмента 30 кВт
Скорость вращения 56-3000 об/мин
Вес станка около 18 т
Требуемое пространство около 6,3 x 2,4 x 3,3 м
Станок полностью отремонтирован
Фрезерный держатель Cappoy C 6
Двухпризменный токарный держатель
