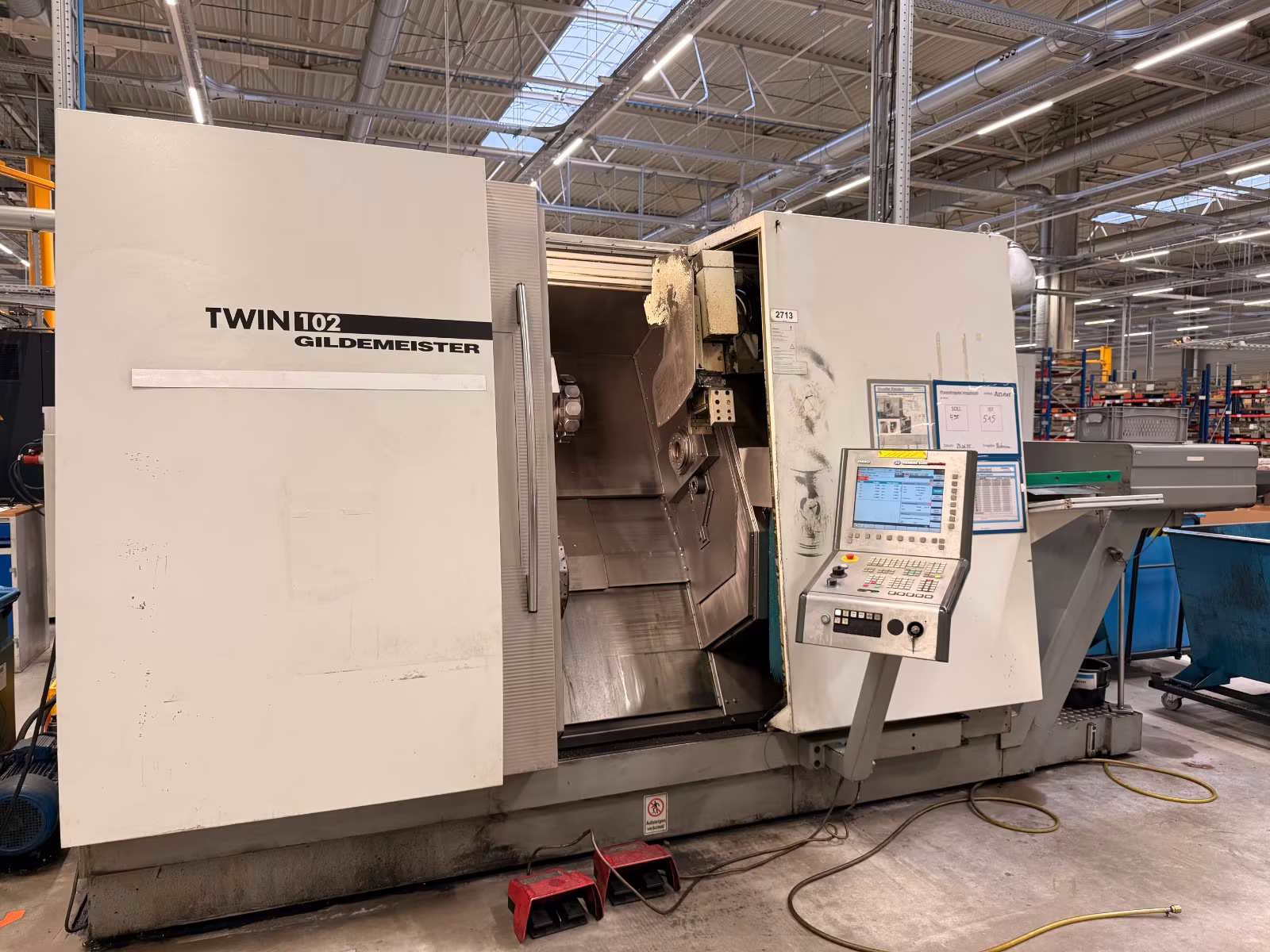

Токарно-фрезерный обрабатывающий центр с ЧПУ DMG GILDEMEISTER TWIN 102-ID17718

Производитель: DMG MORI
Модель: TWIN 102
Год выпуска: 2007
Цена: 54 000 EUR

Описание

DMG Gildemeister TWIN 102 — это высокопроизводительный двухшпиндельный токарно-фрезерный центр с ЧПУ, предназначенный для полной обработки сложных деталей с двух сторон. Серия TWIN от концерна DMG Mori (Gildemeister) является эталоном в массовом производстве благодаря возможности одновременной работы двух револьверных головок.

Технологические особенности

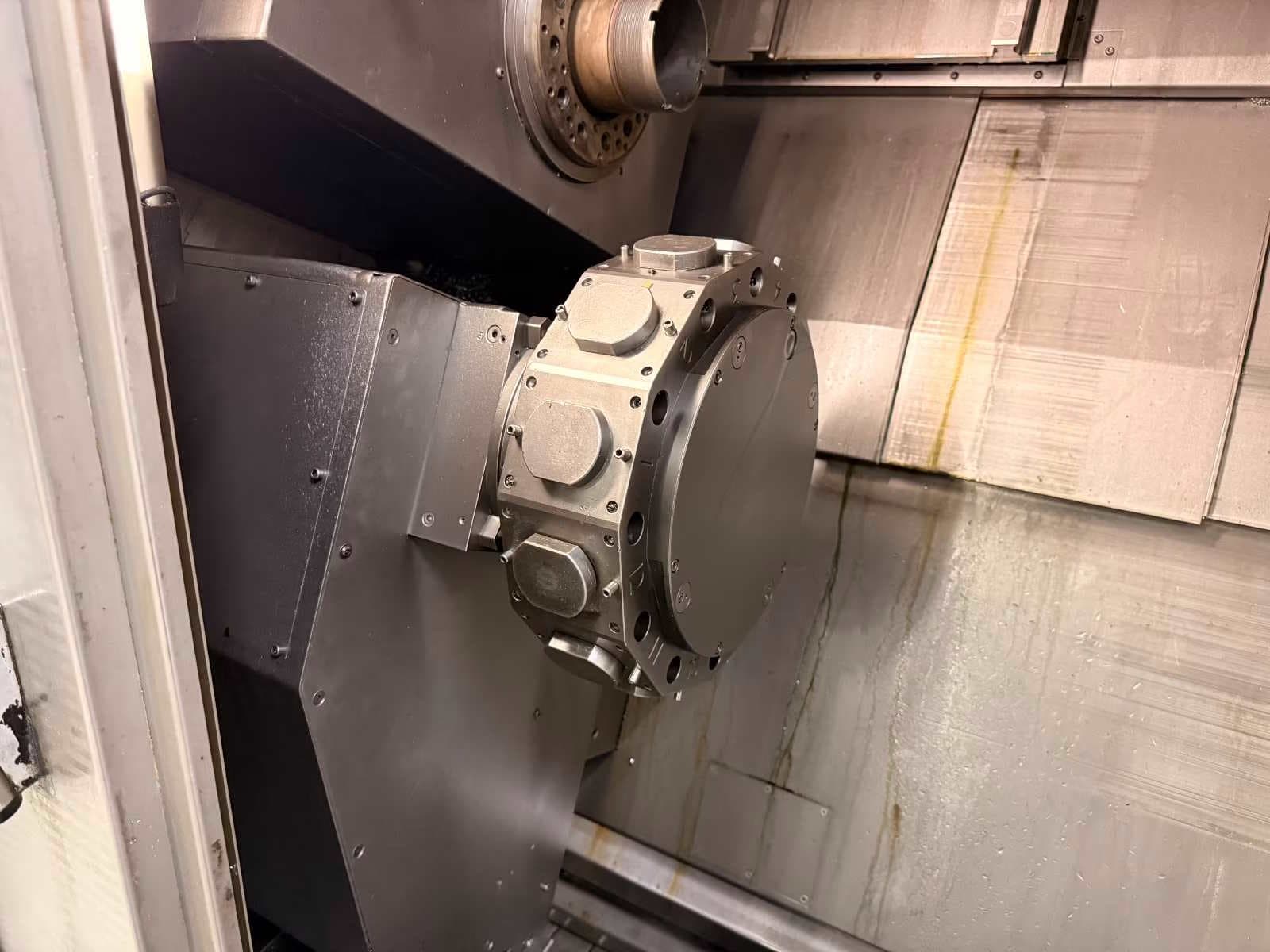

  • Две револьверные головки: Позволяют обрабатывать деталь одновременно сверху и снизу. Например, можно одновременно выполнять наружное точение и внутреннее сверление, что сокращает время цикла почти вдвое.
  • Сквозное отверстие 102 мм: Индекс «102» указывает на большой диаметр прохода прутка, что редкость для станков такого класса. Это позволяет обрабатывать крупные заготовки из прутка в автоматическом режиме.
  • Концепция TWIN: Уникальная архитектура, где обе головки могут работать как с главным шпинделем, так и с контршпинделем. Это обеспечивает идеальный баланс времени обработки первой и второй сторон детали.
  • Ось Y: Наличие оси Y на одной или обеих головках позволяет выполнять сложное фрезерование (лыски, пазы, резьбы) вне оси вращения.

Описание:

  • Наработка часов (по показаниям): 88 040
  • Наработка шпинделя (по показаниям): 43 558
  • Диапазон скорости вращения шпинделя: 3200/5000 об/мин
  • Диаметр обработки: 270 мм
  • Диаметр токарной обработки: 120 мм
  • Расстояние между шпинделями: 900 мм
  • Перемещение по оси X1: 290 мм
  • Перемещение по оси Z1: 650 мм
  • Перемещение по оси X2: 180 мм
  • Перемещение по оси Z2: 650 мм
  • Перемещение по оси Y1: ±40 мм
  • Перемещение по оси Z3: 670 мм
  • Перемещение по оси X3: 175 мм
  • Макс. Диаметр прутка: 100/104 мм
  • Диаметр отверстия шпинделя: 118 мм
  • Скорость быстрого перемещения по осям X и Z: 30 м/мин
  • Скорость быстрого перемещения по оси Y: 15 м/мин
  • Количество приводных инструментов на один инструментодержатель: 12

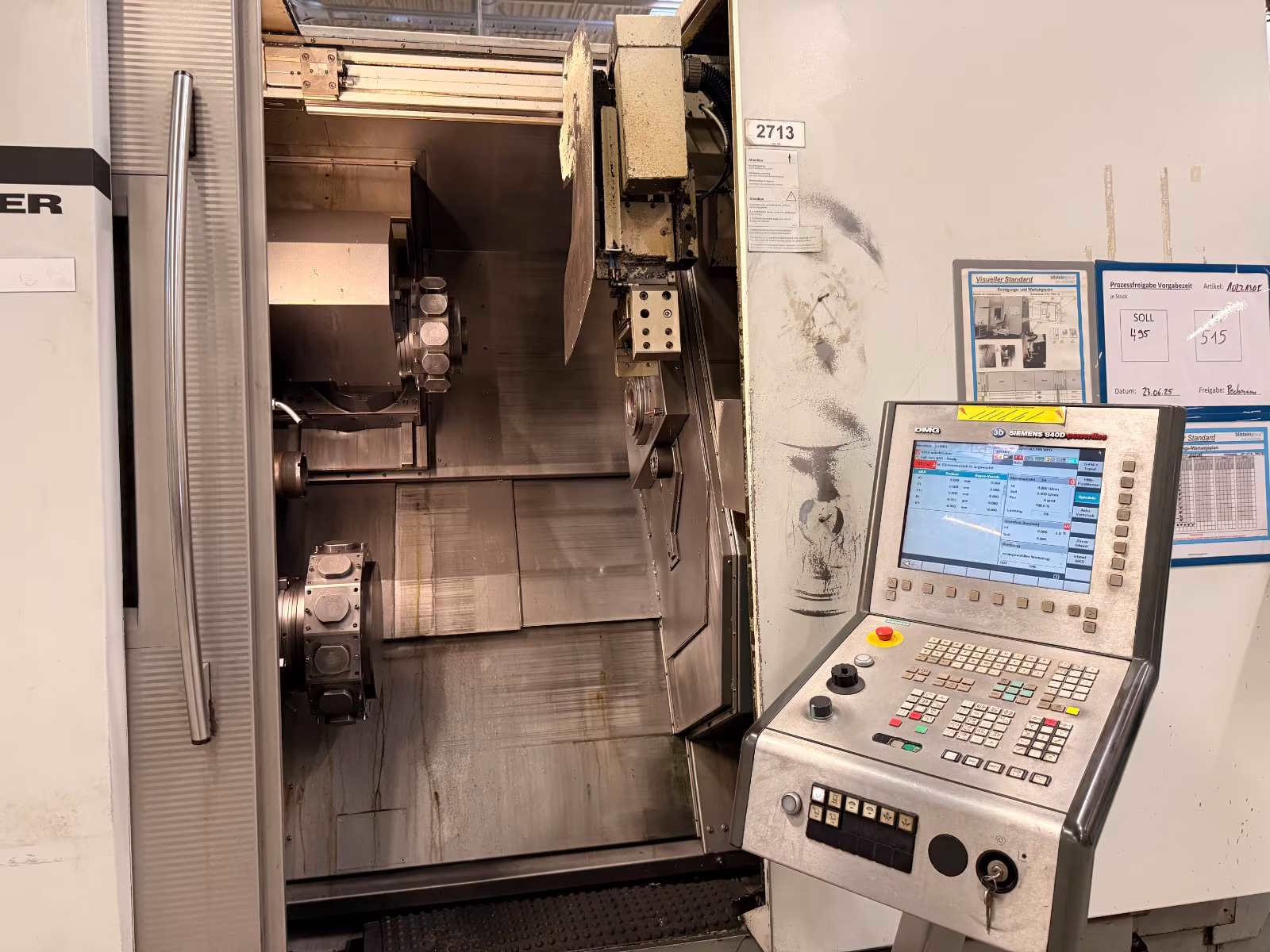

Система управления: SIEMENS SINUMERIK 840 D POWERLINE

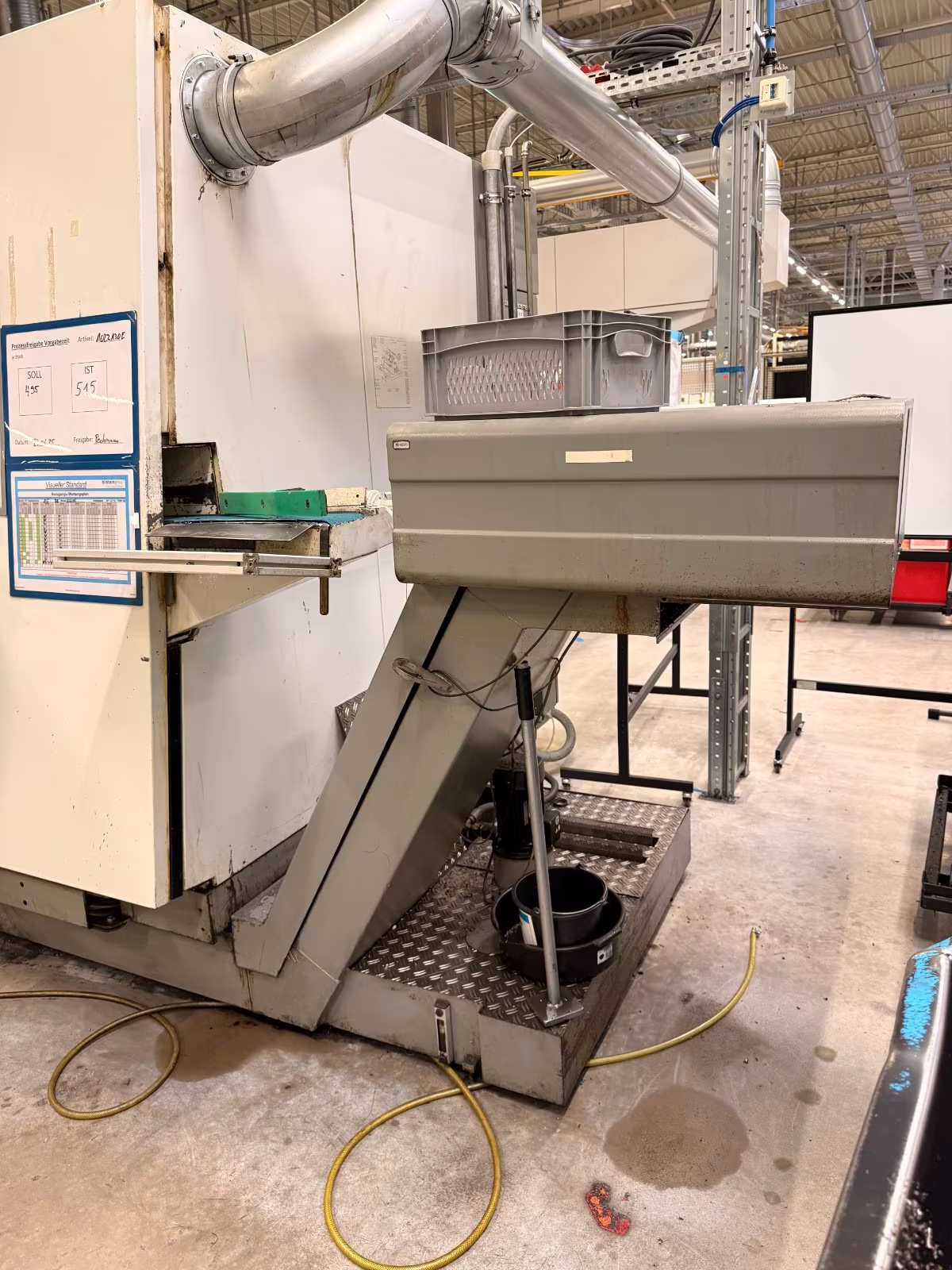

Включает в себя конвейер для стружки, две инструментальные револьверные головки (каждая с 12 рабочими местами), главный и контршпиндель, а также ножные переключатели.

Габариты и вес:

Установочные габариты (Д x Ш x В): 5500 x 2500 x 2500 мм

Вес: около 11 000 кг
