Токарно-фрезерный обрабатывающий центр с ЧПУ DMG MORI CLX 350 V6-ID17030

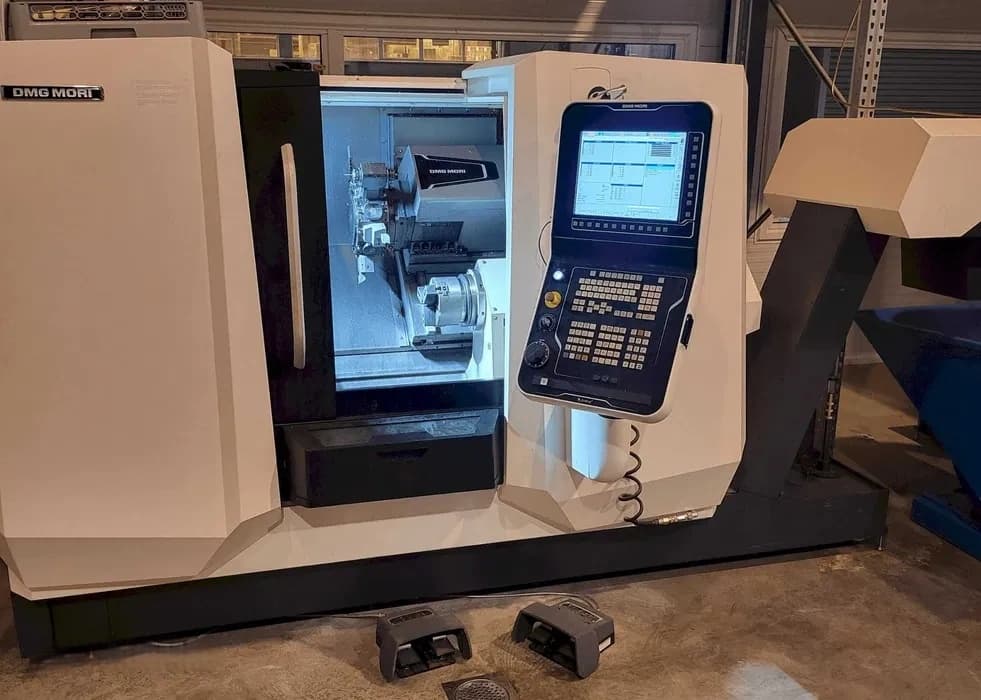

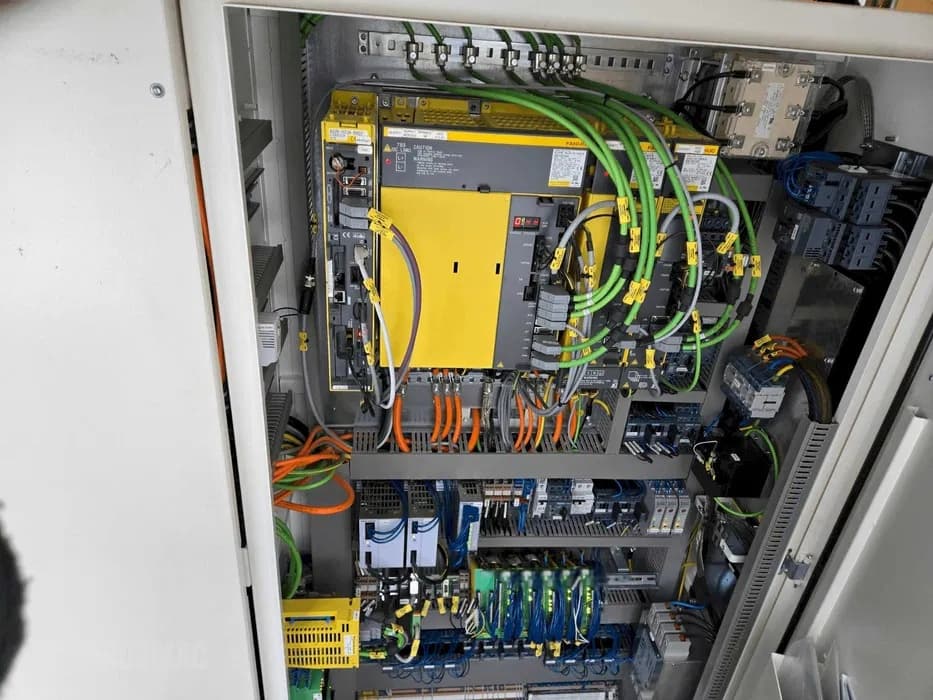

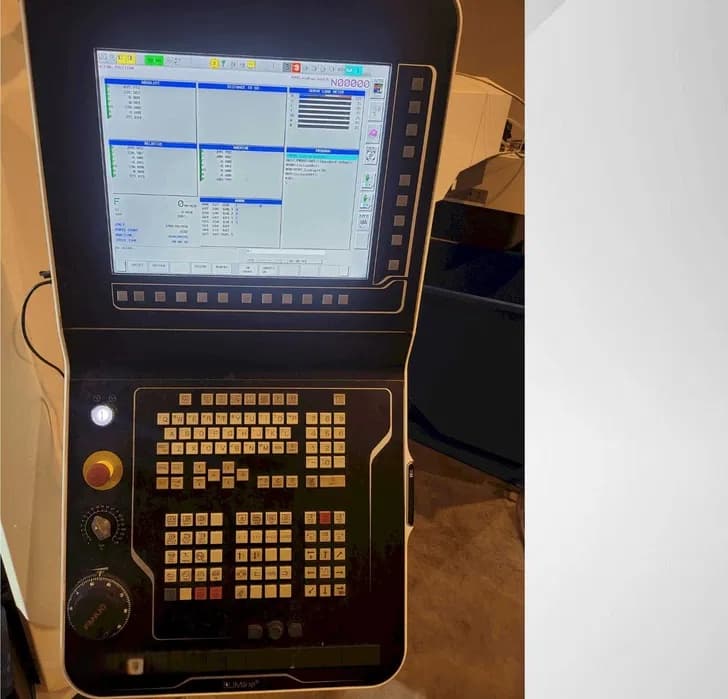

Токарно-фрезерный обрабатывающий центр с ЧПУ CLX 350 V6 произведён фирмой DMG MORI с системой управления FANUC в 2019 году, предназначен для комплексной обработки деталей различной сложности. Благодаря наличию оси C, а также контршпинделя, станок обеспечивает возможность выполнения сложных токарных и фрезерных операций за одну установку. Компактные размеры и высокая производительность делают его идеальным решением для серийного производства.

Технические характеристики:

• Макс. диаметр обработки: 320 мм​
• Макс. длина обработки по оси Z: 530 мм​
• Макс. диаметр прутка: 65 мм​
• Перемещения по осям:
  • X: 185 мм​
  • Y: ±40 мм​
  • Z: 540 мм​DMG MORI
• Главный шпиндель:
  • Максимальная скорость вращения: 5000 об/мин​
  • Мощность двигателя (40% ПВ): 16,5 кВт​
  • Крутящий момент (40% ПВ): 168 Н·м​
  • Спиндельный носик: A2-6​
  • Патрон: диаметром 210 мм​
• Контршпиндель:
  • Максимальная скорость вращения: 5000 об/мин​
  • Мощность двигателя (40% ПВ): 16,2 кВт​
  • Крутящий момент (40% ПВ): 62 Н·м​
  • Спиндельный носик: A2-5​
  • Патрон: диаметром 160 мм​

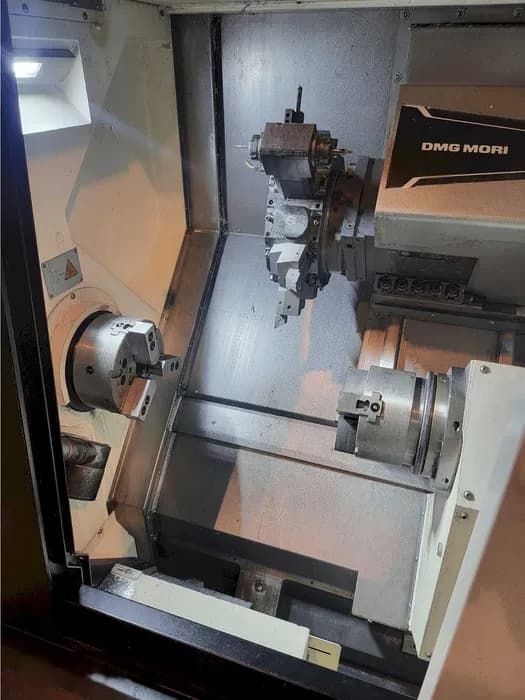

• Револьверная головка:
  • Количество позиций: 12​
  • Инструментальный держатель: VDI 30​
  • Количество приводных инструментов: 12​
  • Максимальная скорость вращения приводного инструмента: 5000 об/мин​
  • Мощность привода (40% ПВ): 5,65 кВт​
• Быстрые перемещения:
  • Ось X: 30 м/мин​
  • Ось Y: 22,5 м/мин​
  • Ось Z: 36 м/мин​
• Габариты станка (Д × Ш × В): 2800 × 1780 × 1850 мм​
• Масса станка: 4400 кг​

Оснащение и дополнительные опции:

• Пакет для работы с прутком, включая интерфейс для подключения податчика прутка и комплект втулок.​
• Пневматический выбрасыватель деталей для автоматического удаления обработанных деталей.​
• Система мониторинга инструмента для контроля состояния режущего инструмента и предотвращения поломок.​
• Прямые измерительные системы по осям X и Y для повышения точности позиционирования.​
• Высоконапорный насос СОЖ с давлением до 12 бар для эффективного охлаждения зоны резания.​

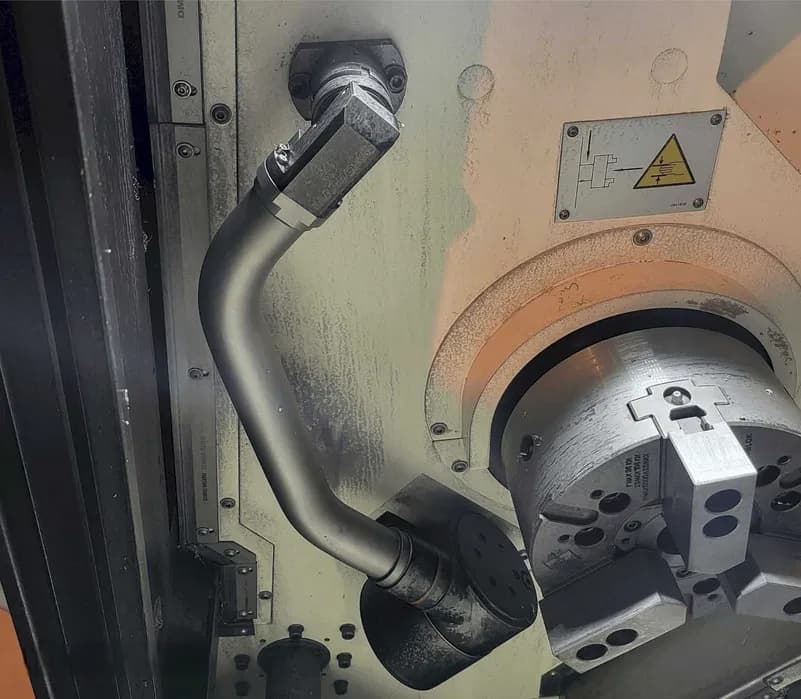

• Ручной измерительный щуп MARPOSS для калибровки и контроля инструмента.​

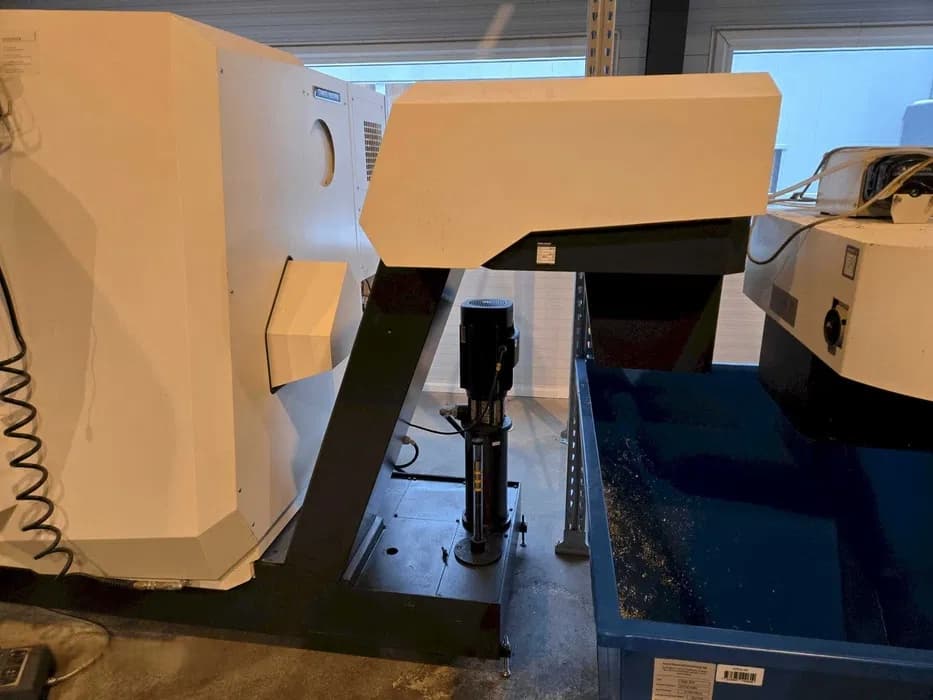

• Транспортер для стружки с боковым выбросом для автоматического удаления отходов обработки.​
• Патроны: гидравлический 3-кулачковый патрон диаметром 210 мм на главном шпинделе и 160 мм на контршпинделе.​
