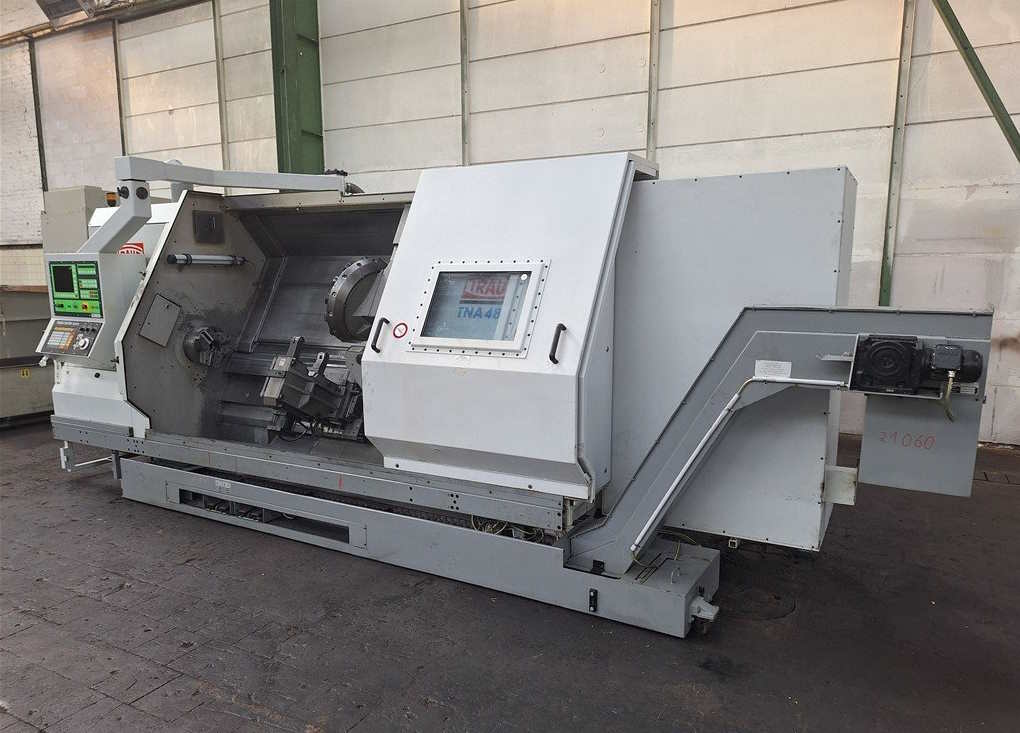

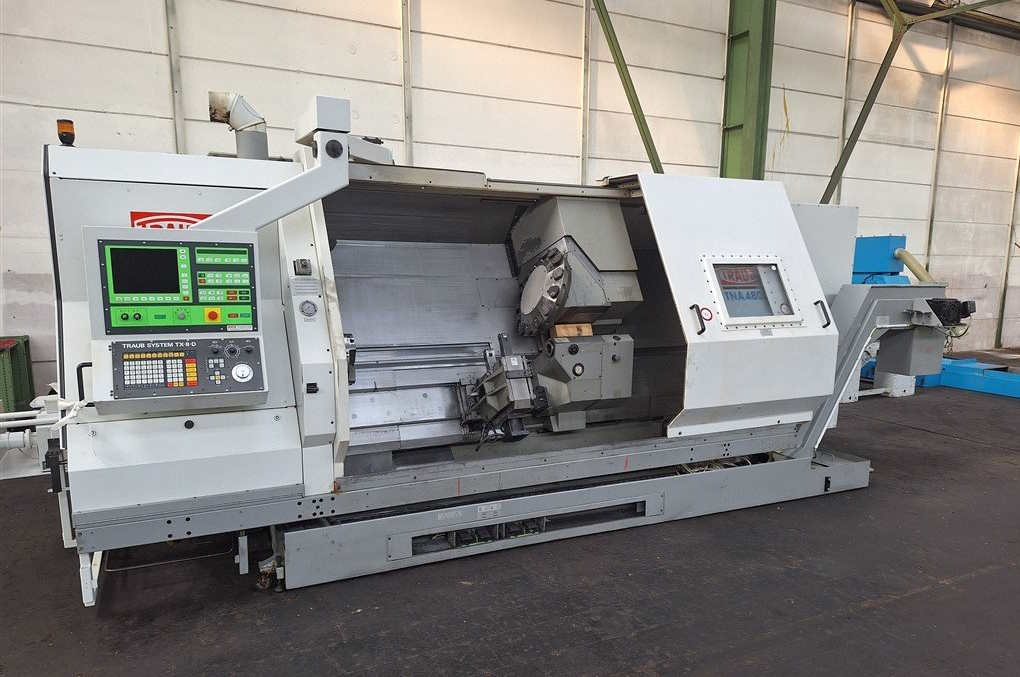

Токарно-фрезерный обрабатывающий центр с ЧПУ TRAUB TNA 480 L-ID17926

TRAUB TNA 480 L — это токарно-фрезерный обрабатывающий центр с ЧПУ, предназначенный для комплексной обработки деталей средней и большой длины.

Станок сочетает операции точения и фрезерования (за счёт приводного инструмента и C-оси), что позволяет выполнять обработку за один установ.

Применяется в серийном и мелкосерийном производстве в машиностроении, энергетике и автомобилестроении.

Основные характеристики:
Тип станка: токарно-фрезерный центр с ЧПУ
Система ЧПУ: TRAUB TX8-D
Максимальный диаметр точения: до 445 мм
Максимальная длина точения: до 2000 мм
Диаметр над станиной: около 660 мм
Проходное отверстие шпинделя: 65–80 мм
Диапазон оборотов шпинделя: 16–3150 об/мин
Мощность привода: около 34 кВт
Количество позиций револьверной головки: 12–14 инструментов
Наличие приводного инструмента: есть (C-ось)

Конструктивные особенности:
Комбинированная обработка: точение + фрезерование

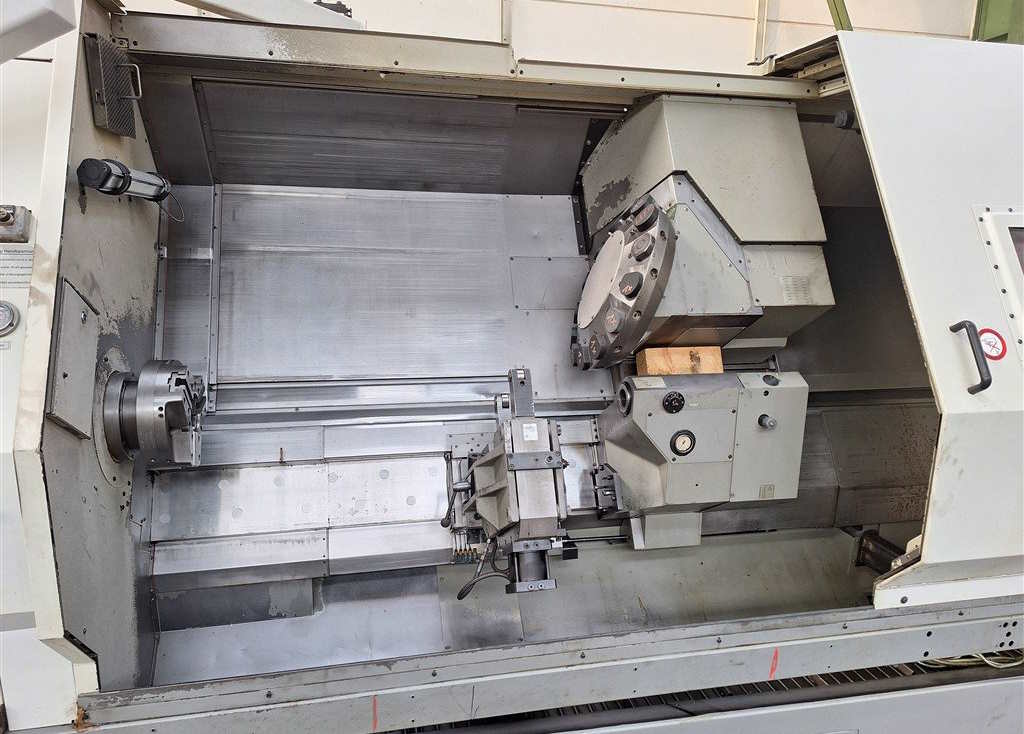

Револьверная головка с приводным инструментом
Управляемая задняя бабка (NC)
Возможность обработки длинных валов
Конвейер стружки и система СОЖ
Высокая жёсткость конструкции и стабильность обработки

Диаметр обработки: 445 мм
Длина обработки: 2000 мм
Диаметр обработки над станиной: 660 мм
Диаметр шпинделя: 65 мм
Частота вращения шпинделя: 16 - 3150 об/мин
Быстрое перемещение по оси X: 10 мм/мин
Быстрое перемещение по оси Z: 15 м/мин
Общая потребляемая мощность: 34 кВт
Приблизительный вес станка: 7,5 т
Приблизительные габариты: 6 x 2,5 x 2,2 м

Описание:

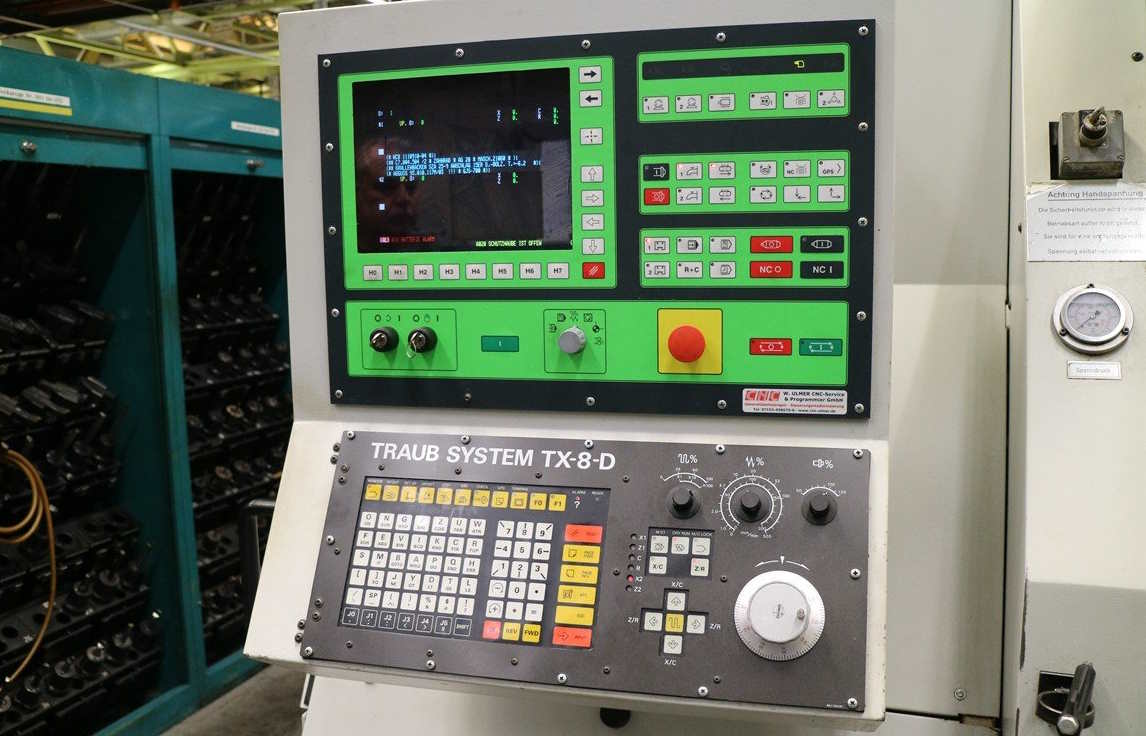

Станок с  ЧПУ TX 8 D
Инструменты с приводом по оси C
Поворотный стол с 14 положениями
3-кулачковый патрон, диаметр 315 мм

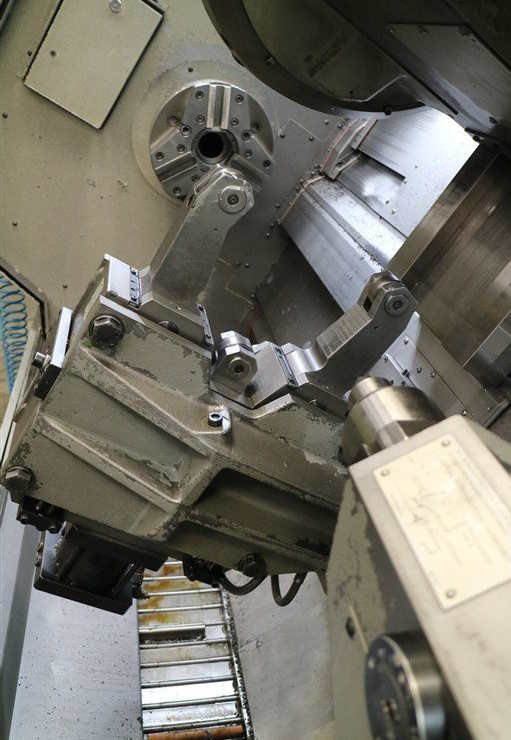

Задняя бабка, люнет SMW SLK 520 N в качестве оси ЧПУ
Различные держатели инструментов с приводом
Различные держатели токарных инструментов
Конвейер стружки и система охлаждения
