Токарно-фрезерный обрабатывающий центр WFL M100-6500-ID17599

WFL M100 Millturn (6500) — это флагманский токарно-фрезерный обрабатывающий центр сверхтяжелого класса от австрийской компании WFL Millturn Technologies.

WFL является единственным производителем в мире, который специализируется исключительно на концепции «Millturn» (многофункциональная обработка за один установ), и модель M100 представляет собой одну из самых мощных машин в их линейке. Индекс 6500 означает максимальную длину обрабатываемой детали в миллиметрах.

Ключевые особенности конструкции

• Обработка в один установ (Complete Machining): Станок объединяет возможности тяжелого токарного станка, 5-осевого фрезерного центра, глубокого сверления и даже зубофрезерования. Это позволяет превратить заготовку в готовую деталь без промежуточных переустановок.
• Сверхмощная фрезерная головка: Наклонно-поворотная ось B позволяет выполнять полноценную 5-осевую обработку крупных деталей с огромным крутящим моментом.
• Исключительная жесткость: Станина станка выполнена из массивного чугуна и спроектирована так, чтобы выдерживать колоссальные нагрузки при обдирке заготовок весом в несколько тонн.
• Внутренняя обработка: Станок может оснащаться сверхдлинными борштангами (до 2,5 метров и более) с автоматической сменой из специального магазина для прецизионной расточки глубоких отверстий.

Характеристики:

• Система управления: Siemens 840 D
• Диаметр обработки: 880 мм
• Длина обработки: 6500 мм
• Диаметр окружности:900 мм
• Диаметр обработки:880 (750) мм
• Диаметр шпинделя: 6500 мм,
• диаметр отверстия шпинделя: 165 мм,
• держатель инструмента: Capto C 8.
• Главный шпиндель:
• Технология:
• Редукторный шпиндель.
• Скорость вращения: 1600 об/мин.
• Мощность: 60 кВт.
• Крутящий момент: 4472 Нм.
• Ось C: 0,001°.
• Диаметр отверстия шпинделя: 165 мм.

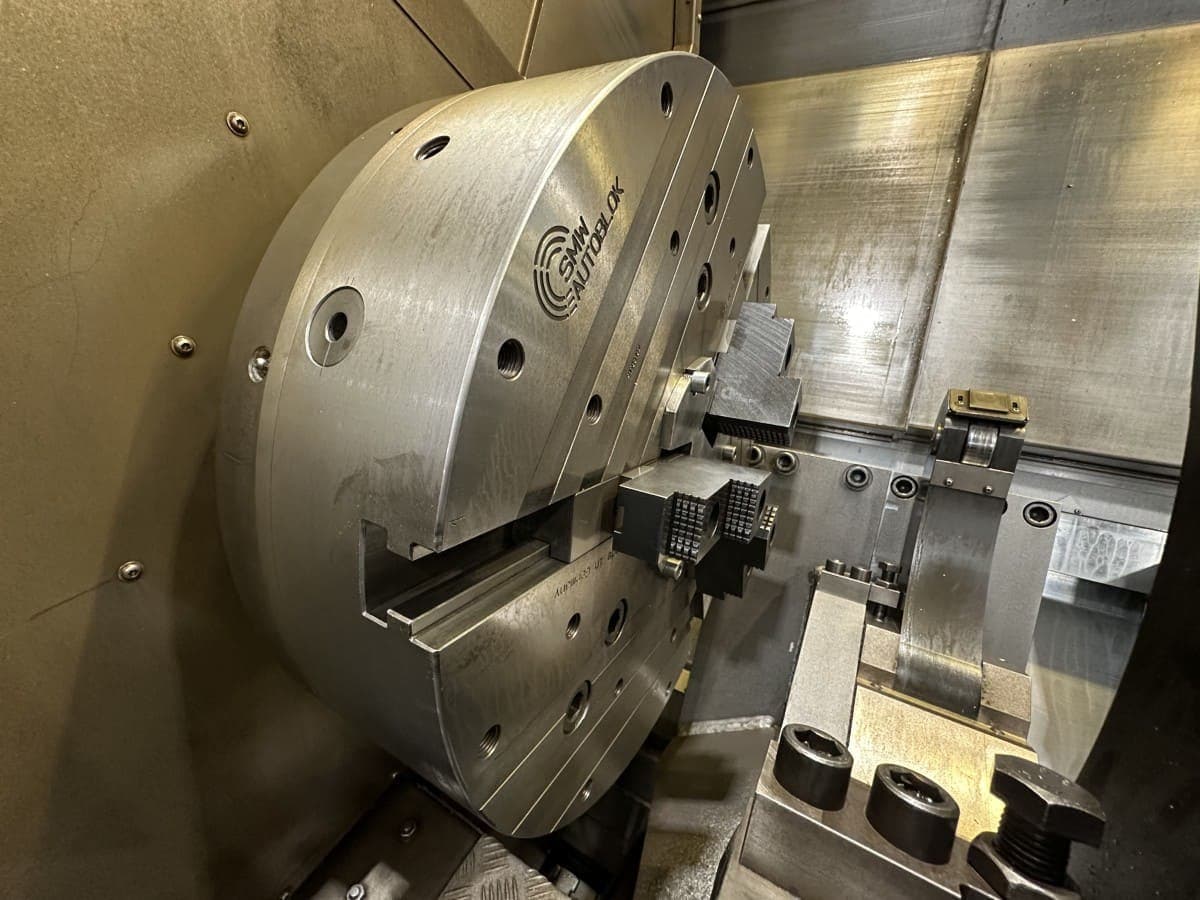

• 3-кулачковый патрон: SMW Autoblock KNCS-N-630-165.

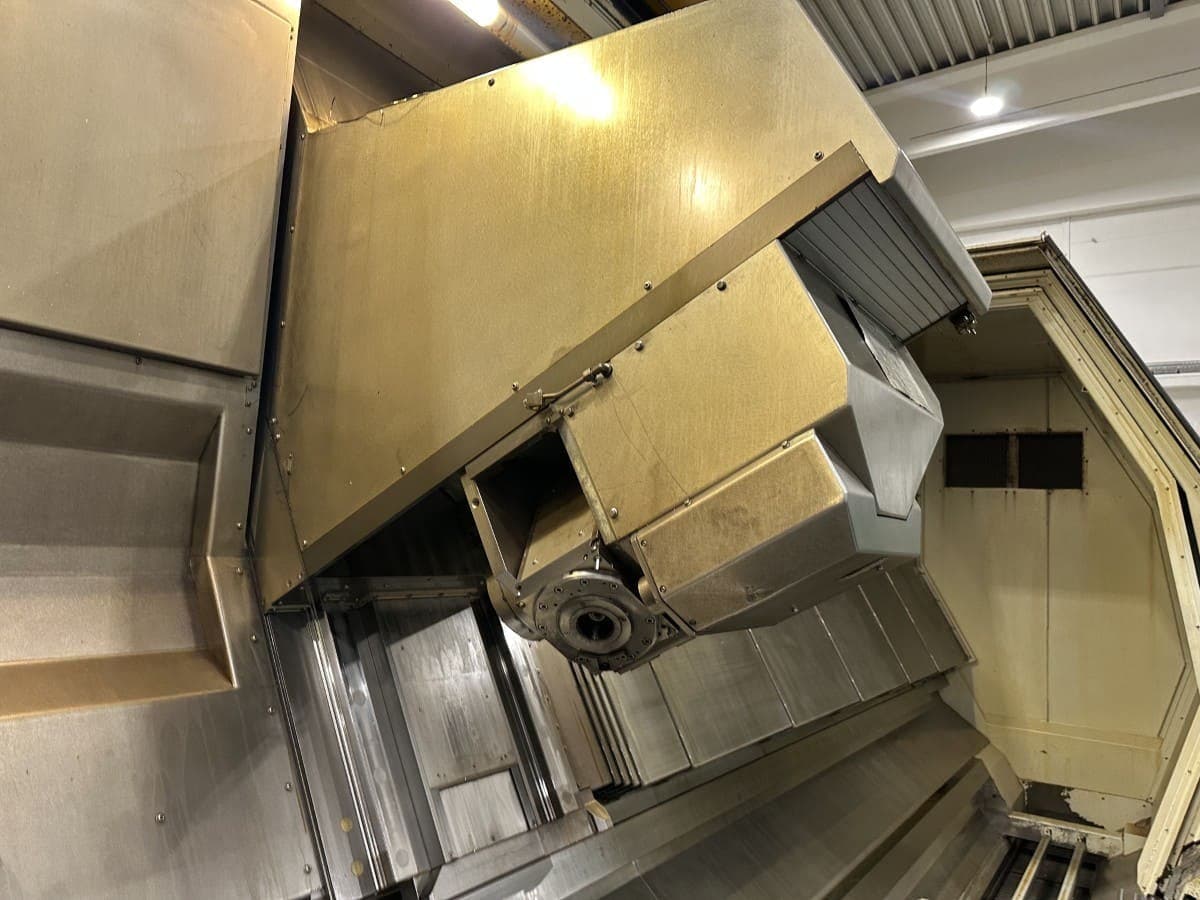

• Держатель инструмента (X/Y/Z):
• Технология:
• Поворотная головка с фрезерным шпинделем.
• Скорость вращения: 6000 об/мин.
• Мощность: 30 кВт.
• Крутящий момент: 315 Нм.
• Держатель инструмента: Capto C 8.
• Крутящий момент: 315 Нм.
• Ось X: 920 мм.
• Ось Y: 500 мм (-200/+300 мм).
• Ось Z: 6870 мм. Ось B: 200° (-110°/+90°).

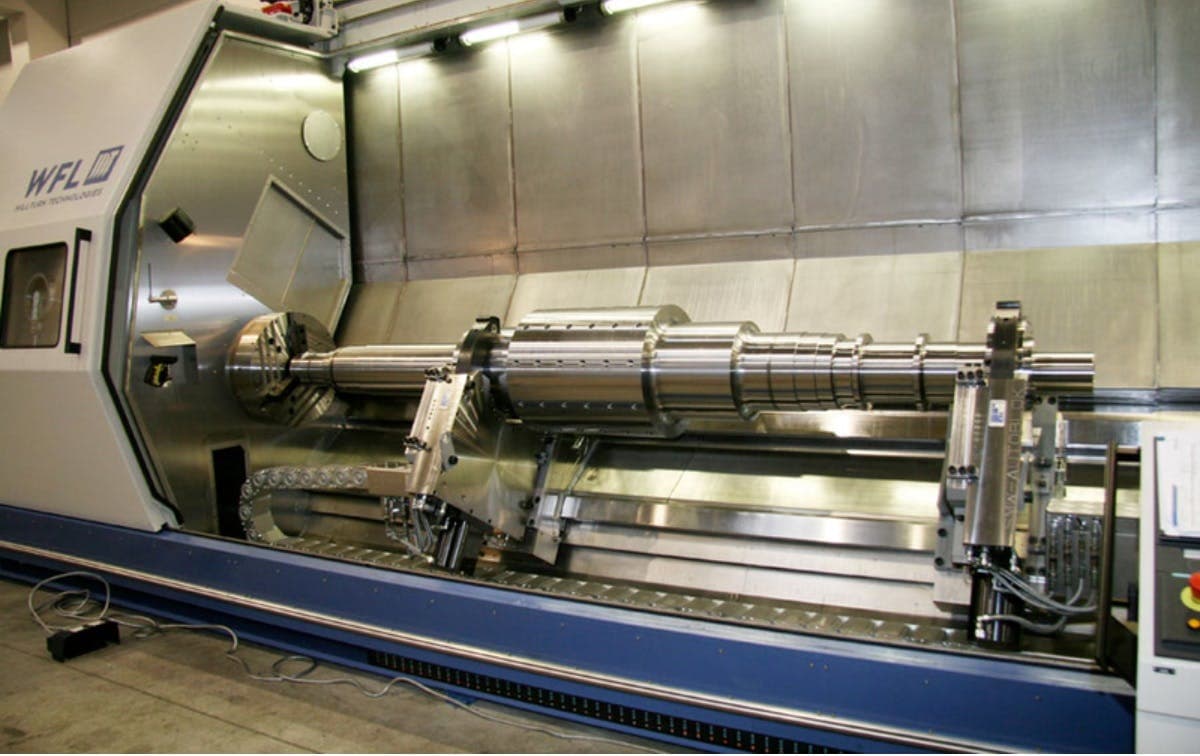

• Задняя бабка + люнеты:
• Пинулла.
• Диаметр: 180 мм
• Ход пиноли: 200 мм
• Конусность: MK6
• Суппорты люнета: 2 секции, шириной 400 мм
• Люнет I: SMW Autoblock SLU (45 - 310 мм)
• Люнет II: SMW Autoblock SLU (125 - 460 мм)

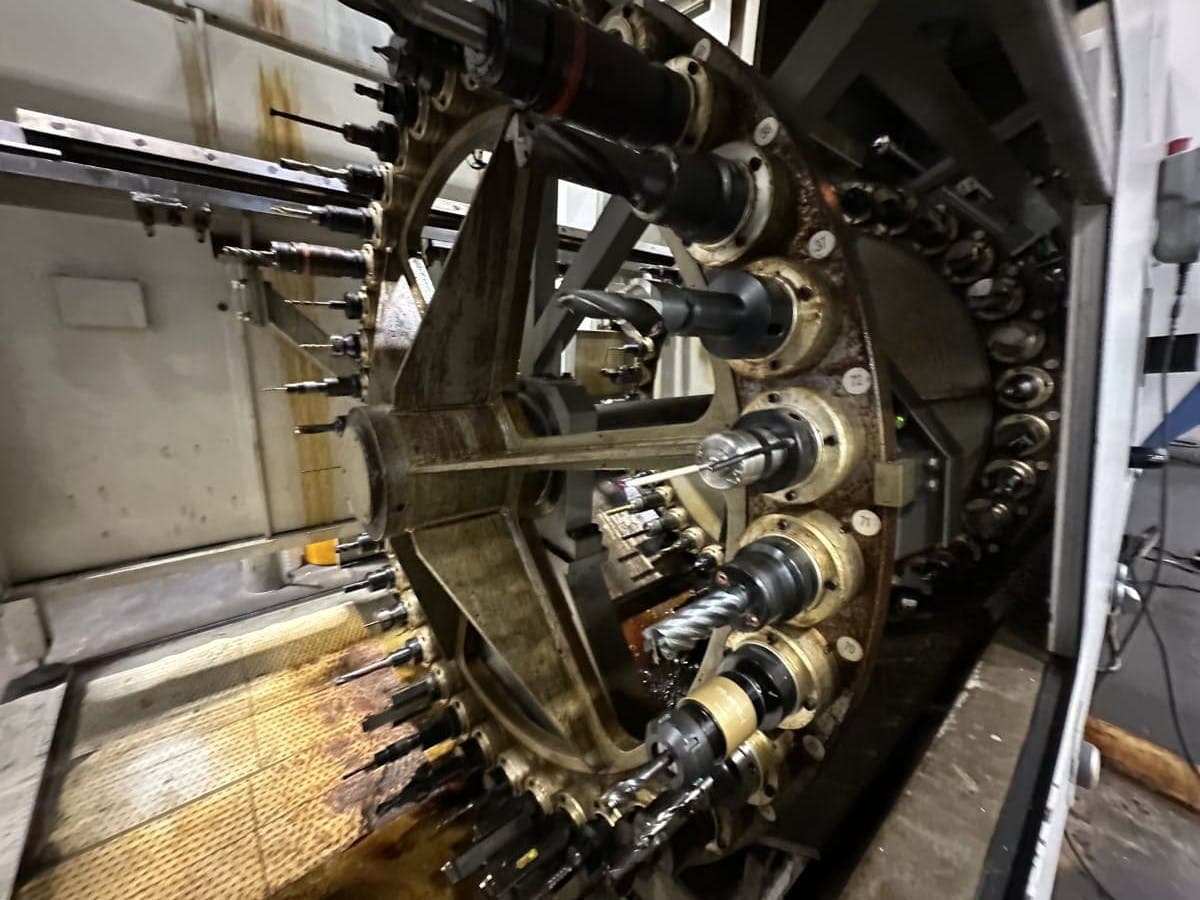

• Инструментальный магазин I:
• Технология: Колесный магазин (двойной)
• Количество станций: 72
• Смена инструмента: Двойной захват на челноке
• Максимальный диаметр инструмента: 110 мм (250 мм)
• Максимальная длина инструмента: 800 мм
• Максимальный вес инструмента: 25 кг
• Инструментальный магазин II:
• Технология: Захватный магазин
• Максимальная полезная длина: 1550 мм
• Максимальный полезный вес: 150 кг
• Оборудование / Принадлежности:
• Удаление стружки: Конвейер для стружки
• Подача охлаждающей жидкости:
• Внутренняя подача охлаждающей жидкости, 80 бар
• Контроль температуры охлаждающей жидкости:
• Погружной чиллер
• Измерение заготовки:
• Радиоизмерительное устройство
• Зонды, ободки: 2x SMW SLU3;
• Патрон: SMW Autoblock KNCS-N-630-165;
• сепаратор эмульсионного тумана: LTA air clean;
• дверца рабочей зоны: автоматическая;
• управление настройкой: электронный маховик;
• инструменты: различные держатели Capto C8
