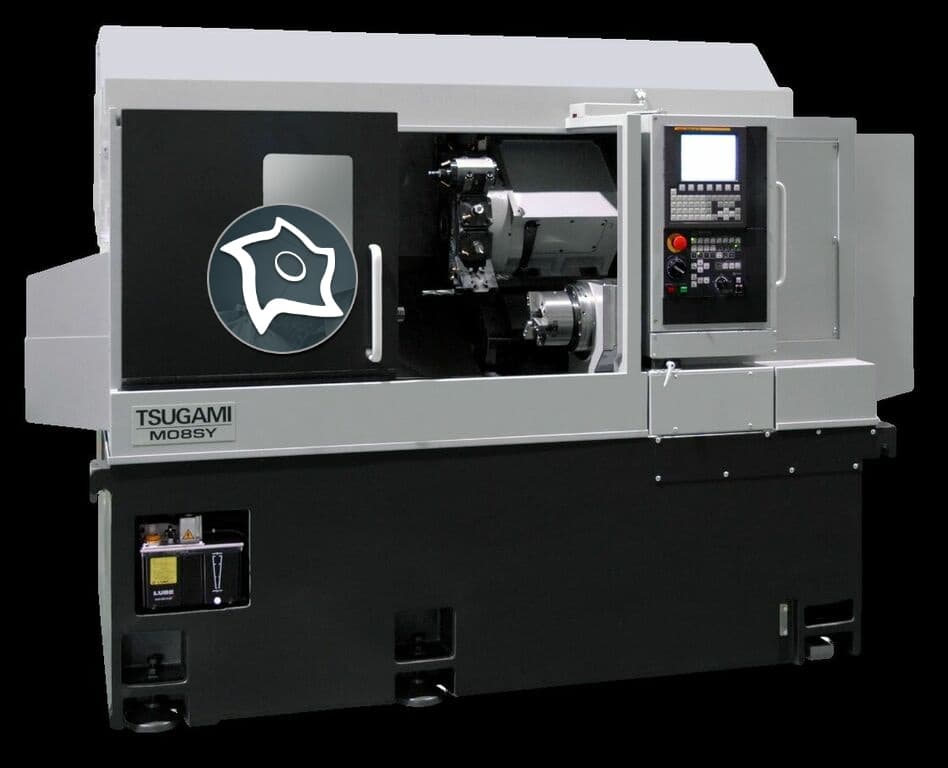

Токарно-фрезерный станок c осью Y и ЧПУ TSUGAMI M08 SYE-ID16451
Описание

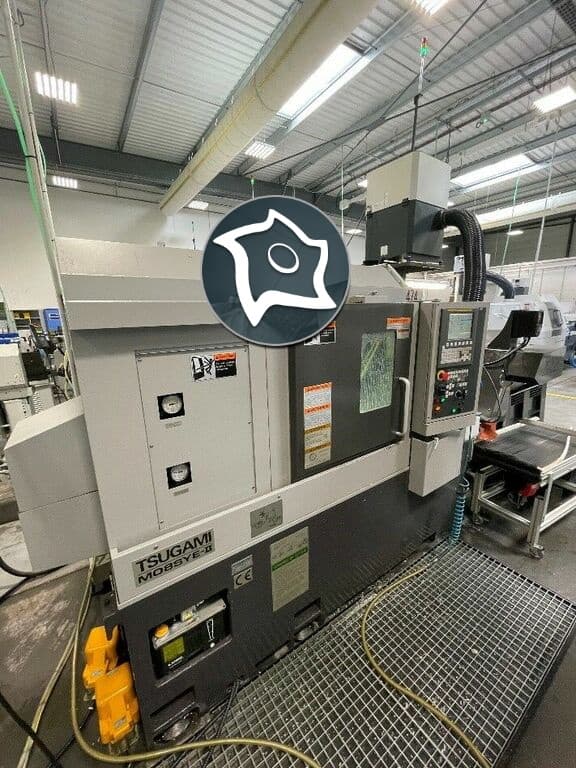

Токарно-фрезерный станок c осью Y и ЧПУ M08 SYE произведён фирмой TSUGAMI с системой управления Fanuc 0i-TD в 2015 году, оснащен инструментальным револьвером на 12 позиций (все приводные, Ø25/Ø40), шпинделем с максимальной частотой вращения до 4500 об/мин (7,5/11 кВт) и противошпинделем с максимальной частотой вращения до 4000 об/мин (5,5/7,5), осью Y (+/- 50 мм), транспортером для отвода стружки, устройством для автоматического измерения инструмента в рабочей зоне, сепаратором масляного тумана / FOX 1000 LNS, насосом охлаждающей жидкости высокого давления 20 бар, трехкулачковым патроном для главного шпинделя и HAINBUS для противошпинделя, барфидером IEMCA MASTER 80HF UP/R 33L. Оборудование полностью исправно, в хорошем техническом состоянии. Полный пакет документов, включая инструкцию по эксплуатации, прилагается.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | TSUGAMI |
| Модель | M08 SYE |
| Год производства | 2015 |

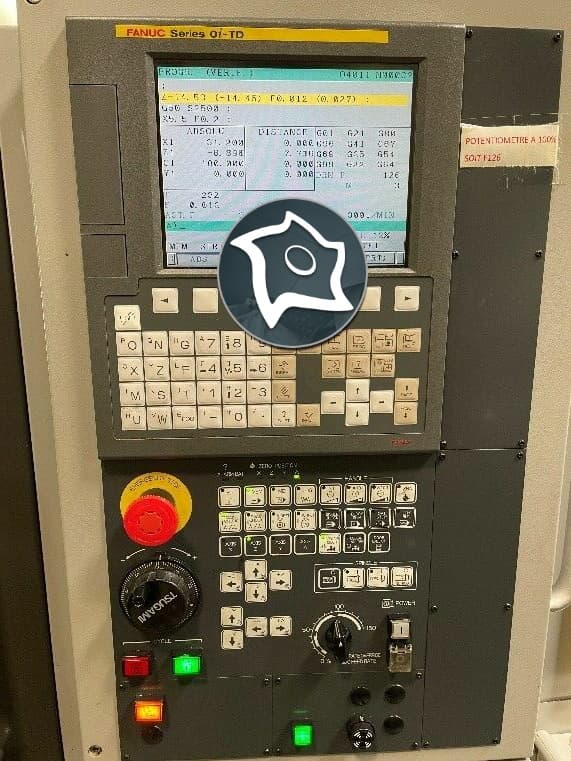

| Система управления | Fanuc 0i-TD |
| Общее время под напряжением (ч.) | 16300 |
| Диаметр точения (мм) | 280 |
| Длина точения (мм) | 380 |
| Диаметр отверстия в шпинделе (мм) | 65 |
| Обороты шпинделя (об/мин) | 4500 |
| Мощность привода шпинделя (40/100% ED) (кВт) | 7,5/11 |
| Обороты противошпинделя (об/мин) | 4000 |
| Мощность привода шпинделя 2 (40/100% ED) (кВт) | 5,5/7,5 |
| Инструментальных мест в револьвере (шт) | 12 |
| Количество приводных позиций в револьвере (шт) | 12 |
| Обороты приводного инструмента (об/мин) | 5000 |
| Величина рабочего перемещения по оси X (мм) | 221 |
| Величина рабочего перемещения по оси Z (мм) | 400 |

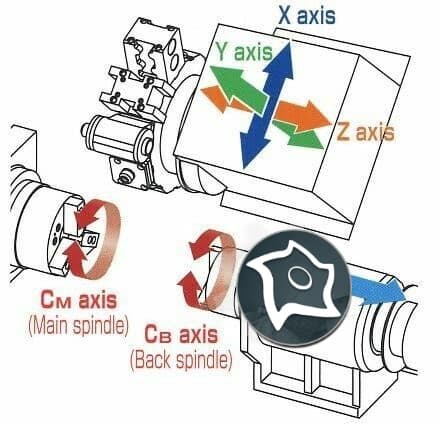

| Y - ось (мм) | +/-50 |
| Ускоренный ход X / Y / Z (м/мин) | 24/12/27 |
| Суммарная мощность станка (кВА) | 30 |
| Габаритные размеры станка (Д х Ш х В) | 2470 х 1850 х 1930 |
| Вес станка (кг) | 5900 |
