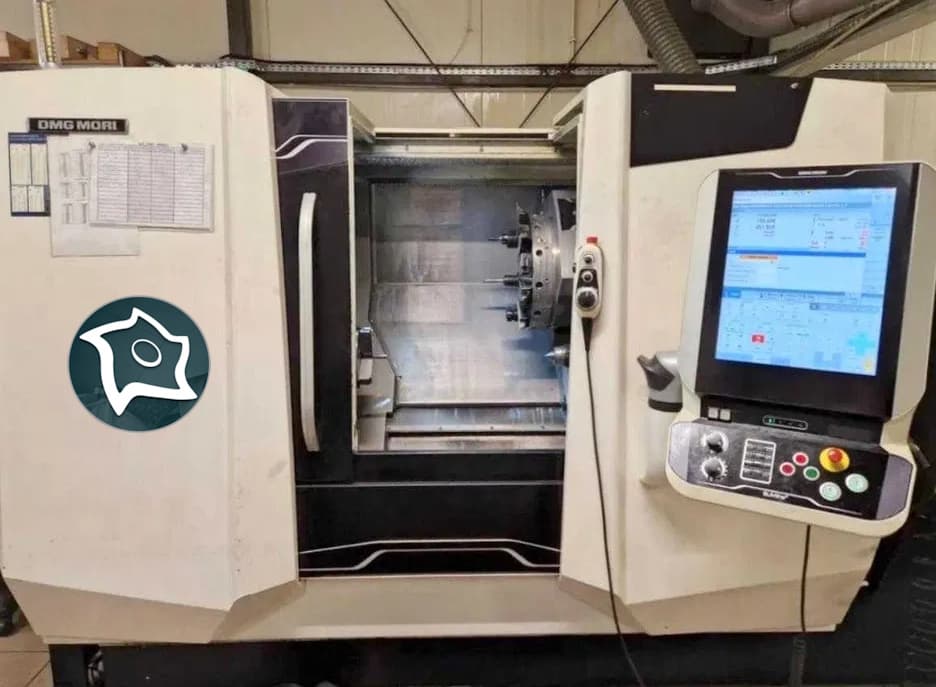

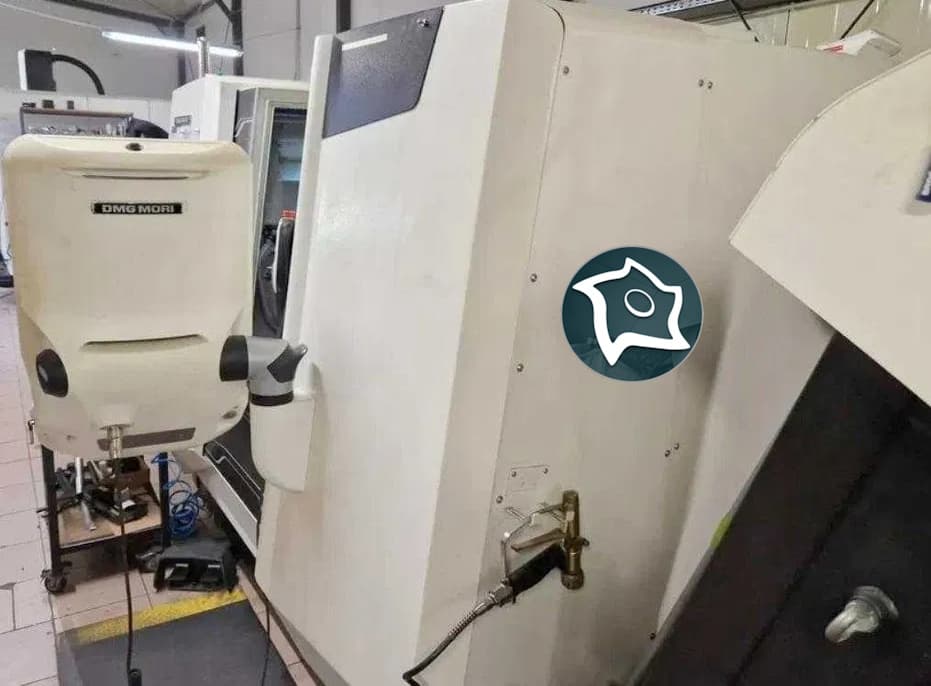

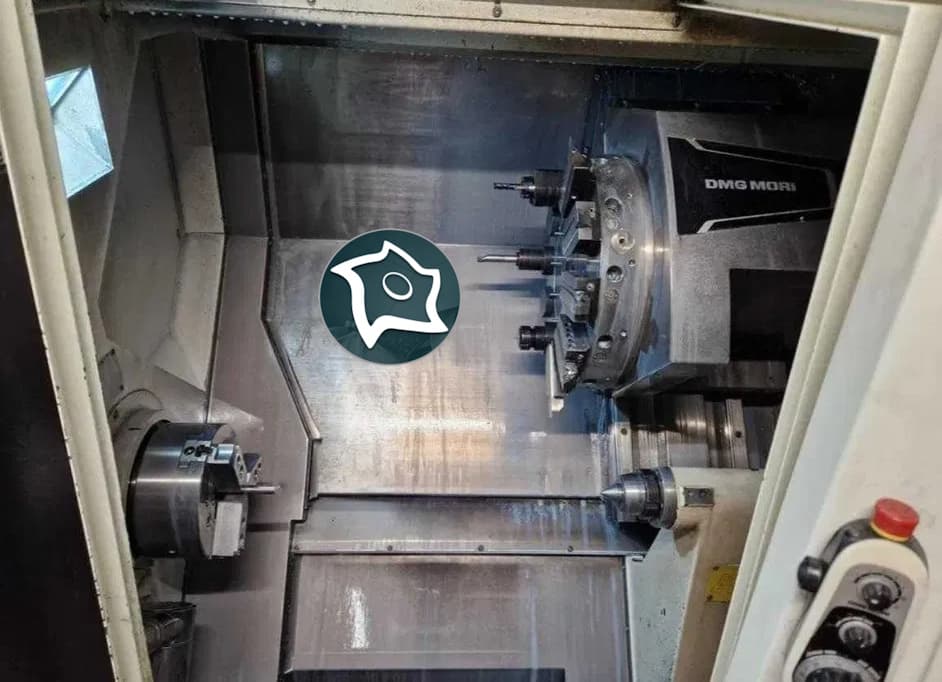

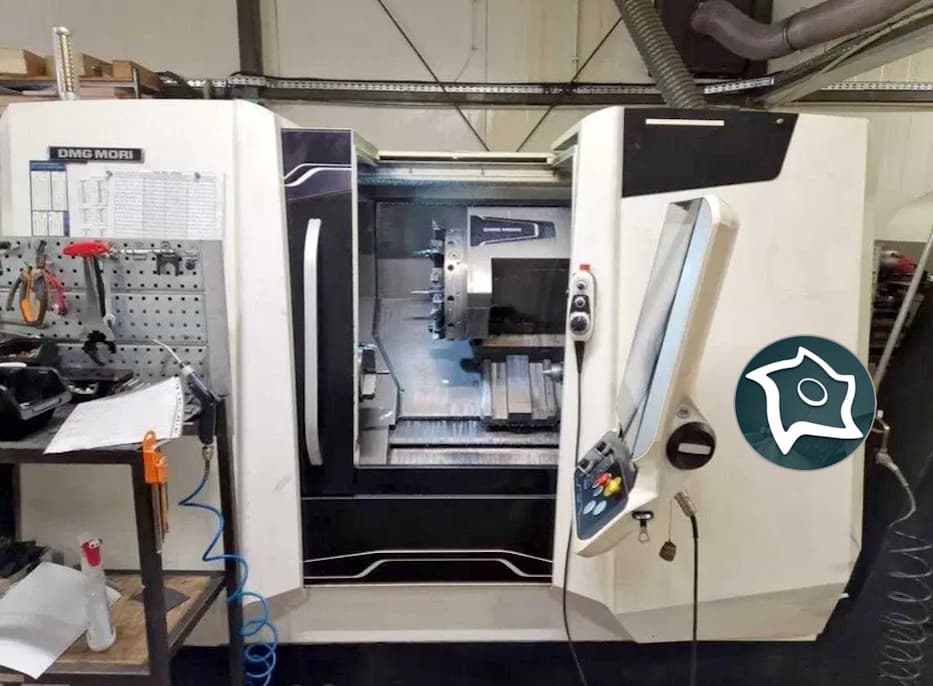

Токарно-фрезерный станок с ЧПУ DMG MORI CLX 350 V3-ID16980
Описание
Токарный станок с ЧПУ CLX 350 V3 произведён фирмой DMG MORI с системой управления SIEMENS SINUMERIK в 2017 году, предназначен для точной обработки деталей диаметром до 610 мм.
Максимальный диаметр обработки 320 мм, рекомендуемый диаметр обработки 250 мм, обороты шпинделя 5000 об/мин (16,5/11 кВт), инструментальных мест в револьвере 12 шт. (VDI 3425).
Приводной инструмент:
- Крутящий момент приводного инструмента (40% ED): 15 Нм
- Время поворота револьверной головки на 30° (с фиксацией): 0,95 с
- Время поворота револьверной головки на 30° (без фиксации): 0,4 с
Задняя бабка
- Ход пиноли задней бабки: 500 мм
- Конус пиноли задней бабки: MK 4
- Максимальное осевое усилие задней бабки: 4 кН
Емкости и системы охлаждения:
- Объем ванны для стружки: 120 л
- Объем транспортера стружки: 170 л
- Объем гидравлического агрегата: около 10 л
- Максимальное давление гидравлического агрегата: 55 бар
- Давление сжатого воздуха: 6 бар
- Потребление сжатого воздуха: 15 м³/ч
- Мощность насоса охлаждающей жидкости: 0,85 кВт
- Производительность насоса охлаждающей жидкости (при давлении 5 бар): 20 л/мин
- Максимальная потребляемая мощность: 28 кВА
- Электропитание: 400 В, 50/60 Гц
Общая наработка: 9301 ч.Оборудование полностью исправно, в отличном техническом состоянии. Полный пакет документов, включая инструкцию по эксплуатации, прилагается.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | DMG MORI |
| Модель | CLX 350 V3 |
| Год производства | 2017 |
| Система управления | SIEMENS SINUMERIK |
| Диаметр точения (мм) | 250 |
| Максимальный диаметр точения над станиной (мм) | 610 |
| Максимальный диаметр точения над суппортом (мм) | 400 |
| Длина точения (мм) | 530 |
| Величина рабочего перемещения по оси X (мм) | 242,5 |
| Величина рабочего перемещения по оси Z (мм) | 580 |
| Быстрое перемещение по осям Х/Z (м/мин) | 30/36 |
| Обороты шпинделя (об/мин) | 5000 |
| Мощность привода шпинделя (кВт) | 16,5/11 |
| Диаметр отверстия в шпинделе (мм) | 73 |
| Инструментальных мест в револьвере (шт) | 12 |
| Тип инструментального револьвера | VDI 3425 |
| Диаметр патрона, мм | 210 |
| Задняя бабка, пиноль (мм) | МК 4, 500 |
| Габаритные размеры станка (Д х Ш х В) | 2800 x 1780 x 1850 |
| Вес станка (кг) | 4200 |
