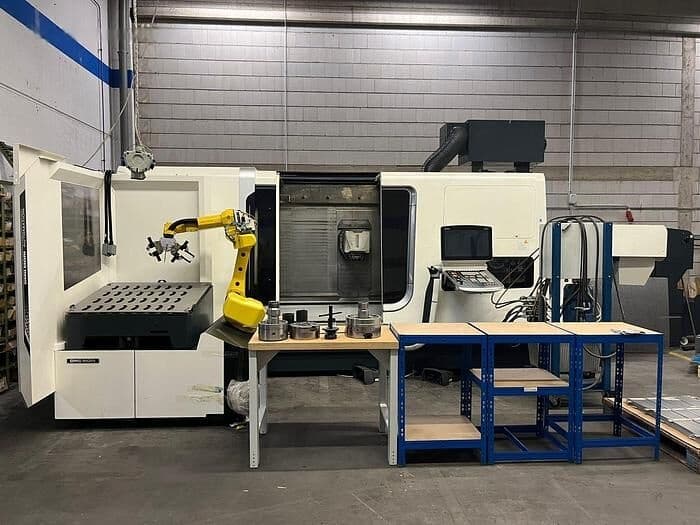

Токарно-фрезерный станок с ЧПУ DMG MORI CTX beta 1250 TC + Robo2Go-ID17039

Токарно-фрезерный станок с ЧПУ CTX beta 1250 TC + Robo2Go произведён фирмой DMG MORI с системой управления Siemens 840D sl в 2020 году, позволяет осуществлять полную токарно-фрезерную обработку заготовок (валы, корпуса и сложные формы) с одной установки, без ручного вмешательства. Дополнительно оснащен интегрированной системой автоматической загрузки/выгрузки Robo2Go.

Основные характеристики станка:

• Длина обработки: до 1250 мм
• Управление: CELOS с Siemens 840D sl, экран 21,5", мультисенсорный
• Главный шпиндель:
  – Тип: ISM 76, интегрированный мотор-шпиндель
  – Мощность: 25/34 кВт (100% / 40% ПВ)
  – Максимальные обороты: до 5000 об/мин
  – C-ось и тормоз шпинделя (гидравлический)
  – Проход: 67 мм, глубина зажима до 700 мм
• Контршпиндель:
  – Тип: ISM 76
  – Мощность: 25/32 кВт
  – Обороты: до 6000 об/мин
  – Проход: 76 мм
  – Гидравлический зажим, C-ось
• Оси и перемещения:
  – Ось Y: ±125 мм
  – Ось B: ±120° (с прямым торк-мотором)
  – Оси X/Y/Z: с абсолютными прямыми измерительными системами
• Инструментальный магазин:
  – 24 позиции
  – Патрон: HSK63A
  – Охлаждение инструмента: 12 бар, встроенная система подачи СОЖ через шпиндель
• Дополнительное оснащение:
  – Автоматическая задняя бабка (или контршпиндель)
  – Устройство выталкивания деталей
  – Промывка патрона
  – Подача СОЖ 8 / 20 бар (переключаемо)
  – Поясной фильтр, фильтрация 40 мкм
  – Маслотуманоотделитель, класс фильтра H13
  – Датчик касания детали BLUM TC60
  – Защита шпинделя с отключением <0,01 с (MPC 1.0)

Robo2Go — система автоматизации:

• Промышленный 6-осевой робот: грузоподъёмность 10 кг
• Универсальные захваты:
  – 2-х и 3-х кулачковые (внутренний/внешний захват)
  – Обрабатываемый диаметр: 20–170 мм
• Модули хранения заготовок:
  – До 90 деталей Ø до 60 мм
  – До 30 деталей Ø до 125 мм
  – Поддоны до 700 кг
• Интерфейс: встроен в CELOS, простое программирование
• Безопасность: ограждение с дверью
