Токарно-фрезерный станок с ЧПУ INDEX R 200-ID17985

Технические характеристики:

• Диаметр обработки: 65 мм
• Длина обработки: 120 мм
• Управление: Index C200-4D SL
• Перемещение главного шпинделя по оси Z: 390 мм
• Перемещение вспомогательного шпинделя по оси Z: 390 мм
• Перемещение вспомогательного шпинделя по оси X: 600 мм
• Перемещение по оси Y1: ± 80 мм
• Перемещение по оси Y2: ± 80 мм
• Быстрое перемещение по оси X: 45 м/мин
• Быстрое перемещение по оси Y: 15 м/мин
• Быстрое перемещение по оси Z: 45 м/мин
• Скорость вращения шпинделя 1: 5000 об/мин
• Мощность вращения шпинделя 1: 35,5/27,5 кВт
• Крутящий момент шпинделя 1: 170/125 Нм
• Скорость вращения шпинделя 2: 5000 об/мин
• Мощность вращения шпинделя 2: 35,5/27,5 кВт
• Крутящий момент шпинделя 2: 170/125 Нм Нм
• Ось C: 0,00014°
• Диаметр прутка: 65 мм
• Наконечник шпинделя: OD 140
• Диаметр отверстия шпинделя: 85 мм
• Скорость вращения фрезерного шпинделя 1: 18 000 об/мин
• Мощность фрезерного шпинделя 1: 11 кВт
• Крутящий момент фрезерного шпинделя 1: 19 Нм
• Скорость вращения фрезерного шпинделя 2: 18 000 об/мин
• Мощность фрезерного шпинделя 2: 11 кВт
• Крутящий момент фрезерного шпинделя 2: 19 Нм
• Угол поворота оси B: 230°
• Крутящий момент оси B: 440 Нм
• Угловое разрешение оси B: 0,001°

Магазин инструментов для фрезерных шпинделей 1 и 2: 80 HSK A40
Статический магазин инструментов для фрезерного шпинделя 2: 6 x VDI 25
Внутренняя подача охлаждающей жидкости: Knoll 80 бар / Ecofluid
Приблизительный вес станка: 16,3 т
Приблизительные габариты: 3,73 x 2,92 x 2,58 м
Мощный патрон шпинделя 1: SMW HFKN 165-46 мм
Мощный патрон шпинделя 2: SMW HFKN 165-46 мм
Основной шпиндель цангового патрона: Hainbuch Spanntop
Контршпиндель цангового патрона: Hainbuch Spanntop
Интерфейс подачи прутка: Unimag

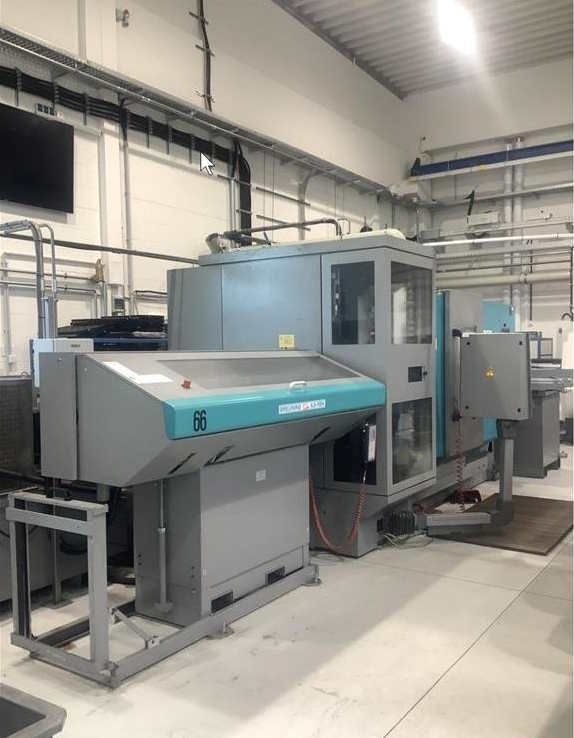

Устройство подачи коротких прутков: IRCO ILS RBK 10016
Маслоотделитель: Büchel

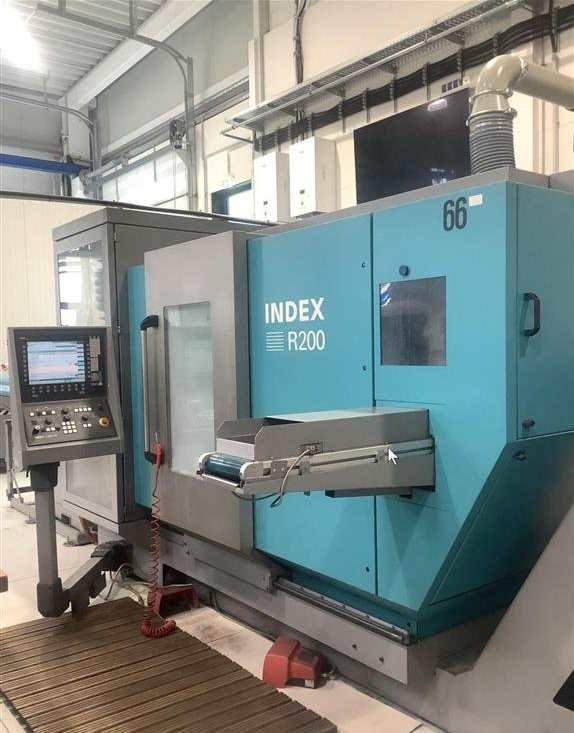

Index R 200 — это высокоточный многофункциональный токарно-фрезерный станок. Он имеет два токарных и два фрезерных шпинделя.

Оба фрезерных шпинделя оснащены возможностью 5-осевого управления.

Ось Z расположена в головках токарных шпинделей.

Ось x2 расположена в передней бабке контршпинделя.

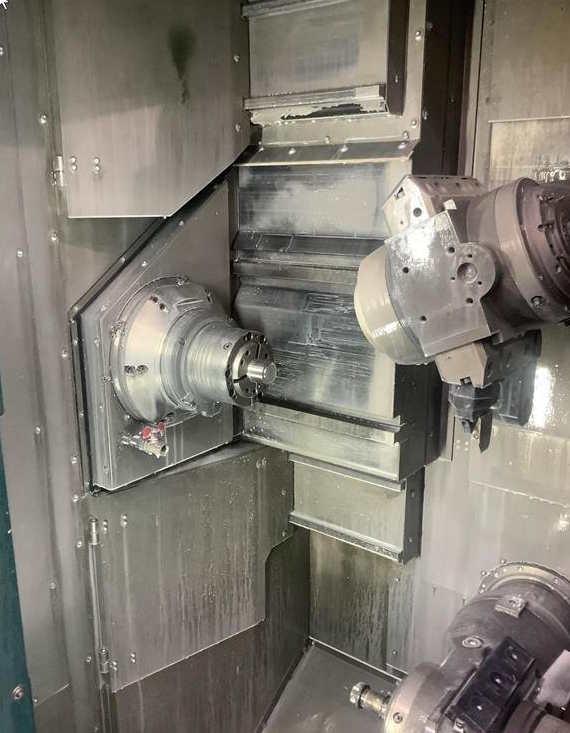

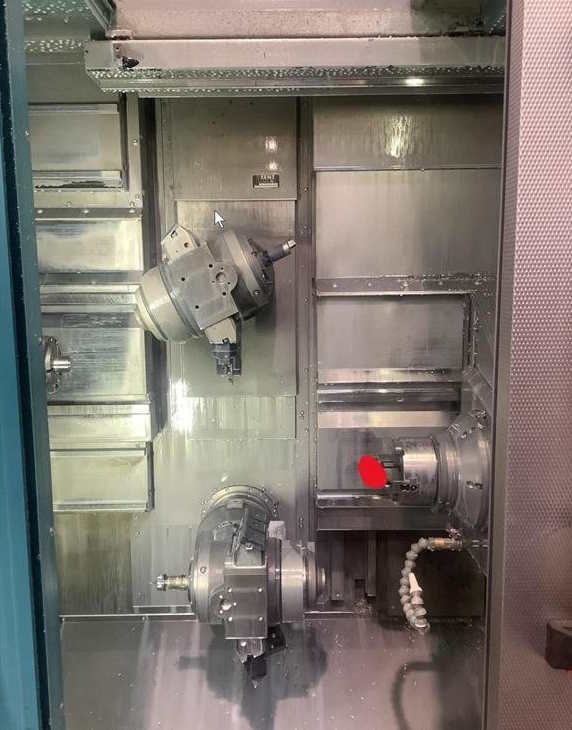

Фрезерный шпиндель 1 имеет оси x/y/b в своей головке.

Фрезерный шпиндель 2 имеет оси y/b в своей головке.

Каждый фрезерный шпиндель имеет полноценную ось B (поворотную) с углом поворота 230°.

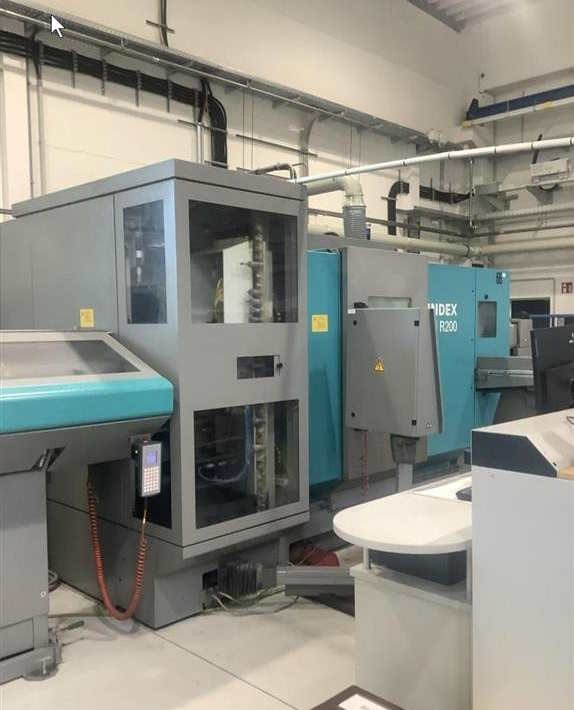

Станок оснащен устройством подачи коротких заготовок IRCO и устройством захвата деталей.

Захватываемые детали должны иметь следующие максимальные размеры:
Диаметр 65 мм
Длина 120 мм
Вес 5 кг
Остаточная длина детали 200 мм
Все линейные оси оснащены стеклянными шкалами.

Подача охлаждающей жидкости осуществляется через главный и контршпиндель, а также через контршпиндель.

Контроль за поломкой инструмента при диаметре сверла 1 мм.

Все 60 имеющихся держателей инструмента HSK-A 40 входят в комплект поставки станка.
